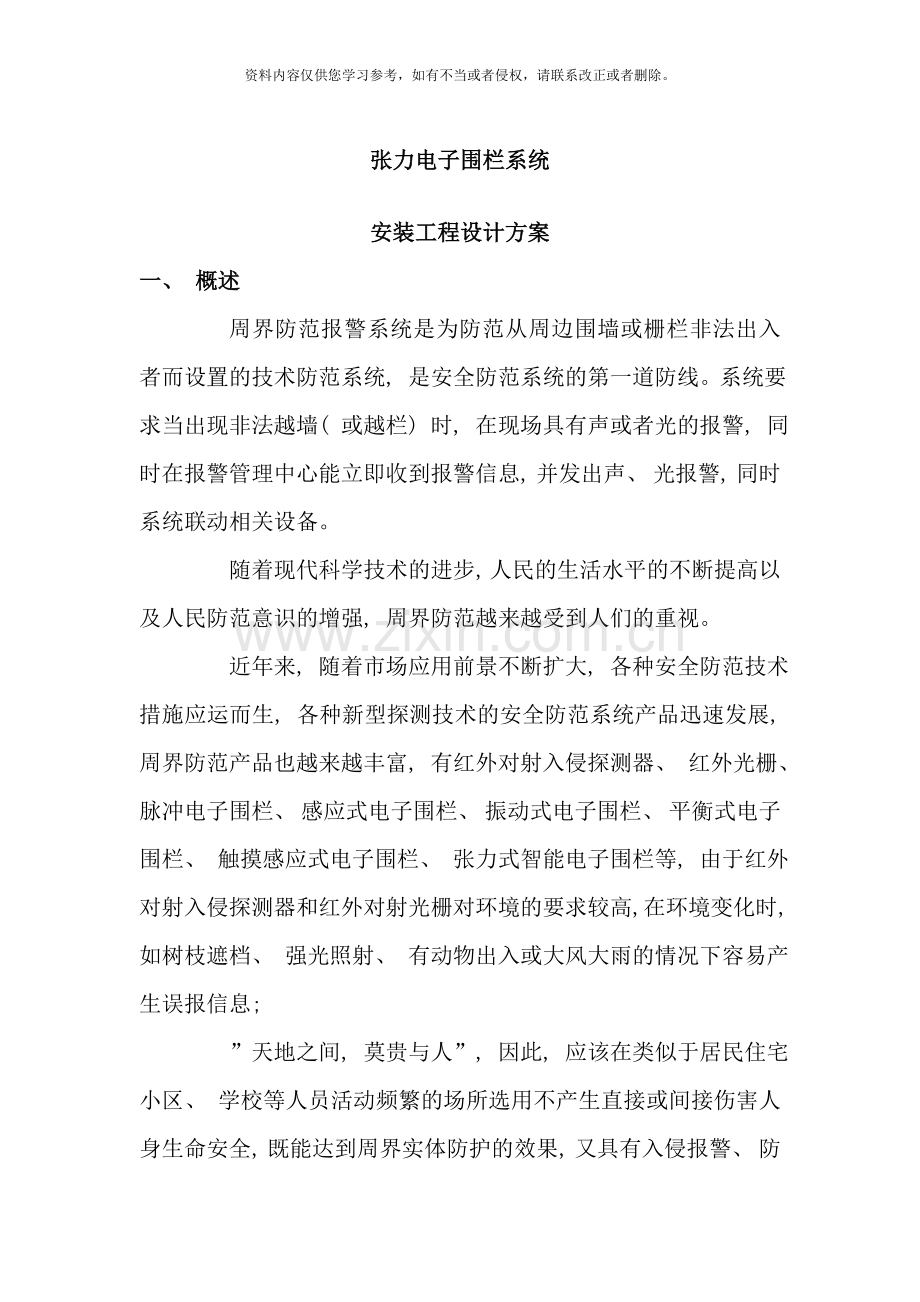

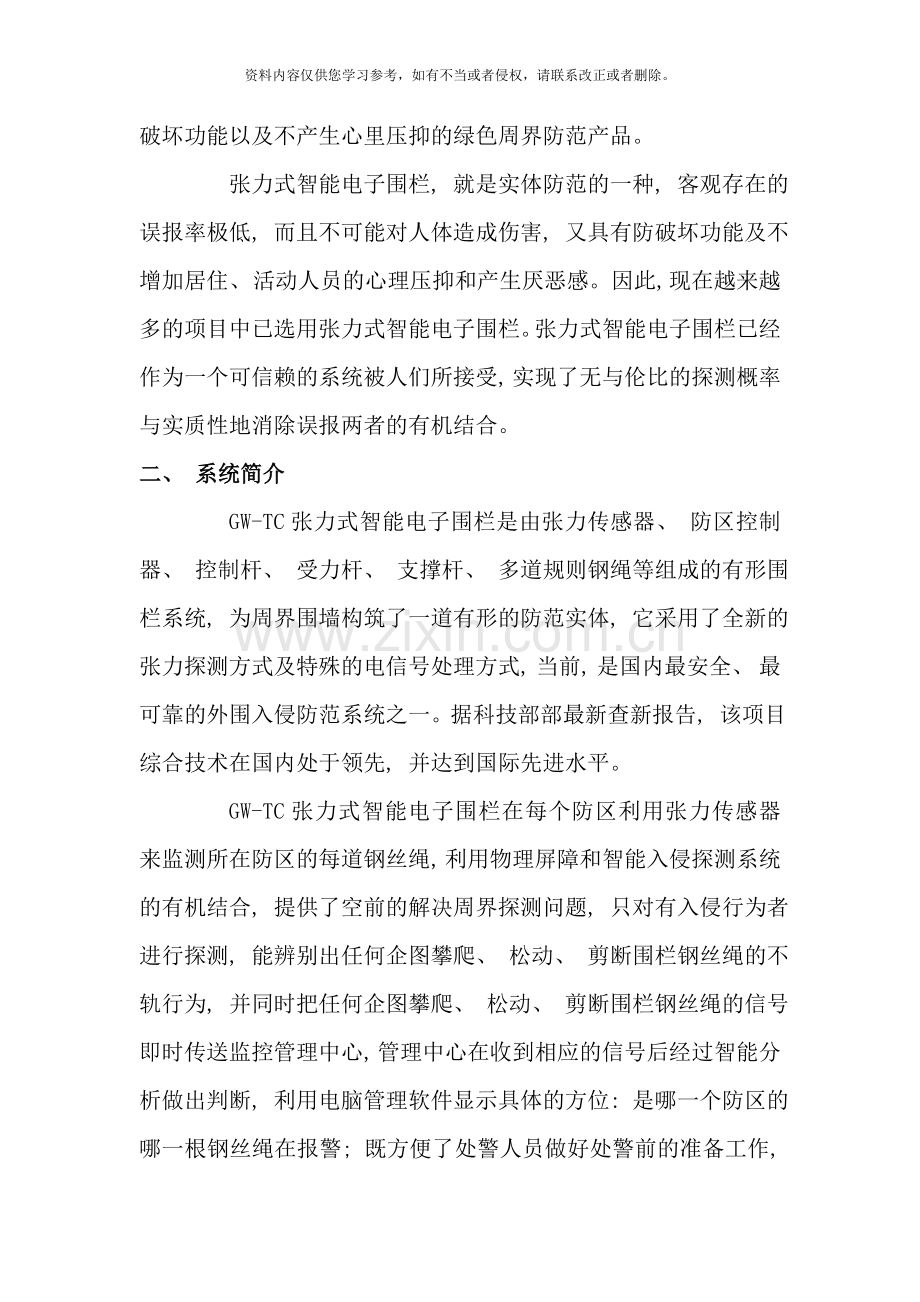

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。张力电子围栏系统安装工程设计方案一、 概述周界防范报警系统是为防范从周边围墙或栅栏非法出入者而设置的技术防范系统, 是安全防范系统的第一道防线。系统要求当出现非法越墙( 或越栏) 时, 在现场具有声或者光的报警, 同时在报警管理中心能立即收到报警信息, 并发出声、 光报警, 同时系统联动相关设备。随着现代科学技术的进步, 人民的生活水平的不断提高以及人民防范意识的增强, 周界防范越来越受到人们的重视。近年来, 随着市场应用前景不断扩大, 各种安全防范技术措施应运而生, 各种新型探测技术的安全防范系统产品迅速发展, 周界防范产品也越来越丰富, 有红外对射入侵探测器、 红外光栅、 脉冲电子围栏、 感应式电子围栏、 振动式电子围栏、 平衡式电子围栏、 触摸感应式电子围栏、 张力式智能电子围栏等, 由于红外对射入侵探测器和红外对射光栅对环境的要求较高, 在环境变化时, 如树枝遮档、 强光照射、 有动物出入或大风大雨的情况下容易产生误报信息; ”天地之间, 莫贵与人”, 因此, 应该在类似于居民住宅小区、 学校等人员活动频繁的场所选用不产生直接或间接伤害人身生命安全, 既能达到周界实体防护的效果, 又具有入侵报警、 防破坏功能以及不产生心里压抑的绿色周界防范产品。张力式智能电子围栏, 就是实体防范的一种, 客观存在的误报率极低, 而且不可能对人体造成伤害, 又具有防破坏功能及不增加居住、 活动人员的心理压抑和产生厌恶感。因此, 现在越来越多的项目中已选用张力式智能电子围栏。张力式智能电子围栏已经作为一个可信赖的系统被人们所接受, 实现了无与伦比的探测概率与实质性地消除误报两者的有机结合。二、 系统简介GW-TC张力式智能电子围栏是由张力传感器、 防区控制器、 控制杆、 受力杆、 支撑杆、 多道规则钢绳等组成的有形围栏系统, 为周界围墙构筑了一道有形的防范实体, 它采用了全新的张力探测方式及特殊的电信号处理方式, 当前, 是国内最安全、 最可靠的外围入侵防范系统之一。据科技部部最新查新报告, 该项目综合技术在国内处于领先, 并达到国际先进水平。GW-TC张力式智能电子围栏在每个防区利用张力传感器来监测所在防区的每道钢丝绳, 利用物理屏障和智能入侵探测系统的有机结合, 提供了空前的解决周界探测问题, 只对有入侵行为者进行探测, 能辨别出任何企图攀爬、 松动、 剪断围栏钢丝绳的不轨行为, 并同时把任何企图攀爬、 松动、 剪断围栏钢丝绳的信号即时传送监控管理中心, 管理中心在收到相应的信号后经过智能分析做出判断, 利用电脑管理软件显示具体的方位: 是哪一个防区的哪一根钢丝绳在报警; 既方便了处警人员做好处警前的准备工作, 又提高了处警的及时性和保护了处警人员的安全, 真正让处警人员做到了有备而战。GW-TC张力式智能电子围栏能够根据应用场所的不同, 来设定不同的钢绳张力值和报警阀值, 若外界增加的力的变化低于报警阀值时, 如猫、 狗、 小鸟及被风吹动的树叶等引起的钢绳张力的变化, 将不会触发报警; 若外界增加的力的变化达到甚至超过报警阀值时, 防区控制器将立即将此信号传送至监控管理中心, 并显示报警的具体位置和类别, 方便工作人员及时处理警情, 误报率几乎为零。GW-TC张力式智能电子围栏中特别设计的张力传感器, 是唯一的数字化探测处理单元, 全新的张力探测方式及特殊的电信号处理方式, 使它有着极宽的动态范围和极高的灵敏度, 预防动物产生误报的等级可根据需要从10N到50N任意设定, 确保像树叶、 树叶、 飞鸟这样小动物的入侵不产生报警信号, 保证了周界报警系统的稳定正常地运行。先进的技术使它能够在任何恶劣的环境下持续正常的工作, 不论是在干燥、 潮湿、 酷热、 严寒、 风雨交加的恶劣气候中, 都能够全天候正常持续地工作, 充分体现了它极高的稳定性和安全性。GW-TC张力式智能电子围栏的不锈钢钢丝绳不带电, 使用安全, 对人和动物不会造成伤害, 达到了安全阻挡的目的。另外, GW-TC张力式智能电子围栏系统还可灵活组合使用, 备有报警联动接口, 能与其它安防系统联动, 提高系统的安全防范等级, 达到阻绝、 防护、 监控多重功效, 使用范围广泛, 特别适用于各种住宅小区, 学校, 工厂, 电厂, 水厂、 石化、 军队设施, 机场等周界报警系统场所, 对犯罪分子起到一定的阻挡威慑作用, 保护了人民财产和人生的安全。GW-TC张力式智能电子围栏系统安装调试简单、 方便, 节约施工费用, 系统稳定可靠, 使用寿命长, 误报率低, 基本上无需售后服务, 故可大大降低后期维护成本。三、 GW-TC张力式智能电子围栏系统示意图四、 系统特点1、 钢绳不带电, 对入侵者无生命的威胁, 符合现行技防要求; 2、 有形的界墙, 形成障碍, 一旦有人攀爬, 即输出报警信号; 3、 能根据不同的应用环境设置不同的钢丝绳张力值和报警阀值; 4、 具有攀爬报警功能: 当有人攀爬时, 钢丝绳的张力达到或者超过设定的报警阀值, 即向报警管理中心发出攀爬报警信号; 5、 具有剪断报警功能: 当钢丝绳被剪断时立即发出剪断报警信号; 6、 具有松弛报警功能: 当钢丝绳的张力小于静态张力值的1/3时, 立即发出松弛报警信号; 7、 具有防拆报警功能: 预留防拆报警接口, 当控制杆的外壳被打开即发出防拆报警信号。8、 具有电源断电报警功能: 当供电电源断电时将发出电源故障报警信号; 9、 能够自动跟踪环境温度的变化, 及时调整系统的参数值, 确保系统能按照现行环境的参数工作, 降低误报率。10、 钢丝绳的静态张力为100N-450N范围内, 可设定。11、 防误报的等级能够从1ON到50N等任意设定, 有效的防止飞鸟、 小动物、 树叶、 小树枝等因素引起的误报; 12、 能在恶劣的气候环境下工作, 环境适应性强, 性能稳定可靠; 五、 系统配置及安装美源光电公司周界总长约1500米为, 根据平面图围墙的分布情况, 周界为长420米, 宽300米的直围墙, 四个拐角略有弧度。根据上海市公安局的有关规定: 防区划分的距离应不大于40米, 每隔35米安装一根支撑杆, 在拐弯处应安装受力杆, 采用附属式安装时, 围栏的高度应不低于750mm, 最下一道钢绳与实体周界上端的水平距离应在130mm150mm之间, 相邻两根钢绳的间距为200mm10mm。根据这一原则, 本配置按直线每个防区不超过40米, 在有弧度的围墙段应视围墙弧度大小的不同适当缩短防区长度, 整个周界分为38个防区, 张力式智能电子围栏安装在围墙的上方, 根据围墙的结构选择90垂直向上安装。采用四道钢丝绳防范,每两个防区配置4个张力传感器、 1个防区控制器、 1根控制杆、 1根终端受力杆、 在控制杆和受力杆之间, 每商隔34米安装1根支撑杆(在有弧度的围墙段应将支撑杆改为转向受力杆, 并加装转向滑轮)。每个防区的每道钢绳配置1只弹簧、 1只紧线器和4只压接铝套等。安装方式: 控制杆、 受力杆及支撑杆的安装可采用不同的方式, 和不同的安装形式, 根据围墙结构状况的不同, 安装角度能够是30、 60、 90、 180, 安装方式可选择: 焊接法、 预埋法、 螺钉连接法等, 力求稳固、 美观、 可靠; 固定底座时建议选用SUS304不锈钢平头膨涨螺栓。控制杆: 安装在围墙中间处、 拐角或需要改变方向的地方, 最大安装距离不大于80米, 应安装稳固, 美观。受力杆: 安装在围墙起始端处、 拐角和需要改变方向的地方, 最大安装距离不大于80米, 应安装稳固, 美观。支撑杆: 平均每3-4米安装一根, 支撑杆应安装稳固, 根据墙体结构, 可采用不同的安装方法。安装要求: 所有控制杆、 受力杆、 支撑杆之间的钢丝绳要求在同一直水平线上。六、 设备选型及性能与特点前端设备选用上海国沃电子科技有限公司研制、 生产的GW系列产品, 报警控制管理设备选用德国博世公司研制、 生产的DS7400系列产品。l GW-TC-2张力围栏防区控制器张力围栏控制主机GW-TC-2是基于”环境风险主动预分析算法”的控制系统, 该控制主机能够处理12路张力信号模拟量, 分为2个防区。控制主机根据每根张力线受环境影响的缓慢变化, 主动分析每根张力线上变化率, 并根据策略自动跟踪相对零点, 这样就不会因为长期环境变化后钢丝变紧或变松值过大, 导致控制器产生误报; 如果这个变化在一个较短的时间( 可设置为1S内) 突然超过或低于预设阀值一次或数次( 灵敏度可12级设置) , 主控制器才会报警。 张力电子围栏产品以其前端导线无电压、 天然防拆、 物理阻挡和威慑等优点被广泛应用在需要防爆的工业企业、 加油站、 学校、 易燃易爆物资储备仓库、 小区别墅等项目中; 遗憾的是由于技术上的局限性, 例如风雨导致的误报、 拉力延时过长、 不能解决环境对张力线的缓慢影响等缺陷, 导致当前的产品在项目中得不到良好的应用。长城安保总结了这些技术缺陷产生的原因, 设计研发出”环境风险主动预分析算法”, 经过若干次实地环境测试, 优化设计, 研发出能适应例如新疆准格尔地区昼夜温差达30以上极端环境的系统。 GW-TC-2张力电子围栏主机采用IP65防水等级外壳, 确保系统在各种极端户外环境下均能稳定运行, 提高了系统稳定性和耐用性。 注释 环境影响: 温度对金属材质的钢丝的影响, 钢丝变紧或变松; 墙体的位移; 支撑杆缓慢变弯; 金属疲劳发生的蠕变; 风雨入侵; 植物覆盖或缠绕; 金属制品的锈蚀等l GW-SE-2张力围栏传感器长城安保张力探测器, 探测精度高达1, 探测器物理结构采用单双防区独立金属壳体设计, 方便了安装调试和故障检修。棕色线缆为15VDC正极输入, 黑色线缆为15VDC负极输入黄色线缆为左边防区( 1防区) 信号输出, 蓝色线缆为右边防区( 2防区) 信号输出。输入: 15VDC 50mA输出初始值: 0.5V防水等级: IP66l DS7400XI报警通信控制主机a)采用两线总线制地址码方式代替传统的 分线回路模式, 只需一组双芯线即可扩展至248个防区b)所有功能和参数都可编程设置和自由修改c)最多可达90个用户码d)400个事件记录e)240+8个防区可任意分为8个分区, 完全独立操作f)可连接15个键盘g)RS232接口可直接连接打印机或计算机管理h)支持主要的通讯格式, 可拨叫传呼机留下数字信息i)可本地键盘编程或远程计算机编程j)可实现一对一、 多对一、 一对多的防区报警与输出的联动关系l CSM7000防盗软件保安中心监控管理软件是专门为适应国内广大用户需求而开发的中文多媒体专业报警处理与管理软件。该软件以可靠性为核心, 使用方便、 扩展灵活, 具有良好的人机界面, 得到了广大安防业内人士的一致好评。该软件的主要功能特点如下: 1.从DS7400报警主机接收报警信号实现报警处理。 2.WINDOWS界面, 多媒体工作方式, 语音提示警情, 用户操作简单直观, 性能稳定可靠。 3.可自行配置多级电子地图, 各级地图间任意跳转。在地图上任意指定报警点以及各分级地图间的跳转。 4.用户资料信息丰富, 而且能够自定义数据项。 5.自定义报警显示, 处理方式。 6.模糊逻辑查询统计, 提高中心管理能力。7.方便的系统集成接口, 经过编程接口, 警讯中心能够与其它系统无逢地集成, 形成一个统一的大系统。七、 设备清单八、 产品质量证明1、 张力电子围栏设备登记备案证及检测报告2、 报警主机3C检测报告
