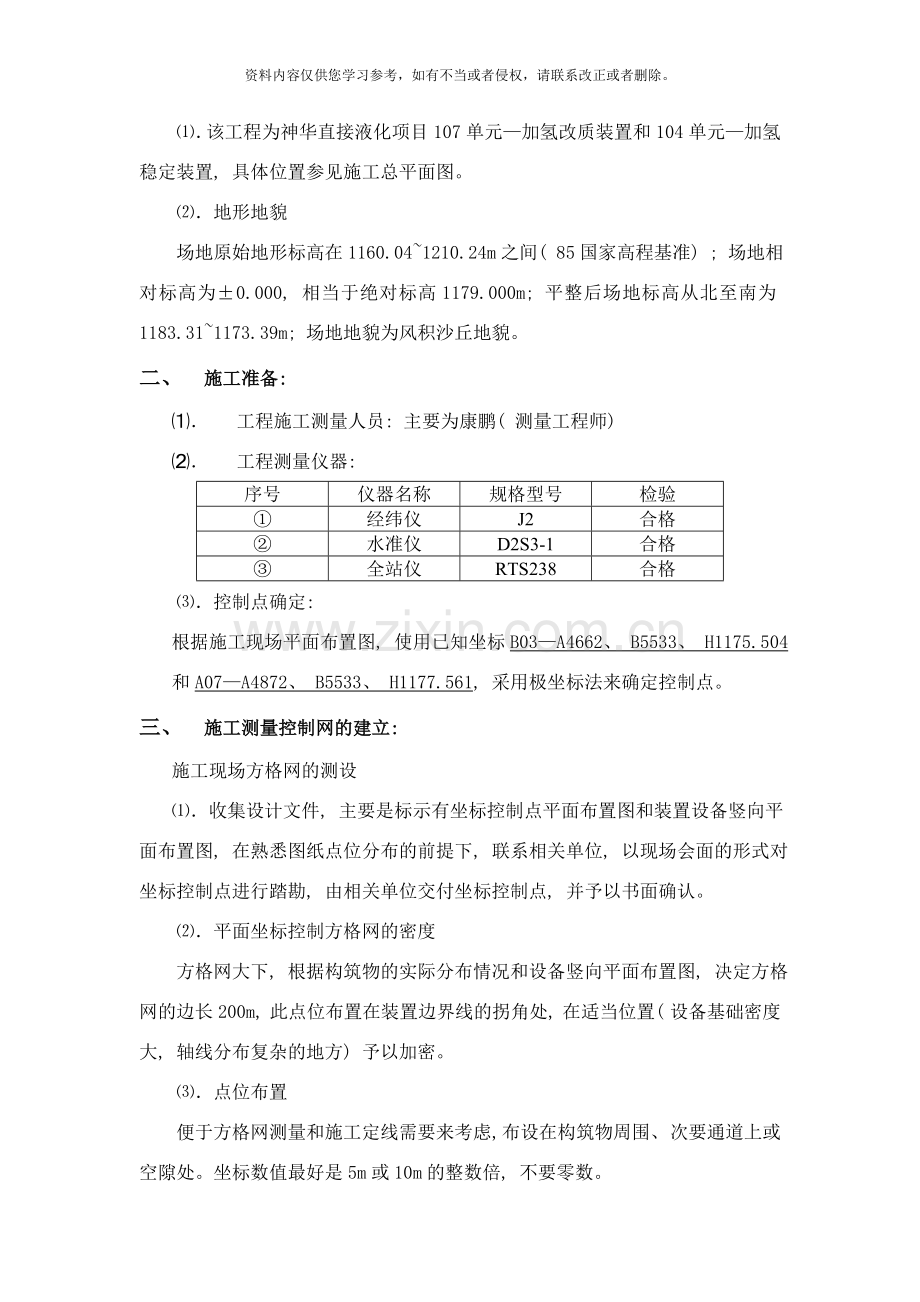

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。神华煤直接液化项目加氢改质装置测量定位放线作业指导书单位: 中国核工业第二二建设公司 神华煤直接液化项目批准: 审核: 编制: 日期: 测量定位放线作业指导书一、 工程概况简介: 该工程为神华直接液化项目107单元加氢改质装置和104单元加氢稳定装置, 具体位置参见施工总平面图。地形地貌场地原始地形标高在1160.041210.24m之间( 85国家高程基准) ; 场地相对标高为0.000, 相当于绝对标高1179.000m; 平整后场地标高从北至南为1183.311173.39m; 场地地貌为风积沙丘地貌。二、 施工准备: 工程施工测量人员: 主要为康鹏( 测量工程师) 工程测量仪器: 序号仪器名称规格型号检验经纬仪J2合格水准仪D2S3-1合格全站仪RTS238合格控制点确定: 根据施工现场平面布置图, 使用已知坐标B03A4662、 B5533、 H1175.504和A07A4872、 B5533、 H1177.561, 采用极坐标法来确定控制点。三、 施工测量控制网的建立: 施工现场方格网的测设收集设计文件, 主要是标示有坐标控制点平面布置图和装置设备竖向平面布置图, 在熟悉图纸点位分布的前提下, 联系相关单位, 以现场会面的形式对坐标控制点进行踏勘, 由相关单位交付坐标控制点, 并予以书面确认。平面坐标控制方格网的密度方格网大下, 根据构筑物的实际分布情况和设备竖向平面布置图, 决定方格网的边长200m, 此点位布置在装置边界线的拐角处, 在适当位置( 设备基础密度大, 轴线分布复杂的地方) 予以加密。点位布置便于方格网测量和施工定线需要来考虑, 布设在构筑物周围、 次要通道上或空隙处。坐标数值最好是5m或10m的整数倍, 不要零数。考虑方格点的标桩能长期保存, 方格点不要坐落在开挖的基础上、 埋设管线的范围内, 或太靠近构筑物处。一般选择在构筑物附近空隙区, 这样能够长期保存。点的埋设要方便, 造价经济。主轴线的设计主轴线应尽量位于场地中央, 狭长场地也可在场地的一边, 主轴线的定位点( 主轴点) 一般不少于三个( 包括轴线交点) ; 纵横轴线要互相垂直, 若纵轴线较长时, 横轴线应酌情加密, 纵横轴线的长度要控制整个构筑物场地的范围; 主轴线中, 纵横轴各个端点应布置在场区的边界上, 为便于恢复施工过程中损坏的轴线点, 必要时主轴线各个端点可布置在场区外的延长线上; 为便于定线, 量距和标石保护, 轴线点不要落在构筑物上、 各种管线上和道路中。建筑方格网的测设方法建筑方格网的初步定位, 建筑方格网测量之前, 应以主轴线为基础, 将方格网的设计位置进行初步放样。要求初放的点位误差( 对方格网起算点而言) 不大于5cm。初步放样的点位用木桩临时标定, 然后埋设永久标桩。如设计点所在位置地面标高与设计标高相差很大, 这时应在方格点设计位置附近的方向上埋设临时木桩。建筑方格网点坐标测定方法, 方格网点实地位置定出以后, 一般采用导线测量法来建立建筑方格网。导线测量法, 采用导线测量法建立方格网可采用以下两种方法: 中心轴线法: 在建筑场地不大, 布设一个独立的方格网就能满足施工定线要求时, 则一般先行建立方格网中心轴线, 轴线测设调整后, 再测设方格网, 从轴线端点定出若干个点, 组成大方格, 经过测角、 量边、 平差、 调整后构成一个级方格网, 然后根据大方格边上定位, 定出边上的内分点和交会出方格中的中间点, 作为网中的级点。符合主轴线法: 如果建筑场地较大, 各设备场区能够按其不同精度要求建立方格网, 则能够在整个建筑场地测设主轴线, 在主轴线下分部建立方格网。四、 高程控制测量的一般规定: 高程控制测量的等级高程控制网系采用三、 四等水准测量的方法建立。水准网的绝对高程应从附近的高程水准点引测( 被引用的水准点应经过检查) , 联系于网中的一点, 作为推算高程的依据。水准基点的组建为了保证水准网能够得到可靠的其算依据, 为了检查水准点的稳定性, 应在场地适当地点建立水准基点组, 其点数不得少于三个, 点间距离以50100为宜, 高差应用等水准测定。每隔一定时间, 或发现有变动的可能时, 应将全区水准网与水准基点组进行联测, 以查明水准点高程是否变动。如经检验证实个别点有较大的变化, 应及时向施工单位提出新的高程值。标桩埋设各级水准点标桩要求稳定。等水准点可利用平面控制点, 点间距离随平面控制点而定。等水准点一般应单独埋设, 点间距离一般以600为宜, 可在400800m之间变动。等水准点一般距离构筑物应不小于25m、 距振动影响范围以外应不小于5m、 距回填土应不小于15m。水准基点组应采用深埋水准桩。平面控制点标桩平面控制点的标桩有永久性和临时性两种。永久性标桩的埋设应考虑在施工和生产中能长期保存, 不致发生下沉和位移。标桩的埋深不得浅于0.5m, 桩顶顶面以高于地面设计高程0.3m为宜。临时性标桩一般以木桩为主, 其规格和打入地下的深度依地区条件而定。木桩打入土中之后, 应将桩顶锯平。为了保证桩位稳定, 可将桩四周浮土挖去, 以混凝土将木桩包固。标桩形式三角点和导线点, 三角点和导线点采用如下图所示形式的标桩。用直径20mm圆钢筋, 将上端磨平, 在上面刻画十字线作为标点, 下端弯成钩形, 将其浇灌于混凝土之中。桩顶尺寸为60cm60cm, 桩底尺寸与埋设深度根据具体情况决定。标桩的保护对于测量标桩, 应采取适当的保护措施, 防止受到毁坏。如在标桩四周打入保护桩, 在上面围绕铁丝。水准点标桩标桩埋设, 水准点的标桩埋深和标桩的尺寸及型式, 根据水准点等级、 地质和气候等条件决定。但等水准点的埋深不得浅于1.5m, 等水准点不得浅于0.8m, 水准基点不得浅于2.0m。埋深均以天然土计, 垫层与松土除外。水准基点与专用水准标桩要砌筑并保护。水准点标桩形式采用专用水准点。五、 基础施工测量: 柱基础定位 根据施工平面图, 将柱基纵横轴线投测到地面上去, 并根据基础图放出柱基挖土边线。基坑抄平基坑开挖后, 当基坑快要挖到设计标高时, 应在基坑的四壁或者坑底边沿及中央打入小木桩, 在木桩上引测同一高程的标高, 以便根据点拉线修整坑底和打垫层。支立模板时的测量工作垫层打好以后, 根据柱基定位桩在垫层上放出基础中心线, 并用墨线标明, 作为支模的依据。六、 质量要求: 仪器要求 水准测量所使用的仪器几水准尺, 应符合下列规定: 水准仪视准轴与水准管轴的夹角, 不应超过15; 水准尺上的米间隔平均长与名义长之差, 对于因瓦水准尺, 不应超过0.15mm, 对于双面水准尺, 不应超过0.5mm; 施工控制测量要求 建筑方格网的首级控制采用轴线法, 应符合下列规定: 轴线宜位于场地的中央, 与主要构筑物平行, 长轴线上的定位点, 不得少于3个, 轴线点的点位中误差, 不应大于5cm;放样后的主轴线点位, 应进行角度观测, 检查直线度, 测定交角的测角中误差, 不应超过2.5, 直线度的限差, 应在18005以内; 轴交点, 应在长轴线上丈量全长后确定; 短轴线, 应根据长轴线定向后测定, 其测量精度应与长轴线相交, 交角的限差应在9005以内。高程控制场区的高程控制网, 应布设成闭合环线、 符合路线或结点网形。高程测量的精度, 不宜低于三等水准的精度; 场地水准点的间距, 宜小于1km。距离回填边线不宜小于15m; 构筑物的平面控制网的标桩上, 也可利用场地附近的水准点, 其间距宜在200m左右; 当施工中水准点标桩不能保存时, 应将其高程引测至稳固的构筑物上, 引测的精度, 不应低于原有水准的等级要求。技术交底人: _被交底人: _时 间: 8月 日附: 被交底人会签:
