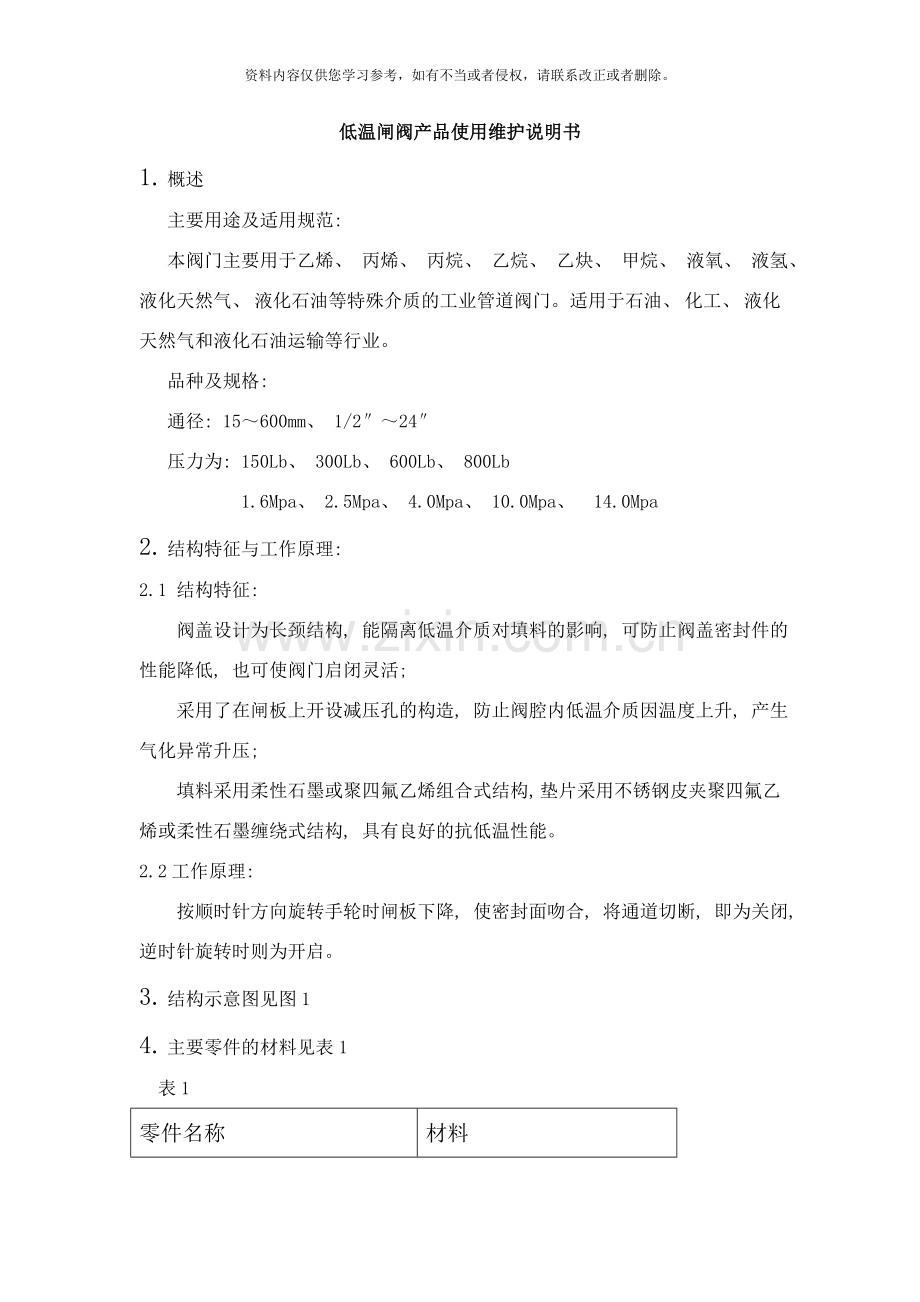

低温闸阀产品使用维护说明书
1. 概述
主要用途及适用规范:
本阀门主要用于乙烯、 丙烯、 丙烷、 乙烷、 乙炔、 甲烷、 液氧、 液氢、 液化天然气、 液化石油等特殊介质的工业管道阀门。适用于石油、 化工、 液化天然气和液化石油运输等行业。
品种及规格:
通径: 15～600mm、 1/2″～24″
压力为: 150Lb、 300Lb、 600Lb、 800Lb
1.6Mpa、 2.5Mpa、 4.0Mpa、 10.0Mpa、 14.0Mpa
2. 结构特征与工作原理:
2.1 结构特征:
阀盖设计为长颈结构, 能隔离低温介质对填料的影响, 可防止阀盖密封件的性能降低, 也可使阀门启闭灵活;
采用了在闸板上开设减压孔的构造, 防止阀腔内低温介质因温度上升, 产生气化异常升压;
填料采用柔性石墨或聚四氟乙烯组合式结构, 垫片采用不锈钢皮夹聚四氟乙烯或柔性石墨缠绕式结构, 具有良好的抗低温性能。
2.2工作原理:
按顺时针方向旋转手轮时闸板下降, 使密封面吻合, 将通道切断, 即为关闭, 逆时针旋转时则为开启。
3. 结构示意图见图1
4. 主要零件的材料见表1
表1
零件名称
材料
阀体、 阀盖、 支架
ASTM A351 CF8/CF8M/CF3M
闸板
ASTM A351 CF8/CF8M
阀杆
304/316
填料
柔性石墨
手轮
ZG230－450
5. 安装、 调整与使用
5.1 本阀门通道两端须堵密封盖, 存放有干燥通风的室内。长期存放, 应经常检查, 防止锈蚀。
5.2 安装前, 应将阀门清洗干净, 并消除在运输过程中能造成的缺陷。
5.3 安装前, 必须仔细核对阀门上的标志和铭牌是否符合使用要求。
5.4 特别注意本阀门有按装方向要求, 请按阀体上的箭头标志安装, 使闸板上的内压平衡孔朝向介质流入的方向。
5.5 本阀门应安装在水平或垂直管道上的直立或侧卧位置, 并便于检
修和操作。
5.6 本阀门在运行时应全开或全闭, 不能作节流用, 以免密封面受冲刷面加速磨损。
5.7 传动部位应保持清洁, 应定期加注润滑油。

6. 故障分析与排除方法见表3
表3
故 障
原 因
消 除 方 法
阀杆转动不灵活
填料压的过紧
调整填料压盖上的螺母

填料渗透
1 填料未压紧
2 填料不够
3 填料使用过久或失效
1 均匀地拧紧压盖上的螺母
2 取出填料压盖, 添加填料
3 更换填料
阀体与阀盖连接处渗漏
1 螺母未拧紧
2 中法兰密封面损坏或积有污物
3 垫片损坏
1 拧紧螺母
2 修理密封面, 清除污物
3 更换垫片

闸板与阀体密封面处渗漏
1 密封面间夹有污物
2 密封面有损伤
1 拆开阀盖, 取出闸板, 清洗干净
2 重新研磨或重新加工

图1
