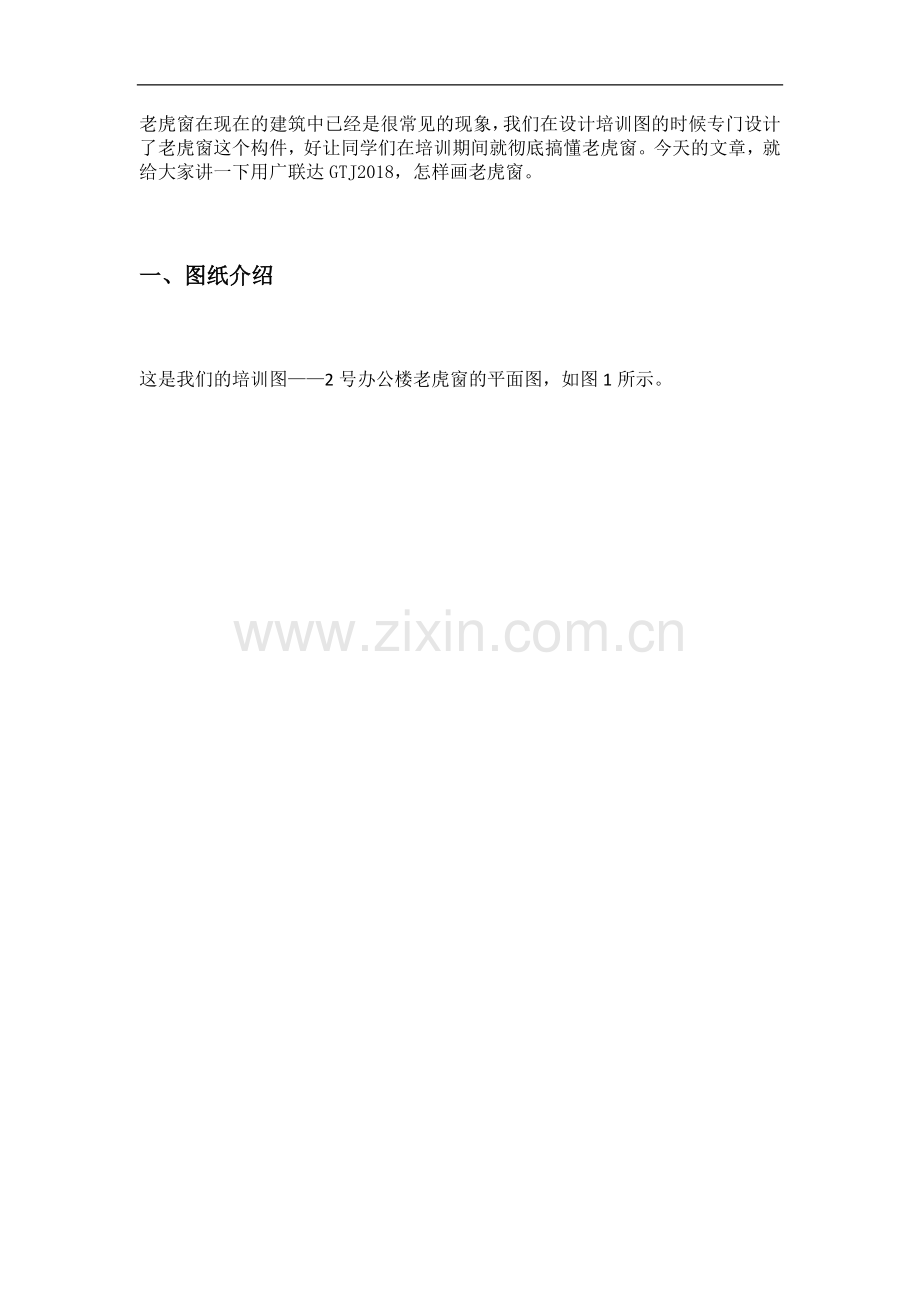

老虎窗在现在的建筑中已经是很常见的现象，我们在设计培训图的时候专门设计了老虎窗这个构件，好让同学们在培训期间就彻底搞懂老虎窗。今天的文章，就给大家讲一下用广联达GTJ2018，怎样画老虎窗。

一、图纸介绍

这是我们的培训图——2号办公楼老虎窗的平面图，如图1所示。

图1

老虎窗的剖面图如图2所示。

图2

画老虎窗的时候，标高特别重要，图3是老虎窗的标高详图。

图3

图4是老虎窗的配筋详图。

图4

二、怎样用GTJ2018画老虎窗？

下面我们就介绍一下，怎样用广联达GTJ2018软件画老虎窗。

（一）画板洞

画老虎窗是在已经画好屋面板的基础上画的，我们需要先在屋面板上挖个洞，洞口尺寸和形状见图1，具体步骤如图5所示。

图5

怎么打辅轴，怎么分割板都属于基本操作，在这里就不赘述了。
然后把分割好的板删掉，如图6所示。

图6

（二）画老虎窗墙

先定义老虎窗墙再画墙，具体操作步骤如图7~8所示。

图7

图8

图8中的详细步骤，都属于基本操作，不再赘述，这里只给方向性指引。

（三）画老虎窗板

首先让我们来定义老虎窗板。

1、定义老虎窗板

定义老虎窗板的操作步骤如图9~10所示。

图9

图10

2、画老虎窗整板

我们知道老虎窗板是两个小斜板，我们在画图的时候要先画成整块板，再慢慢调整，这一步我们先画一块老虎窗整板，操作步骤如图11所示。

图11

3、修改板顶标高

先统一把板顶标高修改成图纸要求的最高标高，操作步骤如图12所示。

图12

4、把老虎窗窗板复制到分层2

因为老虎窗板要出檐，如果不分层，就与分层板1（原斜板在分层1）发生扣减关系，为和分层1不发生扣减关系，干脆把老虎窗板放到分层2处理。
操作步骤如图13所示。

图13

5、把分层1的老虎窗板删掉

我们虽然把老虎窗板复制到了分层2，但是分层1的老虎窗板还在，要删掉，不删掉就多算了，如图14所示。

图14

6、偏移老虎窗板

按照图纸要偏移出去300，偏移步骤如图15所示。

图15

7、分割老虎窗板

这时候把老虎窗板分割成两半，操作步骤如图16所示。

图16

8、把老虎窗板修改成斜板

刚才分割的两个老虎窗板都要变成斜板，操作步骤如图17所示。

图17

继续修改右半部分，如图18所示。

图18

（四）调整老虎窗墙标高

我们根据图纸给出的老虎窗标高详图，调整老虎窗墙的标高。为了让大家看懂图纸，我先给大家一个三维图，如图19所示。

图19

大家注意，这时候实际上没有三维图，大家要通过老虎窗标高详图，想想出这个三维图，也许你一时想不出来，没关系，做多了你就能想象出来了。

下面我们根据图19调整墙的标高，四躲墙修改过程如图20~23所示（这里有点烧脑，请大家认真看）。

图20

图21

图22

图23

画好的老虎窗墙和板，如图24所示。

图24

（五）画老虎窗

1、定义老虎窗

定义老虎窗的操作步骤如图25~28所示。

图25

图26

图27

图28

2、画老虎窗

画老虎窗步骤很简单，和画窗一样，点画即可，如图29所示。

图29

画好的老虎窗如图30所示。

图30

（六）设置老虎窗墙钢筋

从图4我们可以看出，老虎窗墙钢筋上下进入板内都是一个锚固长度，如图31所示。

图31

我们需要从软件里设置，让软件计算结果与图纸保持一致，下面是操作步骤。

1、设置老虎窗墙底部为锚固

选中所有画好的老虎窗墙，操作步骤如图32所示。

图32

纵筋锚固，主要是解决老虎窗墙下部钢筋的锚固问题。下面我们来解决上部钢筋的锚固问题。

2、设置老虎窗墙顶部为锚固

老虎窗墙顶部锚固，在软件里要左右钢筋分别调整一次，操作步骤如图33~35所示。

图33

图34

图35

右侧软件默认就是节点一，直接单击确定即可。

好了，到这里一个老虎窗的墙、板、窗以及钢筋调整就画完了。老虎窗在建筑物里属于相对复杂的构件，希望同学们多练习，只要在实战中画过三个以上老虎窗，保证你见到什么样子的老虎窗都能搞定。
