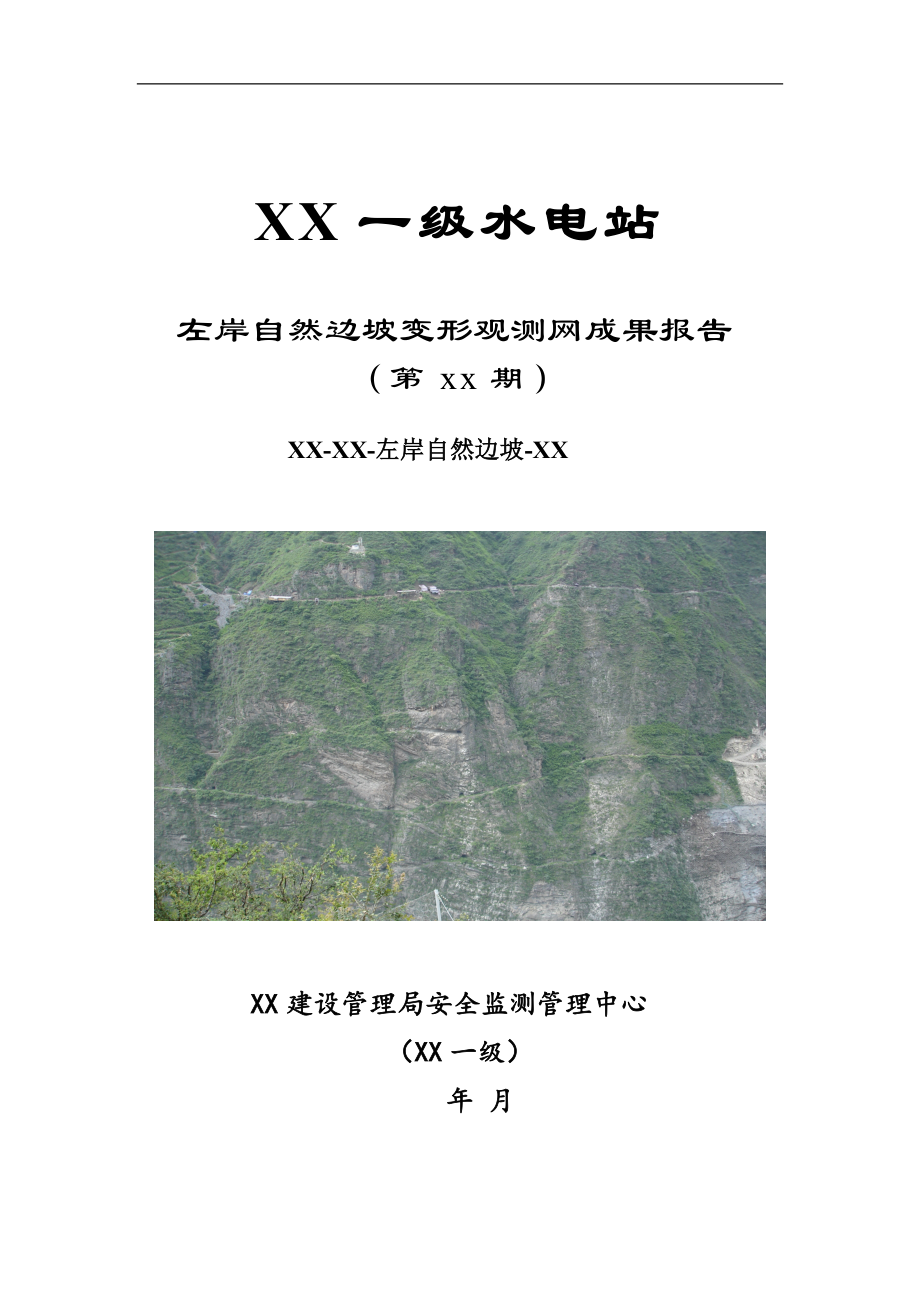

XX一级水电站

左岸自然边坡变形观测网成果报告
（第xx期）

XX-XX-左岸自然边坡-XX

XX建设管理局安全监测管理中心
（XX一级）
年 月

审 核： XXX

校 核： XXX

编 写： XXX

1 表面变形观测成果分析总述
1.1 观测区域施工状况与环境
TPL1、TPL2、TPL4、TPL5、TPL7位于高程1780m马道，TPL1在5月2日被滑落巨石损坏，目前该点正在重建当中，TPL7位于PD4平硐上方，其上游侧冲沟受左岸坝肩出碴滚石影响通行；TPL8、TPL10、TPL11、TPL12、TPL13、TPL15位于高程1910m马道；TPL14位于移动通讯基站上方。
1.2 HOBO小型气象站环境量监测情况
1.2.1 XX年8月28日～XX年9月1日气象环境量见表1.2.1
表1.2.1 气象环境量
最大量
环境量

气温（℃）
气压（Pa）
相对湿度（%）
风速(m/s)
降雨量(mm)
风向
最大量
26.92
80301
49.95
2.22
0.00
西南为主
发生日期
8月31日
8月29日
9月1日
9月1日
无
1.2.2 表面变形数据采集在下午4:00～晚上10:00完成，避开了气象恶劣高峰期。
1.3 变形分析小结
边坡在本期观测中，坡体测点大部分表现上游、河床和垂直上抬趋势。具体为①. 高程1780m马道的测点在三个方向上间隔变形较小；高程1910m马道的测点在三个方向上间隔变形相对较大，尤其在垂直方向上表现突出。②. 高程1910m马道的TPL10测点临近坝肩开挖出碴冲沟，在本期观测中，呈向上游、山体方向，并且垂直上抬，该测点三个方向的变形值相对均大。
1
由于左岸坝肩的施工开挖，施工区的爆破震动以及频繁的雨季降水，都给自然边坡的稳定性带来了一定的影响，自然边坡坡体内部变形拉裂体的存在，是其产生变形的潜在因素，所以除了观测边坡表面变形测点之外，还要加强对高程1780m马道上的勘探平硐内部测点的监测，跟踪内部变形趋势。
各测点观测网形图见附图1。
各测点位移矢量见附图2《左岸自然边坡位移矢量示意图》。
各测点位移变形历时曲线图见附3。
2 表面变形观测成果分述
2.1 观测概述
本次观测成果为左岸自然边坡第八期观测，本期平面位移观测TPL2、TPL4、TPL5、TPL8、TPL10、TPL11、TPL12、TPL13、TPL14、TPL15共10个测点；垂直位移观测采用三等三角高程往返观测，观测TPL2、TPL4、TPL5、TPL8、TPL10、TPL11、TPL12、TPL13、TPL14、TPL15共10个测点的标墩强制对中盘面高程；由于TPL7上游侧冲沟受左岸坝肩出碴滚石影响通行，暂时取消观测；TPL1被毁坏。
2.2 起算资料
表2.2 单位：（m）
点 号
X 坐 标
Y 坐 标
H 坐 标
备 注
G3
20702.8245
28275.8278
1735.7631
二等控制网点
JP105
20341.4390
28161.2572
1868.4539
二等控制网点
JPR1
20084.7018
28255.8915
1954.3360
施工放样工作基点
JP214
20741.7618
28031.6651
1713.0696
三等控制网点
JPL1
20278.0126
27562.6234
2102.8046
新建工作基点
2
由于JP00工作基点被取消使用，所以本期起算基点采用水电七局施工放样控制点JPR1替代，由于JPL1为新建工作基点，还未能进行控制网联测，所以本期起算点JPL1的坐标为近似坐标。平面坐标系统为XX一级坐标系；高程系统为1956年黄海高程系统；投影面高程为1730m。
2.3 观测情况
2.3.1观测仪器：观测采用TCA2003全站仪和配套的机载软件AutoMeas5.0。
2.3.2 观测时间：XX-8-29。
2.3.3 观测天气：晴天。
2.3.4 观测条件：受缆机平台施工开挖、出碴扬尘等因素干扰，观测条件差。
2.3.5观测方法:水平位移观测采用平面二等极坐标观测法，垂直位移观测采用三等三角高程。
2.4 计算情况
2.4.1计算采用软件为：控制测量与变形监测（DDM6.0）
2.4.2各测点平差后点位中误差统计见下表2.4.2。
表2.4.2 点位中误差统计表
序号
点名
平面M (mm)
高程MH (mm)
1
TPL2
1.89
4.63
2
TPL4
1.65
4.37
3
TPL5
1.49
4.18
4
TPL8
2.40
5.01
5
TPL10
2.03
4.81
6
TPL11
1.89
4.62
7
TPL12
1.86
4.52
8
TPL13
3
1.93
4.52
9
TPL14
2.13
4.95
10
TPL15
1.89
4.55
2.4.3水平位移平差后单位权中误差为:±1.0〞，最弱边JP105—TPL5边长相对中误差为1/34.6万，点位中误差平面最弱点为TPL8；高程最弱点为TPL8。
2.5 弦长观测
2.5.1 弦长变化值的计算为上一期观测平差值减去本期观测平差值。
2.5.2本期相对上一期弦长变化值见表2.5.2。
表2.5.2 弦长变化值
基点
测点
JP105
G3/JPR1
△TPL2（mm）
2.84
2.43
△TPL4（mm）
4.37
4.29
△TPL5（mm）
5.63
5.60
△TPL8（mm）
5.95
由于JP00基点取消，采用JPR1替代，故本期观测边长为初值
△TPL10（mm）
2.85
△TPL11（mm）
4.15
△TPL12（mm）
5.78
△TPL13（mm）
4.99
△TPL14（mm）
4.08
△TPL15（mm）
4.69
注：变化值为正表示向河床方向位移；变化值为负表示向山体方向位移。
4
2.5.3 变化值表明弦长测点向河床方向位移。

2.6 变形成果及简要分析
2.6.1 XX一级水电站左岸自然边坡变形观测变形成果见表2.6.1。
表2.6.1
5

2.6.1.1 X方向（即上下游方向）
边坡12个测点在本期观测中共观测10个。从累积值来看， 所有测点均表现向下游位移的变化趋势，其中表现值最大的测点为TPL12，其值为5.0mm。
从变形间隔值看， TPL2、TPL5、TPL13、TPL15测点表现向下游位移的变化趋势，其中变化趋势表现最大的测点为TPL15，其变形间隔值为2.5mm；其余测点均表现向上游位移的变化趋势，其中变化趋势表现最大的测点为TPL14，其变形间隔值为7.8mm。
2.6.1.2 Y方向（即河床方向）
边坡12个测点在本期观测中共观测10个。从累积值来看， TPL10测点表现向山体方向位移的变化趋势，变化量级较小，其值为0.1mm；其余测点均表现向河床方向位移的变化趋势，其中表现值最大的测点为TPL5，其值为8.2mm。
从变形间隔值看，TPL4、TPL8、TPL10、TPL11、TPL15测点表现向山体方向位移的变化趋势，其中变化趋势表现最大的测点为TPL10，其间隔值为6.9mm；其余测点均表现向河床方向位移的变化趋势，其中变化趋势表现最大的测点为TPL13，其间隔值为3.7mm。
2.6.1.3 H方向（即垂直方向）
6
边坡12个测点中在本期观测中共观测10个。从累计值来看， TPL4测点表现垂直下沉的变化趋势，其表现值为0.9mm；其余测点均表现垂直上抬的变化趋势，其中表现值最大的测点为TPL14，其值为9.2mm。
从间隔值来看，TPL2、TPL8测点表现垂直下沉的变化趋势，其中变化趋势表现最大的测点为TPL2，其值为2.7mm；其余测点均表现垂直上抬的变化趋势，其中表现值最大的测点为TPL12，其值为10.5mm。
2.6.2 边坡表面变形历次观测变形统计见表2.6.2。
表2.6.2 左岸自然边坡表面变形监测统计
测点位置
测点号
观测时间
期数
水平合位移
垂直位移
累积值
位移增量（mm）
累积值
位移增量（mm）
大小(mm)
方向
间隔变化
日变化速率
大小(mm)
方向
间隔变化
日变化速率
1780马道
TPL1
XX-2-10
2
4.2
S69°W
4.2
0.1
0.6
下沉
0.6
0.0
XX-3-15
3
1.3
S77°W
2.9
0.1
-0.6
上抬
-1.2
0.0
XX-4-15
4
1.9
S51°W
0.8
0.0
0.4
下沉
1.0
0.0
XX-5-11
5
　重建中　
XX-6-22
6
XX-7-11
7
1780马道
TPL2
XX-3-15
3
0.7
S66°W
3.4
0.1
1.1
下沉
0.6
0.0
XX-4-15
4
2.7
N45°W
2.6
0.1
0.2
下沉
-0.9
0.0
XX-5-11
5
1.4
N68°W
1.5
0.1
-1.2
上抬
-1.4
-0.1
XX-6-22
6
1.8
N56°W
0.5
0.0
-2.5
上抬
-1.3
0.0
XX-7-11
7
0.7
S49°E
2.6
0.1
-3.5
上抬
-1.0
-0.1
XX-8-29
8
2.2
N47°E
2.2
0.0
-0.8
上抬
2.7
0.1
1780马道
TPL4
XX-3-15
3
0.9
S45°E
3.4
0.1
1.5
下沉
0.4
0.0
XX-4-15
4
2.1
S81°E
1.5
0.0
1.4
下沉
-0.1
0.0
XX-5-11
5
2.2
N35°E
2.2
0.1
1.5
下沉
0.2
0.0
XX-6-22
6
4.6
N26°E
2.4
0.1
3.2
下沉
1.7
0.0
XX-7-11
7
7.1
N66°E
4.7
0.2
2.0
下沉
-1.2
-0.1
XX-8-29
8
6.0
N70°E
1.1
0.0
0.9
下沉
-1.1
0.0
注
①
累积值为第一期观测至现在时间的累积位移；

②
间隔变化为上一期至现在时间的位移变化；

③
垂直位移累积值、间隔值为正表示下沉；反之为负。

7

续表2.6.2
测点位置
测点号
观测时间
期数
水平合位移
垂直位移
累积值
位移增量（mm）
累积值
位移增量（mm）
大小(mm)
方向
间隔变化
日变化速率
大小(mm)
方向
间隔变化
日变化速率
1780马道
TPL5
XX-3-15
3
2.8
S60°E
2.6
0.1
1.1
下沉
0.9
0.0
XX-4-15
4
2.9
N76°E
2.1
0.1
2.5
下沉
1.4
0.0
XX-5-11
5
2.2
S77°E
1.3
0.1
0.3
下沉
-2.3
-0.1
XX-6-22
6
6.3
N64°E
4.7
0.1
4.1
下沉
3.9
0.1
XX-7-11
7
7.9
N82°E
2.7
0.1
0.8
下沉
-3.3
-0.2
XX-8-29
8
8.2
N81°E
0.4
0.0
-0.2
上抬
-1.0
0.0
1910马道
TPL8
XX-3-15
3
2.8
S83°W
7.7
0.2
1.6
下沉
0.9
0.0
XX-4-15
4
1.4
S86°W
1.4
0.0
0.4
下沉
-1.2
0.0
XX-5-11
5
2.9
N22°W
2.8
0.1
5.3
下沉
4.9
0.2
XX-6-22
6
4.0
N81°E
5.5
0.1
4.9
下沉
-0.4
0.0
XX-7-11
7
7.3
N71°E
3.4
0.2
-4.7
上抬
-9.6
-0.5
XX-8-29
8
3.6
N70°E
3.6
0.1
-4.5
上抬
0.2
0.0
1910马道
TPL10
XX-3-15
3
4.9
N42°W
5.8
0.2
-0.6
上抬
-1.0
0.0
XX-4-15
4
2.2
S82°W
4.1
0.1
-2.4
上抬
-1.8
-0.1
XX-5-11
5
1.6
S60°W
0.9
0.0
-1.4
上抬
1.0
0.0
XX-6-22
6
1.7
S54°E
2.8
0.1
0.4
下沉
1.8
0.0
XX-7-11
7
9.2
N48°E
8.9
0.5
-1.5
上抬
-1.9
-0.1
XX-8-29
8
0.1
S45°W
9.1
0.2
-7.2
上抬
-5.7
-0.1
1910马道
TPL11
XX-3-15
3
7.9
N21°W
5.0
0.2
-2.2
上抬
-3.3
-0.1
XX-4-15
4
2.2
N10°W
5.7
0.2
-0.5
上抬
1.6
0.1
XX-5-11
5
3.0
N11°W
0.8
0.0
-0.1
上抬
0.4
0.0
XX-6-22
6
2.9
S88°E
4.7
0.1
-1.7
上抬
-1.6
0.0
XX-7-11
7
7.4
N19°E
7.1
0.4
0.3
下沉
2.0
0.1
XX-8-29
8
3.8
N23°E
3.6
0.1
-8.8
上抬
-9.1
-0.2
1910马道
TPL12
XX-3-15
3
1.3
N61°E
6.3
0.2
2.5
下沉
-0.1
0.0
XX-4-15
4
2.1
S22°E
1.4
0.0
4.3
下沉
1.8
0.1
XX-5-11
5
4.6
N10°W
3.0
0.1
3.9
下沉
-0.4
0.0
XX-6-22
6
4.7
N55°E
5.0
0.1
1.6
下沉
-2.3
-0.1
XX-7-11
7
8.6
N56°E
5.2
0.3
1.4
下沉
-0.2
0.0
XX-8-29
8
6.9
N43°E
3.3
0.1
-9.1
上抬
-10.5
-0.2
1910马道
TPL13
XX-3-15
3
2.0
N72°W
7.2
0.2
1.1
下沉
-1.4
0.0
XX-4-15
4
1.2
N76°W
0.7
0.0
4.0
下沉
2.9
0.1
XX-5-11
5
5.6
N11°E
5.7
0.2
2.3
下沉
-1.7
-0.1
XX-6-22
6
4.8
N50°E
3.5
0.1
1.9
下沉
-0.4
0.0
XX-7-11
7
3.2
N13°W
4.4
0.2
4.0
下沉
2.1
0.1
XX-8-29
8
4.5
N42°E
3.7
0.1
-5.0
上抬
-9.0
-0.2

8

续表2.6.2
测点位置
测点号
观测时间
期数
水平合位移
垂直位移
累积值
位移增量（mm）
累积值
位移增量（mm）
大小(mm)
方向
间隔变化
日变化速率
大小(mm)
方向
间隔变化
日变化速率
移动通讯基站上方
TPL14
XX-3-15
3
4.6
N7°E
2.2
0.1
-4.1
上抬
-7.1
-0.2
XX-4-15
4
1.4
S24°W
6.0
0.2
-2.0
上抬
2.1
0.1
XX-5-11
5
0.1
N0°E
1.5
0.1
-3.2
上抬
-1.2
0.0
XX-6-22
6
3.7
N69°E
3.7
0.1
0.5
下沉
3.7
0.1
XX-7-11
7
10.7
N1°W
10.0
0.5
-0.4
上抬
-0.9
0.0
XX-8-29
8
3.1
N22°E
7.9
0.2
-9.2
上抬
-8.8
-0.2
1910马道
TPL15
XX-3-15
3
0.7
S0°E
7.3
0.2
-0.9
上抬
-2.0
-0.1
XX-4-15
4
0.7
N56°E
1.3
0.0
2.7
下沉
3.6
0.1
XX-5-11
5
2.7
N2°W
2.4
0.1
-0.6
上抬
-3.3
-0.1
XX-6-22
6
2.8
N67°E
3.1
0.1
1.0
下沉
1.6
0.0
XX-7-11
7
6.4
N83°E
3.8
0.2
1.5
下沉
0.5
0.0
XX-8-29
8
4.9
N48°E
3.7
0.1
-7.4
上抬
-8.9
-0.2
注
①
累积值为第一期观测至现在时间的累积位移；

②
间隔变化为上一期至现在时间的位移变化；

③
垂直位移累积值、间隔值为正表示下沉；反之为负。

2.7存在问题及工作计划
2.7.1 由于高程1910m马道上存在生活环境，故做好该马道上的生活用水的排水工作。
2.7.2 保护观测设施，严禁在观测设施附近倾倒生活垃圾。
2.7.3 做好下一期观测工作计划，做好人员的安排与调整；检查设备的使用状况，为下次工作做好准备。
2.7.4 加强日常的巡视工作，并做好巡视记录。

9

附图1——观测网形图：
10

附图2——位移矢量图
11

附图3——变形历时曲线图
