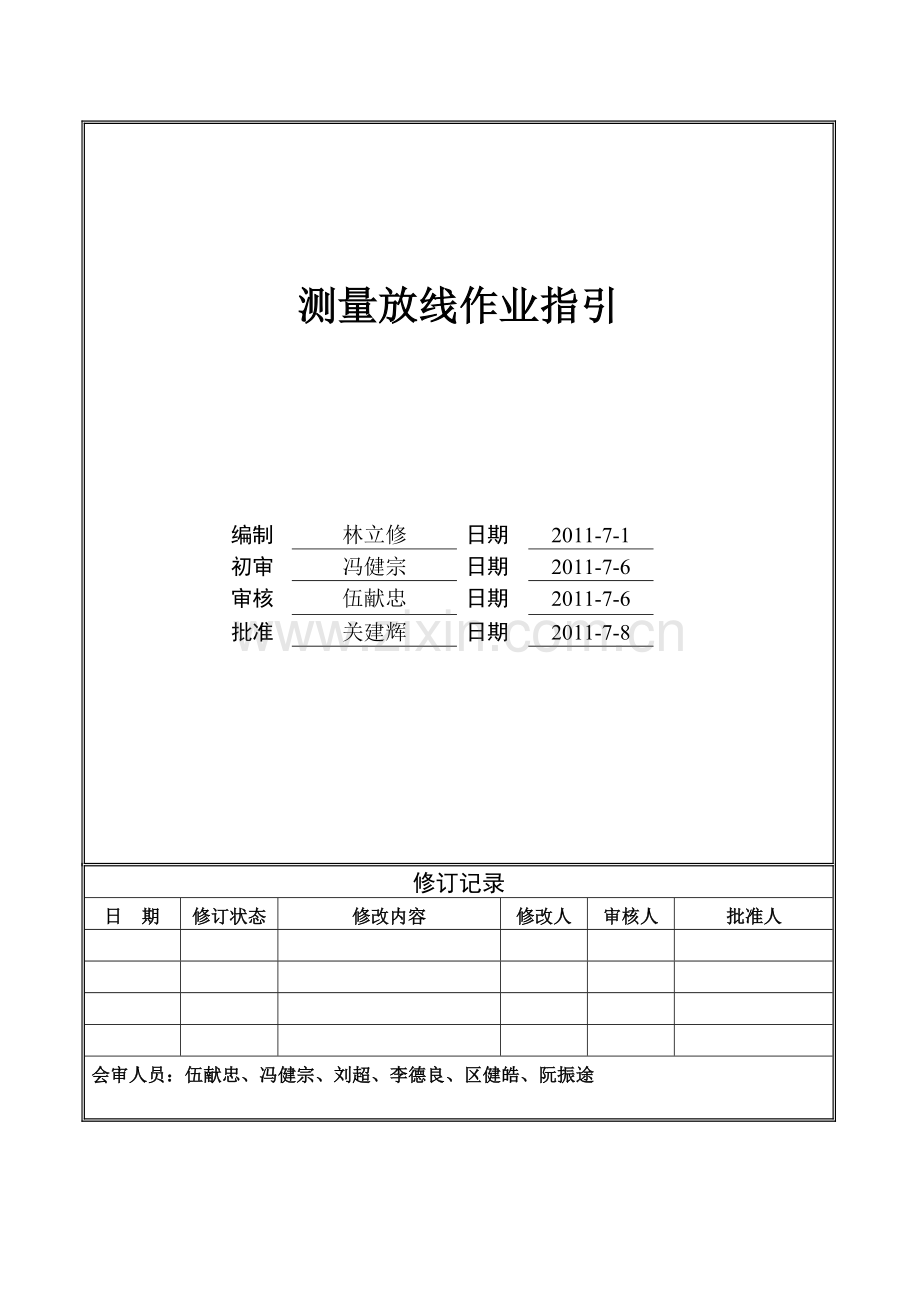

测量放线作业指引

编制
林立修
日期
2011-7-1

初审
冯健宗
日期
2011-7-6

审核
伍献忠
日期
2011-7-6

批准
关建辉
日期
2011-7-8

修订记录
日 期
修订状态
修改内容
修改人
审核人
批准人

会审人员：伍献忠、冯健宗、刘超、李德良、区健皓、阮振途

1 目的：
明确、规范土建工程放线的标准动作，提升土建工程放线精度，保障实测实量结果
2 适用范围：
适用于时代地产各分公司所有在建及新建项目。
3 编制说明
本作业指引要求所有在建及新建项目均按此做法执行。
4、 放线标准做法
4.1测量工作原则
n 审查图纸：项目开工前对所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
n 实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
n 测量主要操作人员必须持证上岗。
n 施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
4.2测量工具

全站仪
经纬仪
水准仪
激光铅垂仪
激光扫平仪

棱镜
塔尺
50m大卷尺
线锤
墨斗

5m小卷尺
油漆
毛笔
铅笔
对讲机
4.3 测量设备管理

4.3.1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用
4.3.2:建立测量仪器台账统一管理，定期维护与保养
4.4测量人员要求
必须设置专人测量。测量放线、实测实量专职管理人员满足：别墅至少 3 人/万平米，多层至少 2 人/万平米，小高层至少 1.5 人/万平米，高层至少 1 人/万平米。
4.5结构测量做法
关键词：测量控制点、用地红线、地形测量、建筑角点、变形观测、轴线引测、标高引测、结构墙/柱/梁定位、水电定位

4.5.1：请当地国土局认可的有资质的测量单位在现场建立3个以上坐标控制点（三维坐标），控制点须设在地块边上稳固的建筑/构筑物上。每月至少进行一次校对
4.5.2：国土认可的有资质的测量单位施测坐标控制点后，须提供书面交桩记录。项目部在监理、总分包单位进场时，提供交桩记录的复印件，作为施工测量依据

4.5.3：当国土测量单位移交的控制点离施工标段较远时，为了方便，可进一步将坐标控制点引测到施工场地内。如果场地边没有稳固的施测点，则采用混凝土浇筑，必须牢固、坚实。该工作可由施工单位完成，但每月至少应进行一次校对（依据国土移交的测量控制点）
4.5.4：为了施工方便，场地内还可以设置临时测量控制点，采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动

4.5.5：甲方收地阶段，应对用地红线进行施测、确认，以便及时发现可能存在的实际与图纸之间的偏差
4.5.6：收地后，及时安排场地标高测量， 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整。测量结果作为成本算量、设计等相关的依据文件

4.5.7：开工前，施工方根据甲方提供的交桩记录上的测量基准点进行建筑物定位引测，并在场地内建立施工期间坐标控制网、标高控制点
4.5.8：施工方在完成建筑定位、轴线引测后报监理公司复核
4.5.9：开工前，由施工方将建筑物角点坐标施测并做好标识后，由甲方项目部报国土局进行验收，以确定建筑物落在建筑红线范围内。此为规划报建的一个环节——贴带角点坐标的总图或照片

4.5.10：基坑施工阶段，须在基坑边设置变形观测点（水平位移、沉降），变形观测由第三方负责，观测频次要求按设计和相关规范

4.5.11：主体结构沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，观测频次要求按设计和相关规范
4.5.12：基础施工轴线引测采用龙门桩

4.5.13：主体结构施工在各单体楼栋楼层内建立轴线控制网(内控法)，控制点不少于4个

4.5.14：所有主控线、轴线交叉位置必须采用红油漆做好标识
4.4.15：楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线

4.5.16：结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测
4.5.17：模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线

4.5.18：结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案。（严禁利用钢管脚手架传递标高）

4.5.19：建筑物大角位置设置垂直度控制线，控制线距墙边100mm

4.5.20：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mm

4.5.21：结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位

4.5.22：模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位

4.6砌筑测量放线做法
关键词：双控线、门窗洞口定位、水电定位

4.6.1：①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线 ④门洞口采用对角线表示，同时弹出门洞中线 ⑤每间房间控制线相交处采用红油漆标识

4.6.2：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高

通过标高线控制标高
双控线引上墙控制左右位置

4.6.3：管道井、烟道也须设置双控线。成品烟道和水电预留孔，在结构施工阶段，须放线定位
4.6.4：水电定位：利用建筑1m线控制标高，利用双控线引上墙控制左右位

4.7抹灰测量放线做法
关键词：双控线、激光贴饼、门窗洞口收边

4.7.1：抹灰利用结构控制线、砌筑控制线进行灰饼定点，并将地面控制线弹到墙上
4.7.2：户内门洞侧面、顶面利用砌筑门洞中线，采用扫平仪进行灰饼定点。户内门洞因为不需要等待装框，收口与大面抹灰同时完成

4.7.3：烟道、水电管井也须采用激光贴饼。保证现场与设计尺寸一致
4.7.4：外门窗洞口因为需要等待装框，因此洞口收边与大面抹灰的时间是错开的。二次收口弹控制线150mm，门窗侧面和顶面按4.7.1进行灰饼定点

4.7.5：抹灰完成后在墙面弹出建筑1m线

4.8实测实量

4.8.1：结构模板安装、结构模板拆除、砌筑和抹灰完成后3天内总包和监理必须完成该楼层的实测实量，并将测量记录报项目部、集团项目管理中心（资料由监理工程师统一收集）

4.9测量资料

4.9.1：现场所有测量要建立书面记录资料（包括但不限于建筑物定位测量记录、轴线引测记录、标高传递记录、建筑物内控线测量记录、实测实量记录等）

4.10测量放线控制标准——核实放线的精度要求
序号
项目名称
允许偏差
备注
1
标高
±5mm

2
轴线
3mm

3
墙柱定位线、控制线
3mm

4
梁定位线、控制线
3mm

5
外墙总垂直度控制线
5mm

6
门窗洞口定位线
3mm

5、管理动作
5.1建筑定位完成后必须报监理工程师复核，并将复核资料报项目部备案。
5.2现场建立的测量基准点每一个月进行一次复核，并将复核资料报监理工程师审查。
5.3现场所有工序施工前必须有控制线，并在施工前进行控制线验收，100%合格后才允许施工。
5.4所有测量控制线必须要标注名称，所有引线必须是从主控线进行引测，引线的传递不大于2次（引线传递要复核）。
5.5所有工序施工前必须按照下表要求弹出控制线。
序号
施工过程
必须放的控制线
1
混凝土浇筑完成
①主控线；②结构墙柱双线（定位线、控制线）；③建筑物沿边控制线；④标高引测控制线；⑤梁双线（定位线、控制线）
2
竖向墙柱钢筋绑扎完成
①利用墙体控制线和标高引测控制线进行水电精确预埋
3
平台模板完成
①弹出墙柱控制线；②梁控制线；③水电定位线；④预埋件定位线
4
模板拆除完成
①建筑1m线；②砌筑双控线（定位线、控制线）；③门窗洞口定位线
5
砌筑完成
①建筑1m线；②水电定位线；③砌筑双控线上墙
6
抹灰（大面抹灰完成后）
①门窗洞口收口控制线；②建筑1m线
