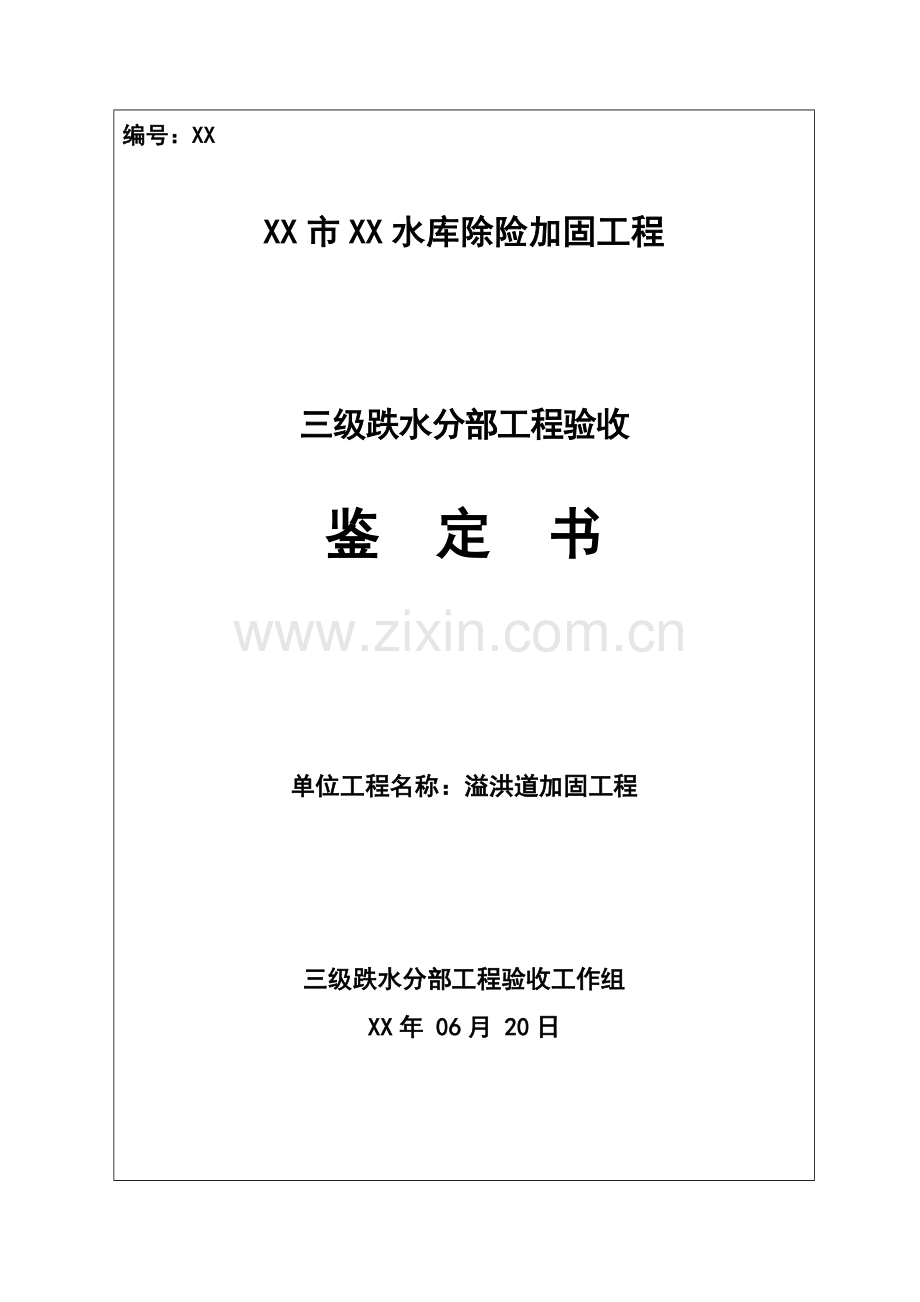

编号：XX

XX市XX水库除险加固工程

三级跌水分部工程验收

鉴 定 书

单位工程名称：溢洪道加固工程

三级跌水分部工程验收工作组
XX年 06月 20日

前 言

根据《水利水电建设工程验收规范规程》（SL223—2008）、《水利水电工程施工质量检验与评定规程》（SL176—2007），XX年06月20日，受XX市中型水库除险加固工程建设管理局委托，XX工程建设监理有限公司在XX县XX水库管理处，主持召开了XX市XX水库除险加固三级跌水分部工程验收会议。验收工作组由XX市中型水库除险加固工程建设管理局、XX县中型水库除险加固工程建设现场管理处、XX市水利勘测设计院、XX市水利勘测队、XX工程建设监理有限公司、中国水利水电第十三工程局有限公司、XX县XX水库管理处等有关单位代表及技术人员组成（名单附后），XX市水利工程质量监督站派代表列席会议。
分部工程验收工作组现场检查工程完成情况和工程质量，听取了相关单位关于本分部工程施工和单元工程质量评定情况汇报，检查了单元工程质量评定及相关施工过程资料，通过讨论形成三级跌水分部工程验收鉴定书。

一、分部工程开完工日期
开工日期： XX年03月12日
完工日期： XX年05月06日
二、分部工程建设内容
三级跌水分部工程主要建设内容为老三级跌水拆除、土方开挖、回填，进口段混凝土护坦，钢筋混凝土边墙、底板，钢筋混凝土堰体，防洪闸涵洞（3.7*2.7m，顶高程为37.35m)及防洪闸出口段浆砌石护底、护坡,启闭台，启闭机、钢闸门、电气设备安装，启闭房建设等。经XX市水利工程质量监督站核定该分部工程共分为36个单元。

三、施工过程及完成的主要工程量
1、土方开挖
老三级跌水拆除后，先复测开挖地段的原始地面，按照设计图纸要求放样，确定开挖边线定桩、撒白灰。在放样的开挖区内，清除所有的树木、杂草、垃圾等，地下水位低于开挖面0.5ｍ，开挖时按设计要求进行放坡分层开挖，基槽底部每侧按1.5～2.0米留工作面，机械开挖预留20～30cm保护土层采用人工开挖，至设计高程后，进行施工测量，检查基槽底部高程和土质是否满足设计要求，经施工单位自检合格后报请监理单位进行联合验收。
XX年03月19日经建设、质量监督、监理、设计、勘测、施工、运行管理等单位共同对三级跌水地基进行了联合验收。
2、土方回填
土方回填前先进行压实试验，取得压实参数。对基槽、基坑内杂物进行清理，排除积水，将回填土与建筑物的接触面涂刷黄泥浆，保持湿润，随刷随填。土方填筑、碾压，回填土采用机械分层回填，每层厚度不超过30cm，土块粒径控制在5cm之内，用挖掘机或推土机碾压。取土区采用挖掘机取土，自卸车运至回填区，在回填过程中，项目部派专人对每一层回填土用环刀抽样检测，确保了每层回填压实度符合设计要求。每层压实后经监理验收合格后再进行上层土料铺筑。
3、浆砌石
根据设计图纸和相应的水利水电工程施工规范，实施于施工的全过程。在施工前进行了隐蔽工程验收；浆砌块石砌筑工程施工工艺流程为：施工准备→测量放线→基面处理→铺平缝砂浆→摆石→调正→竖缝砂浆填塞→勾缝→养护→下一轮施工。
4、钢筋工程
（1）每批钢筋原材料进场后，经监理人员现场见证取样，并送XX市水利工程质量检测站进行检测，检测合格后使用，每批钢筋均附有产品质量说明书。监理部根据平行检测计划进行抽检。
（2）严格按经审核的钢筋配料单先做样板件，经验收合格后进行断料、制作、成形。
（3）加工成型的钢筋挂牌，并按施工使用先后次序，分类堆放整齐。
（4）钢筋焊接根据施工要求进行焊接，焊工持证上岗，并按规定进行焊接操作。
（5）钢筋焊接头，严格按照施工验收规范规定进行抽样试验，符合质量要求才能交下道工序施工。
（6）钢筋绑扎时，施工人员复核钢筋料单无误后，依据图纸规定的根数、间距，排好每一编号钢筋位置及错开接头位置，采用人工绑扎，先排好主要受力钢筋，再绑扎分布钢筋或其它构造钢筋，依次绑扎每一结点。安装时钢筋保护层采用预先制作的水泥砂浆垫块。双层钢筋网片用撑脚支撑，支撑间距不大于1.5m。
（7）施工单位钢筋绑扎完成后，对钢筋规格、尺寸、数量、安装位置及构件接点等作好自检、互检记录，经过项目部专职质检员会同监理工程师现场验收，检验合格后进行下一道工序施工。
5、模板工程
（1）模板采用竹胶模板，在现场加工制作，模板之间拼缝严密，并用对销螺栓拧紧、无松动。
（2）模板施工过程中，随时复核轴线、几何、断面尺寸、标高。
（3）模板支撑稳固并具有足够的承载力和刚度，确保几何形状不变，模板拼接按模板配置图对号入座，模板拼缝严密。
（4）按照图纸要求和施工工艺要求进行预埋件安装，安装牢靠，位置正确。
（5）检查无误后填写单元工程质量检测评定表，报监理检查验收，验收合格后，进行下一道工序施工。
6、混凝土工程
混凝土浇筑前先清除模板内的泥土、锯屑等杂物，并用水湿润模板，混凝土浇筑时铺料均匀，振捣密实，仓内混凝土泌水及时排除。混凝土浇筑过程中，现场施工员随时对高程、构件尺寸、预埋件、止水等进行检查控制，确保混凝土成型后高程、尺寸、预埋件、止水与设计相符。混凝土振捣采用插入式、平板式振动器分层浇筑振捣，并会同监理对拌和物、试块现场见证取样制作。
混凝土终凝前，用人工压实、抹平、收光。混凝土终凝后，派专人及时进行浇水养护。
7、闸门、启闭机安装
根据设计图纸和相应的水利水电工程施工规范，指导并实施于施工的全过程。闸门和启闭机为采购件，进场验收合格后进行安装。
闸门安装施工流程：
安装前的检查与清理→闸门止水安装（闸门门槽埋件安装）→闸门及门槽埋件涂装修补→闸门吊装→静平衡试验→无水全行程启闭试验→静水全行程启闭试验→动水启闭试验→验收完交付使用。
启闭机安装：
在启闭机房施工完成后，进行启闭机安装，按照设计要求的位置进行就位，并进行人工调整，使启闭机中心与闸门吊点一致，启闭机垂直度符合规范要求，然后垫实底座，固定启闭机底座螺栓。
本分部工程自开工到完工，施工单位均严格按照规范和设计要求进行施工，各单元工程均严格按照“三检制”进行质量检验和控制，每一道工序施工前都进行了报验，并经现场监理工程师验收合格认可后进行下一道工序施工。
完成的主要工程量：
1、石方开挖5871 m3；
2、C15混凝土垫层59.7m3；
3、C25混凝土842.59m3；
4、钢筋34.052t；
5、土方回填939.6 m3；
6、铸铁闸门安装1扇；
7、螺杆式启闭机1台。
四、质量事故及质量缺陷处理情况
无
五、工程质量评定
1、单元工程质量评定
本分部工程为36个单元工程，其中主要单元工程9 个，一般单元工程27个；已完成28单元工程全部合格；其中优良0个，单元工程优良率0%。
单元工程质量评定情况见表1
表1 三级跌水已完成单元工程质量评定统计表
单元工程
类 别
单元工程个数
合格个数
合格率
其中优良个数
优良率
分部工程
质量等级
施工单位自评
监理单位复核
施工单位自评
监理单位复核
施工单位自评
监理单位复核
土方工程
2
2
2
100%
/
/
/
合格
合格
混凝土工程
19
19
19
100%
/
/
/
抛石工程
1
1
1
100%
/
/
/
碎石工程
2
2
2
100%

砌体工程
2
2
2
100%

安装工程
2
2
2
100%

合计
28
28
28
100%
/
/
/
评定标准
SL176-2007《水利水电工程施工质量检验与评定规程》
SL223-2008《水利水电建设工程验收规程》
2、原材料检测
2.1施工单位自检
进场原材料检测一览表
名 称
生产厂家、产地
检测单位
检测次数
检测结果
钢筋

Φ6.5
马鞍山钢铁股份有限公司
XX市水利质量检测站
2
合格
Φ8
马鞍山钢铁股份有限公司
XX市水利质量检测站
2
合格
Φ10
马鞍山钢铁股份有限公司
XX市水利质量检测站
3
合格
Φ12
马鞍山钢铁股份有限公司
XX市水利质量检测站
3
合格
Φ14
马鞍山钢铁股份有限公司
XX市水利质量检测站
3
合格
Φ16
马鞍山钢铁股份有限公司
XX市水利质量检测站
3
合格
Φ18
马鞍山钢铁股份有限公司
XX市水利质量检测站
2
合格
Φ20
马鞍山钢铁股份有限公司
XX市水利质量检测站
2
合格
止水橡胶
河北利丰橡胶制品有限公司
河北世纪建筑材料
设备检验有限公司
2
合格
2.2监理单位平行检测
名 称
生产厂家、产地
检测单位
检测次数
检测结果
钢筋

Φ6.5
马鞍山钢铁股份有限公司
XX市水利质量检测站
1
合格
Φ8
马鞍山钢铁股份有限公司
XX市水利质量检测站
1
合格
Φ10
马鞍山钢铁股份有限公司
XX市水利质量检测站
1
合格
Φ12
马鞍山钢铁股份有限公司
XX市水利质量检测站
1
合格
Φ14
马鞍山钢铁股份有限公司
XX市水利质量检测站
1
合格
Φ16
马鞍山钢铁股份有限公司
XX市水利质量检测站
1
合格
Φ18
马鞍山钢铁股份有限公司
XX市水利质量检测站
1
合格
Φ20
马鞍山钢铁股份有限公司
XX市水利质量检测站
1
合格
止水橡皮
河北利丰橡胶制品有限公司
河北世纪建筑材料
设备检验有限公司
1
合格
3、中间产品
本工程所采用的为XX县鸿天商品混凝土有限公司商品混凝土。配合比单经施工单位报监理批准后提供给拌和站，混凝土到现场经检测坍落度为11到12cm时使用。
3.1施工单位自检
3.1.1混凝土试块
三级跌水混凝土试块强度检测结果汇总表
序号
施工部位
设计强度
强度代表值（Mpa）
序号
施工部位
设计强度
强度代表值（Mpa）
1
防洪闸垫层
C15
17.6
2
垫层
C15
17.6
3
进口护底
C25
30.3
4
防洪闸底板
C25
29.7
5
堰体
C25
29.3
6
堰体
C25
29.9
7
进口段边墙
C25
30.2
8
防洪闸启闭机房柱、梁、板
C25
30.1
9
进口段边墙
C25
29.9
10
堰体左右侧边墙
C25
29.8
11
堰体左右侧边墙
C25
29.7
12
防洪闸侧墙、顶板
C25
29.6
13
防洪闸竖井
C25
30.4
14
防洪闸启闭台梁板
C25
30.1
15
控制段底板
C25
30.3

试块强度评定要求：
①、30＞n≥5 Rn—0.7Sn＞R标 Rn—1.6Sn≥0.83R标
②、5＞n≥2 Rn≥1.15 R标 Rmin≥0.95 R标
③、n =1 R≥1.15 R标
三级跌水混凝土试块强度评定
混凝土等 级
组数
统计方法
判定
结果
Rmin
R标
Rn—0.7Sn＞R标
Rn—1.6Sn≥0.83R标
Rn≥1.15 R标
Rmin≥0.95 R标
C15
2
17.6
15

17.6≥17.25
17.6≥14.25
合格
C25
13
29.3
25
29.9—2.17＞25
29.9—4.96≥20.75

合格
3.1.2土方回填
土方回填采用100cm3环刀取样，共取样126组，试验结果合格。
3.2监理单位平行检测
3.2.1混凝土试块
具有中间产品的分部工程混凝土试块试验数据统计分析一览表
单位工程
名称
分部工程
名称
试块留置
数据统计方法
数据统计分析结果
评定结论
设计等级
组数
溢洪道加固工程

三级跌水
C25
2
（SL176-2007）标准附录 C C.0.3条
=29.55 MPa≥1.15R标=28.75 MPa
Rmin=29.5≥0.95R标=23.75
合格
3.2.2土方回填
土方回填采用100cm3环刀取样，共取样24组，试验结果合格。
4、本分部工程施工质量等级施工单位自评合格；监理单位复核合格
六、验收遗留问题及处理意见
防护栏杆、启闭机房等未完工程应在XX年6月30日前完成，由监理单位会同有关单位检查验收。
七、结论
三级跌水分部工程验收组通过现场查看，检查单元工程质量评定及相关档案资料。依据《水利水电工程施工质量检验与评定规程》（SL176-2007）和《水利水电建设工程验收规程》（SL223-2008）的有关规定，该分部工程已基本完成，已完单元工程施工质量等级全部合格，已能够满足使用要求。本分部工程施工质量等级暂定为合格，同意将该分部工程验收结论报XX市水利工程质量监督站备案。

八、保留意见
无
九、 分部工程验收工作组成员签字表
十、验收遗留问题处理记录
无
