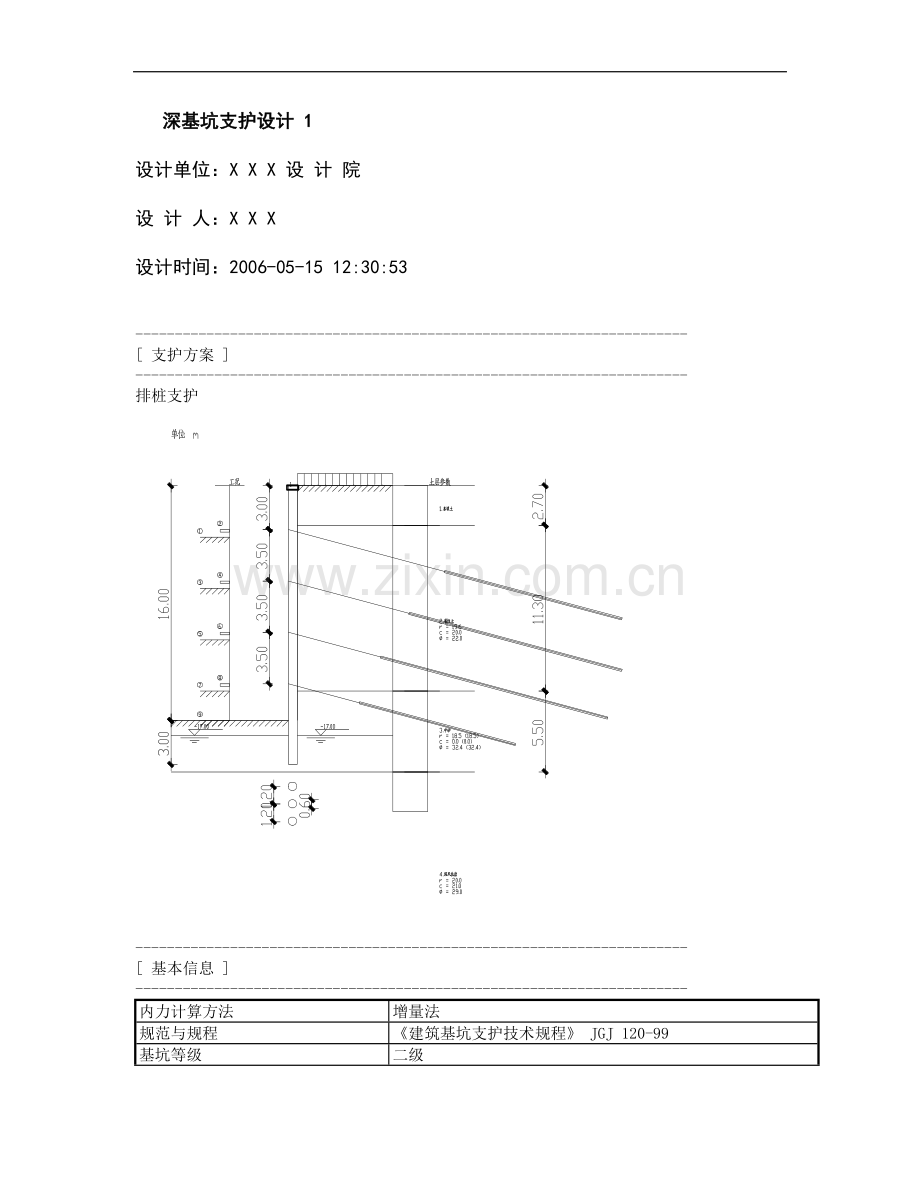

深基坑支护设计-中粗砂.doc

深基坑支护设计 1

设计单位：X X X 设 计 院

设 计 人：X X X

设计时间：2006-05-15 12:30:53

----------------------------------------------------------------------
[ 支护方案 ]
----------------------------------------------------------------------
排桩支护

----------------------------------------------------------------------
[ 基本信息 ]
----------------------------------------------------------------------
内力计算方法
增量法
规范与规程
《建筑基坑支护技术规程》 JGJ 120-99
基坑等级
二级
基坑侧壁重要性系数γ0
1.00
基坑深度H(m)
16.000
嵌固深度(m)
3.000
桩顶标高(m)
0.000
桩直径(m)
0.600
桩间距(m)
1.200
混凝土强度等级
C20
有无冠梁
有
├冠梁宽度(m)
0.800
├冠梁高度(m)
0.300
└水平侧向刚度(MN/m)
1.911
放坡级数
0
超载个数
1

----------------------------------------------------------------------
[ 超载信息 ]
----------------------------------------------------------------------
超载
类型
超载值
作用深度
作用宽度
距坑边距
形式
长度
序号

(kPa,kN/m)
(m)
(m)
(m)

(m)
1

10.000
---
---
---
---
---

----------------------------------------------------------------------
[ 土层信息 ]
----------------------------------------------------------------------
土层数
4
坑内加固土
否
内侧降水最终深度(m)
17.000
外侧水位深度(m)
17.000
内侧水位是否随开挖过程变化
否

弹性法计算方法
m法

----------------------------------------------------------------------
[ 土层参数 ]
----------------------------------------------------------------------
层号
土类名称
层厚
重度
浮重度
粘聚力
内摩擦角

(m)
(kN/m3)
(kN/m3)
(kPa)
(度)
1
素填土
2.70
18.0
---
5.00
5.00
2
粘性土
11.30
19.6
---
20.00
22.00
3
中砂
5.50
18.5
8.5
0.00
32.40
4
强风化岩
10.00
20.0
10.0
---
---

层号
与锚固体摩
粘聚力
内摩擦角
水土
计算m值
抗剪强度

擦阻力(kPa)
水下(kPa)
水下(度)

(MN/m4)
(kPa)
1
18.0
---
---
---
0.50
---
2
50.0
---
---
---
9.48
---
3
90.0
0.00
32.40
分算
17.76
---
4
120.0
21.00
29.00
合算
16.02
---

----------------------------------------------------------------------
[ 支锚信息 ]
----------------------------------------------------------------------
支锚道数
4

支锚
支锚类型
水平间距
竖向间距
入射角
总长
锚固段
道号

(m)
(m)
(°)
(m)
长度(m)
1
锚杆
2.400
3.000
15.00
23.50
12.50
2
锚杆
1.200
3.500
15.00
23.50
15.00
3
锚杆
1.200
3.500
15.00
22.50
16.00
4
锚杆
1.200
3.500
15.00
16.00
11.00

支锚
预加力
支锚刚度
锚固体
工况
抗拉力
道号
(kN)
(MN/m)
直径(mm)
号
(kN)
1
0.00
30.00
150
2～
100.00
2
0.00
30.00
150
4～
100.00
3
0.00
30.00
150
6～
100.00
4
0.00
30.00
150
8～
100.00

----------------------------------------------------------------------
[ 土压力模型及系数调整 ]
----------------------------------------------------------------------
弹性法土压力模型: 经典法土压力模型:

层号
土类名称
水土
水压力
主动土压力
被动土压力
被动土压力

调整系数
调整系数
调整系数
最大值(kPa)
1
素填土
分算
1.000
1.000
1.000
10000.000
2
粘性土
分算
1.000
1.000
1.000
10000.000
3
中砂
分算
1.000
1.000
1.000
10000.000
4
强风化岩
合算
1.000
1.000
1.000
10000.000

----------------------------------------------------------------------
[ 设计结果 ]
----------------------------------------------------------------------

----------------------------------------------------------------------
[ 结构计算 ]
----------------------------------------------------------------------
各工况：

内力位移包络图：

地表沉降图：

----------------------------------------------------------------------
[ 冠梁选筋结果 ]
----------------------------------------------------------------------

钢筋级别
选筋
As1
HRB335
2D16
As2
HRB335
2D16
As3
HPB235
d8@200

----------------------------------------------------------------------
[ 环梁选筋结果 ]
----------------------------------------------------------------------

钢筋级别
选筋
As1
HRB335
5D20
As2
HRB335
3D20
As3
HPB235
d8@200

----------------------------------------------------------------------
[ 截面计算 ]
----------------------------------------------------------------------
[ 截面参数 ]
桩是否均匀配筋
是
混凝土保护层厚度(mm)
50
桩的纵筋级别
HRB335
桩的螺旋箍筋级别
HRB335
桩的螺旋箍筋间距(mm)
150
弯矩折减系数
0.85
剪力折减系数
1.00
荷载分项系数
1.25
配筋分段数
一段
各分段长度(m)
19.00

[ 内力取值 ]
段
内力类型
弹性法
经典法
内力
内力
号

计算值
计算值
设计值
实用值
1
基坑内侧最大弯矩(kN.m)
273.90
471.50
291.02
291.02

基坑外侧最大弯矩(kN.m)
207.62
393.98
220.59
220.59

最大剪力(kN)
239.93
234.29
299.92
299.92

段
选筋类型
级别
钢筋
实配[计算]面积
号

实配值
(mm2或mm2/m)
1
纵筋
HRB335
13D22
4942[4823]

箍筋
HRB335
D12@150
1508[582]

加强箍筋
HRB335
D14@2000
154

----------------------------------------------------------------------
[ 锚杆计算 ]
----------------------------------------------------------------------
[ 锚杆参数 ]
锚杆材料强度设计值(MPa)
310.000
锚索材料强度设计值(MPa)
1220.000
锚索采用钢绞线种类
1 × 7
锚杆材料弹性模量(×10^5 MPa)
2.000
锚索材料弹性模量(×10^5 MPa)
1.950
注浆体弹性模量(×10^4MPa)
3.000
土与锚固体粘结强度分项系数
1.300
锚杆荷载分项系数
1.250

[ 锚杆内力 ]
支锚道号
锚杆最大内力
锚杆最大内力
锚杆内力
锚杆内力

弹性法(kN)
经典法(kN)
设计值(kN)
实用值(kN)
1
172.27
234.71
215.34
215.34
2
204.14
135.07
255.17
255.17
3
297.76
328.04
372.21
372.21
4
268.61
265.32
335.76
335.76

[ 锚杆自由段长度计算简图 ]

支锚道号
支锚类型
钢筋或
自由段长度
锚固段长度
实配[计算]面积
锚杆刚度

钢绞线配筋
实用值(m)
实用值(m)
(mm2)
(MN/m)
1
锚杆
1E32
11.0
12.5
804[719]
12.50
2
锚杆
1E36
8.5
15.0
1018[852]
19.09
3
锚杆
2E32
6.5
16.0
1608[1243]
34.76
4
锚杆
1E40
5.0
11.0
1257[1121]
37.58

----------------------------------------------------------------------
[ 整体稳定验算 ]
----------------------------------------------------------------------

计算方法：瑞典条分法
应力状态：总应力法
条分法中的土条宽度: 1.00m

滑裂面数据
整体稳定安全系数 Ks = 1.314
圆弧半径(m) R = 17.364
圆心坐标X(m) X = -3.629
圆心坐标Y(m) Y = 13.841

----------------------------------------------------------------------
[ 抗倾覆稳定性验算 ]
----------------------------------------------------------------------
抗倾覆安全系数:

Mp———被动土压力及锚杆力对桩底的弯矩, 其中锚杆力由等值梁法求得;
Ma———主动土压力对桩底的弯矩;

Ks = 0.980 < 1.200, 不满足规范要求!
