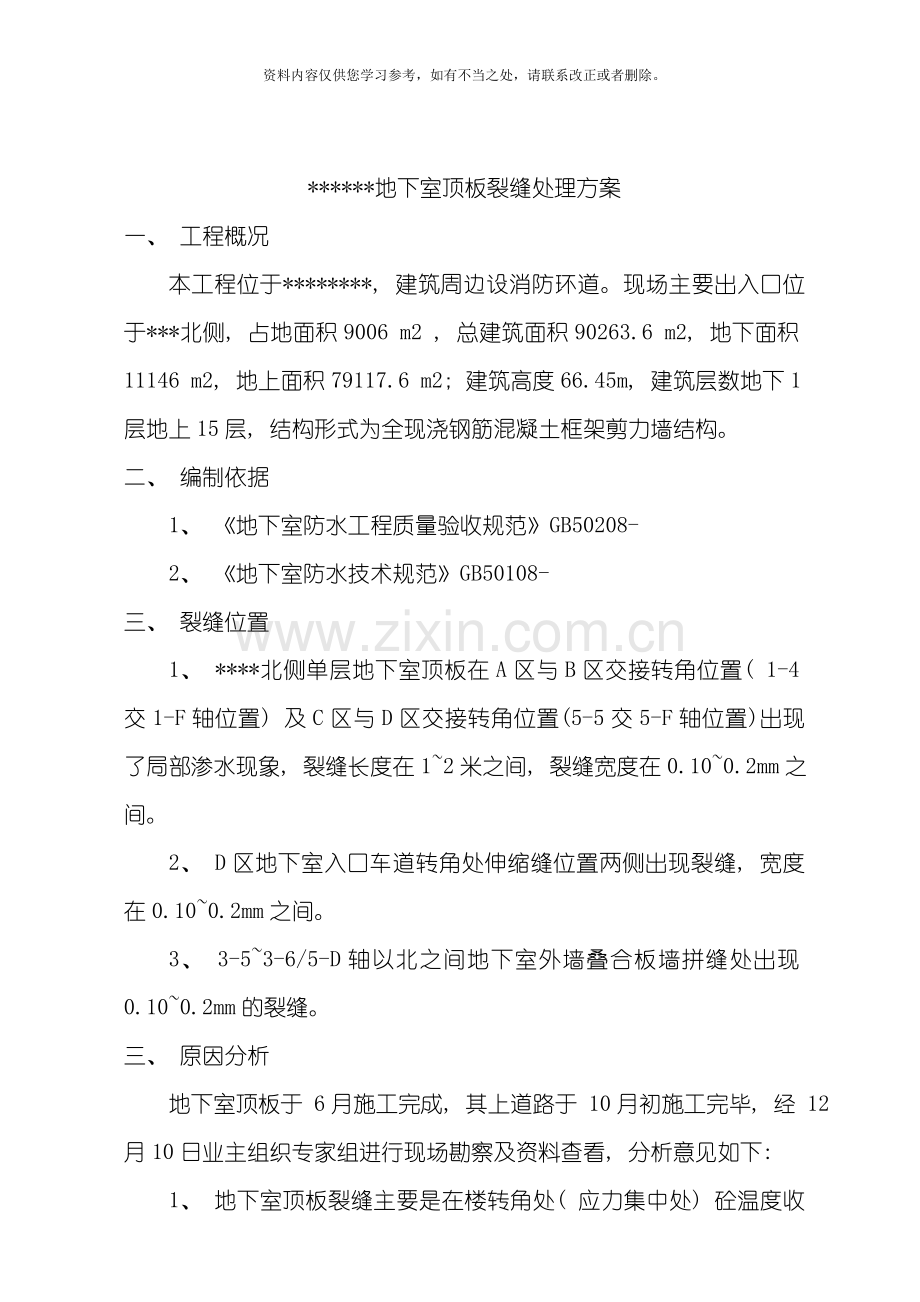

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。*地下室顶板裂缝处理方案一、 工程概况本工程位于*, 建筑周边设消防环道。现场主要出入口位于*北侧, 占地面积9006 m2 , 总建筑面积90263.6 m2, 地下面积11146 m2, 地上面积79117.6 m2; 建筑高度66.45m, 建筑层数地下1层地上15层, 结构形式为全现浇钢筋混凝土框架剪力墙结构。二、 编制依据 1、 地下室防水工程质量验收规范GB50208- 2、 地下室防水技术规范GB50108- 三、 裂缝位置1、 *北侧单层地下室顶板在A区与B区交接转角位置( 1-4交1-F轴位置) 及C区与D区交接转角位置(5-5交5-F轴位置)出现了局部渗水现象, 裂缝长度在12米之间, 裂缝宽度在0.100.2mm之间。2、 D区地下室入口车道转角处伸缩缝位置两侧出现裂缝, 宽度在0.100.2mm之间。3、 3-53-6/5-D轴以北之间地下室外墙叠合板墙拼缝处出现0.100.2mm的裂缝。三、 原因分析 地下室顶板于 6月施工完成, 其上道路于 10月初施工完毕, 经 12月10日业主组织专家组进行现场勘察及资料查看, 分析意见如下: 1、 地下室顶板裂缝主要是在楼转角处( 应力集中处) 砼温度收缩产生的变形裂缝, 需选低温期, 采用柔性处理。2、 坡道侧墙与主体结构之间裂缝为两结构之间设计的变形裂缝, 由于止水带失效导致渗漏, 其仅影响观感, 不影响结构安全, 将渗漏妥善处理好即可。3、 地下室侧墙开裂主要是受上部道路施工影响所致, 现道路已施工结束, 结构已稳定, 需进行有效防水处理。4、 设计院提出的裂缝处理方案是可行的, 建议注意以下几点: 针对裂缝的位置, 走向进一步查明, 特别是柱边裂缝; 裂缝封堵材料采用柔性专用封缝胶。四、 处理措施1、 顶板裂缝及墙板裂缝 ( 1) 材料选择采用水溶性聚氨酯化学灌浆堵漏, 水溶性聚氨酯化学灌浆材料是一种低黏度、 单组份合成高分子聚氨酯材料, 形态为浆体, 它具有遇水产生交联反应, 发泡生成多元网状封闭弹性体的特征。当它被高压注入到混凝土结构裂缝中, 会延展直至将所有缝隙填满, 遇水后( 注水) 伴随交联反应, 释放大量二氧化碳气体, 产生二次渗压, 浆液会进一步压入裂缝的空隙, 使结构裂缝完全充填密实。当浆液遇到混凝土裂缝中的水分会迅速分散、 乳化、 膨胀。水溶性聚胺脂初始膨胀率能够达到100, 形成胶凝体以后, 第一次膨胀消失, 但具有很好的弹性, 成为稳定的类似止水橡皮的弹性体。这样固结的弹性体填充混凝土所有裂缝, 将水流完全地堵塞在混凝土结构体之外, 以达到止水堵漏的目的。( 2) 施工工艺a)清理: 详细检查确定灌浆孔位置及间距( 注浆位置延伸到裂缝两头30cm) 。清理干净需要施工的区域, 凿除砼表面析出物, 确保表面干净。b)钻孔: 使用钻孔工具沿孔洞四周钻泄压孔, 钻头直径为14mm,钻孔角度宜45, 钻孔深度不得大于结构厚度的2/3, 钻孔必须斜穿过主漏水孔, 但不得将结构打穿。因动水较大孔洞内的粉尘会自行冲洗干净。慢渗则分别在渗水面钻梅花孔。用清洗机冲洗灌浆孔, 直至灌浆孔出水清澈则可进行下一步工作。c)埋嘴: 观察主漏水孔的压力, 水流不急压力不大时可用快干堵漏剂埋注灌浆止水针头。当结构达到一定的强度没有渗漏时, 其它泄水孔分别安装膨胀止水针头, 用专用内六角扳手拧紧, 使灌浆嘴周围与钻孔之间无空隙, 不漏水。慢渗也依次安装膨胀止水针头。漏水点分别按层次错位安装25CM、 10CM、 8CM止水针头, 这样灌浆能够从深层至表层完全密实灌浆, 以堵塞所有孔洞、 缝隙。d)灌浆: 使用高压灌浆机试压, 不得超过砼结构受压范围。向灌浆孔内灌注化学灌浆料。单孔逐一连续进行。当相邻孔开始出浆后, 保持压力35分钟, 即可停止本孔灌浆, 改注相邻灌浆孔。待所有的孔都灌完后, 回到先前第一个灌浆孔, 再次灌浆以保证压力最大化。灌浆顺序则为由下向上; 待所有的孔灌完后同样也是回到先前第一个灌浆孔回灌一次。e)拆嘴: 灌浆完毕24小时, 确认不漏即可去掉或敲掉外露的灌浆嘴。清理干净已固化的溢漏出的灌浆液。2、 车道伸缩缝裂缝材料采用成平外墙伸缩缝, 主要起到美观作用。施工方法: a)剔凿: 将裂缝处剔凿成深和宽各2cm的槽, 使水能顺槽流到车道两侧的地板上。b)安装: 按厂家安装工艺进行伸缩缝安装。c)修补: 将伸缩缝污染的外墙涂料打磨后, 重新涂刷。五、 质量管理小组1、 *: 负责队伍的选定及材料的采购, 并组织编制施工方案和审批。2、 *: 方案的编制, 施工过程中的检查验收。3、 *: 施工过程的检查验收及资料的整理。六、 安全注意事项1、 现场接电必须由持上岗证的专业电工操作, 禁止其它人接电。2、 活动脚手架必须经监理验收后方可使用。3、 注意脚下, 防止踏空摔伤。
