四川航天职业技术学院

实训报告书
( 管理工程系)

实 训: 地基与基础
专 业: 建筑工程技术
班 级: 建筑工程技术2班
姓 名: 冯锁鋆
指导老师: 王丽娟

11月25日
一、 实训目的
二、 实训要求
三、 实训内容与步骤
四、 实训心得

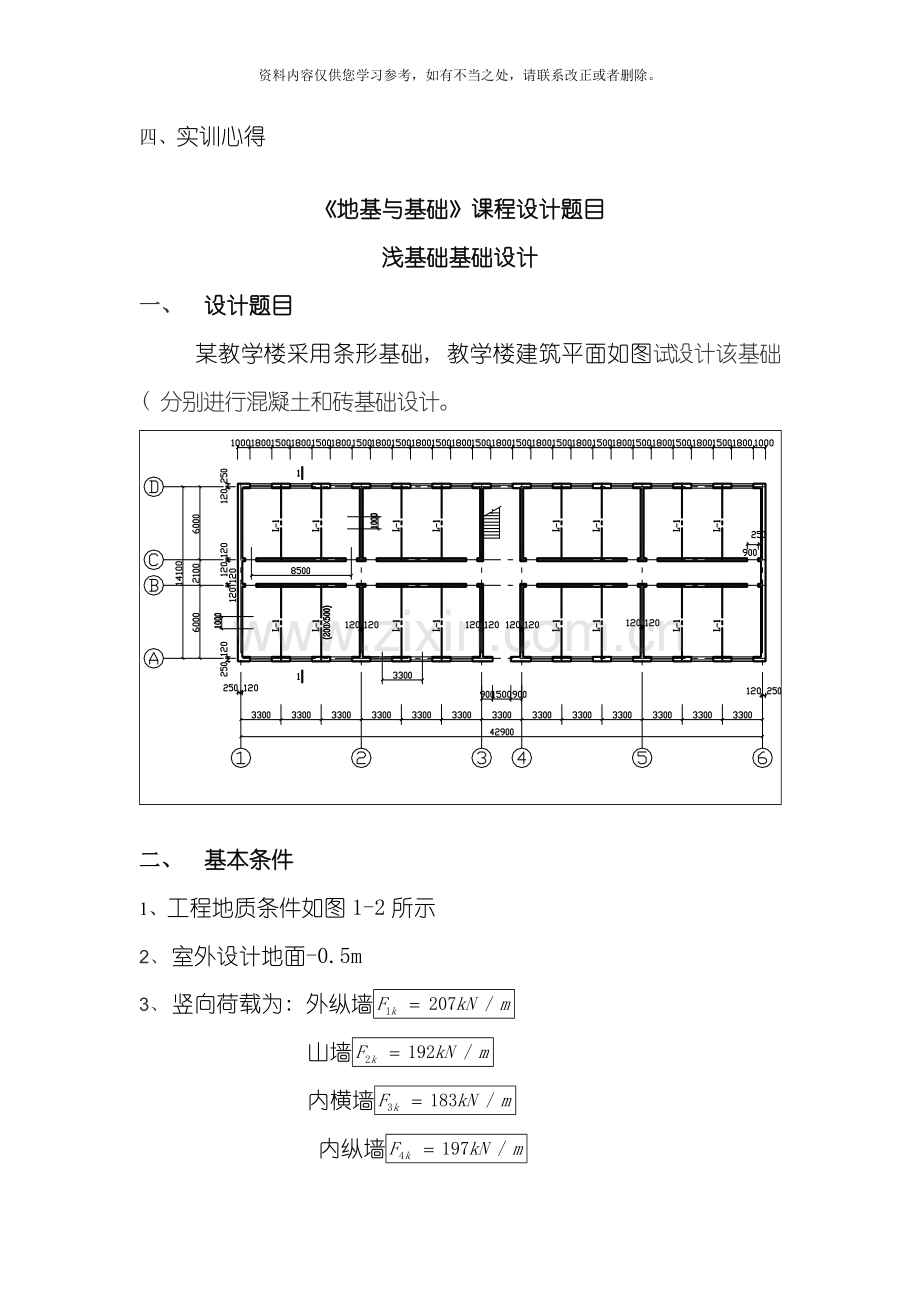

《地基与基础》课程设计题目
浅基础基础设计
一、 设计题目
某教学楼采用条形基础, 教学楼建筑平面如图试设计该基础( 分别进行混凝土和砖基础设计。

二、 基本条件
1、 工程地质条件如图1-2所示
2、 室外设计地面-0.5m
3、 竖向荷载为: 外纵墙
山墙
内横墙
内纵墙
4、 基础采用M5水泥砂浆砌筑, 冻结深度1.5m

基础埋置深度:
d=Z0+200=1500+200=1700mm
m=3
假设b＜3m, 因d=1.7m＞0.5m故只需对地基承载力特征值进行深度修正
fa=196+1.6×17.4×(1.7-0.5)=229.4KN/m2
基础宽度:
外纵墙: b1≥
山墙: b2≥
内横墙: b3≥
内纵墙: b4≥
故b＜3m , 符合假设条件,则初定宽度b=1.2m
基础高度:
基础采用砖块, M5水泥砂浆砌筑。
内横墙和内纵墙基础采用砖块, 允许台阶宽高比［b2/H0=1/1.5］, 则砖基础的高度为:
H0≥
砖基础大放脚采用标准砖砌筑, 每皮宽度0.06m,每皮高度0.12m, 共砌6皮, 则H0=0.12×6=0.72m=0.72m,且小于d=1.7m,符合基础顶部埋在土中的要求。大放脚的底面宽度b0=0.24+2×6×0.06=0.96m,最后取基础宽度b=0.96m。( 如图1-1所示)
外墙和山墙仍采用砖块每层台阶高0.12m , 则每层台阶的允许宽度为b≤
又因单侧6层台阶的总宽度为( 0.96-0.37) m /2=0.295 m故取下5层台阶的宽度都为0.05 m, 第6层取0.045m。
最上一层台阶顶面距室外设计地坪为
( 1.7 -0.12×6) m = 0.98m＞0.1m符合构造要求。( 如图1-2所示)
基础采用C15素混凝土。
内横墙和内纵墙基础采用素混凝土, 允许台阶宽高比［1/1.00］, 则混凝土基础的高度为:
H0≥
取基础台阶每层高度为0.2m, 共砌3层, 则H0=0.2×3=0.6m>0.48m,且小于埋深1.7m, 符合基础顶部埋在土中的要求。基础底面宽度b0=0.24+2×0.2×3=1.44m, ( 如图1-3所示)
外墙和山墙仍采用混凝土, 每层台阶高0.2m , 则每层台阶的允许宽度为b≤
又因单侧3层台阶的总宽度为( 1.44-0.37) m /2=0.535 m故取下2层台阶的宽度都为0.2m, 第3层取0.135m。
最上一层台阶顶面距室外设计地坪为
( 1.7 -0.2×3) m = 1.1＞0.1m符合构造要求。( 如图1-4所示)

软弱下卧层强度验算
1) 基底处附加压力
取内纵墙的竖向压力计算

2) 下卧层顶面处附加压力
因Z/b=3.8/0.96=3.96＞0.5, Es1/Es2=10/2=5
查表得θ=25°则

2） 下卧层顶面处自重压力

4) 下卧层顶面处修正后的地基承载力特征值

5) 验算下卧层的强度
＜=338.56kN/m2
符合要求。

挡土墙设计
1、 已知: 挡土墙墙高7m, 墙背竖直、 光滑, 墙后填土水平。
2、 墙后土层性质
土层编号
名称
厚度( m)
γ
Φ( 。)
С( KPa)
1
碎石土
4
16
37
6
2
强风化泥质粉砂岩
—
25
30
10

3、 基地摩察系数, 地基承载力设计值, 试设计该挡土墙。
