智慧农场演示方案

6
2020年4月19日
文档仅供参考，不当之处，请联系改正。
1. 智慧农场概述
智慧农场是一种以物联网为基础，经过物联化、互联化、智能化的方式，综合无线传感技术、自动控制技术、网络技术和数据库技术实现现代化、智能化管理的农场。为了响应党中央国务院关于实现农业现代化的号召，促进当地农业科技和信息化水平的提升，长沙移动与浩博农庄拟联合建设智慧农场示范产业基地。一期工程建造可自动感知并自动控制各项环境指标的智能温室大棚、智能室外农场和智能鱼塘；建立农产品追溯系统以记录农产品生产、制造、包装、运输到零售过程的数据并提供跟踪溯源。

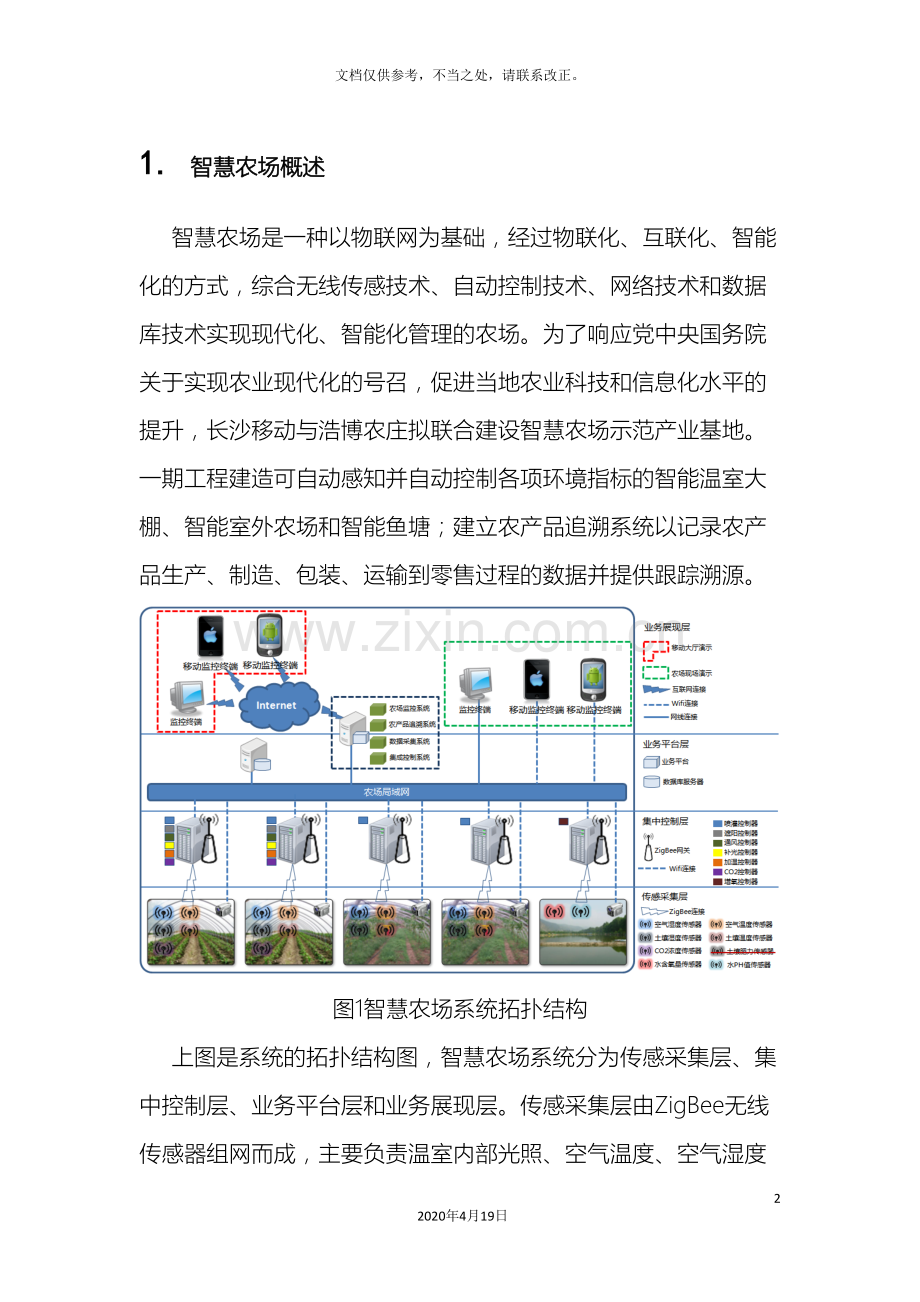

图1智慧农场系统拓扑结构
上图是系统的拓扑结构图，智慧农场系统分为传感采集层、集中控制层、业务平台层和业务展现层。传感采集层由ZigBee无线传感器组网而成，主要负责温室内部光照、空气温度、空气湿度、土壤温度、土壤含水量、二氧化碳浓度等环境数据的采集；集中控制层负责设备控制，经过ZigBee网关接入农场局域网；业务平台层负责业务数据的存储并向展现层提供数据查询的接口和设备控制的接口；业务展现层为用户提供可视化监控，支持PC终端和移动终端。
2. 智慧农场演示方案
1.
2.
2.1. 远程演示
2.1.1. 可视化监控管理系统
远程经过浏览器（需要支持Flash）访问智慧农场可视化监控管理系统，首先需要访问登录页面进行登录：

图2系统登录页示意图
登录后进入系统主界面即可进行监控操作：

图3系统主界面示意图
用户能够在画面上查看智慧农场中所有区域的实时视频，点击右边的缩略视频能够选择为当前的主视频。若一个区域有多个视频，将分格显示，如下图所示：

图4系统主界面示意图（同区域多视频流）
实时监控和图形监控都显示为当前选中区域的环境数据，实时监控显示当前时刻环境数据，若有超过警戒阀值的数据将以红色显示并发出告警蜂鸣。
图形监控默认每5分钟刷新1次，可显示1小时之内的环境数据曲线。
用户能够经过喷灌、遮阳、通风、补光、加温、CO2、增氧等按钮控制相应的设备。若设备支持数量调节则能够采用拖动方式控制数量大小。
用户能够经过点击切换到示意图画面：

图5系统主界面示意图（区域示意图画面）
在示意图画面，用户能够查看到传感器节点或设备（需要设备支持）的当前状态，若传感器节点或设备故障则图上相应图标会发光告警。
在示意图画面，用户能够选中传感器节点或设备（需要设备支持）进行启闭操作。
ü 用户还能够经过用户管理功能对系统用户进行增删查改操作。
ü 用户还能够经过系统设置功能对告警等参数进行设置。
2.1.2. 智慧农场移动版
在智能手机、平板电脑等移动终端上实现对业务平台提供的各项业务功能的可视化展示。
ü 支持iOS4.0以上版本、Android2.2以上版本的移动终端。
2.1.3. 短信演示
系统还能够经过短信方式把感知数据发送到用户手机上，并可接收用户短信指令控制喷灌、遮阳、通风、补光、加温、CO2、增氧等设备的开关。
2.2. 现场演示
在农庄现场也能够经过以上方式进行系统演示，另外，在现场的集中控制箱上提供设备控制按钮，用户能够直接按钮控制设备的启闭。
