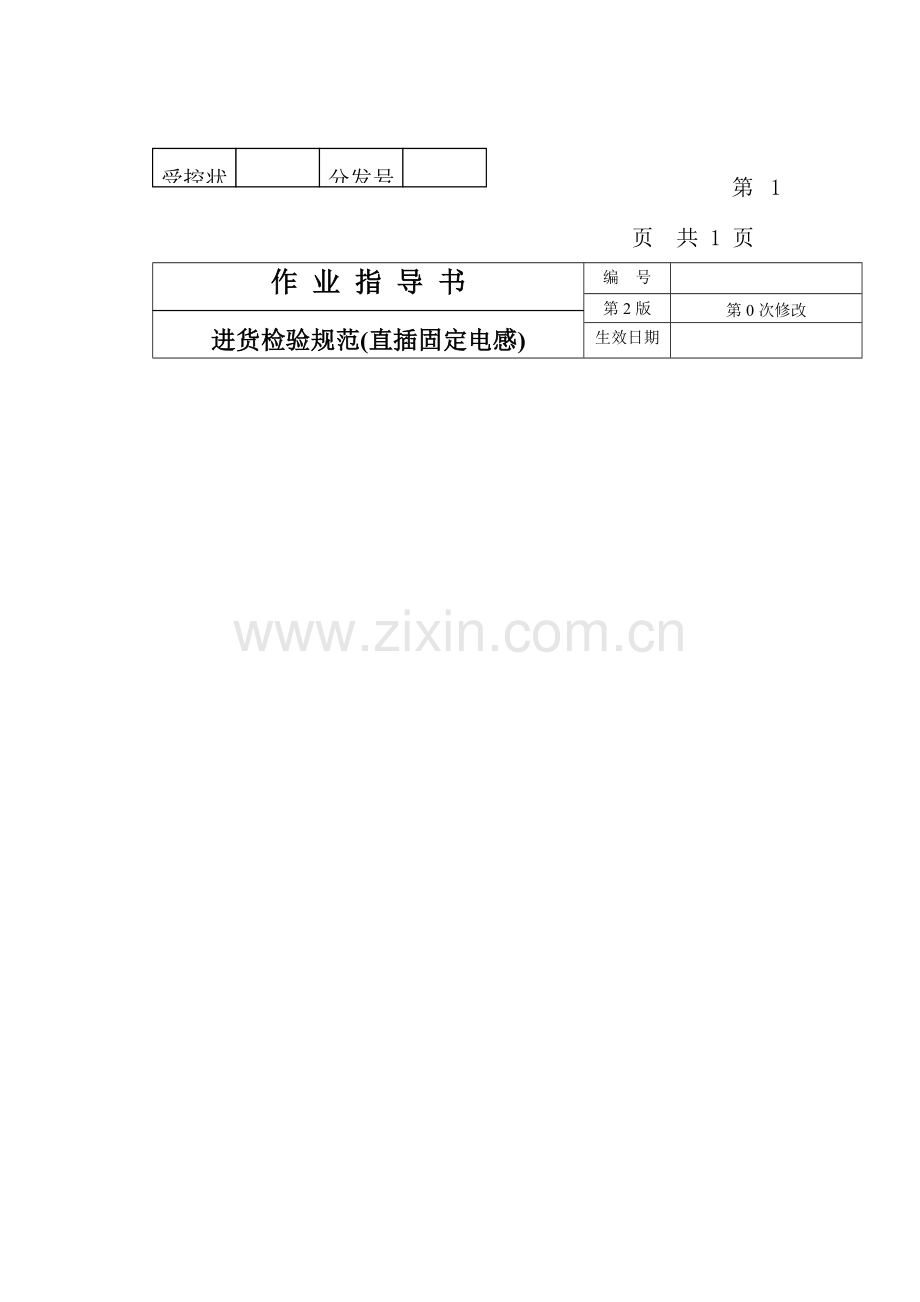

作 业 指 导 书

进货检验规范(直插固定电感)
编 号

第 2 版
第 0 次修改
生效日期

1 目的及适用范围
本检验规范的目的是保证本公司所购直插固定电感的质量符合要求。
本检验规范适用于汉王制造有限公司有特殊要求的直插固定电感(恒温铬铁手工焊接)和无特殊要求的直插固定电感。
2 参照文件:
本作业规范参照本公司程序文件<进货检验控制程序>,<可焊性、耐焊接热实验规范>,
<电子产品(包括元器件)外观检查和尺寸检验规范>以及相关可靠性试验和相关技
术、设计参数资料及GB2828和GB2829抽样检验标准。
3 规范内容:
3.1 测试工量具及仪表:LCR电桥(401A)或不低于本仪表精度的其它仪表,游标卡尺,锡炉,
恒温铬铁, 测力计,浓度不低于95%的酒精
3.2 缺陷分类及定义:
A类:单位产品的极重要质量特性不符合规定,或者单位产品的质量特性极严重不符合规定。
B类:单位产品的重要质量特性不符合规定,或者单位产品的质量特性严重不符合规定。
C类:单位产品的一般质量特性不符合规定,或者单位产品的质量特性轻微不符合规定。

3.3 判定依据:抽样检验依GB2828标准,取一般检验水平Ⅱ;AQL : A类缺陷为0,B类缺陷为0.4,C类缺陷为1.0 。标有◆号的检验项目抽样检验依GB2829标准,规定RQL
为30,DL为III, 抽样方案为:n = 6 , Ac = 0 , Re = 1 。
3.4 检验项目、标准、缺陷分类一览表

缺 陷 分 类
序号
检验项目
验收标准
验收方法及工具
A
B
C
1
感值与偏差
实际电感值应在误差范围内
LCR电桥

√

2
标识
标识完备、准确、无错误
目测

√

3
标识附着力
标识清晰,用浸酒精的棉球擦拭三次后无变化
酒精棉球

√
4
外观检查
无变形、无破损、无污迹,引线无氧化现象
目测

√
5
尺寸及封装
符合设计要求
游标卡尺

√

◆6
可焊性
温度260±10℃, 时间2S , 渗锡表面光滑, 无起珠和波纹状
恒温铬铁或锡炉

√
◆7
耐焊接热
温度260±10℃, 浸锡时间5S后,外观、电气与机械性能良好
恒温铬铁或锡炉

√

8
引出端强度
水平拉力10N,时间5S,无可见损伤
测力计

√

9
包装
包装良好,随附出厂时间及检验合格证
目测

√

4 相关记录与表格
<进货检验报告> HWM-QR099-
