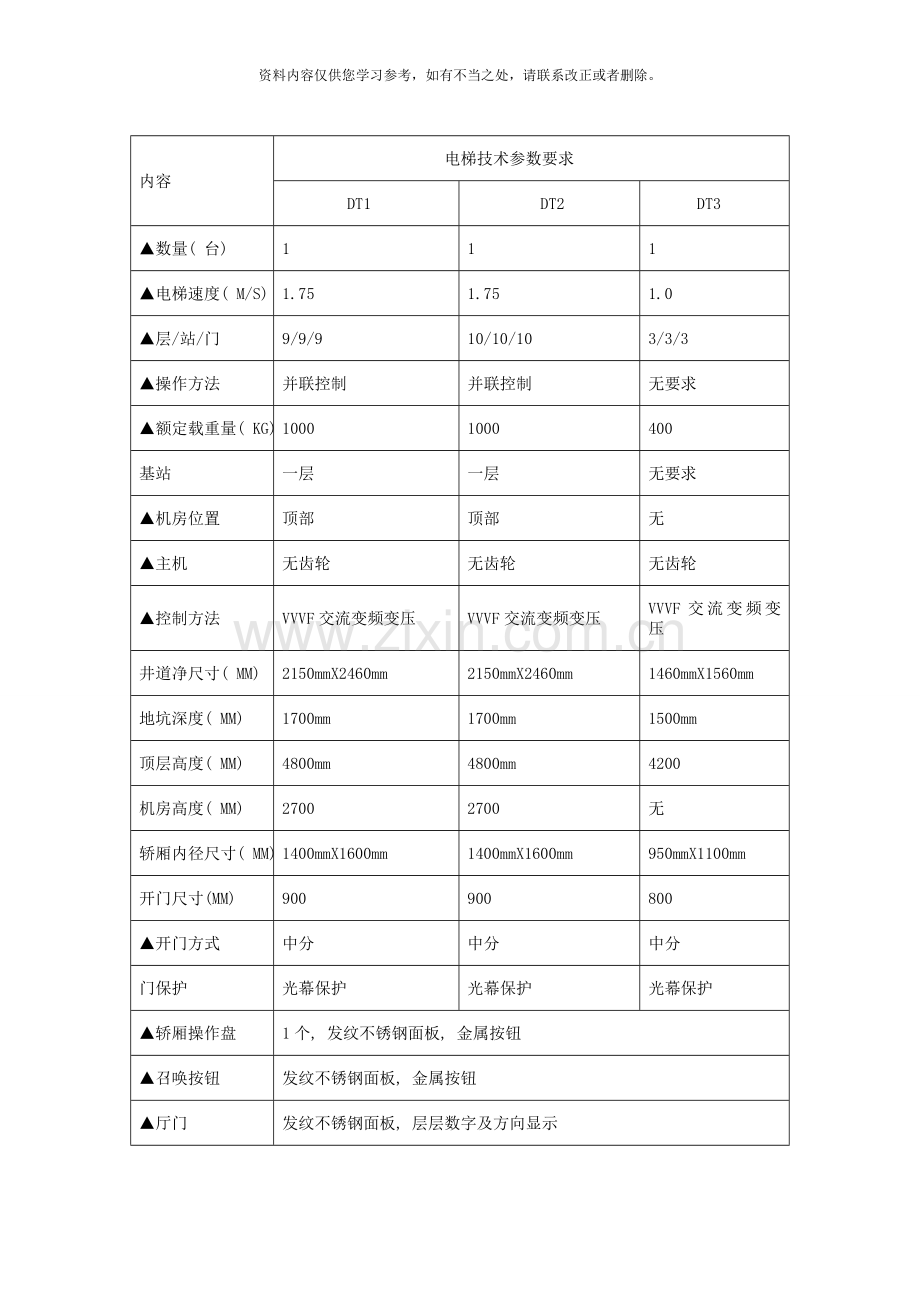

电梯技术参数要求
DT1
DT2
DT3
▲数量( 台)
1
1
1
▲电梯速度( M/S)
1.75
1.75
1.0
▲层/站/门
9/9/9
10/10/10
3/3/3
▲操作方法
并联控制
并联控制
无要求
▲额定载重量( KG)
1000
1000
400
基站
一层
一层
无要求
▲机房位置
顶部
顶部
无
▲主机
无齿轮
无齿轮
无齿轮
▲控制方法
VVVF交流变频变压
VVVF交流变频变压
VVVF交流变频变压
井道净尺寸( MM)
2150mmX2460mm
2150mmX2460mm
1460mmX1560mm
地坑深度( MM)
1700mm
1700mm
1500mm
顶层高度( MM)
4800mm
4800mm
4200
机房高度( MM)
2700
2700
无
轿厢内径尺寸( MM)
1400mmX1600mm
1400mmX1600mm
950mmX1100mm
开门尺寸(MM)
900
900
800
▲开门方式
中分
中分
中分
门保护
光幕保护
光幕保护
光幕保护
▲轿厢操作盘
1个, 发纹不锈钢面板, 金属按钮
▲召唤按钮
发纹不锈钢面板, 金属按钮
▲厅门
发纹不锈钢面板, 层层数字及方向显示

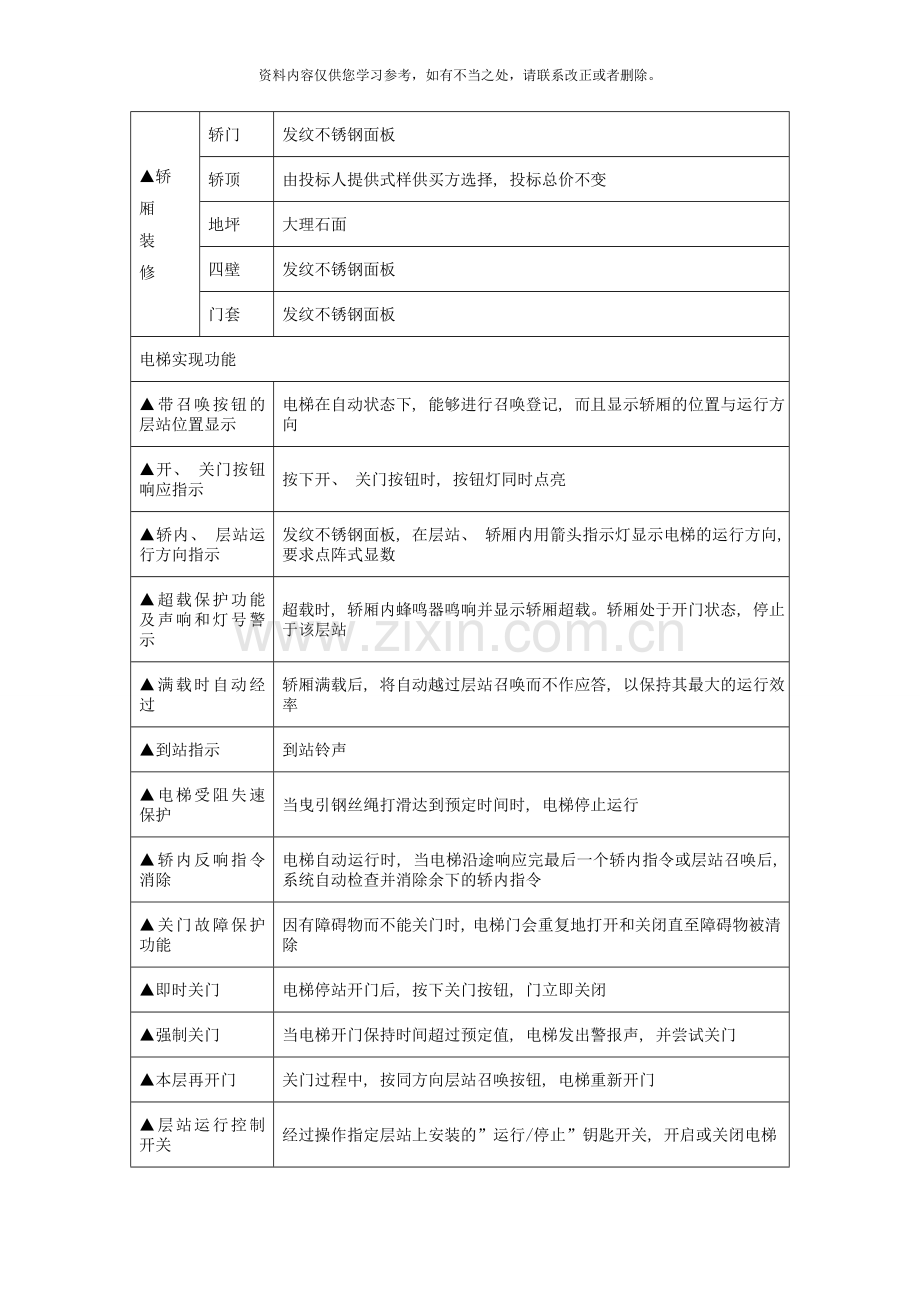

▲轿
厢
装
修
轿门
发纹不锈钢面板
轿顶
由投标人提供式样供买方选择, 投标总价不变
地坪
大理石面
四壁
发纹不锈钢面板
门套
发纹不锈钢面板
电梯实现功能
▲带召唤按钮的层站位置显示
电梯在自动状态下, 能够进行召唤登记, 而且显示轿厢的位置与运行方向
▲开、 关门按钮响应指示
按下开、 关门按钮时, 按钮灯同时点亮
▲轿内、 层站运行方向指示
发纹不锈钢面板, 在层站、 轿厢内用箭头指示灯显示电梯的运行方向, 要求点阵式显数
▲超载保护功能及声响和灯号警示
超载时, 轿厢内蜂鸣器鸣响并显示轿厢超载。轿厢处于开门状态, 停止于该层站
▲满载时自动经过
轿厢满载后, 将自动越过层站召唤而不作应答, 以保持其最大的运行效率
▲到站指示
到站铃声
▲电梯受阻失速保护
当曳引钢丝绳打滑达到预定时间时, 电梯停止运行
▲轿内反响指令消除
电梯自动运行时, 当电梯沿途响应完最后一个轿内指令或层站召唤后, 系统自动检查并消除余下的轿内指令
▲关门故障保护功能
因有障碍物而不能关门时, 电梯门会重复地打开和关闭直至障碍物被清除
▲即时关门
电梯停站开门后, 按下关门按钮, 门立即关闭
▲强制关门
当电梯开门保持时间超过预定值, 电梯发出警报声, 并尝试关门
▲本层再开门
关门过程中, 按同方向层站召唤按钮, 电梯重新开门
▲层站运行控制开关
经过操作指定层站上安装的”运行/停止”钥匙开关, 开启或关闭电梯
▲次层停靠
电梯到达目的层后, 如轿厢门不能完全开启, 则关门前行到下一层, 直到门能完全开启, 恢复正常运行
▲停层开门
电梯停层后自动开门
▲防恶作剧功能
如轿厢内已登记的指令数与乘客数不符, 为避免不必要的停层取消所有指令
▲调整门开启时间
根据轿厢停靠是由楼层召唤还是轿厢召唤所发生, 调整开门时间
▲开门保持按钮
操作此按钮可延长电梯的开门等候时间。另外, 系统将自动把外呼信号分配给其它电梯响应处理
▲轿箱警铃
当电梯发生故障时, 乘客可按动轿内报警按钮, 及时通知外界
▲称重启动
电梯根据轿厢内的负载, 调整启动力矩, 以使电梯启动平稳
▲持续服务
电梯出现故障后, 将自动脱离并联控制
▲自动基站停靠
如果在规定的时间内厅外或轿内无呼叫时,电梯将自动返回预先设定的基站待机,方便乘客使用
▲可自动切断轿厢照明及风扇电源的限时开关
如果在规定的时间内无召唤, 轿厢照明/风扇/空调自动关闭, 以节省能源, 轿厢照明度必须满足监控要求
▲应急照明 (自动充电)
当正常电源中断时, 立即提供轿厢照明
▲排气扇
将轿厢内的废气抽至井道
▲安全停靠
电梯因故停在门区外, 控制器进行安全检测, 若符合启动要求, 则电梯就近停层开门
▲对讲电话
在轿厢内、 机房、 消防监控中心设置对讲电话, 在轿厢内经过对讲电话可与机房通话。在轿厢内预留监控摄像头安装孔
▲火警紧急返回
所有的召唤和指令均取消, 各台电梯立即驶往首层停靠, 并把门打开
▲监控电缆
增加监控随行电缆
▲电梯保修时间及服务
质保期为一年, 每3个月进行一次全面的设备安全检查, 每15天进行一次保养。5分钟电话响应, 30分内投标人或原厂商授权安装人员须到现场对故障进行维修
其 她
投标人提供以下资料提供零部件清单、 型号、 生产国提供关键部位的使用寿命情况, 如: 钢丝绳、 随行电缆、 印机、 门机、 主板电脑、 控制柜和拽引轮, 安全钳等其中投标产品的变频器为进口产品, 并提供原产地证明材料。
