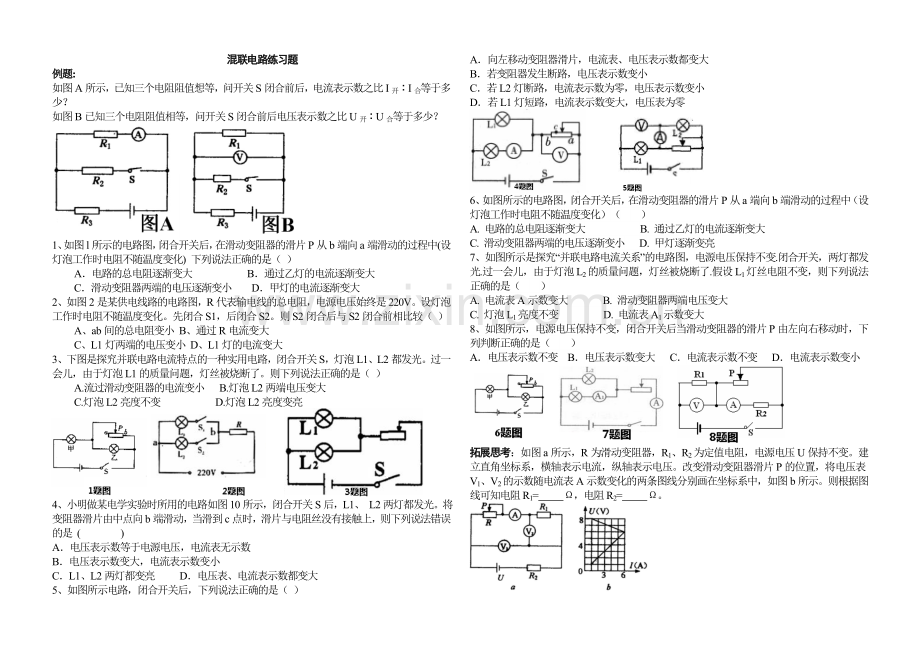

混联电路练习题
例题:
如图A所示，已知三个电阻阻值想等，问开关S闭合前后，电流表示数之比I开∶I合等于多少？
如图B已知三个电阻阻值相等，问开关S闭合前后电压表示数之比U开∶U合等于多少？

1、如图l所示的电路图，闭合开关后，在滑动变阻器的滑片P从b端向a端滑动的过程中(设灯泡工作时电阻不随温度变化) 下列说法正确的是（ ）
A．电路的总电阻逐渐变大 B．通过乙灯的电流逐渐变大
C．滑动变阻器两端的电压逐渐变小 D．甲灯的电流逐渐变大
2、如图2是某供电线路的电路图，R代表输电线的总电阻，电源电压始终是220V。设灯泡工作时电阻不随温度变化。先闭合S1，后闭合S2。则S2闭合后与S2闭合前相比较（ ）
A、ab间的总电阻变小 B、通过R电流变大
C、L1灯两端的电压变小 D、L1灯的电流变大
3、下图是探究并联电路电流特点的一种实用电路，闭合开关S，灯泡L1、L2都发光。过一会儿，由于灯泡L1的质量问题，灯丝被烧断了。则下列说法正确的是（ ）
A.流过滑动变阻器的电流变小 B.灯泡L2两端电压变大
C.灯泡L2亮度不变 D.灯泡L2亮度变亮

4、小明做某电学实验时所用的电路如图10所示，闭合开关S后，L1、 L2两灯都发光。将变阻器滑片由中点向b端滑动，当滑到c点时，滑片与电阻丝没有接触上，则下列说法错误的是 ( )
A．电压表示数等于电源电压，电流表无示数
B．电压表示数变大，电流表示数变小
C．L1、L2两灯都变亮 D．电压表、电流表示数都变大
5、如图所示电路，闭合开关后，下列说法正确的是（ ）
A．向左移动变阻器滑片，电流表、电压表示数都变大
B．若变阻器发生断路，电压表示数变小
C．若L2灯断路，电流表示数为零，电压表示数变小
D．若L1灯短路，电流表示数变大，电压表为零

6、如图所示的电路图，闭合开关后，在滑动变阻器的滑片P从a端向b端滑动的过程中（设灯泡工作时电阻不随温度变化）（　　）
A. 电路的总电阻逐渐变大 B. 通过乙灯的电流逐渐变大
C. 滑动变阻器两端的电压逐渐变小 D. 甲灯逐渐变亮
7、如图所示是探究“并联电路电流关系”的电路图，电源电压保持不变.闭合开关，两灯都发光.过一会儿，由于灯泡L2的质量问题，灯丝被烧断了.假设L1灯丝电阻不变，则下列说法正确的是（　　）
A. 电流表A示数变大 B. 滑动变阻器两端电压变大
C. 灯泡L1亮度不变 D. 电流表A1示数变大
8、如图所示，电源电压保持不变，闭合开关后当滑动变阻器的滑片P由左向右移动时，下列判断正确的是（　　）
A．电压表示数不变 B．电压表示数变大 C．电流表示数不变 D．电流表示数变小

拓展思考：如图a所示，R为滑动变阻器，R1、R2为定值电阻，电源电压U保持不变。建立直角坐标系，横轴表示电流，纵轴表示电压。改变滑动变阻器滑片P的位置，将电压表V1、V2的示数随电流表A示数变化的两条图线分别画在坐标系中，如图b所示。则根据图线可知电阻R1= Ω，电阻R2= Ω。
