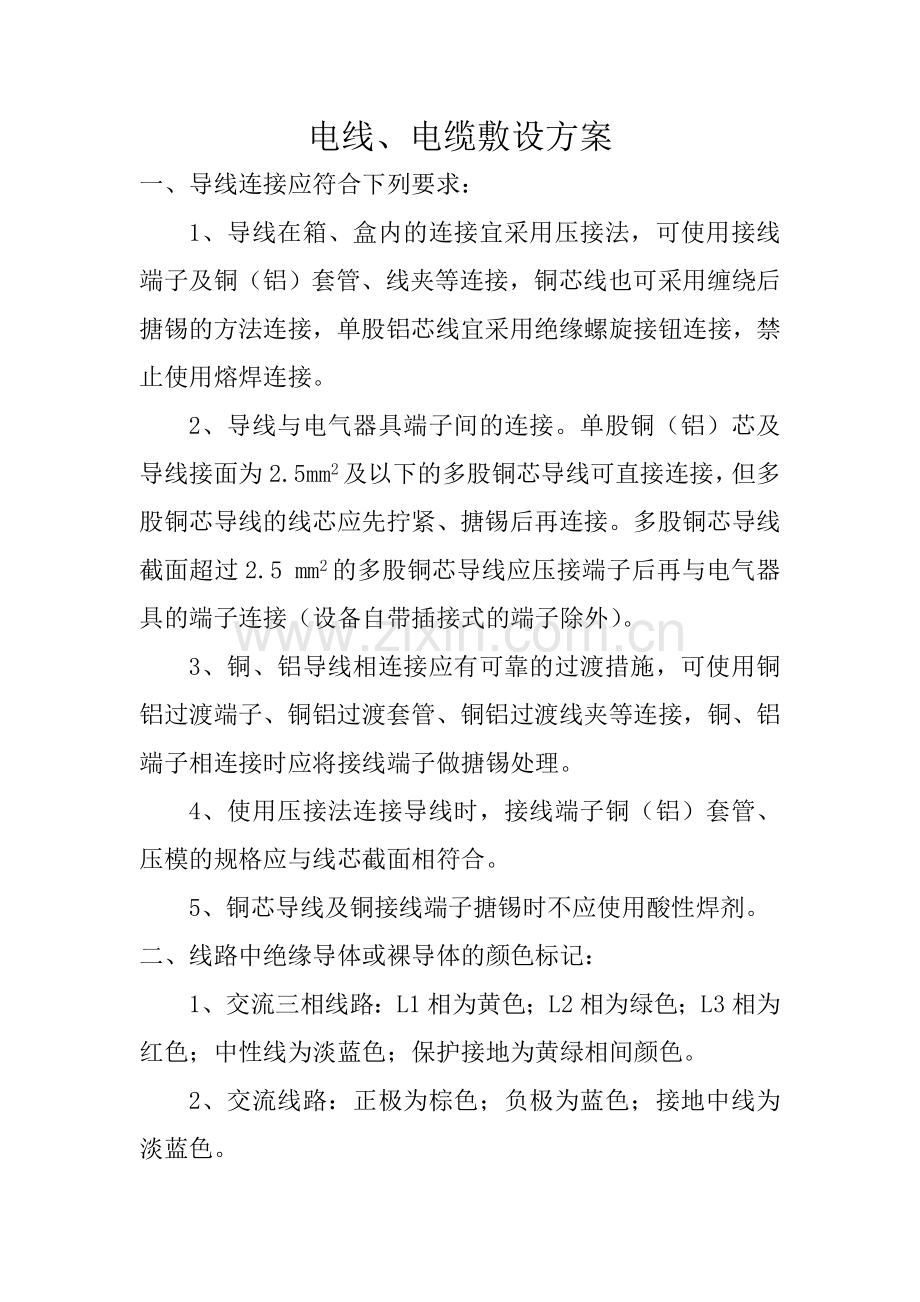

电线、电缆敷设方案
一、导线连接应符合下列要求：
1、导线在箱、盒内的连接宜采用压接法，可使用接线端子及铜（铝）套管、线夹等连接，铜芯线也可采用缠绕后搪锡的方法连接，单股铝芯线宜采用绝缘螺旋接钮连接，禁止使用熔焊连接。
2、导线与电气器具端子间的连接。单股铜（铝）芯及导线接面为2.5mm2及以下的多股铜芯导线可直接连接，但多股铜芯导线的线芯应先拧紧、搪锡后再连接。多股铜芯导线截面超过2.5 mm2的多股铜芯导线应压接端子后再与电气器具的端子连接（设备自带插接式的端子除外）。
3、铜、铝导线相连接应有可靠的过渡措施，可使用铜铝过渡端子、铜铝过渡套管、铜铝过渡线夹等连接，铜、铝端子相连接时应将接线端子做搪锡处理。
4、使用压接法连接导线时，接线端子铜（铝）套管、压模的规格应与线芯截面相符合。
5、铜芯导线及铜接线端子搪锡时不应使用酸性焊剂。
二、线路中绝缘导体或裸导体的颜色标记：
1、交流三相线路：L1相为黄色；L2相为绿色；L3相为红色；中性线为淡蓝色；保护接地为黄绿相间颜色。
2、交流线路：正极为棕色；负极为蓝色；接地中线为淡蓝色。
3、绿黄双色线只用于标记保护接地不能用于其他目的。淡蓝色只用于中性线或中间线。敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。
三、电力电缆在终端与接头附近宜留有备用长度。
四、电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架及地面摩擦拖拉。
五、电力电缆接头的布置应符合下列要求：
1、并列敷设的电缆，其接头的位置宜相互错开。
2、电缆明敷时的街头，应用托板托直固定；
3、直埋电缆线盒外面应有防止机械损伤的保护盒。
六、电缆敷设适应排列整齐，不宜交叉，加以固定，并及时装设标志牌。
在下列地方应将电缆加以固定：
1、垂直敷设或超过45度倾斜的电缆在每个支架上；桥架上每隔2米处；
2、水平敷设的电缆，在电缆首末两端及转弯、电缆接头的来年感端处；当对电缆间距有要求时，每隔5-10米处；
七、电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见附表:
电缆最小允许弯曲半径
序号
电缆种类
最小允许弯曲半径
1
无铅包钢铠护套的橡皮绝缘电力电缆
10D(D为电缆外径)
2
有钢铠护套的橡皮绝缘电力电缆
20D(D为电缆外径)
3
聚氯乙烯绝缘电力电缆
10D(D为电缆外径)
4
交联聚氯乙烯绝缘电力电缆
15D(D为电缆外径)
5
多心控制电缆
10D(D为电缆外径)
矿物绝缘电缆最小允许弯曲半径
电缆外径D（mm）
D＜7
7≤D＜12
12≤D＜15
D≥15
电缆内侧最小弯曲半径
2D
3D
4D
6D

八、 电缆的防火阻燃应采取下列措施：
1、在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，用防火堵料密实封堵。
2、对重要回路的电缆，可单独敷设于专门的沟道中或耐火封闭槽盒内，或对其施加防火涂料、防火包带。
3、在电力电缆接头两侧及相邻电缆2-3米长的区段加防火涂料或防火包带。
九、安全技术措施
1、进入施工现场人员必须带好安全帽，高空作业必须佩带安全带，不准穿拖鞋和高跟鞋上工地。
2、班组确保每天上班前对职工进行安全生产班前教育，强调安全生产的重要性和必要性；增强职工的安全意识；
4、使用八字梯时，梯子之间的保险绳要牢固可靠，严禁无保险绳上梯施工。
5、确保临时用电接线规范，不私拉乱接，所有线路必须全部架空；
6、电井施工必须做到上封下堵，确保人身安全；
7、严禁酒后上班，严禁高空抛物，严禁高空嬉闹。
8、做好施工现场防火工作，严禁在易燃品仓库、易爆处燃烧易燃物、吸烟。
9、施工现场严禁随地大小便。
10、施工现场应做到工完料清、场地清。
11、施工现场应做到三不伤害：我不伤害自己、我不伤害别人、我不被别人伤害，做到安全时刻在心中。
12、文明施工，人人有责，安全生产，齐抓共管，发现违章作业，人人指出，对其进行批评教育。
