支架体系计算(1.2m厚板).docx

上传人:二*** 文档编号:4750942 上传时间:2024-10-11 格式:DOCX 页数:4 大小:22.24KB
下载 相关 举报

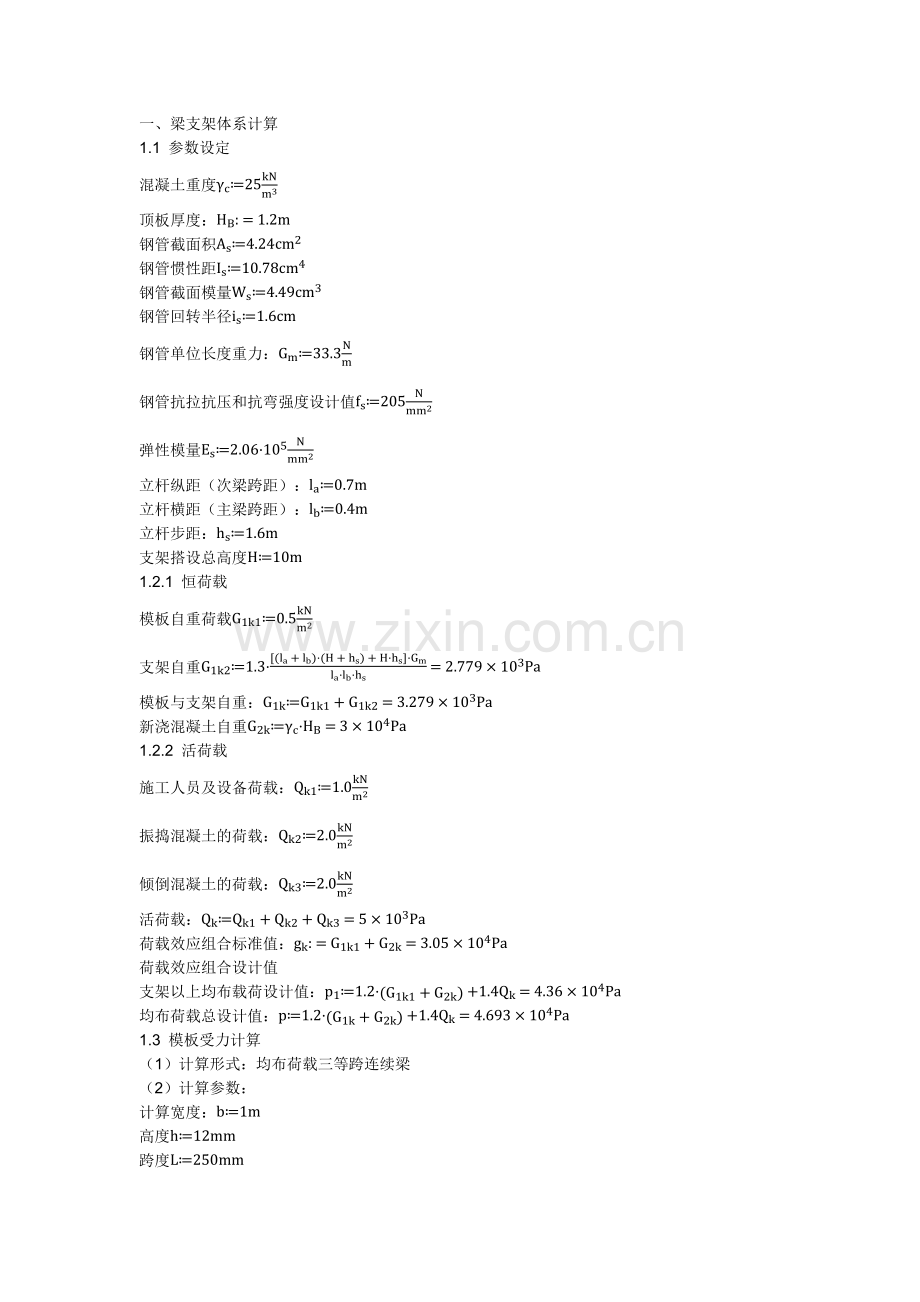

支架体系计算(1.2m厚板).docx_第1页
第1页 / 共4页
本文档共4页,全文阅读请下载到手机保存,查看更方便
资源描述
一、梁支架体系计算 1.1 参数设定 混凝土重度γc≔25kNm3 顶板厚度:HB:=1.2m 钢管截面积As≔4.24cm2 钢管惯性距Is≔10.78cm4 钢管截面模量Ws≔4.49cm3 钢管回转半径is≔1.6cm 钢管单位长度重力:Gm≔33.3Nm 钢管抗拉抗压和抗弯强度设计值fs≔205Nmm2 弹性模量Es≔2.06·105Nmm2 立杆纵距(次梁跨距):la≔0.7m 立杆横距(主梁跨距):lb≔0.4m 立杆步距:hs≔1.6m 支架搭设总高度H≔10m 1.2.1 恒荷载 模板自重荷载G1k1≔0.5kNm2 支架自重G1k2≔1.3·la+lb·H+hs+H·hs·Gmla·lb·hs=2.779×103Pa 模板与支架自重:G1k≔G1k1+G1k2=3.279×103Pa 新浇混凝土自重G2k≔γc·HB=3×104Pa 1.2.2 活荷载 施工人员及设备荷载:Qk1≔1.0kNm2 振捣混凝土的荷载:Qk2≔2.0kNm2 倾倒混凝土的荷载:Qk3≔2.0kNm2 活荷载:Qk≔Qk1+Qk2+Qk3=5×103Pa 荷载效应组合标准值:gk:=G1k1+G2k=3.05×104Pa 荷载效应组合设计值 支架以上均布载荷设计值:p1≔1.2·G1k1+G2k+1.4Qk=4.36×104Pa 均布荷载总设计值:p≔1.2·G1k+G2k+1.4Qk=4.693×104Pa 1.3 模板受力计算 (1)计算形式:均布荷载三等跨连续梁 (2)计算参数: 计算宽度:b≔1m 高度h≔12mm 跨度L≔250mm 抗弯强度设计fi≔35Nmm2=3.5×107Pa 抗弯截面抵抗矩Wi≔b6·h2=2.4×104·mm3 截面贯性矩:Ii≔b⋅h312=1.44×10-7m4 扰度容许值vmax≔L250=1×10-3m 弹性模量:Ei≔9898Nmm2 (3)正应力计算 均布线荷载设计值:q≔p1⋅b=43.6Nmm 最大弯矩设计值:Mmax≔q⋅L210=2.725×105⋅N⋅mm 最大正应力:σ≔MmaxWi=11.354⋅Nmm2 小于fi≔35⋅Nmm2 满足强度要求 (5)剪应力计算 剪力设计值:V≔0.6q·L=6.54×103N 最大剪应力:τ≔3V2b·h=0.818·Nmm2 小于抗剪强度1.4Nmm2 (6)扰度计算: 均布线荷载标准值:ql≔gk·b=30.5·Nmm 扰度值:v≔0.677·ql·L4100·Ei·Ii=5.659×10-4m 小于vmax=1×10-3m 满足刚度要求 1.4 次梁受力计算 (1)计算形式:均布荷载三等跨连续梁 (2)计算参数 间距B≔250mm 跨度L≔la 宽度:b≔50mm 高度:h≔100mm 弹性模量:E≔9000Nmm2 抗弯截面抵抗矩:W≔b·h26=83.333·cm3 截面贯性矩:I≔b⋅h312=4.167×10-6m4 扰度容许值vmax≔L400=1.75×10-3m (3)抗弯强度验算 均布线荷载设计值:q≔p1⋅B=10.9·Nmm 最大弯矩设计值:Mmax≔q⋅L210=5.341×105⋅N⋅mm 最大正应力:σ≔MmaxW=6.409⋅Nmm2 小于fm≔13⋅Nmm2 满足强度要求 (4)抗剪强度验算 剪力设计值:V≔0.6q·L=4.578×103N 最大剪应力:τ≔3V2b·h=1.373·Nmm2 小于抗剪强度1.4·Nmm2 (5)扰度计算 均布线荷载标准值:ql≔gk·B=7.625×103·Nm 扰度值:v≔0.677·ql·la4100·E·I=1.322mm 小于vmax=2mm 1.5 主梁受力计算 (1)计算形式:均布荷载三等跨连续梁 (2)计算参数 间距:B≔la 跨度L≔lb 扰度容许值vmax≔L400=1×10-3m (4)正应力强度验算 均布线荷载设计值:q≔pl⋅B=3.052×104·Nm 最大弯矩设计值:Mmax≔q⋅L210=4.883×105⋅N⋅mm 最大正应力:σ≔MmaxWs=108.757⋅Nmm2 小于fs=205⋅Nmm2 满足强度要求 (5)抗剪强度验算 剪力设计值:V≔0.6q·L=7.325×103N 最大剪应力:τ≔3V2As=25.913·Nmm2 小于抗剪强度fs=205⋅Nmm2 (6)扰度计算 均布线荷载标准值:ql≔gk·B=21.35·Nmm 扰度值:v≔0.677·ql·L4100·Es·Is=0.167mm 小于vmax=1.75mm 满足刚度要求 1.6 立杆稳定性计算 立杆杆件的轴向力设计值:N0≔p·la·lb=1.314×104N 模板支架立杆伸出顶层水平杆件中心线至模板支撑点距离:a≔250mm 立杆计算高度:l0≔hs+2·a=2.1m 立杆柔度:λ≔l0is=131.25 小于λ=150 查表得轴心受压构件稳定性系数:Ψ≔0.391 校核稳定性:N0Ψ·As=79.27Nmm2 小于fs=205⋅Nmm2 满足稳定性和刚度要求
