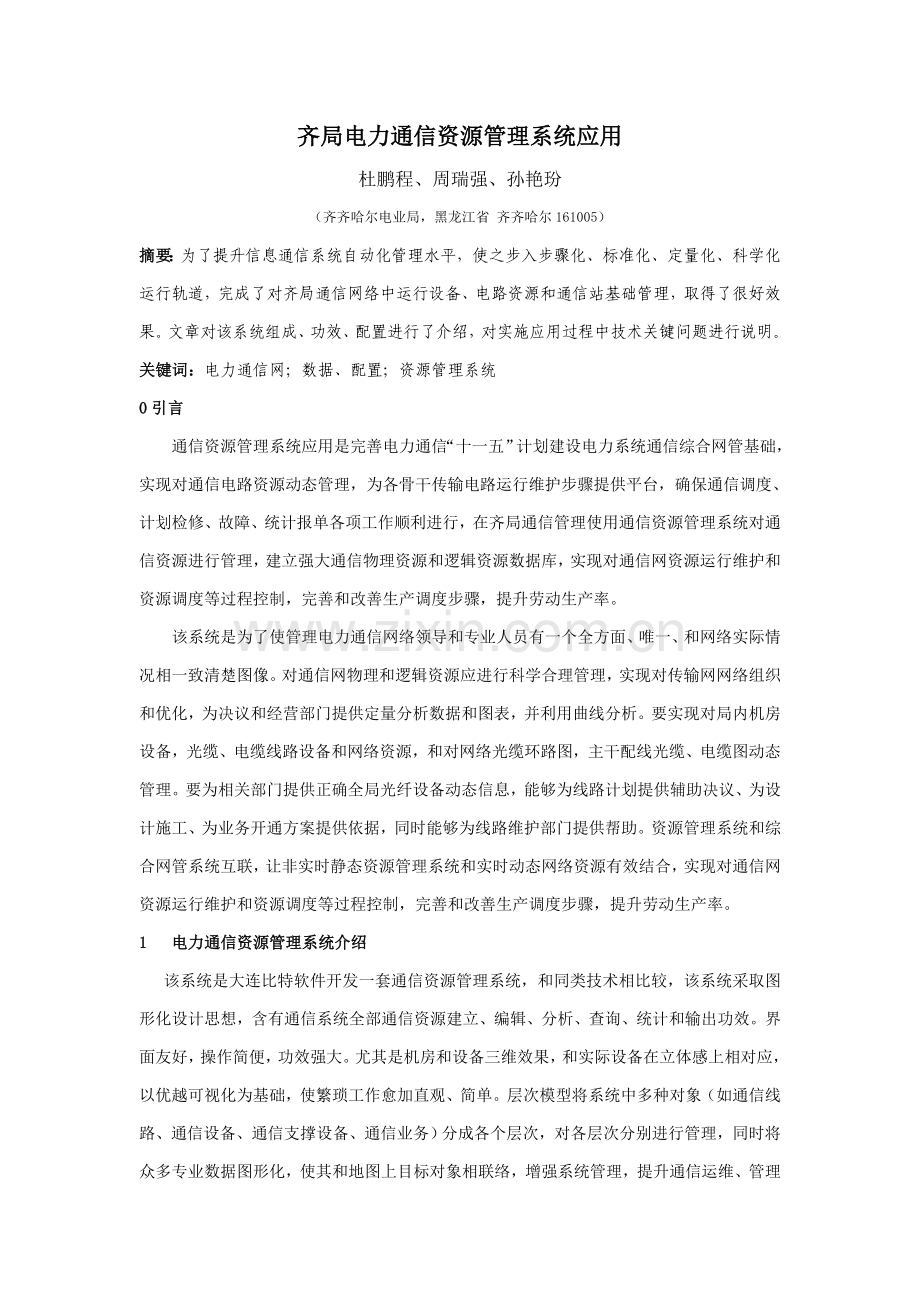

齐局电力通信资源管理系统应用
杜鹏程、周瑞强、孙艳玢
（齐齐哈尔电业局，黑龙江省 齐齐哈尔161005）
摘要：为了提升信息通信系统自动化管理水平，使之步入步骤化、标准化、定量化、科学化运行轨道，完成了对齐局通信网络中运行设备、电路资源和通信站基础管理，取得了很好效果。文章对该系统组成、功效、配置进行了介绍，对实施应用过程中技术关键问题进行说明。
关键词：电力通信网；数据、配置；资源管理系统
0引言
通信资源管理系统应用是完善电力通信“十一五”计划建设电力系统通信综合网管基础，实现对通信电路资源动态管理，为各骨干传输电路运行维护步骤提供平台，确保通信调度、计划检修、故障、统计报单各项工作顺利进行，在齐局通信管理使用通信资源管理系统对通信资源进行管理，建立强大通信物理资源和逻辑资源数据库，实现对通信网资源运行维护和资源调度等过程控制，完善和改善生产调度步骤，提升劳动生产率。
该系统是为了使管理电力通信网络领导和专业人员有一个全方面、唯一、和网络实际情况相一致清楚图像。对通信网物理和逻辑资源应进行科学合理管理，实现对传输网网络组织和优化，为决议和经营部门提供定量分析数据和图表，并利用曲线分析。要实现对局内机房设备，光缆、电缆线路设备和网络资源，和对网络光缆环路图，主干配线光缆、电缆图动态管理。要为相关部门提供正确全局光纤设备动态信息，能够为线路计划提供辅助决议、为设计施工、为业务开通方案提供依据，同时能够为线路维护部门提供帮助。资源管理系统和综合网管系统互联，让非实时静态资源管理系统和实时动态网络资源有效结合，实现对通信网资源运行维护和资源调度等过程控制，完善和改善生产调度步骤，提升劳动生产率。
1 电力通信资源管理系统介绍
该系统是大连比特软件开发一套通信资源管理系统，和同类技术相比较，该系统采取图形化设计思想，含有通信系统全部通信资源建立、编辑、分析、查询、统计和输出功效。界面友好，操作简便，功效强大。尤其是机房和设备三维效果，和实际设备在立体感上相对应，以优越可视化为基础，使繁琐工作愈加直观、简单。层次模型将系统中多种对象（如通信线路、通信设备、通信支撑设备、通信业务）分成各个层次，对各层次分别进行管理，同时将众多专业数据图形化，使其和地图上目标对象相联络，增强系统管理，提升通信运维、管理水平。
1.1系统组成
此系统由计算机硬件和应用软件组成。
1.1.1 系统软件体系结构
系统软件采取：windows Server 平台，数据库：SQL Server 。
在以上系统之上开发应用程序，应用程序依据数据库系统定义数据接口存取资源数据，数据接口开放性是决定应用程序功效关键原因，数据库接口规范性和稳定性经过应用程序反应出资源管理系统对资源规范化统一管理能力。
1.1.2 硬件组成
网络资源管理系统平台硬件以下：
（1）数据库服务器：存放本系统全部资源管理数据。
（2）资源管理应用服务器：处理一切后台任务，如系统定时更新、和其它系统通信等。
（3）一般工作站：一般用户（资源管理人员）进行资源查询、建立、删除、修改和更新等日常操作工作平台。
（4）系统管理工作站：系统管理人员对本资源管理系统进行管理和维护工作平台。
（5）网络系统：用户经过网络系统和服务器进行通信和交互。
1.2功效介绍
1.2.1　菜单操作
登录完成后，即可进入“通信资源管理系统”主界面，主界面带有电子地图、通信站栏、导航栏和输出栏等。第一次进入时，主界面电子地图是一个全幅地图。菜单操作关键有查看、编辑、查询、统计、工具等功效。
1.2.2 线路管理
线路管理是建立在局站之间，局站是通信系统基础要素之一，在通信资源管理系统分层管理第一级上，在地图上建立。
局站分成不一样类型，通常是根据变电站不一样类型来分，有局端站（通信企业，供电局），用户站，500KV变电站，220KV变电站，110KV变电站， 35KV变电站和电厂。不一样局站，有不一样图标，能够在通信站栏控制其显示和关闭。
线路管理包含光缆、电缆、杆塔和人井、Τ接、交接箱和分线箱等通信线路多种资料，如线缆长度、芯数、型号、空闲、生产厂家、T接点、交接箱使用情况等信息。

齐齐哈尔电业局通信线路示意图
1.2.3 机房管理
通信机房是通信系统组成单位，在通信栏中左键双击选中站名，进入下一级后，鼠标右键点击局站名称，即可新建机房并输入对应机房名称和尺寸。
机房建立后，在主界面显示机房平面图和立体图，能够在平面图上，按实际位置摆放设备。机房平面图支持平面坐标系，机房左下角是坐标原点，移动鼠标后会在窗口左下角显示目前直角坐标值。
　　在机房中能够设置机架和连接联络电缆及光缆，联络光缆和电缆是建立在站内机房之间或机房内，也能够是一端是本部门站而另一端是其它部门站（比如：远动、继机电保护或联通、网通等），站间光缆和电缆（外电缆和外光缆）应该在地图上建立，切不能够此方法建立。
照片显示功效，假如系统管理员在服务器上建立了机房和机架照片库，则用户能够在机房中点击右键，选择机房照片项，则能够显示照片（能够是多幅照片），选择机房3D显示，放大机架，用户能够看到机架前后面照片。

齐齐哈尔电业局通调楼交换机房机架面板视图
1.2.4 设备管理
该系统设备资料管理包含交换机、光端机、数字配线架、光配线架和设备之间关联、复用和相互连接。
设备关联是指配线架端子和设备板卡时隙之间物理或逻辑连接，有64K关联、2M关联、光路关联、复接等线缆接续等。

齐齐哈尔电业局通信光纤网络拓扑图
1.2.5 查询和统计
本系统提供了强大查询和统计功效,能够实现电话查询,设备查询,业务查询,设备索引,线缆统计,设备统计,配线统计,电路统计,业务统计,杆塔/人井统计,局站统计等功效。

2 在实际应用中技术关键
2.1 设备统一标识问题
通信资源是一项运行管理长久资源，一旦建立系统，数据进入数据库，编码就基础固定。同时，整个电力通信和电信不一样，含有OPGW 、ADSS 等特殊光缆，含有电力载波等特殊通信方法，不能照搬电信运行商编码规范。所以，在实施前，一定要制订科学标识编码规范，为达成行业互联互通，编码规范应全行业统一。黑龙江电力制订了《黑龙江省电力通信管理规程》中对设备标识编码命名规范，齐地域网全部必需实施这个规范。
2.2 数据录入问题
建立资源管理系统只是工作完成了二分之一，还有大量工作是数据录入。在项目实施前，一定要计划好数据搜集、整理、录入人力、物力立即间，并要求系统含有手工、批量（Excel 或Access 数据表）、从其它系统导入等录入工具。在系统投运后，仍要经过闭环管理（工作从通信资源管理系统开始，到资源管理系统数据修改作为结束）来实现数据立即更新和正确。
2.3 通信资源管理系统和通信网管关系
通信资源管理系统和通信专业网管相互独立，可独立运行。通信资源管理系统和通信网管数据库应该统一。通信资源管理系统数据应含有从网管半自动导入。
3 数据采集、录入及应用效果
9月，我工区开展通信资源管理信息系统数据采集、录入工作，并按专业及录入内容分为交换、传输和线路三个组分别进行，由传输和交换小组首优异行站点、机房和设备数据录入，同时线路小组在站点录入完成后实现对光缆、电缆、光电交接箱等数据录入。经过7个月工作完成资源管理系统数据录入。
该系统自应用以来，在通信资源管理方面，已充足实现本局对通信资源系统管理，确定某个资源具体路由，和网络资源存在状态、位置、方法、和其它资源关系等方面完整统计；某一资源是否承载着上一层业务，是否被占用，被谁占用等；管道中是否穿有光缆电缆，光纤中是否承载着传输系统，传输系统中有多少电路，电路中承载是什么业务等全部可由资源管理系统表现，提升资源使用效率。
4 结束语
电力系统通信资源管理系统是齐局在黑龙江省电力系统首次应用，该系统覆盖了齐局电力通信网络中维护范围内全部通信资源运，该系统自应用以来，在通信资源管理方面，已充足实现本局对通信资源系统管理，实现了班组之间通信资源共享显著地提升了工作效率，真正地使齐局通讯工区在管理创新、技术创新、提升工作效率和服务水平等方面，迈上了新台阶。

参考文件：
[1]通信专业规程、要求、管理措施及文件汇编 黑龙江省电力.5
[2]通信资源管理系统使用手册（3.0版）大连比特软件
[3]刘畅，何林宏.云南电力通信资源管理系统组建及其应用 电力系统通信.5
