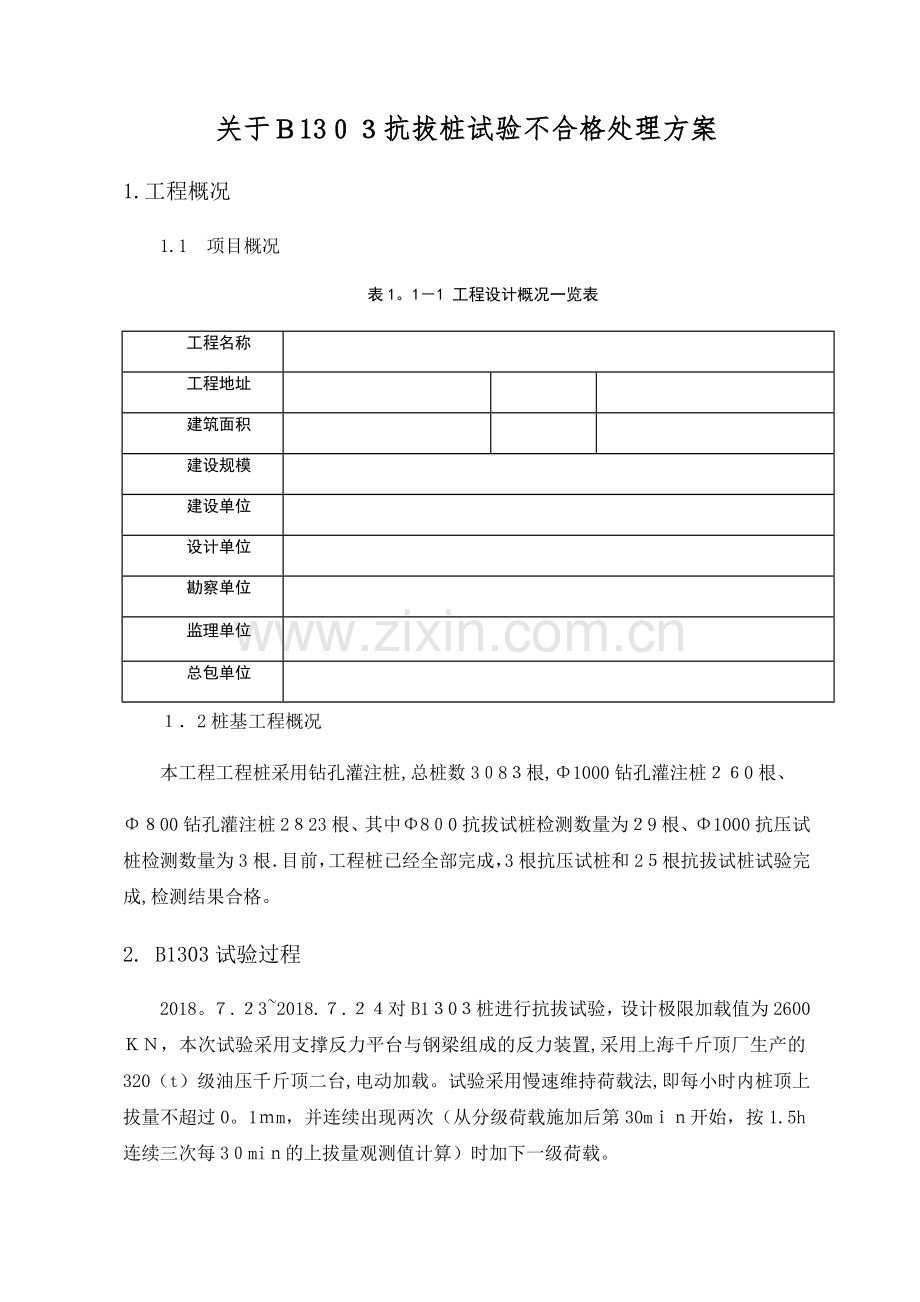

关于B1303抗拔桩试验不合格处理方案 1.工程概况 1.1 项目概况 表1。1-1 工程设计概况一览表 工程名称 工程地址 建筑面积 建设规模 建设单位 设计单位 勘察单位 监理单位 总包单位 1.2桩基工程概况 本工程工程桩采用钻孔灌注桩,总桩数3083根,Φ1000钻孔灌注桩260根、 Φ800钻孔灌注桩2823根、其中Φ800抗拔试桩检测数量为29根、Φ1000抗压试桩检测数量为3根.目前,工程桩已经全部完成,3根抗压试桩和25根抗拔试桩试验完成,检测结果合格。 2. B1303试验过程 2018。7.23~2018.7.24对B1303桩进行抗拔试验,设计极限加载值为2600KN,本次试验采用支撑反力平台与钢梁组成的反力装置,采用上海千斤顶厂生产的320(t)级油压千斤顶二台,电动加载。试验采用慢速维持荷载法,即每小时内桩顶上拔量不超过0。1mm,并连续出现两次(从分级荷载施加后第30min开始,按1.5h连续三次每30min的上拔量观测值计算)时加下一级荷载。 荷载加载至1560KN,对应上拔降量为6。04mm,累计荷载加至1820KN时,桩顶上拔量急剧增大,故终止加载,试验不合格。2018。7.25对B1303进行低应变检测,根据低应变曲线得出B1303桩在桩顶往下9。1米处明显裂缝反应. 3.分析原因 我项目部迅速召开紧急会议,且组织五方责任主体研究关于B1303桩抗拔承载力未达到设计要求发生原因和处理方案。分析和处理措施如下: 3.1 根据桩号B1303桩基施工记录等数据,桩长35m,底笼8m,其余每节钢筋笼9m。相关资料:①28套筒合格证书;②滚轧直螺纹连接工艺检验报告(报告编号:Q1800116);③相对应滚轧直螺纹接头拉伸性能检测报告(报告编号Q1800149);故B1303桩套筒连接工艺和材质符合要求。 3。2 抗拔试桩总共29根,已完成25根抗拔试验,故与勘察报告地质条件相符。 3.3 现B1303桩试验抗拔承载力实测值为1560KN,并未达到设计抗拔试桩2600KN. 综上所述:分析B1303桩不合格,可能在钢筋笼之间机械连接中,因为施工人员施工疏忽,连接达不到要求,导致在9。1m处的连接部位的部分套丝进入套筒有效长度未达到要求,导致试验未能达到设计抗拔加载值。 4。处理措施 4.1 根据桩基监测方案,桩基工程分为9个区,B1303桩属于第5区,抗拔桩数量为286根,其中抗拔试桩3根,其中2根抗拔试桩试验已经完成,检测结果合格。 4。2 按照规范《建筑基桩检测技术规程》(JGJ 106—2014 J 256-2014),第3.3。8条:对设计有抗拔或水平力要求的桩基工程,单桩承载力验收检测应采用单桩竖向抗拔或单桩水平静载试验,检测数量应符合本规范第3。3.4条的规定。根据第3。3。4条:检测数量不应少于同一条件下桩基分项工程总桩数的1%,且不少于3根;当总桩数小于50根时,检测数量不应少于2根.故在第5区选择3根抗拔桩进行扩大检测. 4。3 扩大的3根抗拔桩在开挖后坑底进行检测,抗拔桩设计承载力特征值为1250KN,根据规范《建筑基桩检测技术规程》(JGJ 106—2014)第5。1.2条 当抗拔承载力受抗裂条件控制时,可按设计要求确定最大加载值,和第5。1。4条 预估的最大试验荷载可按照钢筋设计强度要求进行取值,抗拔试验加载值根据设计要求取值为1。5倍竖向抗拔承载力特征值,即扩大3根桩的抗拔试验加载值为1875KN。B1303桩将在开挖到9。1以下的坑底进行抗拔试验检测,抗拔试验加载值为2600KN。 4。4 4根桩的抗拔试验将由签订合同的杭州萧山建筑科学研究所进行检测。 4.5  待4根抗拔桩检测完成后,根据检测结果做出下一步处理方案.  (附桩位分区平面布置图) 施工单位签字(盖章):              意见: 日期:                     监理单位签字(盖章):                    日期: 意见:                      意见: 勘察单位签字(盖章):          设计单位签字(盖章): 日期:                       日期: 意见: 建设单位签字(盖章): 日期:   - 2 - 中国建筑第八工程局有限公司
