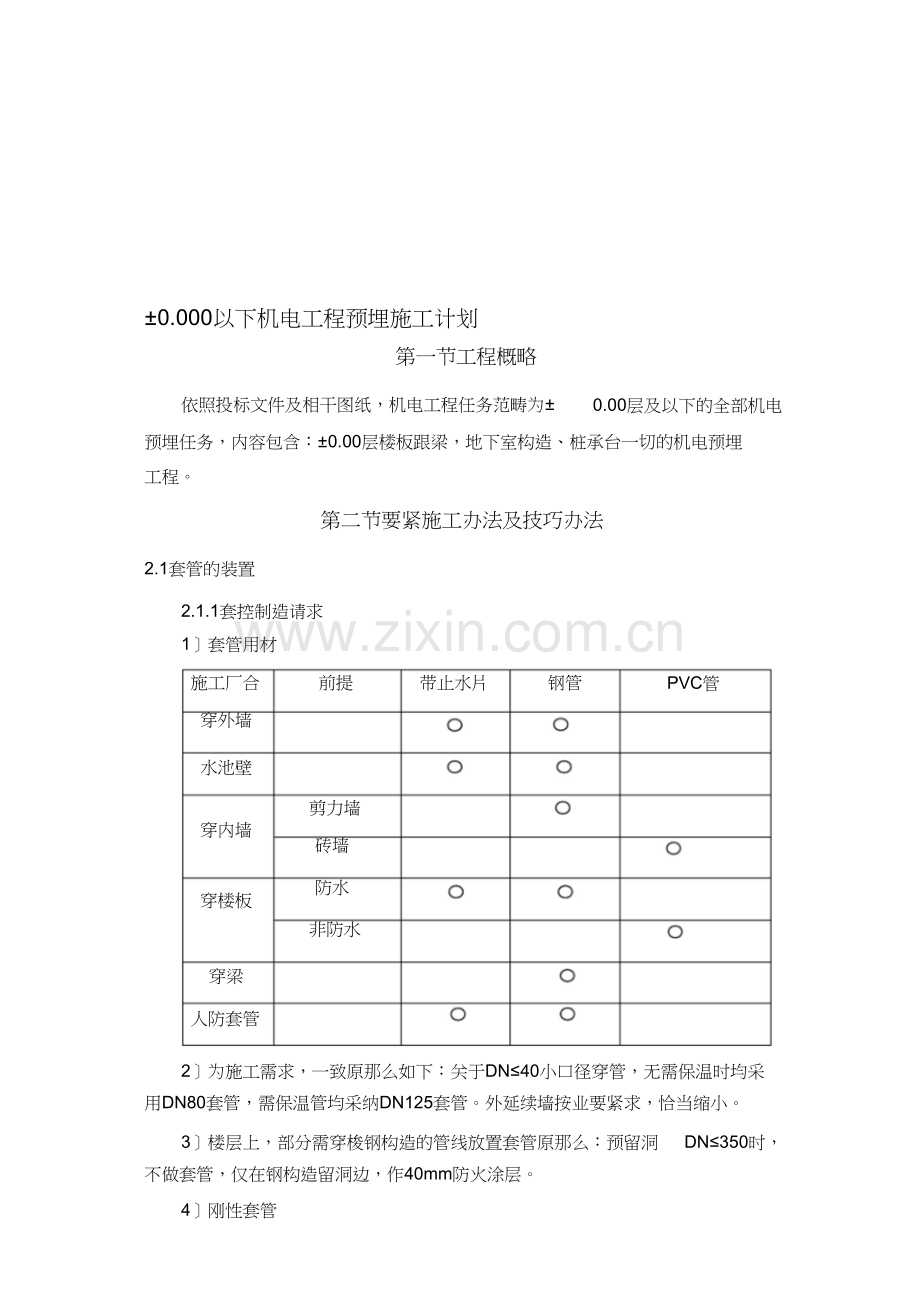

±0.000以下机电工程预埋施工计划
第一节工程概略
依照投标文件及相干图纸，机电工程任务范畴为±
0.00层及以下的全部机电
预埋任务，内容包含：±0.00层楼板跟梁，地下室构造、桩承台一切的机电预埋
工程。
第二节要紧施工办法及技巧办法
2.1套管的装置
2.1.1套控制造请求
1〕套管用材
施工厂合
穿外墙
前提
带止水片
钢管
PVC管
水池壁
剪力墙
砖墙
防水
非防水
穿内墙
穿楼板
穿梁
人防套管
2〕为施工需求，一致原那么如下：关于DN≤40小口径穿管，无需保温时均采
用DN80套管，需保温管均采纳DN125套管。外延续墙按业要紧求，恰当缩小。
3〕楼层上，部分需穿梭钢构造的管线放置套管原那么：预留洞
不做套管，仅在钢构造留洞边，作40mm防火涂层。
4〕刚性套管
DN≤350时，

L
L'
注：L=L'-10mm,为确保钢构造模板封锁，
套管两头均延长5mm。L为摸板宽度,L'为
套管实践长度。
图4.1.2.1
刚性套管
5〕刚性防水套管
注：同上
图4.1.2.2
刚性防水套管
6〕穿梭楼板套管
m
m
0
7
-
0
5
整浇层
防水层
B
A
混凝土楼板
图4.1.2.3
穿梭楼板套管
7〕套管油漆请求：
钢制套管除外墙，水池用以外，套管内壁刷防锈漆.

2.1.2套管装置
套管装置须断定地位的精确性；并按图核查套管数目，以求套管装置数目的精
确性。
1〕套管装置前应仔细核查图纸，再次确认套管管径以及数目；
2〕与其余专业共同，进展丈量，核实并确认现场详细轴线地位以及程度基准
点等基准坐标；
3〕依照图纸标记地位跟参照尺寸、现场基准坐标，断定套管的标高、纵横坐
标；
4〕将我方所确认的套管地位，以书面方法〔或部分剖面图纸〕告诉专业施工
单位，以便对方考核确认；
5〕共同专业单位进展套管装置：套管装置应结实，不得有晃悠，需加固处置
时，可用短筋搭焊，接在构造主筋上，但在处置前需与计划监理单位和谐，避免破
坏修建构造强度；
6〕装置中，应不时复核套管的座标跟标高尺寸，以及套管的程度度，一旦发
现偏向年夜于同意范畴，破刻整改；
7〕关于穿梭延续墙的防水套管，为避免内部地下水渗透，在装置前可用3mm
钢板烧焊在套管两头，以作暂时封堵；朝户外端面可作防锈〔防锈漆两度〕跟防水
处置〔沥青漆一度〕；待日后总体开挖施工时，再割开进展穿管施工；
2.1.3套管回填处置
各种管线穿梭套管，回填表示图见下表：
施工要点
实用范畴
本卷须知
无保温
请求破
管
透气管铸铁管，
排水管PVC管可不
消防管用防腐带.
防蚀带
用水泥砂浆
保温破
管
给水管铸铁管，
热水管PVC管可不
排水管用防腐带.
消防管
保温层
用水泥砂浆
(内部及
90F以上)
雨水管

保温材
穿防水
层破管
砂浆粉平
假定穿管
为无保温管，
那么要包扎防
蚀带。
爱护砂浆
防水层
轻质混凝土
各种管线
实用范畴
石棉水泥
带止水
的钢套管
施工要点
留意事
项
外墙及
特别部
位
给水管1.铸铁管
室内侧／水箱内
室外侧／水箱外
排水管
消防管
可不作
套管
止水圈水沥青2度
沥青.
雨水管2.给水箱
煤气管
穿管不
用水沥
青，添补
材应为
无毒性
资料.
添补资料
水泥砂浆
无保温
管线
透气管
铸
铁
水泥砂浆
套管
排水管管，PVC管
防蚀带
消防管雨可不必防蚀
水管
带
水泥砂浆
保温管
线
给水管有保温时防
热水管蚀带可不
排水管做。穿梭防
消防管火地区时其
雨水管添补层采纳
石棉水泥。
套管
隔热资料
隔热资料
水泥砂浆
2.1.4套管施工工序
详见施工流程图：
构造专业计划
依照机电专业计划所提请求出预留洞孔图
N
审图

Y
Y
N
Y
2.1.5人防套管
1〕管线穿梭人防单位分开墙

公称压力不小于1MPa的阀门
单位间临战封堵钢板
电焊
翼环
挡圈
给水管，压力排水管
石棉水泥
油麻
钢管
钢套管
挡圈
挡圈
人防区
人防区
图4.1.2.4
管线穿梭人防单位分开墙
2〕管线穿梭临空墙
公称压力不小于1MPa的阀门
临空墙
电焊
翼环
挡圈
给水管，压力排水管
钢管
石棉水泥
油麻
钢套管
挡圈
挡圈
人防区
非人防区
图4.1.2.5管线穿梭临空墙
3〕管线穿梭人防外墙、密闭墙
公称压力不小于1MPa的阀门
人防外墙，密闭墙
翼环
挡圈
给水管，消防水管，压力排水管
钢管
石棉水泥
油麻
钢套管
挡圈
挡圈
人防区
非人防区
图4.1.2.6管线穿梭人防外墙、密闭墙
4〕管线穿梭人防与非人防楼层

给水管，消防水管，压力排水管
非人防〔地下二层〕
钢管
翼环
钢套管
挡圈
挡圈
人防顶板
挡圈
电焊
公称压力不小于1MPa的阀门
油麻
图4.1.2.7管线穿梭人防与非人防楼层
2.2预埋管装置
1〕预埋管直径要与所衔接的管子、手动密闭阀门或防爆超压排气活门的接收直
径相分歧。
2〕预埋管件要除锈，并在表里刷红丹防锈漆两度，随土建施工时一同浇捣在墙
内。
3〕对预埋管件在土建浇捣行进展复核，并做好施工记载，模板撤除后实时在现
场进展标识。
2.3预埋件的装置
1〕针对机房管线管径年夜，承重支架负荷重，将在机房部位预埋支架衔接件，为
前期支架制造预留衔接部位。
2〕在装备根底部位预埋装置用的牢固铁件，为前期装备装置做好预备。
2.4电气的装置
2.4.1暗管敷设
广州电视塔接地拟采纳国际上现在最进步的“放热焊接〞新技巧，在电视塔基
2
础年夜底板中设置150mm铜绞线程度接田主网，跟长度20m镀铜钢棒、桩基主钢
筋经过公用衔接件，采纳1083℃“放热焊接〞技巧，这种衔接办法是应用氧化铜
跟铝的低温放热反响而发生一个简直纯铜焊接，其焊接点的载流才能〔熔点〕与导
线载流才能一样，属于一种固体分子的衔接，跟着衔接寿命的延续，不会发生松动
跟腐化景象，是其余如钎焊、压接、螺栓无奈比较的。
电视塔的主接地网在筒体年夜底板桩基下面敷设程度方格网，网格主材采纳
2
150mm铜绞线〔40×4mm铜排〕，全部网格呈程度圆形、扇形散布，程度网格

间距10m阁下。
图4.1.2.8接地程度方格网
网格接地体分为二部分，其一是采纳Φ14.2mm镀铜铜棒，每节供货长度为
2.4～3m，逐节打上天下，两头经过衔接收使整根接地极到达10～20m长度。其
二是应用桩基内主钢筋跟年夜底板程度、垂直主钢筋。主接地网、桩基主钢筋、年夜底
板主钢筋经过配套公用衔接件，采纳1083℃“放热焊接〞技巧熔接成一体。
图4.1.2.9
电线讨论方法
在圆筒周围1.2m厚地下延续墙、0.8m厚钢筋混凝土衬墙、筒体内构造柱等
2
150mm
应用其主钢筋，构成一个封锁的等电位笼子，其互相之间衔接异样选用
铜绞线、配套公用衔接件，采纳1083℃“放热焊接〞技巧熔接成一体。

图4.1.2.10
电位笼子图
本工程“放热焊接〞是应用粉末状的氧化铜跟铝发生低温反响，全部焊接进程
是在石墨模具中短短数秒内进展的，模具内温度到达
钢筋外表热量远远低于普通钎焊跟锡焊。
2.4.2暗管敷设
1083℃，而施加在导线或主
1〕暗管敷设的根本请求为：穿梭人防、非人防地区的电线管路、管口、管子
衔接处应作密封处置；电线管路应沿近来的道路敷设并只管增加曲折，埋入墙或混
凝土内的管子，离外表的净间隔不该小于15mm；埋上天下的电线管路不宜穿过设
备根底。
2〕预制加工：
a.钢管煨弯：管径为20mm及以下时，用手扳煨弯器。管径为25mm及其以
上时，运用液压煨弯器。
b.管子堵截：用钢锯、割管器、砂轮锯进展切管，将需求堵截的管子量好尺寸，
放在钳口内卡结实进展切割。
c.管子套丝：采纳套丝板、套管机。采纳套丝板时，应依照管外径选择响应板
牙，套丝进程中，要平均使劲；采纳套丝机时，应留意实时浇冷却液，螺纹不乱不
过长，消弭渣屑，螺纹洁净明晰。
d.测定盒、箱地位：依照计划请求断定盒、箱轴线地位，以土建弹出的程度线
为基准，挂线寻正，标出盒、箱实践尺寸地位。
e.牢固盒、箱：先稳住盒、箱，而后灌浆，请求砂浆丰满、平坦结实、地位正
确。现浇混凝土板墙牢固盒、箱加支铁牢固；现浇混凝土楼板，将盒子堵好随底板
钢筋牢固牢，管路配好后，随土建灌溉混凝土施工同时实现。盒、箱装置请求如下
表所示：
盒、箱装置请求一览表
实测工程
请求
准确
分歧
垂直
垂直
同意偏向〔mm〕
盒、箱程度、垂直地位
盒箱1m内相邻标高
盒子牢固
10〔砖墙〕，30〔年夜模板〕
2
2
3
箱子牢固

盒、箱口与墙面
平齐
最年夜凹进深度10mm
f.管路衔接
①管径20mm及其以下钢管，必需用管箍螺纹衔接。管箍衔接加
Ф6圆钢焊
接跨接“
〞，套丝不得有乱扣景象，管口锉平润滑平坦，管箍必需运用通
丝管箍，讨论应结实紧密，外露丝应未多少于2扣；管径25mm及其以上钢管，可
采纳管箍衔接或套管焊接，套管长度应为衔接收径的
在套管的核心，焊口应焊接结实紧密。
2.5倍，衔接收口的对口处应
②管路超越以下长度，应加装接线盒，其地位应便于穿线。无弯时
45m；有
一个弯时30m；有二个弯时20m；有三个弯时12m。
③管进盒、箱衔接：盒、箱开孔应划一并与管径符合，请求一管一孔，不得开
长孔。铁制盒、箱严禁用电焊、气焊开孔，并应刷防锈漆。管口进入盒、箱运用螺
母锁紧，显露锁紧螺母的螺纹为2—4扣。两根以上管进入盒、箱要长短分歧，间
距平均、陈列划一。
g.暗管敷设方法：
①随墙〔砌体〕配管：共同土建工程砌墙破管时，该管应放在墙核心，管口向
上者应封好，以防水泥砂浆或别的杂物梗塞管子。由顶板向下引管不宜过长，以达
到开关盒上口为准。等砌好隔墙，先牢固盒，后接短管。
②现浇混凝土楼板配管：先寻精确地位，依照房间周围墙的厚度，弹出十字线，
将堵好的盒子牢固牢，而后敷管。有两个以上盒子时，要拉直线。管进入盒子的长
度要适合，管路每隔1m阁下用铅丝绑扎牢。
h.暗管敷设终了后，在自检及格的根底上，应实时告诉业主及监理代表反省验
收，并仔细照实填写荫蔽工程验收记载。
2.4.3人防电气配管的特别请求：
电缆、电线暗配管穿梭防护密闭隔墙或密闭隔墙时，应在墙两侧设置过渡盒，
盒内不得有接线头。过渡盒穿线后应密封并加盖板。
灯头盒、开关盒、接线盒等紧贴模板牢固。暗配管要与构造钢筋点焊结实。
暗管穿墙敷设时严厉装置有关计划图纸施工。
2.4.4暗配管线不宜穿梭修建物的沉落缝或伸缩缝。
2.4.5爱护管路敷设请求
应只管短直，便于施工及保护，并避开风险场合，增加与别的管线等妨碍物的
交叉逾越。

第三节品质保障办法
1〕深化展开贯彻履行按GB/T19001-2000
ISO9001－2000《品质治理
系统的请求》，体例公司品质保障系统文件，增强全员品质认识教导，按品质系统
请求进展品质治理。
2〕施工前应仔细批阅、体例好分部分项施工计划，制订针对性的施工技巧质
量办法，并进展逐级的技巧交底任务，使各级施工职员对图纸资料、技巧规范、规
范等有充沛的理解。
3〕仔细按图纸经心施工，实时做好施工原始数据记载跟各项荫蔽工程验收签
证。增强施工品质的自检、互检，放慢信息转达。
4〕进程测验
每道工序实现后，班组功课职员先依照规范、规范进展自检。自检及格后告诉
品质反省员进展专检。专检及格后，品质反省员在测验跟实验形态标识卡上具名，
方能转入下道工序。荫蔽工程等要紧进程，在工程荫蔽前，品质反省员反省承认后，
还应请业主代表、监理单位反省承认，并会签“荫蔽工程反省记载〞。
第四节资料的推销与治理
资料品质的保障是全部工程品质保障的一个先决前提，因而对资料品质的操纵
是特别主要跟要害的。工程资料选用的好坏将直截了当妨碍到工程的内涵品质及产物的
表面品质，为确保工程所用资料的品质，咱们将从资料的推销任务动手。一切的材
料供货都应是及格供给商，由于咱们是获得国际品质系统认证资历的企业。
资料出场后运用前品质保障办法
1〕装备或资料在运用前按计划请求核查其规格、材质、型号，资料必需有制
造厂的及格证实书或质保书，资料的运输、入库、保存进程中，施行严厉的操纵措
施，每道工序均有交代轨制。
2〕资料的入库后履行标化跟分类、分规格堆放及治理，同时避免变形，避免
受潮、霉变等办法，资料出库测验跟操持领用手续。
3〕资料出库后，在施工现场妥当保存，寄存所在平安牢靠。资料堆放请求整
齐，并挂上标识牌。
4〕资料运用行进展严厉反省包含表面反省、附着物的去除。
5〕对分歧格资料的操纵。一旦发觉资料不克不及满意或能够不满意计划请求时，
应将其与及格资料相断绝，在自检进程中如发觉品质咨询题实时整改。

第五节工程施工共同办法
1〕预埋的共同，功课职员按预埋图进展预留预埋，预留中不得随便破坏修建钢
筋，与土建构造有抵触处，与计划、监理协商处置。在楼地坪的错、漏、梗塞或设
计添加的埋管，必需在未作楼地坪面层前补埋，墙体上预留装备搬入孔，由计划确
定或装置有关工种在现场与土建单位约定后由土建留孔。
2〕暗设箱盒及装潢墙面上开关、插座安拆卸合，暗设箱、盒装置，应随土建墙
体施工面进展，安排在土建墙面的开关插座，应共同土建贴面施工而进展。
3〕施工用电及园地运用共同，因施工单位多，交叉功课多，对施工用电跟园地
运用，应在我总包工程部一安排下和谐处置。
4〕制品爱护的共同，装置施工中不得在混凝土墙、柱上打洞，特别缘故必需打
洞，应与事先协商，装置施工中应留意对墙面的爱护，避免净化。
5〕各施工单位和谐搞好装置工程产物爱护，土建施工职员不得随便扳动已装置
好的管道、管线、开关、阀门等，不得随便取走预留管道口的堵头。
第六节保障施工平安的办法
6.1平安消防治理目的
平安治理是工程治理主要构成部分，贯串于施工的全进程，关联着现场施工全
体职员的人身平安。本工程平安消防治理目的是：根绝平安事变发作，重伤挂彩率
操纵在1.5‰之内。
6.2树破平安消防保障系统
严厉贯彻履行国度、所在有关消防法例、休息法例、公司平安消防条例及公司
《平安消费任务条例》跟《消防平安治理规则》文件肉体，健全跟落实平安消费责
任制，实在贯彻“平安第一〞跟“防备为主〞的目标，做到平安消费文化施工，遵
守平安消费六年夜规律。树破施工现场平安、防火保障系统，层层落实好各级单位、
各级职员平安防火义务制。为了把平安消防任务落到实处，本工程中，咱们将树破
健全以工程司理为首的平安消防保障系统，健全完美平安反省轨制，依照
《修建施工平安反省规范》施行。工程司理为平安消费的第一义务人，装备专职安
全员，同时，各专业技巧职员为兼职平安员。
JGJ59-99
6.3施工应遵照的平安技巧规范文件
1〕中华国平易近共跟国修建法
2〕中华国平易近共跟国消防法

3〕《修建工程施工现场治理规则》树破部第15号召
4〕《修建施工平安反省规范》〔JGJ59-99〕
5〕修建施工高处功课平安技巧规范〔JGJ80-91〕
6〕修建机器运用平安技巧规程〔JGJ33-2001〕
7〕施工现场暂时用电平安技巧规范〔JGJ46-2005〕
6.4平安消防培训教导
1〕凡进入施工现场职员必需进展平安消防认识、平安消防操纵规程、平安消防
知识方面的教导，讲解人身爱护装备运用办法，同时进展平安消防装备的培训，安
全消防装备包含准确运用办法，以添加全员的自我爱护认识，使全部员工盲目、认
真、严厉地按规程施工。培训教导时间很多于4小时，并做好培训内容、所在、时
间、人数、次数方面的记载。
2〕出场功课职员必需进展平安消防规章轨制方面的进修，包含国度有关规则、
规范，使全员盲目恪守工程施工现场的各项平安消防规章轨制。
3〕专业技巧职员在班组功课前依照现场详细状况及专业特色进展施工构造设
计、施工计划、功课指点书中的平安技巧办法绝对应的平安消防技巧交底。防护责
任落实到人，施工员、平安员、各施工班长各负其责，落实到人，使每位功课职员
心中警钟常鸣，确保在平安消防技巧指点下施工。
4〕展开特别时节施工平安教导，旱季变更等特别时节，对每位现场施工职员进
行平安消防交底，搞好特别时节的平安施工消费。
6.5平安消防治理轨制
经过对出场员工的培训与教导，使员工发生平安认识，并存在必定的自我爱护
才能，为规范员工的一样平常行动，变“主动管平安〞为“年夜家自动恪守平安〞，咱们
将无效施行平安消防的各项治理轨制。
1〕对电工、电焊工、起重工等特种功课职员，必需经过本工种的平安消防技巧
培训，经测验及格，持有休息部分核发的操纵答应证后，方可持证上岗，严禁无证
操纵。
2〕平安消防反省轨制
施工进程中，施工班组逐日进展反省，平安员逐日进展巡检。地区施工段每周
进展一次平安反省，工程部每半月进展一次平安反省，对查出的平安消防隐患破刻
下发整改告诉单，并实时构造有关职员进展整改。
承受业主、现场监理、下级有关部分及外地安监站以及消防年夜队对本工程平安

消防消费活期或不活期指点、监视跟反省。
3〕平安消防例会轨制
工程部每周构造召开一次平安消防例会，听取平安消防报告，转达平安消防情
况，剖析近期的平安消防状况，安排下期的平安任务，针对呈现的平安消防隐患，
采用防备办法，并做好记载。
4〕班前平安运动轨制
施工班组天天进展平安消防运动，时间很多于15分钟。班组长构造班构成员进
行平安进修、一样平常平安教导，反省团体劳保用品的穿着能否完全，能否契合请求；
查寻平安消防隐患，进展规范、规程的进修等。班组上岗前没平安交底不施工。
5〕伤亡事变的考察跟处置轨制
考察处置伤亡事变，要做到“四不放过〞，即事变缘故不查清不放过；事变
义务者不严正处置不放过；广阔职工不遭到教导不放过；防备办法不落实不
放过。
6.6平安消防装备
平安任务做到首位，就必需把平安消防装备设置任务做的后面，一切平安消防
装备应依照有关规范规则履行。
1〕施工现场进口处及风险功课区，均应挂有平安消费宣扬画，年夜型口号跟平安
色标，随时提示职工留意平安消费。
2〕现场施工职员一概配发平安帽。电焊工、电工等特别工种必需装备齐平安防
护用品，一旦发觉防护用品破坏应实时改换。
3〕地面功课必需系平安带。
4〕只管增加夜间施工，避免工人适度疲惫。在夜间功课时应保障充分的照明度。
5〕依照时节特色，制订响应的防雷、防电、防湿润、防冻、防暑等办法，添加
自我爱护才能。夏季低温、夏季酷寒时节及黄梅天施工应依照有关规则指定响应措
施，确保消费平安。
6〕配电箱、开关箱处吊挂平安用电警示牌及平安风险标记，制止别人随便开、
合闸跟动用带电装备。一切用电施工装备传动部位应布防护罩，配电箱内装泄电保
护器，并做好爱护接地，保障用电装备一机一闸一漏等。机器装备、配电箱等采纳
雨棚等遮蔽办法，确保装备畸形运行。
7〕防腐功课应在透风跟光芒精良的地区进展，操纵职员应穿着好胶皮手套、
胶
鞋跟口罩

8)工地风险品应依照规则放置，风险品按规则寄存、运用。施工现场的暂时设
施，堆栈、木料、油类、易燃易爆物品寄存及加工园地，包含需动火功课高低周围，
吊挂平安标记牌，设置消防装备，装备兼职消防职员，以避免或操纵火警。
9〕施工现场备有充足的灭火东西。
第七节要紧施工机器跟计量用具装备表
序号
称号
规格型号
数目
单位
台
备注
1
2
3
4
5
6
套丝机
DN15～DN50
2
2
2
6
4
1
套丝机
DN65～DN100
300A
台
直流电焊机
交换电焊机
砂轮切割机
双头砂轮机
台
500A
台
Ф400
台
Ф250
台
此中
Ф1258
只
7
角向砂轮机
Ф100，Ф125
10
只
8
9
液压弯管机
潜水泵
DN50
2
4
台
台
把
台
辆
排水用
平安型
10
11
12
压接帽钳
空压机
温莲电气厂配套
10
1
0.6m3
2t
卡车
1
计量用具装备计划表
序号
名
称
规格型号
数目
单位
台
备注
1
2
3
4
5
6
水准仪
经纬仪
S3
1
1
包含标尺
J2
台
接地电阻测试仪
万用电表
ZC-29
数字式
1
只
2
只
铁程度尺
150mm
300mm
各2
1
把
兆欧表
500V/1000V/2500V
台
