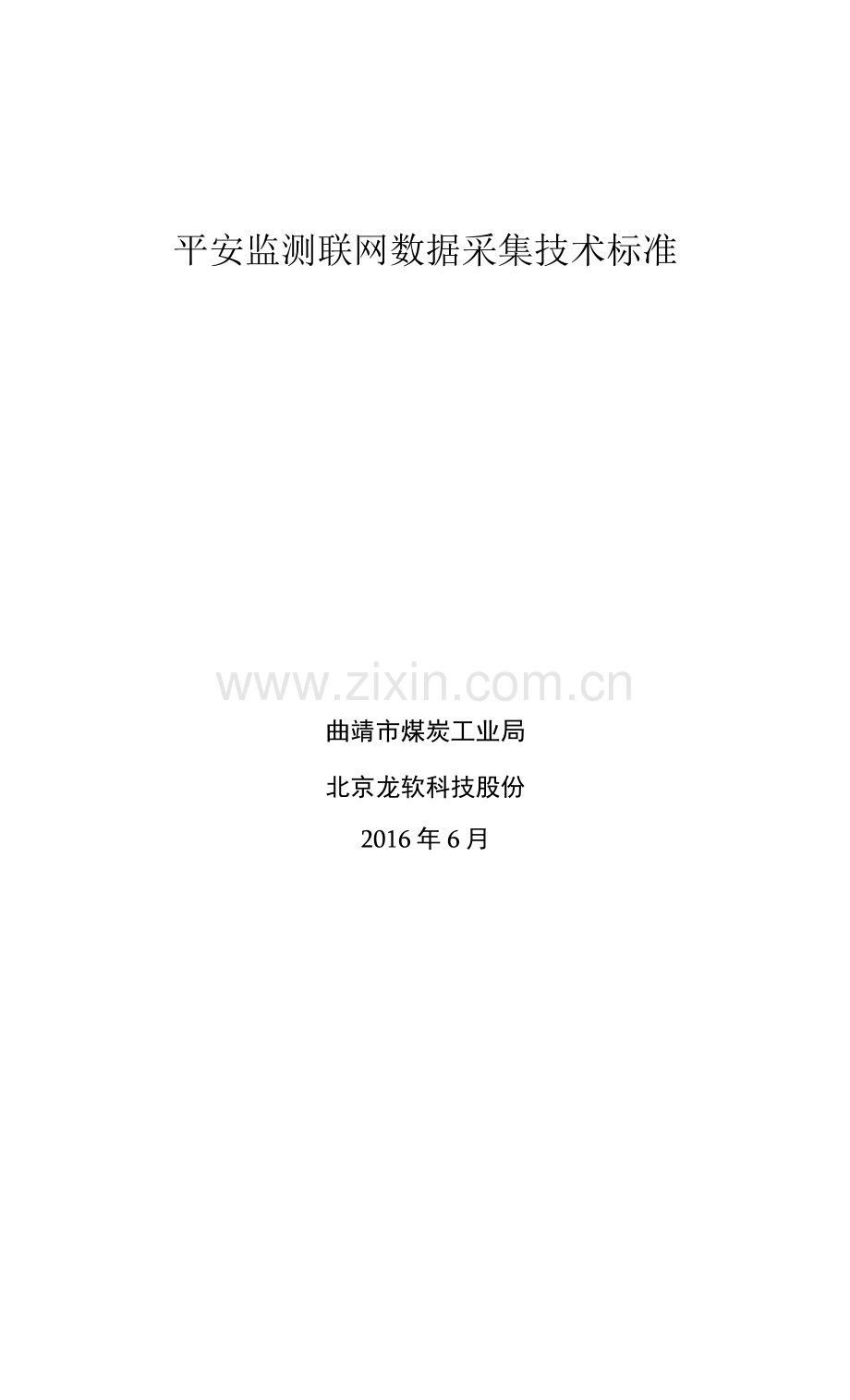

平安监测联网数据采集技术标准
曲靖市煤炭工业局
北京龙软科技股份
2016年6月
4数据采集方式
数据采集以文本文件(TXT)的方式采集；数据文件统一保存在 数据交换目录"/share/平安监测/煤矿编码”(可灵活配置)下。
每条数据记录用“〜”结束。
每条数据记录中的字段用分隔。
每批数据以“I I”结束。
具体文件包括：转换文件有8个文本文件组成，分别是：模拟量 参数文件，开关量参数文件，实时数据文件，模拟量及开关量等报警、 断电、馈电异常、系统工作异常文件，模拟量统计文件，开关量动作 文件，累积量数据文件，转换日志记录文件。其中实时数据文件每 10秒生成一次；模拟量统计文件，累计量数据文件每5分钟生成一 次；模拟量参数文件、开关量参数文件用于提供配置数据，当参数有 变化时重新生成一次；开关量动作文件，模拟量及开关量等报警、断 电、馈电异常、系统工作异常文件在发生报警时立即生成并上传。
•数据文件的格式为文本文件，文件名扩展名统一为".TXT”。文件 中的汉字统一使用GBK字符集，英文、数字、符号统一使用ASCII 码。
•所有数据字段描述中不能包含回车、空格。
•在转换文件中，每个文件包括单条或多条数据记录，每项描述通 过英文“；”隔开，如果某个描述项没有，那么留空，但分隔符“；” 必须有。
•数据头与数据体用分隔，每条数据记录用“〜”结束，每批
数据以“II”结束。
•时间：“文件内容更新时间”格式如“2010-11-12/12:23:21"。（时 间格式前后统一），文件内容更新时间为实际生成该文件的时间;
（年-月-日/时：分:秒）：年用4位数字表示；月用2位数字表示, 单个数字时左边补0;日用2位数字表示，单个数字时左边补0； 时用2位数字表示，单个数字时左边补0；分用2位数字表示， 单个数字时左边补0;秒用2位数字表示，单个数字时左边补0。
•数据补传要求：如果矿井与公司之间网络或者公司硬件设备出现 故障时，传输文件不能丧失，在网络或者硬件设备恢复正常后， 将文件补传到公司。
4. 1. 1模拟量参数文件（AQMC）
文件名：AQMC_时间点，如AQMC_。
数据头:矿井编号；矿井名称;更新时间;模拟量点数;保存;保存I
数据体：
序号
内容
说明
0
传感器编号
编号必须唯一
1
分站编号

2
分站端子号

3
安装位置

4
传感器所属区域名称

5
数据类型编号
模拟量数据类型为1
6
传感器类型
见3.1监测类型编码
7
工程单位

8
量程下限

9
量程上限

10
上限报警门限

11
上限解报门限

12
下限报警门限

13
下限解报门限

14
上限断电门限

15
上限复电门限

16
下限断电门限

17
下限复电门限

18
断电器编号1：断电影响区域1：馈电
传感器编号1+断电器编号2：断电影
响区域2:馈电测点编号2+......
监测点所控制的所有断电器编号：断电 影响区域：馈电测点编号，用“ + ”号 连接起来。
开关量参数文件（AQKC）
文件名：AQKC_时间点，如AQKC_o
数据头:矿井编号;矿井名称;更新时间;开关量点数;保存;保存I
数据体:
序号
内容
说明
0
传感器编号
编号必须唯一
1
分站编号
没有那么为空
2
分站端子号

3
安装位置

4
传感器所属区域名称

5
数据类型编号
开关量数据类型为2
6
传感器类型
见3.3监测类型编码
7
开停描述
譬如风门，描述为“风门开”（在实时文件中对应的

值为1）“风门关”（在实时文件中对应的值为0）
显示：1_开/0-停
8
报警状态
譬如风门。为报警值
9
解报状态
譬如风门1为解报值
10
断电状态
譬如局扇0为断电值
11
复电状态
譬如局扇1为复电值
12
断电器编号1：断电影响区域
1：馈电传感器编号1+断电器编 号2：断电影响区域2:馈电测点 编号2+……
测点所控制的所有断电器编号：断电影响区域：馈电
测点编号，用“+”号连接起来；
备注：状态：1,开；0,停
实时数据文件（AQSS）
数据文件：AQSS.时间.txt如AQSS_
数据头:矿井编号；矿井名称;更新时间；设备个数;保存;保存I
数据体：传感器编号;数据;状态〜
序号
字段
内容
0
传感器编号
与模拟量参数文件或开关量参数文件中传感器编号一
一对应
1
数值
开关量：｛0，1｝,模拟量｛浮点类型，小数点后2位｝）, 累计量（浮点类型，小数点后2位，累积量传的是上一 次传输以来增加的值
2
状态
整数(0-255)
模拟量及开关量等报警、断电、馈电异常、系统工作异常文 件（AQBJ）
数据文件：AQBJ.时间.txt如AQBJ_
说明：
•当有标校、报警、断电、分站故障、传感器故障等异常后，生成 该文件；•当测点为模拟量时，记录包含所有字段0'10,其它类型的异常记 录只包含0〜5字段内容；
•当异常记录未结束时，异常结束时刻用“X”表示，如果结束，用
异常结束时间填写，该异常记录在下一个数据文件中不出现；
•模拟量报警，异常期间最大值、最大值时刻、最小值时刻、异常
期间平均值、异常期间最小值需要进行实时计算，进行传递;
•异常类型编码：
编码
状态
说明
1
报警
传感器的测量值超过了设定的报警值
2
断电
传感器的测量值超过了设定的断电值
4
调校
正在对传感器进行调校，其数据不是真实情况
的反响
5
断线
传感器与分站断线，例如：线挤压造成断线
8
超量程
被测对象已经超进了传感器的测量范围
16
分站故障
由于分站故障的原因，导致的数据不正常
32
不巡检
由于分站不参加巡检而导致的传感数据不正 常
64
暂停
人为的设置，传感器处于暂停状态

128
传感器故障
由于传感器故障的原因，导致的数据不正常
数据头：矿井编号;矿井名称;文件内容更新时间;报警异常数据个数;
保存;保存
数据体:
序号
字段
内容
0
传感器编号
与模拟量参数文件或开关量参数文件中传感器编号 对应
1
异常类型
见异常类型编码
2
报警门限

3
解报门限

4
异常起始时刻
例如:2010-11-29/10:35:03
5
异常结束时刻
异常未结束用“X”，结束用标准时间，如：
2010-11-29/10:35:03
6
异常期间最大值
除模拟量外留空
7
最大值时刻
除模拟量外留空例如:2010-11-29/10:35:03
8
最小值时刻
除模拟量外留空例如:2010-11-29/10:35:03
9
异常期间平均值
除模拟量外留空
10
异常期间最小值
除模拟量外留空

模拟量统计文件（AQMT）
数据文件：AQMT_时间.txt如AQMT_
说明：该文件5分钟生成一次，只涉及模拟量。文件名中的时间00
表示0~5分钟的数据，依次类推。
数据头:矿井编号;矿井名称;文件内容更新时间（实际写文件的时间）;
数据个数;保存;保存I
数据体:
序号
字段
内容
0
传感器编号
与模拟量参数文件中传感器编号一一对 应
1
5分钟内统计值平均值
浮点类型，小数点后2位
2
5分钟内统计值最大值
浮点类型，小数点后2位
3
5分钟内统计值最大值时刻
例如：2010-11-29/10:35:03
4
5分钟内统计值最小值
浮点类型，小数点后2位
5
5分钟内统计值最小值时刻
例如：2010-11-29/10:35:03

开关量动作文件（AQKD）
数据文件：AQKD_时间.txt如AQKD_
注意：该文件当有开关量状态发生变化时生成一次，只涉及所有开关 量。
数据头：矿井编号;矿井名称；文件内容更新时间；开关量数据个数;
保存;保存I
数据体：
序号
字段
内容
0
传感器编号
与开关量参数文件中传感器编号一一对应
1
状态
状态值{故障或未知，开，停（2/1/0） }
2
状态变化时刻
例如：2010-11-29/10:35:03

4. 1.7累计量数据文件（AQLJ）
数据文件：AQLJ_时间.txt如AQLJ_
数据头：矿井编号;矿井名称;文件内容更新时间；数据个数;保存;保
数据体:
序号
字段
内容
0
传感器编号
与模拟量参数文件或开关量参数文件中传感器编号• • 对应
1
当前班次
整型
2
第•班值
浮点类型，小数点后2位
3
第二班值
浮点类型，小数点后2位
4
第三班值
浮点类型，小数点后2位
5
第四班值
浮点类型，小数点后2位

转换日志记录（AQRZ）（接口启动和退出时）
数据文件：AQRZ_时间.txt如AQRZ_
注意：（1）该文件记录矿数据转换程序测点更新、程序启动/退出、
转换启动/停止等信息，该文件有更新时，及时生成。
数据体：
序号
内容
0
矿井编号
1
矿井名称
2
时间例如：2010-11-29/10:35:03
3
记录内容（500汉字以内）
4
保存
5
备注 （100汉字以内）

目录
1范围错误!未定义书签。
2遵守标准及文件错误!未定义书签。
3数据文件要求错误!未定义书签。
3. 1模拟量传感器监测类型及单位对照错误!未定义书签。
3.2甲烷传感器的设置地点、报警浓度、断电浓度、复电浓度和断电范围对照错误!未 定义书签。
3.3开关量传感器监测类型对照错误!未定义书签。
3.4开关量值对应表错误!未定义书签。
3.5传感器运行状态对照错误!未定义书签。
3.6煤矿编码错误!未定义书签。
4数据采集方式错误!未定义书签。
4. 1. 1模拟量参数文件（AQMC）错误!未定义书签。
4. 1.2开关量参数文件（AQKC）错误!未定义书签。
实时数据文件（AQSS）错误!未定义书签。
模拟量及开关量等报警、断电、馈电异常、系统工作异常文件（AQBJ） .错 误!未定义书签。
模拟量统计文件（AQMT）错误!未定义书签。
开关量动作文件（AQKD）错误!未定义书签。
累计量数据文件（AQLJ）错误!未定义书签。
转换日志记录（AQRZ）（接口启动和退出时）错误!未定义书签。
平安监测系统联网数据采集标准
1范围
本标准规定了煤矿平安监测系统联网的术语和定义、一般要求、 信息传输的使用与管理等。
本标准适用于煤矿平安生产监控系统联网设计、选型、系统集成、 使用、维护与管理。
2遵守标准及文件
MT/T1116-2011《煤矿平安生产监控系统联网技术要求》
AQ 1029《煤矿平安监控系统及检测仪器使用管理规范》
AQ 6201《煤矿平安监控系统通用技术要求》
MT/T 1004《煤矿平安生产监控系统通用技术条件》
MT/T 1008《煤矿平安生产监控系统软件通用技术要求》3数据文件要求
3. 1模拟量传感器监测类型及单位对照
具有实时测值的模拟量传感器监测类型及单位如下表:
模拟量类型编码
模拟量类型名称
表示格式
单位
MO1
低浓度甲烷
00.00
%
MO2
高低浓度甲烷
00.00
%
MO3
CO
000.0
PPm

M04
风速
00.0
m/s
M05
温度
00.0
°C
M06
风压
000
kPa
M07
风量
00000
m'/min
M08
瓦斯涌出量
0000.0
m'/min
M09
负压
00.00
kPa
M10
粉尘
000.0
mg/ m3
Mil
煤仓煤位
00.0
m
M12
电压
000000
V
M13
电流
0000
A
M14
电功率
0000.0
kw
M15
电度

kW • h
M16
水位
0000.00
M
M17
二氧化碳
000.0
PPm
M18
烟雾
000.0

M19
氢气
000.0
PPm
M20
氧气
000.0
PPm
M21
管道流量
0000.0
m'/min
M22
管道甲烷浓度
00.00
%
M99
其他

具有累计测值的模拟量传感器监测类型及单位如下表:
模拟量类型编码
模拟量类型名称
表示格式
单位
L01
混合量（抽放）
.0
m3
L02
瓦斯量（抽放）
.0
m3
L03
混合量日累计（抽放）
000000
m3
L04
瓦斯量日累计（抽放）
000000
m3
L99
其他

3.2甲烷传感器的设置地点、报警浓度、断电浓度、复电浓度和断
电范围对照
甲烷传感器的设置地点、报警浓度、断电浓度、复电浓度和断电范围对照如下表：
甲烷传感器设置 地点
编号
报警浓度
断电浓度
复电浓度
断电范围
采煤工作面上隅 角
W01
，1.0%CH4
N1.5%CH4
<1.5%CH4
工作面及其回风巷
内全部非本质平安
型电气设备
低瓦斯和高瓦斯 矿井的采煤工作 面
W02
>i.o%ch4
N1.5%CH4
<1.0%CH4
工作面及其回风巷
内全部非本质平安
型电气设备
煤与瓦斯突出矿 井的采煤工作面
W03
>i.o%ch4
>1.5%CH4
<1.0%CH4
工作面及其进、回 风巷内全部非本质 平安型电气设备
果煤工作面回风 巷
W04
N1.0%CHi
>1.0%CH4
<1.0%CH4
工作面及其回风巷
内全部非本质平安
型电气设备
高瓦斯、煤与瓦 斯突出矿井回采 工作面进风巷
W05
N0.5%CH4
》0.5%CH4
<0.5%CH4
进风巷内全部非本 质平安型电气设备
采用串联通风的 被串采煤工作面 进风巷
W06
mo.5%CH
30.5%CH4
<0.5%CH4
被串采煤工作面及 其进回风巷内全部 非本质平安型电气 设备
采用两条以上巷 道回风的采煤工 作面第二、第三 条回风巷
W07
N1.0%CH4
N1.5%CH4
<1.0%CH4
工作面及其回风巷
内全部非本质平安
型电气设备
W08
>1.0%CH4
>1.0%CH4
<1.0%CH4
专用排瓦斯巷
W09
N2.5%CH4
N2.5%CH4
<2.5%CH4
工作面内全部非本 质平安型电气设备
有专用排瓦斯巷 的采煤工作面混 合回风流处
W10
^1.0%CH4
N1.0%CH4
<1.0%CH4
工作面内及其回风 巷内全部非本质安 全型电气设备

高瓦斯、煤与瓦 斯突出矿井采煤 工作面同风巷中 部
W11
N1.0%CH4
>1.0%CH4
<1.0%CH4
工作面及其回风巷
内全部非本质平安
型电气设备
采煤机
W12
^1.0%CH4
>1.5%CH4
<1.0%CH4
采煤机电源
煤巷、半煤岩巷 和有瓦斯涌出岩 巷的掘进工作面
W13
，1.0%如4
，1.5%CH4
<1.0%CH4
掘进巷道内全部非 本质平安型电气设 备
煤巷、半煤岩巷 和有瓦斯涌出岩 巷的掘进工作面 回风流中
W14
^1.0%CH4
>1.0%CH4
<i.o%ch4
掘进巷道内全部非 本质平安型电气设 备
采用串联通风的 被串掘进工作面 局部通风机前
W15
N0.5%CH4
^0.5%CH4
<0.5%CH4
掘进巷道内全部非 本质平安型电气设 备
N1.5%CH4
>1.5%CH4
<0.5%CH4
包括局部通风机在 内的掘进巷道内全 部非本质平安型电 气设备
高瓦斯矿井双巷 掘进工作面混合 回风流处
W16
N1.5%CH4
N1.5%CH4
<1.0%CH4
包括局部通风机在 内的全部非本质安 全电源
高瓦斯和煤与瓦 斯突出矿井掘进 巷道中部
W17
N1.0%CH4
^1.0%CH4
<1.0%CH4
掘进巷道内全部非 本质平安型电气设 备
掘进机
W18
N1.0%CH4
N1.5%CH4
<i.o%ch4
掘进机电源
采区回风巷
W19
N1.0%CH4
——
——

一翼回风巷及总 回风巷进风侧
W20
N
0.75%CH4
——
——

回风流中的机电 府室的进风侧
W21
30.5%CH4
mO.5%CH4
<0.5%CH4
机电嗣室内全部非 本质平安型电气设 备
使用架线电机车 的主要运输巷道 内装煤点处
W22
》0.5%CH4
》0.5%CH4
<0.5%CH4
装煤点处上风流 100米内及其下风 流的架空线电源和 全部非本质平安型 电气设备
高瓦斯矿井进风
W23
N0.5%CH4
N0.5%CH4
<0.5%CH4
瓦斯涌出巷道上风
的主要运输巷道 内使用架线电机 车时，瓦斯涌出 巷道的下风流处

流100米内及其下 风流的架空线电源 和全部非本质平安 型电气设备
矿用防爆特殊型 蓄电池电机车内
W24
N0.5%CH4
>0.5%CH4
<0.5%CH4
机车电源
矿用防爆特殊型 柴油机车内
W25
N0.5%CH4
mO.5%CH4

兼做回风井的装 有带式输送机的 井筒
W26
>0.5%CH4
N0.7%CH4
<0.7%CH4
井筒内全部非本质 平安型电气设备
回风巷道内电气 设备上风侧
W27
^1.0%CH4
>1.0%CH4
<1.0%CH4
回风巷道内全部非 本质平安型电气设 备
井下煤仓上方、 地面选煤厂煤仓 上方
W28
N1.5%CH4
N1.5%CH4
<1.5%CH4
贮煤仓运煤的各类 运输设备
封闭的地面选煤 厂内
W29
N1.5%CH4
N1.5%CH4
<1.5%CH4
选煤厂内全部电气 设备
封闭的带式输送 机地面走廊内， 带式输送机滚筒 上方
W30
^1.5%CH4
>1.5%CH4
<1.5%CH4
带式输送机地面走 廊内全部电气设备
地面瓦斯抽放泵
站室内
W31
N0.5%CH4
——
——
——
井下瓦斯抽放泵 站内
W32
，0.5%CH4
五 0.5%CH4
<0.5%CH4
切断抽放泵站电源
地面瓦斯抽放泵 站输出利用管路
中
W33
<30%CH4
——
——
—
不利用瓦斯、采 用干式抽放瓦斯 设备的瓦斯抽放 泵站输出管路中
W34
W25%CH4
—
—
—
井下临时抽放泵 站下风侧栅栏外
W35
>1.0%CH4
>1.0%CH4
<1.0%CH4
抽放瓦斯泵电源
其他
W99
—
—
—
—
3. 3开关量传感器监测类型对照
开关量传感器监测类型如下表:
开关量类型编码
开关量类型名称
K01
供电开停
K02
局扇开停
K03
主扇开停
K04
馈电开停
K05
风门开关
K06
风筒有无
K07
烟雾有无
K08
供电断电控制器
K09
风机闭锁
K10
二级断电
K11
皮带开停
K12
水泵开停
K13
抽放泵开停
K14
风向（顺风、逆风）
K99
其他
3.4开关量值对应表
开关量类型名称
开关量值
供电开停
0代表无电，1代表有电
局扇开停
。代表停，1代表开
主扇开停
。代表停，1代表开
馈电开停
0代表无电，1代表有电
风门
。代表关，1代表开
风筒
。代表无风，1代表有风

烟雾
0代表有烟雾，1代表无烟雾
供电断电控制器
。代表断电，1代表供电
风机闭锁
0代表进入闭锁，1代表解除闭锁
二级断电
0代表断电，1代表供电
皮带开停
0代表停，1代表开
水泵开停
。代表停，1代表开
抽放泵开停
0代表停，1代表开
风向
。代表顺风，1代表逆风
其他
0代表停，1代表开
3. 5传感器运行状态对照
传感器运行状态按位来表示，对照如下表:
编码
状态
说明
0
正常
正常
1
报警
传感器的测量值超过了设定的报警值
2
断电
传感器的测量值超过了设定的断电值
4
调校
正在对传感器进行调校，其数据不是真实情况的反响
5
断线
传感器与分站断线，例如：线挤压造成断线
8
超量程
被测对象己经超进了传感器的测量范围
16
分站故障
由于分站故障的原因，导致的数据不正常
32
不巡检
由于分站不参加巡检而导致的传感数据不正常
64
暂停
人为的设置，传感器处于暂停状态
128
传感器故障
由于传感器故障的原因，导致的数据不正常

3. 6煤矿编码
各煤矿的完整代码为11位的数字字符码。
煤矿编码应为可以配置项，具体煤矿编码根据煤矿编码文件设置。
