河北某工程灰土地基检测检测报告.doc

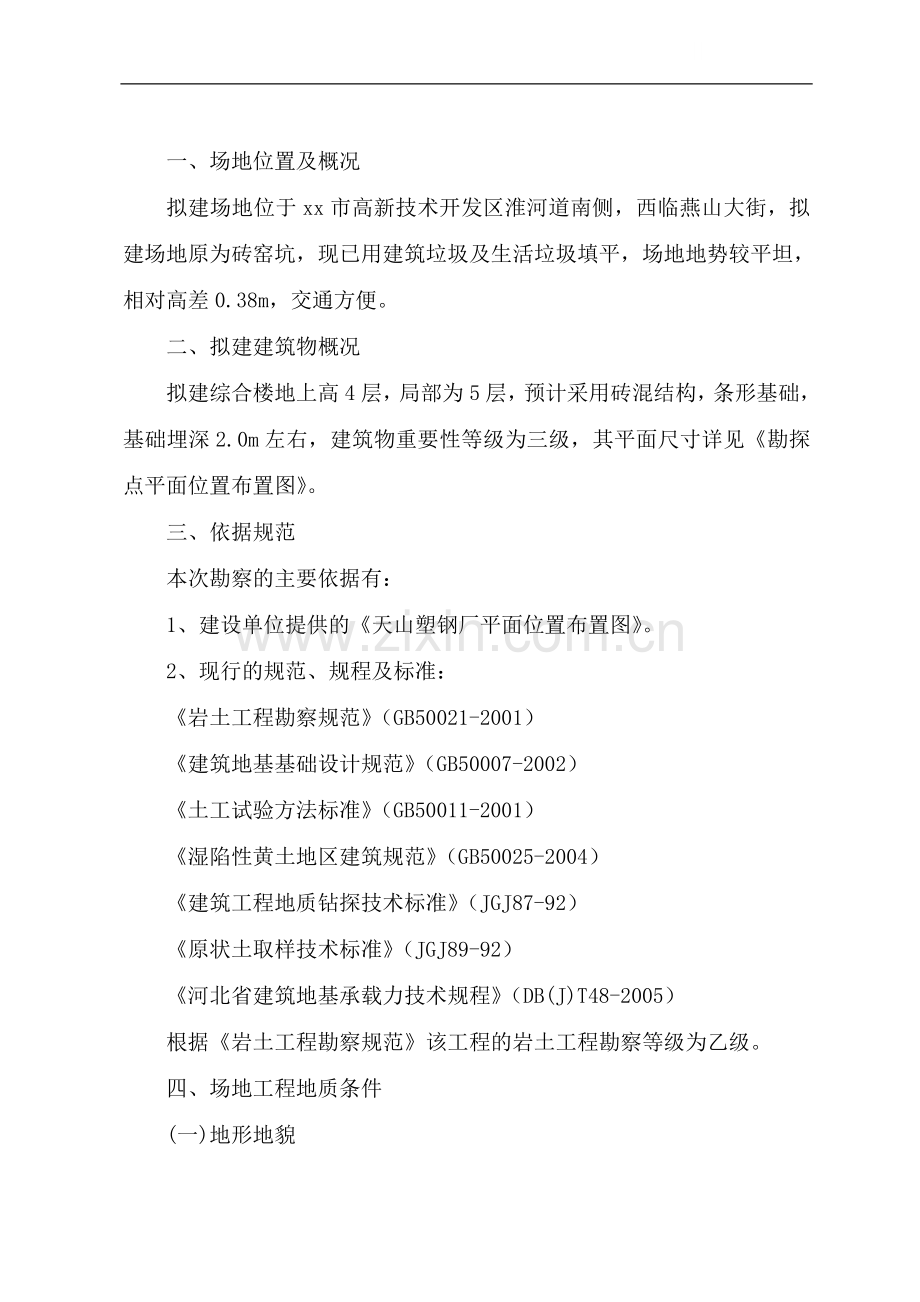

一、场地位置及概况
拟建场地位于xx市高新技术开发区淮河道南侧，西临燕山大街，拟建场地原为砖窑坑，现已用建筑垃圾及生活垃圾填平，场地地势较平坦，相对高差0.38m，交通方便。
二、拟建建筑物概况
拟建综合楼地上高4层，局部为5层，预计采用砖混结构，条形基础，基础埋深2.0m左右，建筑物重要性等级为三级，其平面尺寸详见《勘探点平面位置布置图》。
三、依据规范
本次勘察的主要依据有：
1、建设单位提供的《天山塑钢厂平面位置布置图》。
2、现行的规范、规程及标准：
《岩土工程勘察规范》（GB50021-2001）
《建筑地基基础设计规范》（GB50007-2002）
《土工试验方法标准》（GB50011-2001）
《湿陷性黄土地区建筑规范》（GB50025-2004）
《建筑工程地质钻探技术标准》（JGJ87-92）
《原状土取样技术标准》（JGJ89-92）
《河北省建筑地基承载力技术规程》（DB(J)T48-2005）
根据《岩土工程勘察规范》该工程的岩土工程勘察等级为乙级。
四、场地工程地质条件
(一)地形地貌

xx市西靠太行山，东邻华北大平原，滹沱河发源于山西省境内，由西向东经市区北郊东去，xx市地处滹沱河冲洪积扇上，位于河流南侧的II级阶地上，地势平坦，微向南东倾斜。
(二)场地的分层分布
1、工程地质层的划分原则
场地地层主要由第四纪冲洪积相堆积组成，沉积韵律明显，层位较稳定。因此，根据其特点将其划分为7个工程地质单元层。划分的主要原则为：
(1)地层的成因类型及岩性特征的不同；
(2)地基土物理力学指标的差异；
(3)地层的接触关系及沉积次序。
2、各工程地质单元层的分布情况及特征
第①层：杂填土
主要由建筑垃圾及生活垃圾组成，稍湿，松散。
该层地基土底板埋深1.8～2.2m。
第②层：黄土状粉质粘土
黄褐色，可塑～硬塑状，虫孔及根系发育，无摇振反应，稍有光泽，干强度中等，韧性中等。局部含钙质结核。
该层底板埋深2.5～3.0m，层厚0.5-1.0m。
第③层：黄土状粉土
浅黄褐色～灰褐色，稍湿～湿，密实。摇振反应中等，无光泽反应，干强度及韧性低。局部夹粉质粘土薄层。

该层底板埋深4.0～5.1m，层厚1.2～2.5m。
第④层：黄土状粉质粘土
黄褐色，坚硬～硬塑～可塑，局部软塑，含姜石，可见铁锰锈斑。无摇振反应，稍有光泽，干强度、韧性中等。
该层底板埋深9.2～11.0m，最大层厚6.1m。
第⑤层：细砂
黄色～灰白色，矿物成分以长石、石英为主，分选性较好，磨圆度中等，稍湿，中密。
该层揭露底板埋深12.5m，最大揭露层厚2.8m。
第⑥层：粉土
浅黄褐色，稍湿，密实。局部夹粉质粘土薄层。摇振反应中等，无光泽反应，干强度、韧性低。
该层揭露底板埋深15.3m，最大揭露层厚2.8m。
第⑦层：细砂
黄褐色～灰白色，矿物成分以长石、石英为主，分选性较好，磨圆度中等，稍湿，中密。
该层最大揭露厚度6.3m
各工程地质单元层的组成、厚度、埋深情况请参见《工程地质剖面图》及《钻孔柱状图》。
(三)、地基上的物理力学性质
1、指标值的统计方法
场地各层土的物理力学性质指标的统计，是按划分的工程地质层分别
进行的。统计方法采用数理统计方法。对各工程地质层的物理力学参数提供了最大值、最小值、算术平均值、标准差、变异系数及统计个数。
2、各层地基土的主要物理力学性质
第①层：杂填土
土质结构松散。
第②层：黄土状粉质粘土
该层地基土为中压缩性土，具湿陷性，湿陷系数0.041，湿陷性中等。其主要物理力学指标统计成果见《物理力学指标统计表》。
第③层：黄土状粉土
该层地基土为低～中压缩性土，粉土的粘粒含量为12.0～14.0％，平均值为13.2％。其主要物理力学指标统计成果见《物理力学指标统计表》。
第④层：黄土状粉质粘土
该层地基土为中～高压缩性土，具湿陷性湿陷系数0.025～0.043，湿陷性轻微～中等。其主要物理力学指标统计成果见《物理力学指标统计表》。
第⑤层：细砂
在该层地基土中作标准贯入试验6次，实测击数为18.0～23.0击/30cm，中密，平均击数为19.7击/30cm。
第⑥层：粉土
该层地基土为低～中压缩性土，粉土的粘粒含量为7.0～16.0％，平均值为10.2％。其主要物理力学指标统计成果见《物理力学指标统计表》。
第⑦层：细砂

在该层地基土中作标准贯入试验2次，其实测击数为21-23击/30cm，中密，平均击数为23.0击/30cm。
(四)地下水
本次勘察最大深度为20.0m，在此深度内未见地下水。
(五)场地不良地质作用。
该场地不存在不良地质作用。
五、地基土的工程分析评价
(一)场地稳定性评价
根据该区区域地质构造分析结果，该场地地基基底稳定性较好，场地不存在不良地质作用，适宜作为建筑场地。
(二)地基均匀性评价
根据钻探结果及地基土物理力学性质，基础埋深按2.0m考虑，基础位于第①层杂填土上，局部位于第②层黄土状粉质粘土，地基土物理力学性质差异较大，综合评定该场地地基为不均匀地基。
(三)地基土的湿陷性评价
第②层黄土状粉质粘土及第④层黄土状粉质粘土具湿隐性，基础埋深按2.0m考虑，湿陷性土层厚度为4.0m，计算湿陷量△S＝142.1mm<300mm，该场地属于I级非自重湿陷性场地，设计时应按《湿陷性黄土地区建筑规范》(GB50025-2004)进行设计。当基础埋深发生变化时，应重新评价地基湿陷性。
(四)地基土的液化评价
该场地地基土在钻探揭露深度范围内不存在饱和粉土和饱和砂土，地
下水埋深较深（大于20.0m），根据《建筑抗震设计规范》(GB50011-2001)4.3.3条规定可不考虑地基土的液化问题。
(五)地基的强度、变形参数
依国家及河北省有关规范、规程的规定，根据现场钻探、原位测试、室内土工试验结果并综合该区的建筑经验。
(六)地基土的工程评价
第①层：杂填土，结构松散，工程性质差，不宜作天然地基，应全部清除；
第②层：黄土状粉质粘土，中压缩性，具湿陷性，工程性质稍差，作为天然地基持力层时应作强度验算。
第③层：黄土状粉土，低～中压缩性，无湿陷性，工程性质较好，可作下卧层；
第④层：黄土状粉质粘土，中～高压缩性，工程性质一般，可作为下卧层。
第⑤层：细砂，工程性质好，为良好下卧层。
第⑥层：粉土，工程性质好，为良好下卧层。
第⑦层：细砂，工程性质好，为良好下卧层。

地基处理第一步：先将槽底杂草、杂物等清理干净，上洒10cm厚白灰粉，用灰土拌和机拌和均匀，用小推土机跑锚1-2遍，再用刮平机刮平。然后用8吨或12吨的振动平碾压实6-8遍，边角用打夯机打3-4遍，然后用标准环刀取土样，取点方法及数量要符合规范规定，待土样经试验合格之后进行下一步：虚铺20c素土，上洒10cm白灰粉，然后用灰土拌和机拌均匀后用平碾压实、取土样做试验，以上各步均同。最后一步填土之前应先用水准仪抄平，计算好回填厚度，最后一步灰土压实后上表皮标高应为-2.2m，表面平整度应控制在＋0；-15mm之内。每天下班之前基槽内不得留有已拌和却未经压实的虚土，且要将基槽表面覆盖一层塑料布、两层草帘，覆盖严密，防止灰土受冻。取土样用的标准环刀、塑料袋施工班组自行购买，施工之前必须准备好。严格按现行施工规范操作，按国家验收规范进行验收。
基槽周围（除坡道外）用架管满搭防护栏，高度不低于1.2m，上下设两道水平杆，下道距地0.3m。立杆间距3m，斜撑每6m一道，搭设要顺直、稳固，确保安全。架管上刷红、白相间的油漆，每格60cm长，涂刷均匀、美观。（刷漆的人工费、油漆的材料费、周转工具的搬运费及小材料费用均包含在搭设费用中）。施工中作业人员要注意自身安全，在槽边时要留意土方边坡是否稳定，跟灰土拌和机、振动平碾要保持安全距离。机械用电注意安全，要防止电缆受损。搭设防护栏时不要距离槽边太近，防止坠落及塌方事故。

目 录

一、工程概况
二、工程地质概况
三、检测依据及目的
四、静载试验和标贯试验
五、结论

表1 设计、施工及试验参数表
表2~4 灰土地基静载试验结果汇总表
图1 检测点平面布置示意图
图2 灰土地基静载试验p-s曲线
图3~5 灰土地基静载试验s-t曲线

xx塑钢厂综合楼
灰土地基检测报告

一、 工程概况
拟建场地位于xx市高新技术开发区淮河道南侧，西临燕山大街，拟建场地原为砖窑坑，现已用建筑垃圾及生活垃圾填平，场地地势较平坦，相对高差0.38m，交通方便。拟建综合楼地上高4层，局部为5层，预计采用砖混结构，条形基础，局部为独立基础，基础埋深2.0m
左右，建筑物重要性等级为三级。采用3:7灰土满打1.8m，灰土地基承载力特征值不小于f=135kPa。
受xx建筑工程公司委托，河北省建筑工程质量检测中心对xx塑钢厂综合楼灰土地基进行了 6点灰土地基静载试验和6个标准贯入试验。现场检测工作于2007年2月5日至2月7日进行。

二、 工程地质概况
据河北建筑设计研究院的《xx塑钢厂综合楼岩土工程勘察（补勘）报告》，该场地地层如下：
第①层：杂填土
主要由建筑垃圾及生活垃圾组成，稍湿，松散。
该层地基土底板埋深1.8～2.2m。
第②层：黄土状粉质粘土
黄褐色，可塑～硬塑状，虫孔及根系发育，无摇振反应，稍有光泽，干强度中等，韧性中等。局部含钙质结核。
该层底板埋深2.5～3.0m，层厚0.5-1.0m。
第③层：黄土状粉土
浅黄褐色～灰褐色，稍湿～湿，密实。摇振反应中等，无光泽反应，干强度及韧性低。局部夹粉质粘土薄层。
该层底板埋深4.0～5.1m，层厚1.2～2.5m。
第④层：黄土状粉质粘土
黄褐色，坚硬～硬塑～可塑，局部软塑，含姜石，可见铁锰锈斑。无摇振反应，稍有光泽，干强度、韧性中等。
该层底板埋深9.2～11.0m，最大层厚6.1m。
第⑤层：细砂
黄色～灰白色，矿物成分以长石、石英为主，分选性较好，磨圆度中等，稍湿，中密。
该层揭露底板埋深12.5m，最大揭露层厚2.8m。
第⑥层：粉土
浅黄褐色，稍湿，密实。局部夹粉质粘土薄层。摇振反应中等，无光泽反应，干强度、韧性低。
该层揭露底板埋深15.3m，最大揭露层厚2.8m。
第⑦层：细砂
黄褐色～灰白色，矿物成分以长石、石英为主，分选性较好，磨圆度中等，稍湿，中密。
该层最大揭露厚度6.3m
三、检测依据及目的
1、试验依据：
①《建筑地基处理技术规范》JGJ79－2002
②《建筑地基基础设计规范》GB50007－2002
③《建筑地基基础工程施工质量验收规范》GB50202-2002
④ 设计、施工资料。
2、试验目的：
检验灰土地基承载力特征值能否达到135kPa的设计要求。
四、静载试验
1、试验规模：最大加载量270kPa，采用直径为800mm刚性板。
2、试验方法：以地锚提供反力，1000kN手动千斤顶加荷，联于千斤顶上的油压表量测荷载，百分表量测沉降变形。
3、试验数量：3点。
4、设计、施工及试验参数见表1。
设计、施工及试验参数表 表1
试验
编号
施工日期
试验日期
1#
2004.8.29
2004.9.22
2#
2004.8.29
2004.9.23
3#
2004.8.29
2004.9.24

5、试验数据整理
（1）、编制灰土地基静载试验结果汇总表，见表2～4。
（2）、绘制P-s曲线及s-t曲线，见图2～5。
（3）、灰土地基承载力确定
本次3点灰土地基静载试验最大加荷值均是设计承载力特征值的
2倍。在此荷载下，三点试验均未达到极限状态，且沉降量较小，故三点灰土地基承载力特征值均不小于180kPa。

检 测 报 告
检 测：
审 核：
所 长：
审 定：
主 任：

xx省建筑工程质量检测中心
2007年2月

xx省建筑工程质量检测中心
工程质量检测报告

冀建检（D）2007—009 共7页 第1页

工程名称
xx集团塑钢厂综合楼灰土地基
工程地点
xx市高新技术开发区淮河道南侧，西临燕山大街
委托单位
xxxx集团建筑工程有限公司
抽样日期
2007年2月3日
抽样数量
静载试验6点
标贯试验6点
检测时间
2007年2月5日～2月7日
检验类别
委托
检测项目
灰土地基承载力
检测仪器
地锚、反力架、载荷板、千斤顶、百分表、压力表
SH30-2型工程钻机、标贯锤、钻杆、贯入管、管靴
检测依据
1、《建筑地基处理技术规范》JGJ79—2002；
2、《岩土工程勘察规范》GB50021—2001；
3、《建筑地基基础工程施工质量验收规范》GB50202—2002；
4、建设单位提供的工程勘察、设计、施工资料。
检

测

结

论

xx集团塑钢厂综合楼灰土地基承载力特征值满足135kPa的设计要求。

xx省建筑工程质量检测中心
2007年2月

xx省建筑工程质量检测中心
工程质量检测报告

冀建检（D）字2007—009 共7页 第2页

一、 工程概况
xx集团塑钢厂综合楼位于xx市高新技术开发区淮河道南侧，西临燕山大街，该建筑场地原为砖窑坑，后用建筑垃圾及生活垃圾填平，场地地势较平坦，交通方便。该综合楼地上4层，局部为5层，总高度18米,1～10轴为砖混结构,11～16轴为框架结构,基础为柱下钢筋混凝土独立基础,部分条基(砖混部分)。该工程±0.000绝对高程为62.500m，设计基底标高为-2.100m。挖除②层黄土状粉质粘土及回填土，以③层黄土状粉土做天然持力层，用三七灰土分层夯实至基础底，压实系数不小于0.97，每边宽出基础边1.0m，处理厚度1.8m，设计要求地基处理后承载力特征值不小于135kPa。
受xxxx集团建筑工程有限公司委托，xx省建筑工程质量检测中心于2007年2月5日～2月7日对xx塑钢厂综合楼灰土地基进行了检测，共进行了 6点静载试验和6点标准贯入试验，检验地基处理后承载力特征值是否达到设计要求。
二、工程地质概况
据xx省建筑设计研究院的《xx塑钢厂综合楼岩土工程勘察（补勘）报告》，该场地涉及地层如下：
第①层：杂填土，主要由建筑垃圾及生活垃圾组成，稍湿，松散。该层地基土底板埋深1.8～2.2m。
第②层：黄土状粉质粘土，黄褐色，可塑～硬塑状，虫孔及根系发育，无摇振反应，稍有光泽，干强度中等，韧性中等。局部含钙质结核。该层底板埋深2.5～3.0m，层厚0.5～1.0m。fak=130kPa。
第③层：黄土状粉土，浅黄褐色～灰褐色，稍湿～湿，密实。摇振反应中等，无光泽反应，干强度及韧性低。局部夹粉质粘土薄层。该层底板埋深4.0～5.1m，层厚1.2～2.5m。fak=135kPa。
第④层：黄土状粉质粘土，黄褐色，坚硬～硬塑～可塑，局部软塑，含姜石，可见铁锰锈斑。无摇振反应，稍有光泽，干强度、韧性中等。该层底板埋深9.2～11.0m，最大层厚6.1m。fak=145kPa。
第⑤层：细砂，黄色～灰白色，矿物成分以长石、石英为主，分选性较好，磨圆度中等，稍湿，中密。该层揭露底板埋深12.5m，最大揭露层厚2.8m。fak=200kPa。
共7页 第3页
第⑥层：粉土，浅黄褐色，稍湿，密实。局部夹粉质粘土薄层。摇振反应中等，无光泽反应，干强度、韧性低。该层揭露底板埋深15.3m，最大揭露层厚2.8m。fak=170kPa。
第⑦层：细砂，黄褐色～灰白色，矿物成分以长石、石英为主，分选性较好，磨圆度中等，稍湿，中密。该层最大揭露厚度6.3m。fak=230kPa。
三、检测依据及目的
1、检测依据：
（1）《建筑地基处理技术规范》JGJ79—2002；
（2）《岩土工程勘察规范》GB50021—2001；；
（3）《建筑地基基础工程施工质量验收规范》GB50202—2002；
（4）建设单位提供的工程勘察、设计、施工资料。
2、检测目的
通过现场测试，检验地基处理后的承载力特征值能否达到135kPa的设计要求。
四、试验概况
（一）、静载试验
1、试验数量及位置
根据规范要求，并与建设、监理及施工单位商议确定，共进行6点静载试验，各试验点位置详见图1。
2、 检测点的设计、施工及试验参数

表1 检测点的设计、施工及试验参数一览表
试验编号
施工日期
检测日期
承压板面积(m2)
1#
2007.02.01
2007. 02.05
0.5
2#
2007.02.01
2007. 02.05
0.5
3#
2007.02.01
2007. 02.05
0.5
4#
2007.02.01
2007. 02.06
0.5
5#
2007.02.01
2007. 02.06
0.5
6#
2007.02.01
2007. 02.06
0.5

共7页 第4页
3、试验方法及测试项目；
(1)本试验采用慢速维持荷载法，分8级加载，最大加载值为设计要求承载力特征值的2倍，即270kPa（135kN），每级33.75kPa。
(2)主要测试项目
量测承压板在各级荷载作用下的沉降量，分析沉降同荷载、时间关系，判定地基承载力。
4、加载反力系统
地锚3套，反力架3套，1000kN千斤顶3个，最大加载量270kPa，最大加荷135kN。
5、量测系统
采用量程为30mm，最小分辨率为0.01mm的百分表量测荷载板的沉降，标准测力装置量测所施加荷载。
6、试验程序
试验加载、观测、稳定标准均按有关技术规程、规范要求进行。
（二）、标准贯入试验
1、试验数量及位置
根据规范要求，并与建设、监理及施工单位商议确定，共进行6点标贯试验，各试验点位置详见图1。
2、试验目的
通过标准贯入试验，确定土层承载力等参数。
3、试验方法
采用自动脱钩自由落锤法，预打入土中15cm后，开始记录累计打入30cm的锤击数即为标贯试验实测击数N，试验深度2.95m。单孔试验深度间距为0.5m，每一评价单元同一层土的试验数不小于6次。
4、试验装置
标贯锤质量为63.5kg，锤自由落距为76cm，钻杆直径为42mm，相对弯曲小于1/1000，贯入管对开，管外径51mm，内径35mm，管靴长度50~76mm，刃口角度18~20度。
五、 试验数据整理及承载力特征值确定
（一）、静载试验
共7页 第5页

(1)编制灰土地基静载试验结果汇总表，见表2—表7。
(2)绘制灰土地基静载试验p-s曲线、s-t曲线，见图2—图8。
(3)灰土地基承载力特征值
根据各试验点数据及p-s、s-t曲线特征，6点试验加载到270kPa时均未达到破坏状态，各试验点实测承载力特征值均不小于135kPa。

表2 1# 灰土地基静载试验结果汇总表

级别
荷载
(kPa)
时间（min）
沉降（mm）
本级
累计
本级
累计
1
33.75
150
150
0.06
0.06
2
67.50
150
300
0.09
0.15
3
101.25
150
450
0.14
0.29
4
135.00
150
600
0.44
0.73
5
168.75
150
750
0.40
1.13
6
202.50
150
900
0.33
1.46
7
236.25
150
1050
0.51
1.97
8
270.00
150
1200
0.25
2.22

表3 2# 灰土地基静载试验结果汇总表

级别
荷载
(kPa)
时间（min）
沉降（mm）
本级
累计
本级
累计
1
33.75
150
150
0.10
0.10
2
67.50
150
300
0.27
0.37
3
101.25
150
450
0.52
0.89
4
135.00
150
600
0.54
1.43
5
168.75
150
750
0.49
1.92
6
202.50
150
900
0.63
2.55
7
236.25
150
1050
0.23
2.78
8
270.00
150
1200
0.38
3.16

共7页 第6页
表4 3# 灰土地基静载试验结果汇总表

级别
荷载
(kPa)
时间（min）
沉降（mm）
本级
累计
本级
累计
1
33.75
150
150
0.09
0.09
2
67.50
150
300
0.17
0.26
3
101.25
150
450
0.56
0.82
4
135.00
150
600
0.42
1.24
5
168.75
150
750
0.34
1.58
6
202.50
120
870
0.60
2.18
7
236.25
150
1020
0.24
2.42
8
270.00
150
1170
0.29
2.71

表5 4# 灰土地基静载试验结果汇总表

级别
荷载
(kPa)
时间（min）
沉降（mm）
本级
累计
本级
累计
1
33.75
150
150
0.17
0.17
2
67.50
150
300
0.24
0.41
3
101.25
150
450
0.25
0.66
4
135.00
150
600
0.43
1.09
5
168.75
150
750
0.37
1.46
6
202.50
150
900
0.25
1.71
7
236.25
150
1050
0.35
2.06
8
270.00
150
1200
0.33
2.39

表6 5# 灰土地基静载试验结果汇总表

级别
荷载
(kPa)
时间（min）
沉降（mm）
本级
累计
本级
累计
1
33.75
150
150
0.20
0.20
2
67.50
150
300
0.49
0.69
3
101.25
240
540
0.75
1.44
4
135.00
150
690
0.45
1.89
5
168.75
180
870
0.79
2.68
6
202.50
180
1050
0.68
3.36
7
236.25
150
1200
0.57
3.93
8
270.00
180
1380
0.35
4.28
共7页 第7页
表7 6# 灰土地基静载试验结果汇总表

级别
荷载
(kPa)
时间（min）
沉降（mm）
本级
累计
本级
累计
1
33.75
150
150
0.15
0.15
2
67.50
150
300
0.20
0.35
3
101.25
150
450
0.42
0.77
4
135.00
150
600
0.28
1.05
5
168.75
270
870
0.93
1.98
6
202.50
150
1020
0.58
2.56
7
236.25
150
1170
0.50
3.06
8
270.00
270
1440
0.33
3.39

（二）、标准贯入试验
(1)编制灰土地基标准贯入试验结果汇总表，见表8。
(2) 绘制灰土地基标准贯入试验直方图，见图9—图14。
(3)灰土地基承载力特征值
根据单孔标准贯入击数与深度关系直方图以及各孔、各层的标贯击数，各试验点实测承载力特征值均不小于135kPa。
综合分析，该工程的灰土地基承载力特征值满足135kPa的设计要求。

标
试验点号
表8 灰土地基标准贯入试验结果汇总表
贯
击
数
深度(m)

1#
2#
3#
4#
5#
6#
0.15~0.45
23
21
23
23
20
21

0.65~0.95
21
21
26
28
22
20
1.15~1.45
18
20
20
9
21
17

1.65~1.95
6
7
5
10
7
15

2.15~2.45
5
4
6
4
4
7
2.65~2.95
4
5
5
3
4
5
