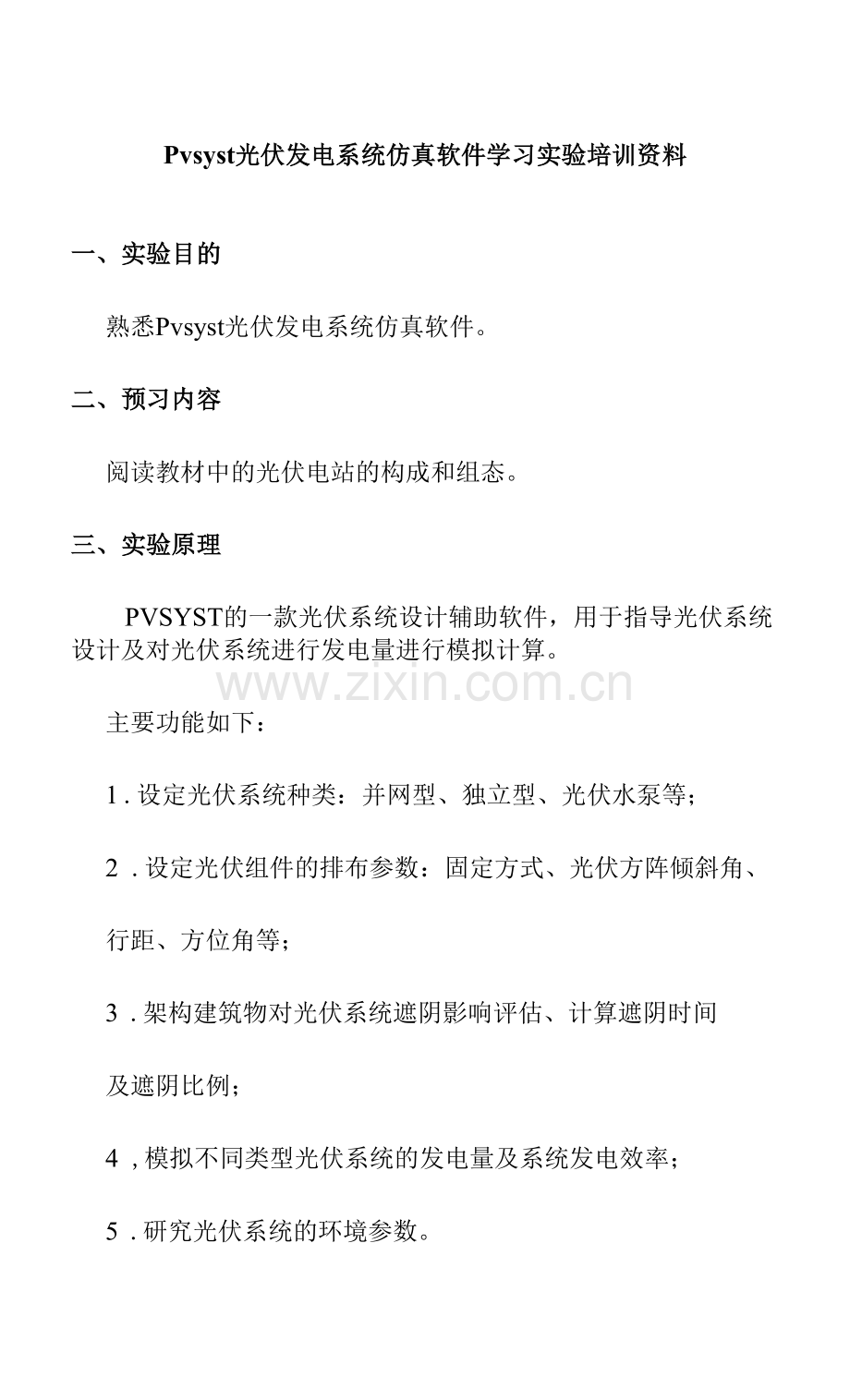

Pvsyst光伏发电系统仿真软件学习实验培训资料
一、实验目的
熟悉Pvsyst光伏发电系统仿真软件。
二、预习内容
阅读教材中的光伏电站的构成和组态。
三、实验原理
PVSYST的一款光伏系统设计辅助软件，用于指导光伏系统设计及对光伏系统进行发电量进行模拟计算。
主要功能如下：
1 .设定光伏系统种类：并网型、独立型、光伏水泵等；
2 .设定光伏组件的排布参数：固定方式、光伏方阵倾斜角、
行距、方位角等；
3 .架构建筑物对光伏系统遮阴影响评估、计算遮阴时间
及遮阴比例；
4 ,模拟不同类型光伏系统的发电量及系统发电效率；
5 .研究光伏系统的环境参数。
四、实验仪器与器件
1台PC机，Pvsyst软件五、实验内容与步骤
(1)Pvsyst的界面介绍左侧三个选项为：
1、初步设计 2、工程设计3、工具右侧四个选项为：
1、并网型光伏系统2、独立性光伏系统3、水泵光伏系统4、直流并网光伏系统

(2)并网光伏系统初步设计的使用介绍
1 > 先选择 Preliminary design f Grid-Connected 然后点击OK。
2、选择地理位置:

3、设置光伏系统基本参数
左边的三个选项为组件面积、装机容量、年发电量，他们 为三选一，内部存在的转换公式。一般取装机容量。方位 角一般取。度，即北半球朝正南，南半球朝正北。
倾角、方位角及对应倾斜面 上辐照度的参数

倾角、方位角及对应倾斜面 上辐照度的参数
装机容量

4、行距设计
点击More detail选择第二个进入地面光伏电站排布设计。
通过调整行距，使得遮挡情况和遮阴损失到达合理的设计
值。

5、光伏系统参数设置
组件类型设置影响组件的面积与装机容量的关系;
通风类型影响装机容量与发电量的关系；
安装类型影响安装的本钱（我们没有采用这个本钱模式）。
组件类型

安装类型通风类型

6、初步设计结果
得出初步设计的结果，主要的参数有各月的地面辐照度、
倾斜面上辐照度、发电量。
可以调整不同的参数，比照初步工程的发电量。

六、实验报告要求
(1)列表整理实验数据并进行数据分析。
(2)列出Pvsyst仿真光伏发电系统步骤。
七、思考题
光伏电站光伏方阵容量、蓄电池组容量等计算方法如何 应用于Pvsyst软件中。
