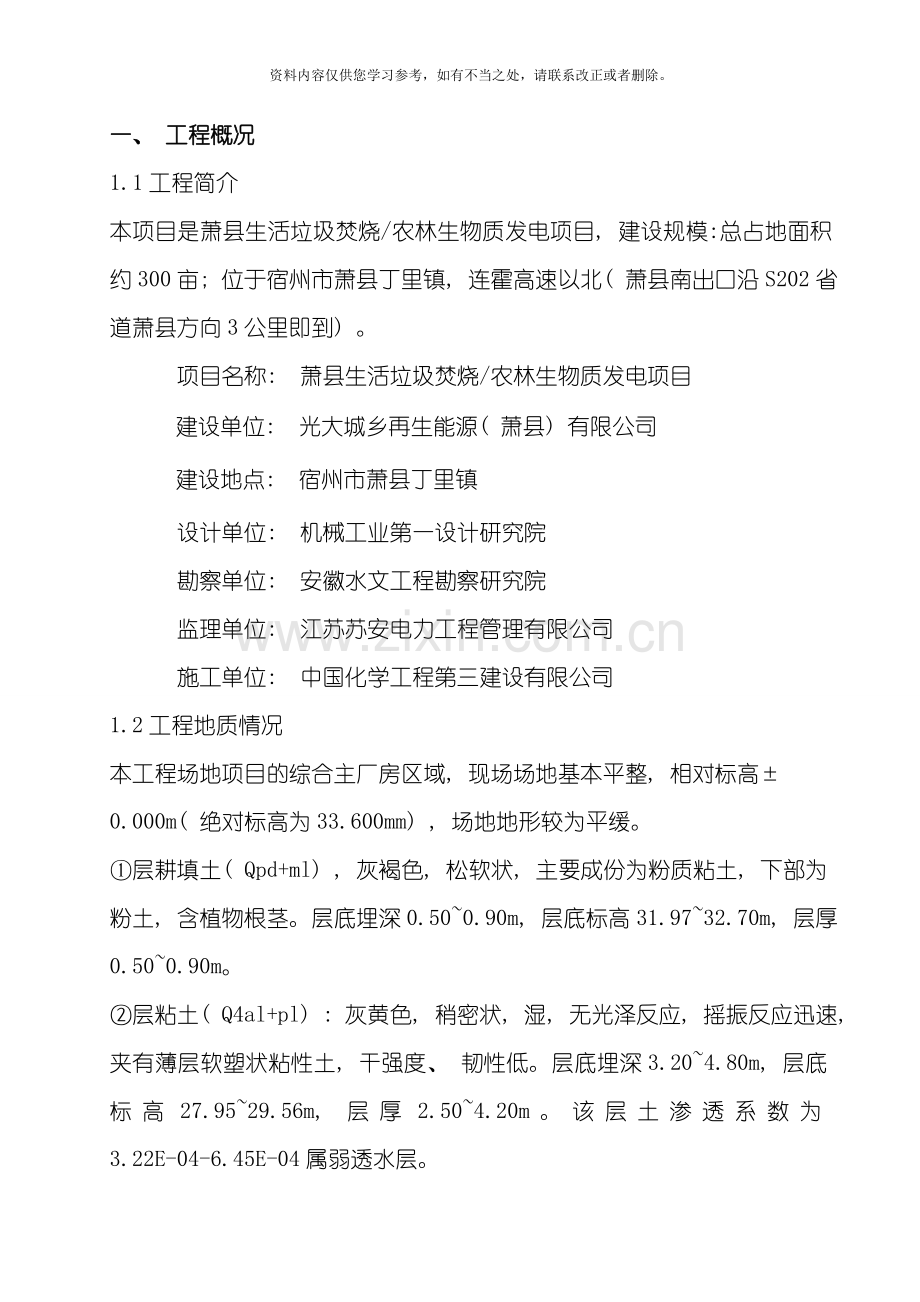

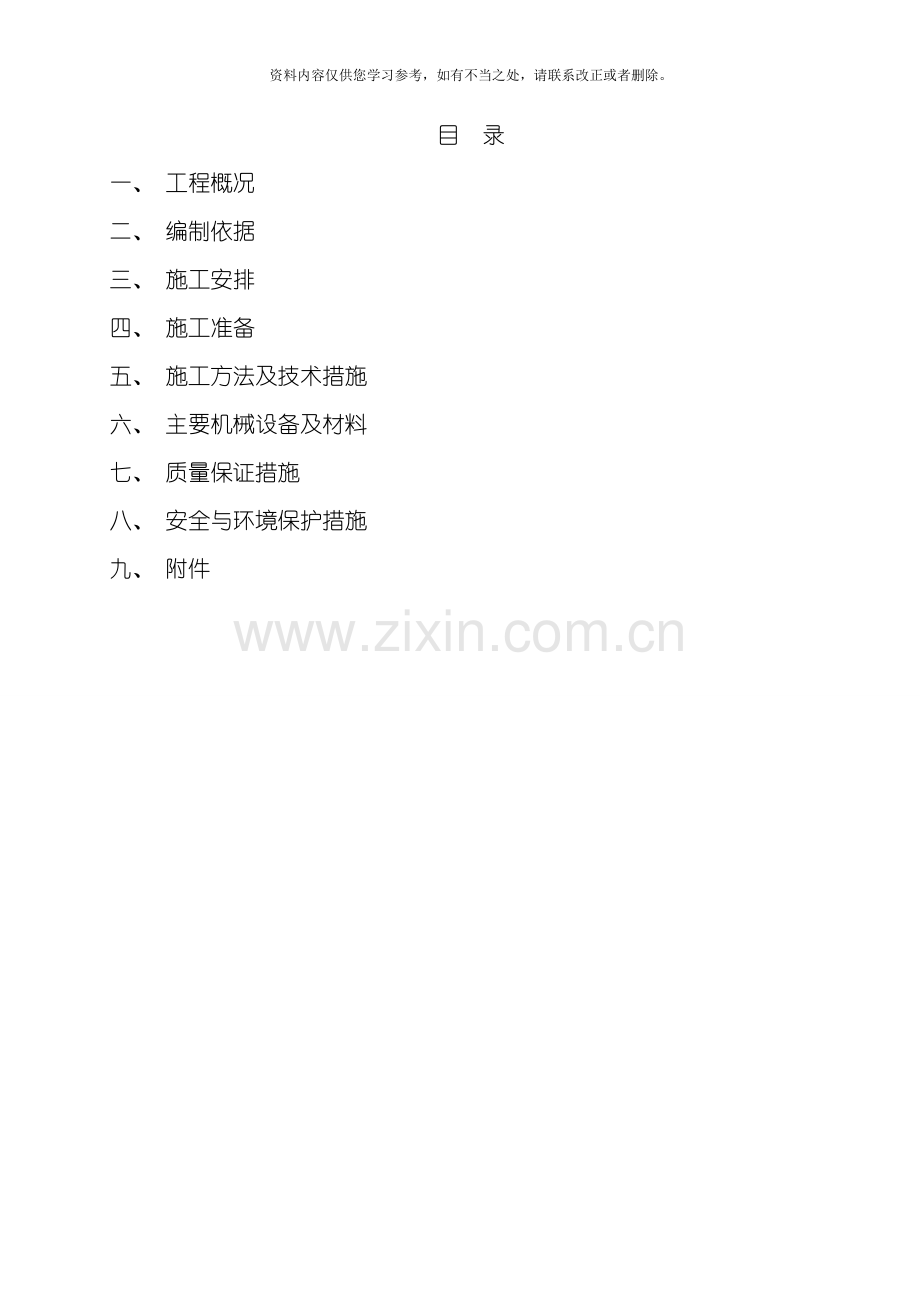

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。目 录一、 工程概况二、 编制依据三、 施工安排四、 施工准备五、 施工方法及技术措施六、 主要机械设备及材料七、 质量保证措施八、 安全与环境保护措施九、 附件一、 工程概况1.1工程简介本项目是萧县生活垃圾焚烧/农林生物质发电项目, 建设规模:总占地面积约300亩; 位于宿州市萧县丁里镇, 连霍高速以北( 萧县南出口沿S202省道萧县方向3公里即到) 。项目名称: 萧县生活垃圾焚烧/农林生物质发电项目建设单位: 光大城乡再生能源( 萧县) 有限公司建设地点: 宿州市萧县丁里镇设计单位: 机械工业第一设计研究院勘察单位: 安徽水文工程勘察研究院监理单位: 江苏苏安电力工程管理有限公司施工单位: 中国化学工程第三建设有限公司1.2工程地质情况本工程场地项目的综合主厂房区域, 现场场地基本平整, 相对标高0.000m( 绝对标高为33.600mm) , 场地地形较为平缓。层耕填土( Qpd+ml) , 灰褐色, 松软状, 主要成份为粉质粘土, 下部为粉土, 含植物根茎。层底埋深0.500.90m, 层底标高31.9732.70m, 层厚0.500.90m。层粘土( Q4al+pl) : 灰黄色, 稍密状, 湿, 无光泽反应, 摇振反应迅速, 夹有薄层软塑状粘性土, 干强度、 韧性低。层底埋深3.204.80m, 层底标高27.9529.56m, 层厚2.504.20m。该层土渗透系数为3.22E-04-6.45E-04属弱透水层。粘土( Q4al) : 灰色-灰黄色, 软塑状-可塑状, 湿, 稍有光泽, 摇振无反应, 含铁锰质结核及钙质结核, 干强度、 韧性中等。层底埋深6.4010.50m, 层底标高22.2226.73m, 层厚1.606.70m。粘土( Q3al) : 青灰色-灰褐色, 可塑状-硬塑状, 稍湿, 稍有光泽, 摇振无反应, 含铁锰质结核及钙质结核( 呈砂砾状) , 局部砂砾较富集, 干强度、 韧性中等。层底埋深10.8013.80m, 层底标高18.9022.68m, 层厚1.806.50m。粘土( Q3al) : 褐黄色, 硬塑状-坚硬状, 稍湿, 稍有光泽, 摇振无反应, 含铁锰质结核及钙质结核( 呈砂砾状) , 局部砂砾富集, 夹薄层粉土, 干强度、 韧性中等。层底埋深13.0021.60m, 层底标高11.0314.95m, 层厚0.8010.10m。1.3 工程水文情况场地地下水主要赋存在第、 工程地质层中, 场区地下水类型属上层滞水和松散岩类孔隙潜水。 地下水类型、 初见、 稳定水位埋深情况一览表 表3层序地层名称地下水类型初见水位埋深( m) 稳定水位埋深( m) 耕表土上层滞水2.50-3.002.00-2.40粉土孔隙潜水3.00-3.502.50-3.00地下水主要接受大气降水入渗补给及侧向径流补给, 蒸发、 人工开采及径流排泄为主要排泄方式。,根据地区经验及相关水文资料, 场区地下水位年变化幅度为约1.5m左右。二、 编制依据2.1基坑围护设计的有关资料和要求; 2.2岩土工程勘察报告2.3供水水文地质勘察规范( GB50027- ) ; 2.4供水管井设计施工及验收规范( CJJ10-86) ; 2.5建筑与市政降水工程技术规范( JGJ/T111-98) ; 三、 施工安排3.1施工顺序3.1.1放线定位3.1.2 定位管井位置3.1.3钻孔3.1.5安装井点管( 水泥乌沙管) 3.1.6 布置抽水泵, 安装抽水设备3.1.7开挖井点排水明沟( 500mm宽*500mm深) 3.1.8开动真空泵排气, 再开动离心泵抽水3.1.9测量观测井中地下水位变化3.2施工的重点和难点主厂房的垃圾仓基础开挖最深处标高达到-9.1m, 基础开挖深度有-7.8、 -5.5、 -5.0、 -2.5、 -2.2不等, 因此在垃圾仓开挖最深的位置周围布置井深18M的管井, 其余为15m管井。在开挖时, 如局部出现有水可采用增加轻型井点进行辅助处理。根据地勘显示, 本基坑出现坑涌的可能性不大。四、 施工准备4.1人机准备1) 人员已准备到位、 随时进场2) 机械已准备齐全4.2现场准备2施工前的准备和场地整理工作1) 将管井的具体位置定位出来。2) 在施工场地具备条件后, 对于井点轴线上的杂物应预先进行清理, 并沿井点轴线外一定距离挖一条排水明沟, 以方便排水。五、 施工方法及技术措施5.1降水工程要达到目的5.1.1减掉承压水层压力, 使承压水压力得到释放。5.1.2降低基坑内侧的地下水位。5.1.3使土体的含水率下降, 便于土方开挖, 满足施工要求。5.2降水方法5.2.1根据本工程场地的地质特点, 以及初步估算和其它类似工程的施工经验, 综合其它因素考虑采用管井井点降水, 局部采用轻型井点、 排水明沟予以配合的降水施工方法。5.2.2降深要求因本工程垃圾仓位置的深基坑开挖完成后基坑深度达到-9.1m, 为保证后期的此深基坑支护的安全, 我方将在主厂房的外围间隔12m全部设置内径300mm外径380mm的深度15m的管井, 深基坑周围设置内径300mm外径380mm的深度18m的管井, 务必保证使地下水位降到基坑坑底1m以下。综合考虑最小降深S为10.1m。5.2.3因主厂房内部分基础挖深将会达到5m以下, 对于这样的基坑, 我方在其周围合适位置专门设置15m深的管井, 计划在厂房内布置6口管井。5.2.4管井井点布置针对本工程区域的水文地质条件, 以及基坑的土方开挖范围, 对管井位置, 要确保土方开挖及基础工程施工顺利进行。我方将在主厂房的外围间隔12m全部设置内径300mm外径380mm的深度15m的管井, 垃圾仓深基坑周围设置18m深管井。在主厂房四周开挖放坡完成后间距1m的距离设置管井( 15m深) , 排水明沟距离管井500mm800mm布置。详见附件布置图。5.2.5管井水泵布置管井井点降水每一个管井单独用一台水泵进行抽水以降低地下水位。由于本工程降水深度较大, 考虑到潜水泵安装简单、 耗能少、 效率高、 成本低, 可采用深井泵式潜水泵。5.2.6 真空泵抽出的水经过消防带排入排水沟, 最后汇入厂区内河流排走。5.2.7 每个管井均设置维护标示, 以免遭到破坏。5.2.8 现场实际施工照片流程图水井钻机钻井 钻到需要深度后, 放置水泥乌沙管, 第一根管底部封头, 向上所有管子接头处采用塑料皮袋包裹衔接良好, 后再用纱网包裹, 两侧加夹杆采用铁丝绑扎固定塑料皮带与纱网, 防止其脱落松动。 井管四周缝隙采用质地较好黄沙填满, 这样便于水的渗透六、 主要机械设备及材料6.1机械设备材料表序号设备或材料名称单 位数 量备 注1潜水泵台502水井钻机套24水泥乌沙管m8006配电箱套48导流水管m10009电 缆m100七、 质量保证措施7.1项目组织内部分工明确, 责、 权落实到人, 实行全员、 全过程、 全面的质量管理, 控制人、 材、 机、 , 实现质量目标: 合格。7.2严格按操作规程、 设计文件、 施工验收规范核验工程质量状况, 坚决执行技术交底制度, 并在施工中认真贯彻执行, 保证各工序质量。7.3质量保证体系质量保证体系图项目经理梁亚项目经理方明贵项目总工马益民施工经理李飚 设材科吴彦辰设材科吴彦辰工程部朱炜强安全部殷培毅办公室程爱民质量部 方磊设材部李玉东经营部陈云项目队长汪伟安全科 黄德政材料科王永杰施工科徐金城技术科彭波其它辅助工班普工班水泥工班钢筋工班瓦工班木工班八、 安全保证措施安全与环境管理组织机构项目经理梁亚安全经理殷培毅施工经理李飚项目总工马益民 安全部殷培毅财务部张 军工程部朱炜强经营部陈云设材部李玉东质量部方磊项目队长汪伟料具科王永杰安全科黄德政施工科徐金城技术科彭波普工班其它输助班组班水泥工班钢筋工班瓦工班木工班8.1所有的施工人员, 必须进行安全培训后方可进入施工现场实行安全技术交底制度, 班组每天要对工人进行施工要求、 作业环境的安全交底。8.2所有机具设备必须经过业主报验合格后, 方可进入现场投入使用。8.3作业前必须办理作业票( 动土证、 一般作业证等) , 相关部门签字同意后方可作业。8.4所有作业人员进入现场施工, 必须佩戴合格的安全帽、 安全鞋、 安全防护眼镜以及长袖工作服等, 严禁酒后作业。8.5设立总配电箱, 三相五线制, 用分级配电, 做到一机一箱一闸一保护, 不能一闸多用。电闸箱应坚固耐用, 防风雨, 设专人管理, 待机械停机后, 要拉闸断电箱上锁, 各种电器闸箱要安装漏电保护装置, 并经常检查完好程度, 发现隐患应及时处理。8.6 井点降水施工安全危险性分析及预控措施序号作业/活动序号作业/活动1吊车( 卸货) 2电气3人工搬运序号作业/活动潜在危险承担风险人群 风险等级预控措施LSR1. 吊车1现场吊车的移动和使用因不正确的吊装引起的人员伤害吊车司机和附近各专业的所有作业人员a.确保符合现场吊车操作方面的现场安全惯例。2现场吊车的移动和使用因吊车翻车造成的人员伤害吊车司机和附近各专业的所有作业人员a.确保符合现场吊车操作方面的现场安全惯例。3吊车沿现场的移动与带电的高架线相碰吊车操作员a.起重信号工应在场指挥吊车的起停。b.检查线路和警示标志, 清除路障。4操作吊车可燃气体点火各专业a.确保已获取了作业区域的消防证, 并应按其中要求形式。2.电气1提供临时照明电击各专业a.按现场安全惯例进行安装2拆除设备电击电工a.按现场安全惯例中要求进行隔离3电缆连接和端接电击电工a.按现场安全惯例中要求进行隔离3.人工搬运1材料的吊装和运输因不正确的吊装造成伤害吊装人员a.采用正确的吊装技术并进行现场培训。b.除非材料很轻, 否则应首先考虑使用机械搬运设备, 如手推车、 葫芦、 辊子等。2材料的吊装和运输切伤、 撞伤和脚部伤害吊装人员a.使用正确的用于吊装的PPE, 包括安全鞋、 安全帽防护眼镜、 手套等。九 、 附件主厂房区域分布图
