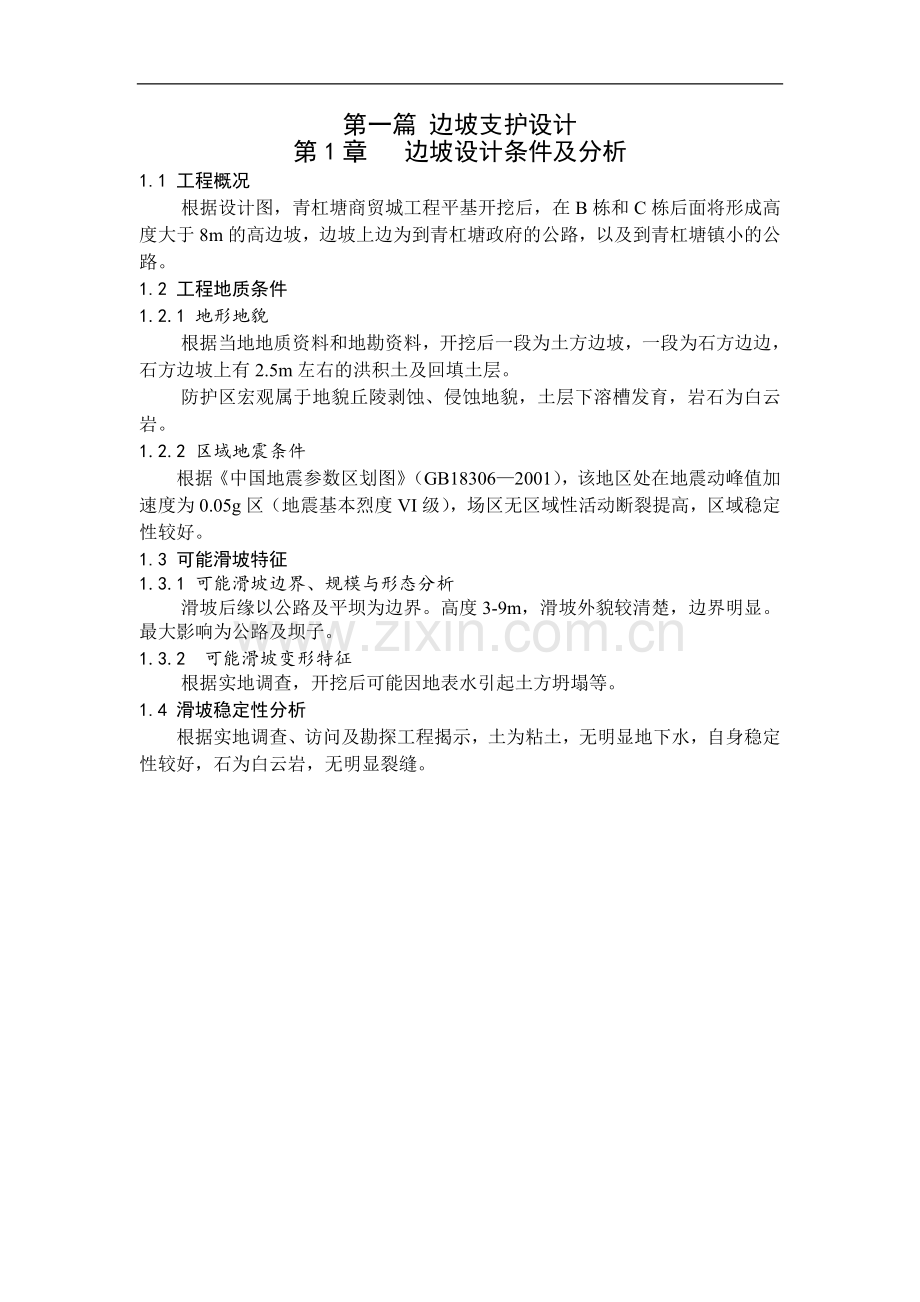

第一篇 边坡支护设计
第1章 边坡设计条件及分析
1.1 工程概况
根据设计图，青杠塘商贸城工程平基开挖后，在B栋和C栋后面将形成高度大于8m的高边坡，边坡上边为到青杠塘政府的公路，以及到青杠塘镇小的公路。
1.2 工程地质条件
1.2.1 地形地貌
根据当地地质资料和地勘资料，开挖后一段为土方边坡，一段为石方边边，石方边坡上有2.5m左右的洪积土及回填土层。
防护区宏观属于地貌丘陵剥蚀、侵蚀地貌，土层下溶槽发育，岩石为白云岩。
1.2.2 区域地震条件
根据《中国地震参数区划图》（GB18306—2001），该地区处在地震动峰值加速度为0.05g区（地震基本烈度VI级），场区无区域性活动断裂提高，区域稳定性较好。
1.3 可能滑坡特征
1.3.1 可能滑坡边界、规模与形态分析
滑坡后缘以公路及平坝为边界。高度3-9m，滑坡外貌较清楚，边界明显。最大影响为公路及坝子。
1.3.2 可能滑坡变形特征
根据实地调查，开挖后可能因地表水引起土方坍塌等。
1.4 滑坡稳定性分析
根据实地调查、访问及勘探工程揭示，土为粘土，无明显地下水，自身稳定性较好，石为白云岩，无明显裂缝。

第2章 设计依据及设计原则
2.1 边坡工程设计技术标准及依据
本边坡工程设计和施工遵循下列技术标准
1．《建筑边坡工程技术规范》 （GB50330—2002）
2．《建筑地基基础技术规范》 （GB50007—2002）
3．《混凝土结构工程质量验收规范》 （GB50204—2002）
4．《混凝土强度检验评定标准》 （GBH107—87）
5．《混凝土结构设计规范》 （GB50010—2002）
6．《总图制图标准》（GB/T50103—2001）等规程规范
2.2 边坡支护设计原则与设计思路
1．设计方案是建立在确保边坡稳定的基础上，根据总平面图范围，场地岩土工程条件，场地周边环境条件及边坡开挖深度等要求，采用先进技术、经济合理的设计方案，体现生态防护的思想。
2. 依据《建筑地基基础设计规范》（GB50007—2002），由于滑坡前缘修建七层住房，故安全系数取1.15。
3. 根据勘察结果，参照《建筑地基基础设计规范》（GB50007—2002）及《建筑边坡工程技术规范》（GB50330—2002）等有关规程规范，边坡各地层作支护设计时，其力学参数采用下表中数值：
1）滑坡土体设计参数：
表2-1 滑坡土体设计参数表
重度（kN/m）
滑带抗剪指标
土坡比
天然
饱和
天然（峰值）
天然（残值）

1：1-1：1.25
19.50
19.90
C( kPa)
（°）
C( kPa)
（°）
15.0
13.5
12.0
12.5
4. 勘察期间，钻孔中未见地下水，边坡切方施工时，须做好地表水的疏排工作，在坡顶设置截水沟，在坡面按一定间距设置泄水孔，坡底设置沉砂池等截水排水设施。防止雨水流入边坡坡体内，影响边坡的安全稳定。
5. 边坡开挖及支护施工时，在坡顶应设置一定数量的沉降和位移观测点，定期对边坡进行有效的系统监测。
6. 场地内泥质粉岩具有遇水易软化，失水易干裂的特点，在边坡治理时对裸露的岩土体加以整治和护面，完善地表排水系统。
7. 采用动态的设计方法，充分结合设计条件进行设计，并在施工中进行动态跟踪。

第3章 边坡支护方案
3.1 不同土质边坡的挡土墙
3.1.1 岩石边坡 锚杆混凝土挡墙
锚杆混凝土挡墙是将拉筋设置在岩体内部（采用压力注浆），拉筋全长与岩体粘结，并在坡面上扎钢筋网片后浇筑混凝土的边坡支护结构。
锚杆混凝土挡墙的作用机理
现有岩体整体性好，无明显裂隙，挡土墙的主要作用为以下两方面：1、防止岩石风化；2作上部浆砌片石挡墙基础。通过锚杆和钢筋网片的共同作用，使混凝土和岩石形成整体，显著地提高了整体稳定性。锚杆混凝土的作用主要表现在以下几方面 ：
1）、节约红线内的土地使用率
开挖时因岩体稳定性好而可以以较徒坡度开挖，锚杆混凝土挡土墙体厚度较小，从而最大限度地减少边坡对土地的占用。
2）、分担作用
在复合挡土墙里，因拉筋的作用，混凝土与岩石共同承担外上部浆砌片挡土墙的荷载。
3）、应力的传递和扩散作用
在相同荷载作用下，加筋后的挡土墙比浆砌片石挡土墙的应变水平低，从而推迟了上部土体变形形成和发展。
2．适用性：
锚杆混凝土挡主要适用于岩石边坡。但不适用于有流砂层或淤泥质土层。
3.1.2土方边坡 浆砌片石和片石混凝土挡土墙
土方边坡的挡土墙根据04J008挡土墙图集，选用衡重式挡土墙，墙背回填采用平基时的石渣所以填料内摩擦角选用40°，开挖后基底为岩石，所以基底摩擦系数采用0.5。

3.2 挡土墙结构
3.2.1 锚杆混凝土挡土墙
1. 锚杆
锚杆挡土墙的锚杆采用Φ18钢筋锚入岩石1.2m，压力注浆，锚杆伸出岩石面200mm，梅花型布置。立面布置如下图：

2. 钢筋网片
钢筋的水平筋在经过锚杆时要挂在锚筋内，间距200mm。
3. 混凝土上中浆砌片石断面如下图：

3.2.2 浆砌混凝土挡墙
浆砌混凝土挡土墙的断面见04J008图集82页KJA9。

第3章 施工注意事项
3.1锚杆施工
锚杆施工时的注意事项：
1. 钻孔深度不得低于1200mm，保证锚杆充分锚入岩石中；
2. 锚孔要向与开挖的岩石面垂直；
3. 灌浆分为两次灌满。

绥阳县青杠塘惠民商贸城平基础边坡

高
边
坡
防
护
方
案
