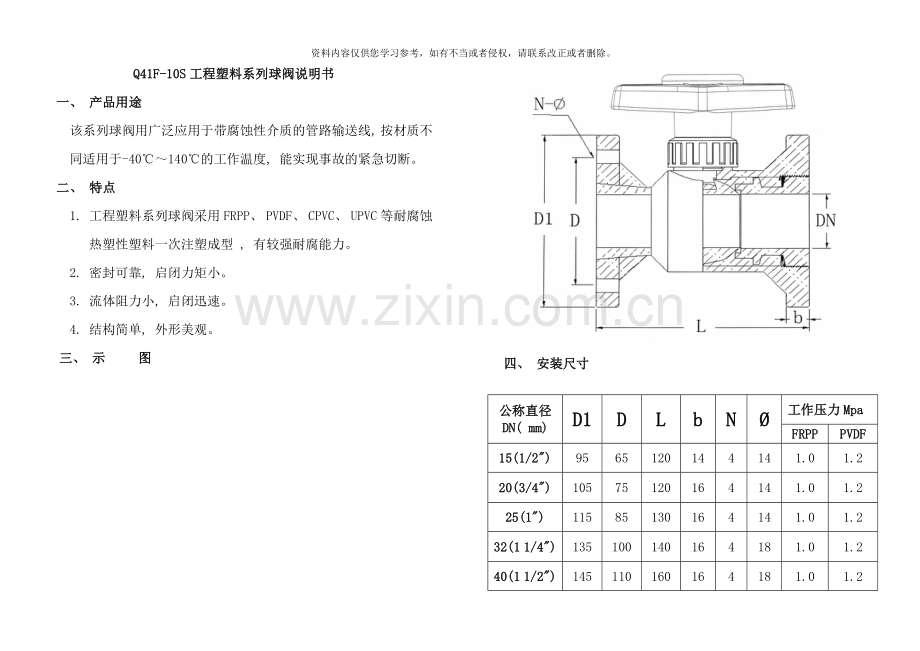

Q41F-10S工程塑料系列球阀说明书
一、 产品用途
该系列球阀用广泛应用于带腐蚀性介质的管路输送线, 按材质不同适用于-40℃～140℃的工作温度, 能实现事故的紧急切断。
二、 特点
1. 工程塑料系列球阀采用FRPP、 PVDF、 CPVC、 UPVC等耐腐蚀热塑性塑料一次注塑成型 , 有较强耐腐能力。
2. 密封可靠, 启闭力矩小。
3. 流体阻力小, 启闭迅速。
4. 结构简单, 外形美观。
三、 示 图

四、 安装尺寸

公称直径
DN( mm)
D1
D
L
b
N
Ø
工作压力Mpa
FRPP
PVDF
15(1/2")
95
65
120
14
4
14
1.0
1.2
20(3/4")
105
75
120
16
4
14
1.0
1.2
25(1")
115
85
130
16
4
14
1.0
1.2
32(1 1/4")
135
100
140
16
4
18
1.0
1.2
40(1 1/2")
145
110
160
16
4
18
1.0
1.2
50(2")
160
125
180
18
4
18
1.0
1.2
65(2 1/2")
180
145
220
22
4
18
1.0
1.2
80(3"
195
160
250
25
8
18
1.0
1.2
100(4")
215
180
280
25
8
18
1.0
1.2

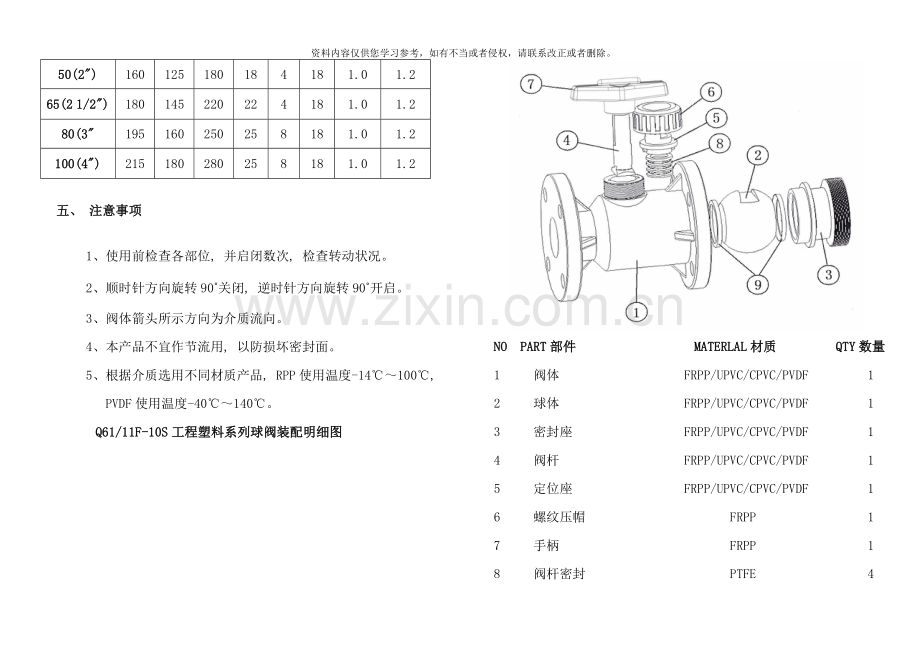

五、 注意事项

1、 使用前检查各部位, 并启闭数次, 检查转动状况。
2、 顺时针方向旋转90˚关闭, 逆时针方向旋转90˚开启。
3、 阀体箭头所示方向为介质流向。
4、 本产品不宜作节流用, 以防损坏密封面。
5、 根据介质选用不同材质产品, RPP使用温度-14℃～100℃, PVDF使用温度-40℃～140℃。
Q61/11F-10S工程塑料系列球阀装配明细图

NO PART部件 MATERLAL材质 QTY数量
1 阀体 FRPP/UPVC/CPVC/PVDF 1
2 球体 FRPP/UPVC/CPVC/PVDF 1
3 密封座 FRPP/UPVC/CPVC/PVDF 1
4 阀杆 FRPP/UPVC/CPVC/PVDF 1
5 定位座 FRPP/UPVC/CPVC/PVDF 1
6 螺纹压帽 FRPP 1
7 手柄 FRPP 1
8 阀杆密封 PTFE 4
9 球面密封 PTFE 2
专业制造 FRPP、 PVDF、 UPVC、 CPVC
新颖全氟、 全塑泵、 阀管件系列产品
安装使用前请仔细阅读此说明书

一体型法兰球阀说明书

宁波北仑琪耐泵阀制造有限公司
( 宁波市北仑区大碶新城防腐设备配件厂)
电话: 传真: 地址: 浙江省宁波市北仑区
