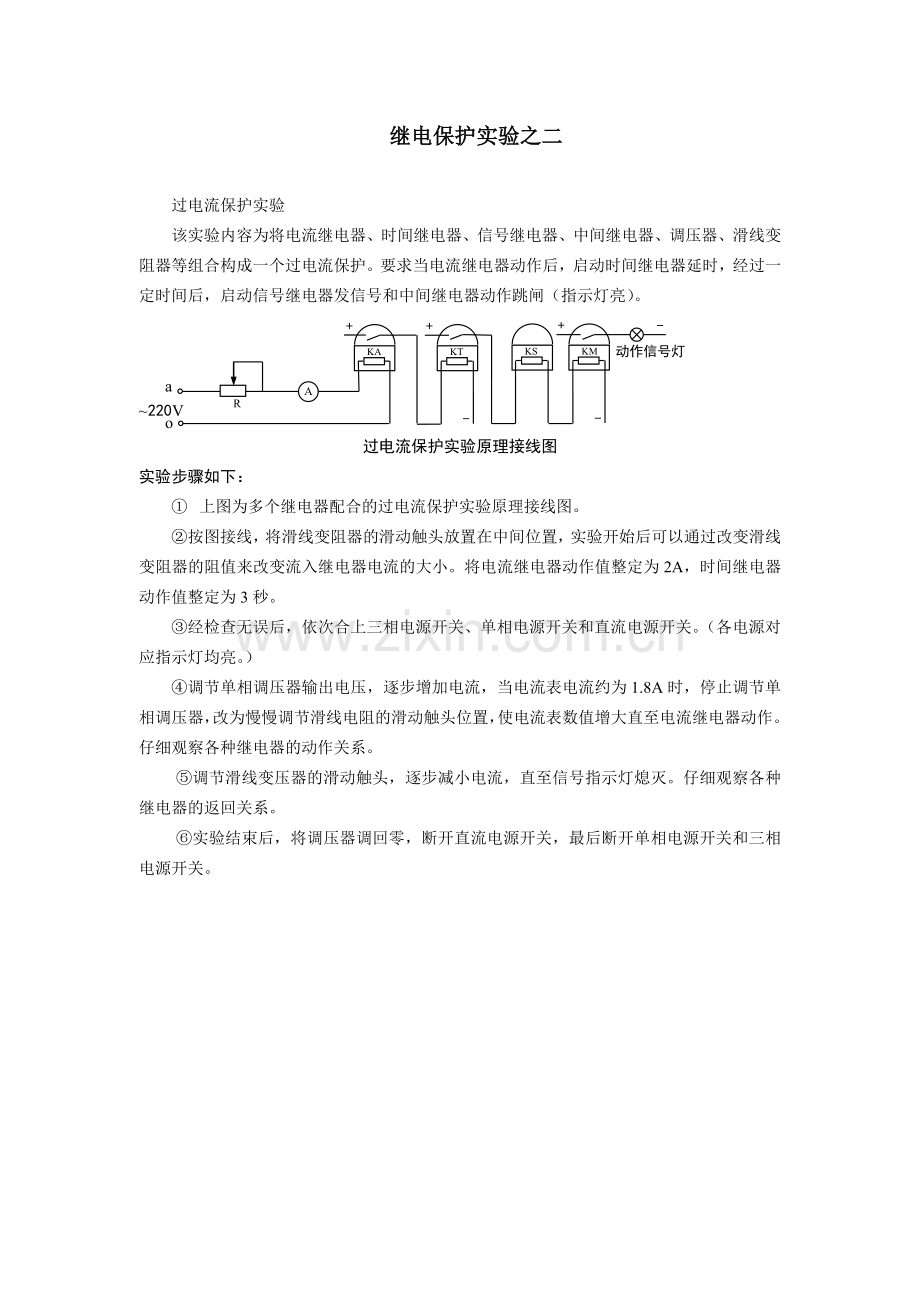

继电保护实验之二

过电流保护实验
该实验内容为将电流继电器、时间继电器、信号继电器、中间继电器、调压器、滑线变阻器等组合构成一个过电流保护。要求当电流继电器动作后，启动时间继电器延时，经过一定时间后，启动信号继电器发信号和中间继电器动作跳闸（指示灯亮）。
动作信号灯
-
+
KM
KS
+
KT
+
KA

R
~220V
a
A

o
-
-

过电流保护实验原理接线图
实验步骤如下：
① 上图为多个继电器配合的过电流保护实验原理接线图。
②按图接线，将滑线变阻器的滑动触头放置在中间位置，实验开始后可以通过改变滑线变阻器的阻值来改变流入继电器电流的大小。将电流继电器动作值整定为2A，时间继电器动作值整定为3秒。
③经检查无误后，依次合上三相电源开关、单相电源开关和直流电源开关。（各电源对应指示灯均亮。）
④调节单相调压器输出电压，逐步增加电流，当电流表电流约为1.8A时，停止调节单相调压器，改为慢慢调节滑线电阻的滑动触头位置，使电流表数值增大直至电流继电器动作。仔细观察各种继电器的动作关系。
⑤调节滑线变压器的滑动触头，逐步减小电流，直至信号指示灯熄灭。仔细观察各种继电器的返回关系。
⑥实验结束后，将调压器调回零，断开直流电源开关，最后断开单相电源开关和三相电源开关。
