水泵特性曲线的关系.doc

主要是由三条特性曲线组成,分别是:

H—ｑv曲线,表示泵的扬程与流量关系．
ﻪP—qv曲线，表示泵的轴功率与流量的关系。

η—ｑｖ曲线,表示泵的效率与流量的关系.

扬程随流量的增加而减少,轴功率随流量的增加而增加;
流量为零时,效率为零;
流量增加,效率增加,但当流量增大到某一标准值时,流量在增大,效率反而下降

1、特性曲线主要是用于选泵使用，不同曲线会极大影响泵的效率,泵并联运行也需要性能曲线,合理配备水泵的台数。
2、关闭阀门的原因从试验数据上分析:开阀门意味着扬程极小,这意味着电机功率极大,会烧坏电机。
3、离心泵不灌水很难排掉泵内的空气，导致泵空转而不能排水；泵不启动可能是电路问题或是泵本身已损坏,即使电机的三相电接反了，泵也会启动的．
４、用出口阀门调解流量而不用崩前阀门调解流量保证泵内始终充满水,用泵前阀门调节过度时会造成泵内出现负压,使叶轮氧化，腐蚀泵。还有的调节方式就是增加变频装置,很好用的。
5、当泵不被损坏时,真空表和压力表读数会恒定不变，水泵不排水空转不受外网特性曲线影响造成的。
6、合理,主要就是检修,否则可以不用阀门。
7、这个问题的条件不充分,如果选用的是同一台水泵，同样的电机功率，外网不变的情况下，那么压力不会变化,轴功率会增加。
8、问题的本身就是错误的,有效压头并不一定随着流量的增加而下降,这与叶轮安装角有关,还有可能增加。但就通常使用的泵而言这个问题也是有问题的,扬程随着流量的增加可以大幅度降低的,这与泵的种类，也就是泵的性能曲线有关。

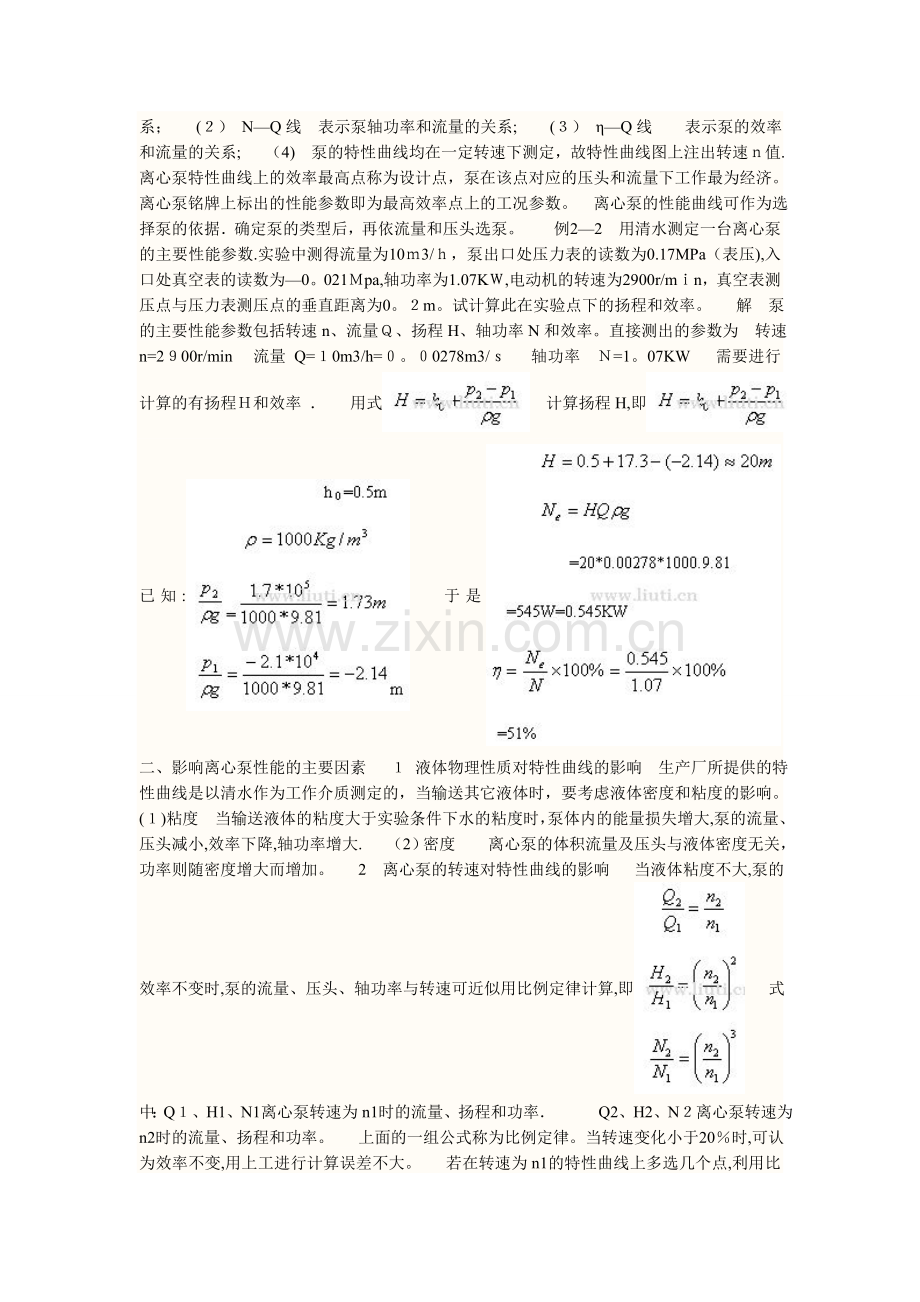

离心泵的特性曲线是将由实验测定的Q、H、Ｎ、η等数据标绘而成的一组曲线.此图由泵的制造厂家提供,供使用部门选泵和操作时参考。　 不同型号泵的特性曲线不同，但均有以下三条曲线: 　（1) H-Ｑ线　　表示压头和流量的关系； 　(２） N—Q线 表示泵轴功率和流量的关系;　　(３） η—Q线 　 表示泵的效率和流量的关系;　 （4)　泵的特性曲线均在一定转速下测定，故特性曲线图上注出转速ｎ值.　 离心泵特性曲线上的效率最高点称为设计点，泵在该点对应的压头和流量下工作最为经济。离心泵铭牌上标出的性能参数即为最高效率点上的工况参数。 离心泵的性能曲线可作为选择泵的依据．确定泵的类型后，再依流量和压头选泵。　　例2—2　用清水测定一台离心泵的主要性能参数.实验中测得流量为10ｍ3/ｈ，泵出口处压力表的读数为0.17MPa（表压),入口处真空表的读数为—0。021Ｍpa,轴功率为1.07KＷ,电动机的转速为2900r/mｉn，真空表测压点与压力表测压点的垂直距离为0。２m。试计算此在实验点下的扬程和效率。 　解　泵的主要性能参数包括转速n、流量Ｑ、扬程H、轴功率N和效率。直接测出的参数为 转速 n=2９00r/min 　流量 Q=１0m3/h=０。０0278m3/ｓ　 轴功率　Ｎ=1。07KW　 需要进行计算的有扬程Ｈ和效率 ．　 用式 计算扬程H,即 已知:　 于是 　二、影响离心泵性能的主要因素 　１ 液体物理性质对特性曲线的影响 生产厂所提供的特性曲线是以清水作为工作介质测定的，当输送其它液体时，要考虑液体密度和粘度的影响。　 (１)粘度　当输送液体的粘度大于实验条件下水的粘度时，泵体内的能量损失增大,泵的流量、压头减小,效率下降,轴功率增大.　 （2）密度　　离心泵的体积流量及压头与液体密度无关，功率则随密度增大而增加。 　2　离心泵的转速对特性曲线的影响 　当液体粘度不大,泵的效率不变时,泵的流量、压头、轴功率与转速可近似用比例定律计算,即 　式中：Q１、H1、N1离心泵转速为n1时的流量、扬程和功率． 　 Q2、H2、N２离心泵转速为n2时的流量、扬程和功率。 　上面的一组公式称为比例定律。当转速变化小于20％时,可认为效率不变,用上工进行计算误差不大。 　若在转速为n1的特性曲线上多选几个点,利用比例定律算出转速为n2时相应的数据，并将结果标绘在坐标纸上,就可以得到转速为n2时的特性曲线。　　3 叶轮直径对特性曲线的影响 　当泵的转速一定时，其扬程、流量与叶轮直径有关。下面为切割定律。 式中:Ｑ1、H1、N1离心泵转速为在D1时的流量、扬程和功率。 　Q２、H2、N２离心泵转速为Ｄ2时的流量、扬程和功率。本文标签：　离心泵特性曲线泵的流量转速曲线
以离心式水泵为例，水泵性能曲线图包含有Q-H（流量—扬程)、Q—N（流量—功率)、Q—n(流量—效率）及Ｑ-Hs(流量－允许吸上真空高度）．每一个流量Q都相应于一定的扬程H、轴功率Ｎ、效率n和允许吸上真空高度Hs　。扬程是随流量的增大而下降的.
Q—H（流量—扬程)是一条不规则的曲线。相应于效率最高值的(Ｑo，Ho)点的参数,即为水泵铭牌上所列的各数据。它将是该水泵最经济工作的一个点。在该点左右的一定范围内（一般不低于最高效率点的10％左右）都属于效率较高的区段，称为水泵的高效段。在选泵时,应使泵站设计所要求的流量和扬程能落在高效段范围内.
