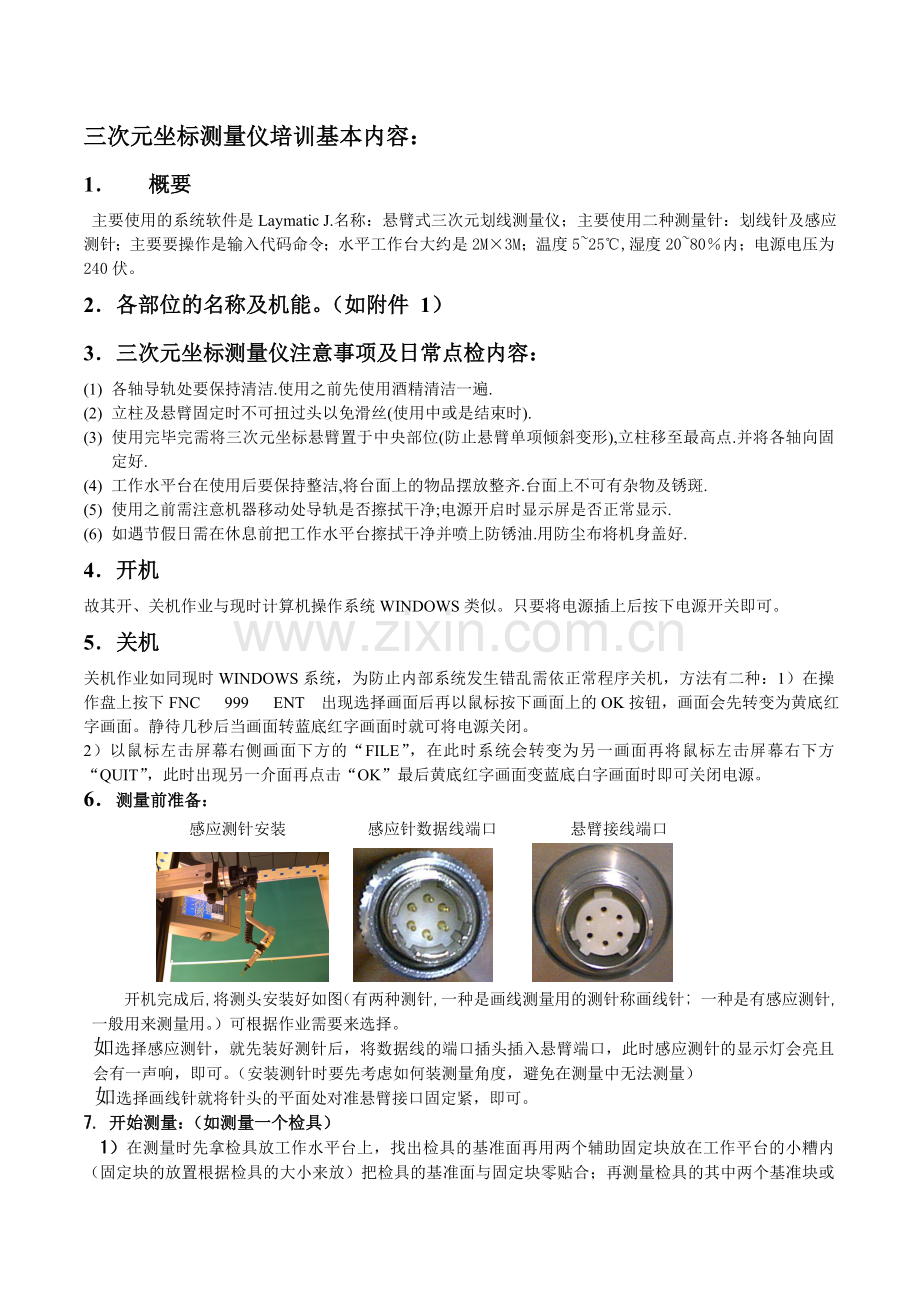

三次元坐标测量仪培训基本内容：1 概要 主要使用的系统软件是Laymatic J.名称：悬臂式三次元划线测量仪；主要使用二种测量针：划线针及感应测针；主要要操作是输入代码命令；水平工作台大约是2M3M；温度525,湿度2080内；电源电压为240伏。2各部位的名称及机能。（如附件 1）3三次元坐标测量仪注意事项及日常点检内容：(1) 各轴导轨处要保持清洁.使用之前先使用酒精清洁一遍.(2) 立柱及悬臂固定时不可扭过头以免滑丝(使用中或是结束时).(3) 使用完毕完需将三次元坐标悬臂置于中央部位(防止悬臂单项倾斜变形),立柱移至最高点.并将各轴向固定好.(4) 工作水平台在使用后要保持整洁,将台面上的物品摆放整齐.台面上不可有杂物及锈斑.(5) 使用之前需注意机器移动处导轨是否擦拭干净;电源开启时显示屏是否正常显示.(6) 如遇节假日需在休息前把工作水平台擦拭干净并喷上防锈油.用防尘布将机身盖好.4开机故其开、关机作业与现时计算机操作系统WINDOWS类似。只要将电源插上后按下电源开关即可。5关机关机作业如同现时WINDOWS系统，为防止内部系统发生错乱需依正常程序关机，方法有二种：1）在操作盘上按下FNC 999 ENT 出现选择画面后再以鼠标按下画面上的OK按钮，画面会先转变为黄底红字画面。静待几秒后当画面转蓝底红字画面时就可将电源关闭。2）以鼠标左击屏幕右侧画面下方的“FILE”，在此时系统会转变为另一画面再将鼠标左击屏幕右下方“QUIT”，此时出现另一介面再点击“OK”最后黄底红字画面变蓝底白字画面时即可关闭电源。6测量前准备： 感应测针安装 感应针数据线端口 悬臂接线端口 开机完成后,将测头安装好如图（有两种测针,一种是画线测量用的测针称画线针; 一种是有感应测针,一般用来测量用。）可根据作业需要来选择。如选择感应测针，就先装好测针后，将数据线的端口插头插入悬臂端口，此时感应测针的显示灯会亮且会有一声响，即可。（安装测针时要先考虑如何装测量角度，避免在测量中无法测量）如选择画线针就将针头的平面处对准悬臂接口固定紧，即可。7. 开始测量：（如测量一个检具）1）在测量时先拿检具放工作水平台上，找出检具的基准面再用两个辅助固定块放在工作平台的小糟内（固定块的放置根据检具的大小来放）把检具的基准面与固定块零贴合；再测量检具的其中两个基准块或者基准孔，确认检具的轴向是否与三坐标C轴平行。2） 基准坐标系的设定：把三坐标的三个轴向设定与检具三个轴向的方向一致：首先找出检具的三个轴向，再把三坐标上的 X Y Z依照检具上的方向来定。可用操作盘设定或鼠标来设定。如用操作盘设定可按显示屏的Coordinate键，则显示下图画面，红色的键表示目前的设定。按所需的键表示以变更设定。按OK键则目前的设定会变更为选取的并回复到坐标显示画面。OkCancel尺寸座标系全部清除座标系变更清除座标系输入座标系保存ARCBZXY独立尺寸共通尺寸座标交换X Y Z表示轴向 A B C分别为悬臂 主柱 底座 R 表示方向根据检具上的轴向来分是悬臂 主柱还是底座,再在显示屏上选择所对应的轴向，即可更改轴向。如果想更改某个方向的正负就点击R下面的某个轴的圆圈即可。3） 在轴向和方向都对好后就把测针的针尖对准检具基准线，固定此轴向在操作盘上按PST再按轴向再输入轴向的数据，按ENT即可；如“PST X 100 ENT”。在依次用此方法去设定其它二个轴向。轴向的数据一般是基准面的线在检具上的数据乘以100即可。但在X Y Z 三轴中有一个是上下方向的坐标轴,它在设定轴向数据时是用针尖轻轻的接触地面再固定此轴输入数据即可（主要指对基准面是底面）。4） 检具的孔测量： 在操作盘上按FNC+135再按ENT进行确认；操作步骤为：1）先在孔周围测量3点，再测量孔内3点，显示器自动显示该孔的中心位置如附件 2备注（另一种方法）： 在测量检具的孔时可选择感应式测针，例如X轴是悬臂轴向,X轴的基准数据是3620,边移动X 轴边看着显示屏上的数据,当显示屏上的数据是3620时就固定X轴,此时可看出此孔的X轴偏移量是多少,是否在规格内。 在测量部品的孔时，可选择画线针，例如现在要测量Y轴，是主柱。首先找出Y轴孔的基准数据，再以数据为主固定Y轴，在孔的中心就可画一条线,再以孔的半径数据加上或减去孔的半径可得知孔的正或负的孔数据,再以Y轴以这些数据为主在部品上画线即可知孔的位置.8、让几位学员从头到尾进行实际操作一遍，当场指导可使他们加深印象。
