发电机运行上岗考试题及答案.doc

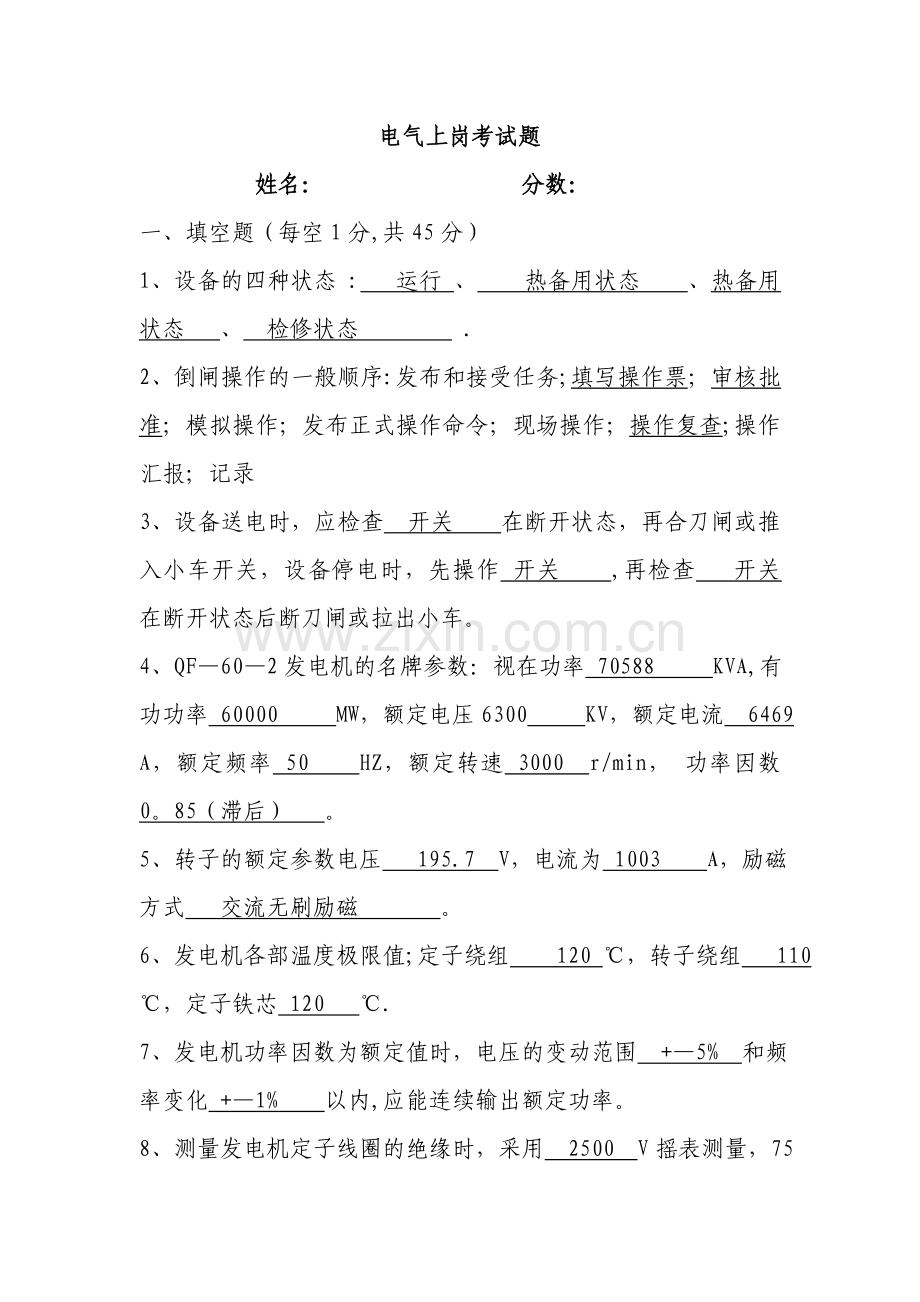

电气上岗考试题
姓名： 分数：
一、填空题（每空1分,共45分）
1、设备的四种状态 : 运行 、 热备用状态 、热备用状态 、 检修状态 .
2、倒闸操作的一般顺序:发布和接受任务;填写操作票；审核批准；模拟操作；发布正式操作命令；现场操作；操作复查;操作汇报；记录
3、设备送电时，应检查 开关 在断开状态，再合刀闸或推入小车开关，设备停电时，先操作 开关 ,再检查 开关 在断开状态后断刀闸或拉出小车。
4、QF—60—2发电机的名牌参数：视在功率 70588 KVA,有功功率 60000 MW，额定电压6300 KV，额定电流 6469 A，额定频率 50 HZ，额定转速 3000 r/min， 功率因数 0。85（滞后） 。
5、转子的额定参数电压 195.7 V，电流为 1003 A，励磁方式 交流无刷励磁 。
6、发电机各部温度极限值;定子绕组 120 ℃，转子绕组 110 ℃，定子铁芯 120 ℃.
7、发电机功率因数为额定值时，电压的变动范围 +—5% 和频率变化 +—1% 以内,应能连续输出额定功率。

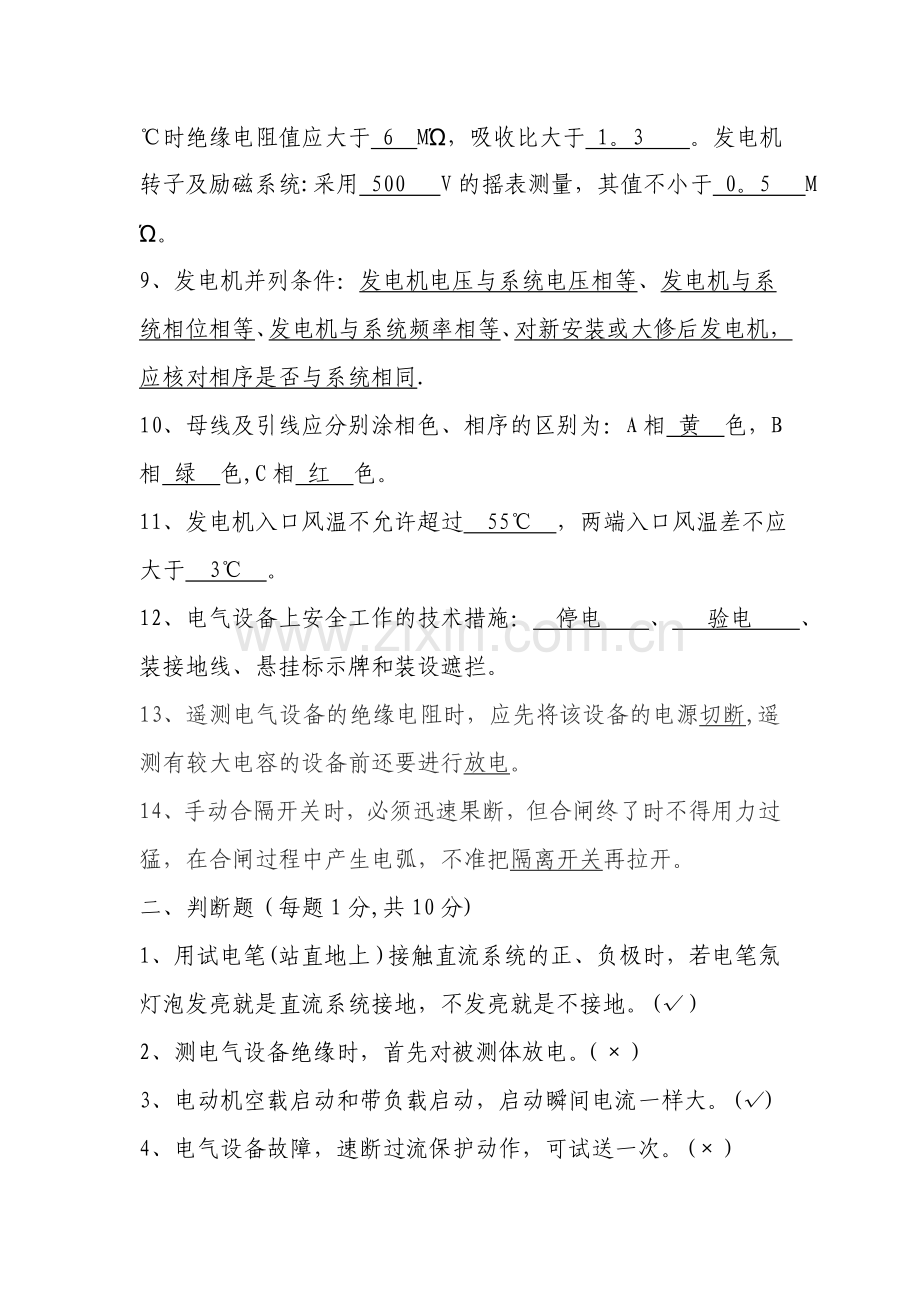

8、测量发电机定子线圈的绝缘时，采用 2500 V摇表测量，75℃时绝缘电阻值应大于 6 MΏ，吸收比大于 1。3 。发电机转子及励磁系统:采用 500 V的摇表测量，其值不小于 0。5 MΏ。
9、发电机并列条件：发电机电压与系统电压相等、发电机与系统相位相等、发电机与系统频率相等、对新安装或大修后发电机，应核对相序是否与系统相同.
10、母线及引线应分别涂相色、相序的区别为：A相 黄 色，B相 绿 色,C相 红 色。
11、发电机入口风温不允许超过 55℃ ，两端入口风温差不应大于 3℃ 。
12、电气设备上安全工作的技术措施： 停电 、 验电 、装接地线、悬挂标示牌和装设遮拦。
13、遥测电气设备的绝缘电阻时，应先将该设备的电源切断,遥测有较大电容的设备前还要进行放电。
14、手动合隔开关时，必须迅速果断，但合闸终了时不得用力过猛，在合闸过程中产生电弧，不准把隔离开关再拉开。
二、判断题（每题1分,共10分)
1、用试电笔(站直地上）接触直流系统的正、负极时，若电笔氖灯泡发亮就是直流系统接地，不发亮就是不接地。(√）
2、测电气设备绝缘时，首先对被测体放电。（×）
3、电动机空载启动和带负载启动，启动瞬间电流一样大。(√)
4、电气设备故障，速断过流保护动作，可试送一次。(×）
5、挂“巳接地”标示牌,挂在接地点上。(×）
6、变压器停电：停高压侧开关，再停低压侧开关。（×)
7、导线越长,电阻越大，电导也就越大。（×)
8、在同一供电系统中，根椐不同的用户要求可将一部份没备采用保护接地而另一部份采用保护接零。（×）
9、 低压带电作业断开导线时,应先断开火线，后断开地线。（√）
10、 低压回路停电后，应在刀闸操作把手上悬挂“禁止合闸,有人工作”标示牌.（√)
三、简答题
1、厂用380V母线电源开关跳闸的处理方法？（7分）
2、发电机升压的操作步骤？（8分）
四、操作票：（每题20分)
1、填写“1#工作变由运行转为检修”操作票?
五、画图题：（10分）
请画出我厂电气一次主接线图.
