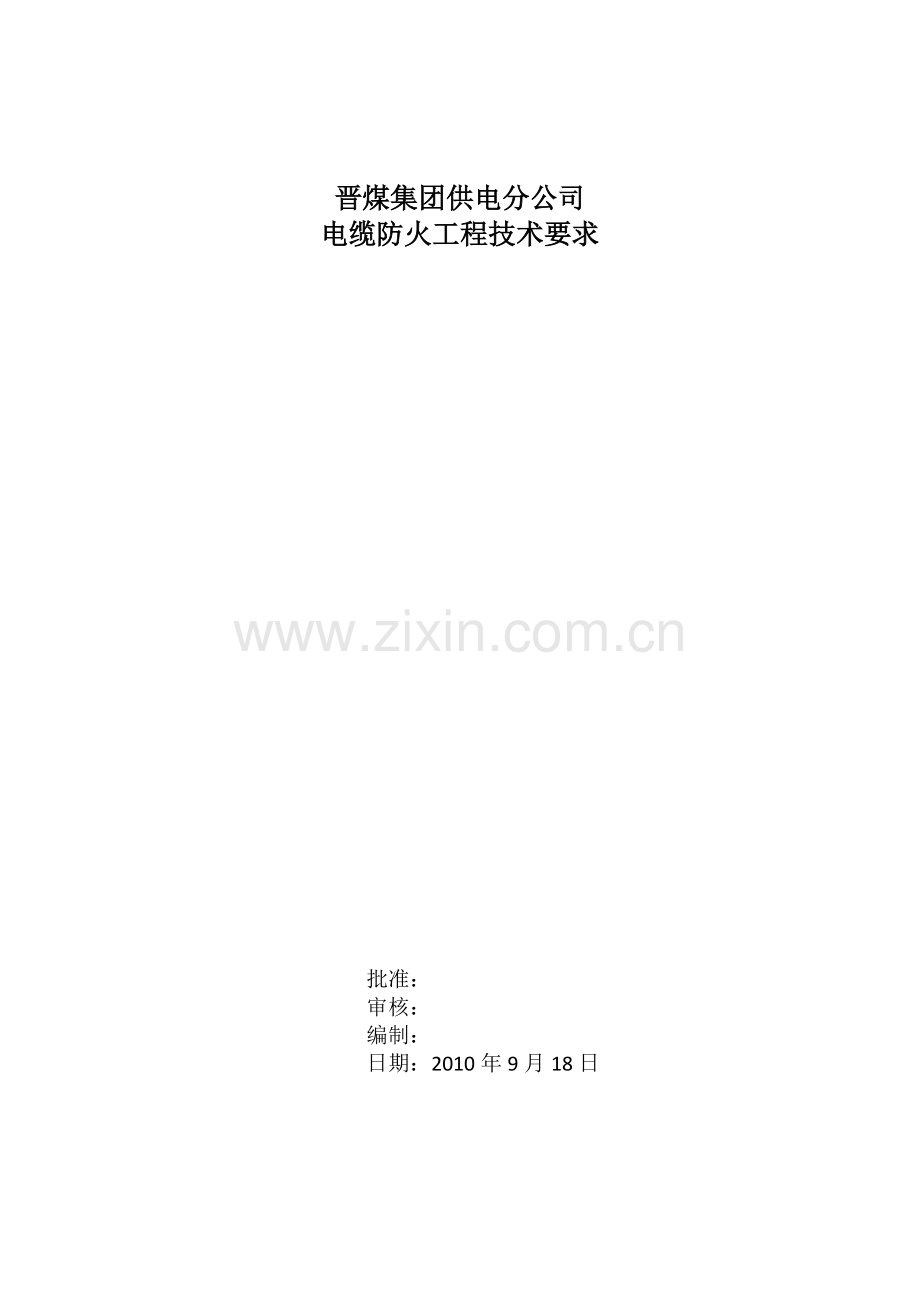

晋煤集团供电分公司电缆防火工程技术要求 批准：审核：编制：日期：2010年9月18日山西晋城无烟煤矿业集团有限责任公司供电分公司电缆防火工程技术要求1、 总则1.1 本技术要求的使用范围仅限于山西晋城无烟煤矿业集团有限责任公司供电分公司电缆防火工程。1.2 本技术要求提出的是最低限度的技术要求，并未对一切技术细节作出详尽规定，也未充分引述有关标准和规范的条文。施工方应提供符合本技术要求和有关标准的优质施工工艺及产品。1.3施工方应仔细阅读本技术要求中的全部条款，可提供比本技术要求中规定的性能更好的材料和工艺，以便业主选择。1.4施工方在投标前到现场勘查，拿出符合现场的可行方案，防腐后的避雷针应符合现行的国家及行业标准。1.5 在本技术要求确定之后，业主有权因标准或规程规范发生变化而提出一些补充要求，具体项目由双方共同商定。1.6本技术要求所使用的标准如与施工方所执行的标准不一致时，取较高标准执行。1.7在合同签订以后，业主有权因规范、标准、规程发生变化而提出一些补充要求。1.8 施工方在施工前应预先编制施工方案和措施，经业主审核后方可进行施工。2 、实施方式及工程概况由于电缆沟内电缆过多，电缆与电缆交叉、叠压现象过多，要准确统计防火电缆实际长度，需移动电缆，涂刷防火涂料还需移动电缆，为减少电缆移动次数，避免重复劳动，采取“先确定电缆防火（包括防火墙）单价，以现场签证的形式确定工程量，竣工后按实际工程量乘以单价进行结算”的方式进行该项目的实施。本次供电分公司电缆防火工程的范围：对各变电站电缆沟内的所有一次电缆以及一、二次电缆同沟敷设的二次电缆进行防火涂料涂刷，具体范围如下。各变电站防火墙的制作地点见附表。寺河工区6个变电站，分别是寺河110KV变电站旧35kv地下室，新35kv地下室的一次电缆进行防火涂刷，站内电缆沟内的一次电缆进行防火涂刷；东山35KV变电站东西6KV室联络电缆、电容器室、消弧线圈室内的电缆沟及站内电缆沟的一次电缆进行防火涂刷；岳城35KV变电站电缆室内的一次电缆进行防火涂刷；东风井35KV变电站电容器室，35KV配电室，6KV配电室站内的电缆沟及站内电缆沟内的一次电缆进行防火涂刷；工广35KV变电站西井区一次电缆夹层内一次电缆进行防火涂刷；三水沟35KV变电站6KV室电缆沟内的一次电缆进行防火涂刷。成庄工区5个变电站，分别是成庄110KV变电站新35kv电缆层和电缆沟内的一次电缆进行防火涂刷，6KV电缆层内的一次电缆进行防火涂刷；白沙35KV变电站电缆层内的一次电缆进行电缆防火涂刷；原节岭35KV变电站电缆层和站内电缆沟的一次电缆进行防火涂刷；矸井35KV变电站电缆层的一次电缆进行防火涂刷，站内电缆沟内的一次电缆进行防火涂刷；段河35KV变电站电缆层内的一次电缆进行防火涂刷。机关工区3个变电站，分别是凤凰山 35kv变电站6KV室电缆沟内的一次电缆进行防火涂刷；机关35KV变电站站内电缆沟内的一次电缆进行防火涂刷；王台35KV变电站6KV室电缆沟内的一次电缆进行防火涂刷。赵庄工区共涉及两个变电站，分别是赵庄110KV变电站10KV室电缆沟内的一次电缆进行防火涂刷，35KV室电缆沟和电缆层内的一次电缆进行防火涂刷；赵庄二号井35KV变电站电缆层内的一次电缆进行防火涂刷。3、 遵循的主要标准3.1 GB 8624-1997建筑材料燃烧性能分级方法。3.2 GB 12666.1-90 电线电缆燃烧试验方法 第1部分 总则3.3 公安部行业标准GA 161防火封堵材料的性能要求和试验方法。3.4 公安部行业标准GA 181电缆防火涂料通用技术条件。4、技术要求:4.1 防火涂料一定要达到防火的有关要求，由于是室内电缆层，要保证无毒、无污染，使用环保产品。4.2 防火涂料不能破坏电缆的绝缘性能。4.3 防火涂料施工前应将电缆表面的浮尘、油污、杂物等清理干净，待表面干燥后方可进行防火涂料的施工，喷涂要均匀。4.4 控制室、开关室、计算机室等通往电缆夹层、隧道、穿越楼板、墙壁、柜、盘等处的所有电缆孔洞和盘面之间的缝隙(含电缆穿墙套管与电缆之间缝隙)必须采用合格的不燃或阻燃材料封堵。4.5 电缆防火涂料的原料不应使用苯类溶剂。4.6 要求均匀涂刷不露底。4.7 电缆防火涂料可采用刷涂或喷涂方法施工，并能在自然环境条件下干燥、固化，成膜后表面无明显凹凸。4.8 电缆防火涂料在施工实干后，涂膜应无刺激性气味。4.9电缆穿墙（楼板）孔洞用防火隔板、防火包和有机防火堵料或用无机防火堵料和有机防火堵料组合封堵，封堵厚度应不小于100mm，宜与墙（楼板）相同，以便于施工。4.10技术性能要求应符合表一表1 技术性能要求序号项目技术指标1在容器中的状态经搅拌后呈均匀状态2细度，m903粘度，S704干燥时间，h表干 5实干 245耐油性，d浸泡7d，涂层无起皱、无剥落，起泡在标准环境条件下24h能基本恢复，允许轻微变色6耐盐腐蚀性，d浸泡3d，涂层无起皱、无剥落，起泡在标准环境条件下24h能基本恢复，允许轻微失光7耐湿热性，d经过7d试验，涂层无起泡、无脱落，允许轻微失光8耐冻融循环性经15次循环，涂层无起泡、无脱落，允许出现2条以下的裂纹9抗弯性涂层不起层、不脱落，允许出现8条以下的裂纹10耐火性，m炭化高度255 施工要求5.1 防火涂料施工前应将电缆表面的浮尘、油污、杂物等清洗、打磨干净，待表面干燥后方可进行防火涂料的施工。5.2 防火涂料施工采用喷涂、刷涂等方法，使用时应充分搅拌均匀，涂料稍稠时，可用适量稀料进行稀释，以方便喷涂为宜。5.3 施工过程中及涂层未干时之前，应防水、防暴晒、防污染、防移动、防弯曲，如有损坏及时修补。5.4 对于塑料、橡胶外皮的电线电缆，一般是直接涂刷5次以上，涂层厚度为0.5-1mm，大约用量1.5kg/m2，在室外或者潮湿的环境下施工，应加配套罩面清漆。山西晋城无烟煤矿业集团有限责任公司供电分公司电缆沟防火墙技术要求1 总则1.1 本技术要求的使用范围仅限于山西晋城无烟煤矿业集团有限责任公司供电分公司电缆防火工程。1.2 本技术要求提出的是最低限度的技术要求，并未对一切技术细节作出详尽规定，也未充分引述有关标准和规范的条文。施工方应提供符合本技术要求和有关标准的优质施工工艺及产品。1.3施工方应仔细阅读本技术要求中的全部条款，可提供比本技术要求中规定的性能更好的材料和工艺，以便业主选择。1.4施工方在投标前到现场勘查，拿出符合现场的可行方案，防腐后的避雷针应符合现行的国家及行业标准。1.5 在本技术要求确定之后，业主有权因标准或规程规范发生变化而提出一些补充要求，具体项目由双方共同商定。1.6本技术要求所使用的标准如与施工方所执行的标准不一致时，取较高标准执行。1.7在合同签订以后，业主有权因规范、标准、规程发生变化而提出一些补充要求。1.8 施工方在施工前应预先编制施工方案和措施，经业主审核后方可进行施工。2 工程概况电缆沟防火墙：共25处3 应遵循的主要标准1、 GB 8624-1997建筑材料燃烧性能分级方法。2、GB 12666.1-90 电线电缆燃烧试验方法 第1部分 总则3、公安部行业标准GA 161防火封堵材料的性能要求和试验方法。4、公安部行业标准GA 181电缆防火涂料通用技术条件。4 技术要求:4.1 防火墙一定要达到防火的有关要求，保证无毒、无污染，使用环保产品；4.2 该防火墙不能破坏电缆的绝缘性能；4.3 控制室、开关室、计算机室等通往电缆夹层、隧道、穿越楼板、墙壁、柜、盘等处的所有电缆孔洞和盘面之间的缝隙(含电缆穿墙套管与电缆之间缝隙)必须采用合格的不燃或阻燃材料封堵。4.4 防火墙采用新型防火材料做成的，既起到了阻断火灾蔓延的作用同时在以后更换电缆时,又十分方便；构筑防火墙所用材料要求及技术指标：DFB-720型阻火包项目技术指标检验方法耐火性能，min一级180GA161-1997外观包装完整，无破损GA161-1997松散密度，kg/m32.0103GA161-1997耐水性，d3,无溶胀GA161-1997耐油性，d3,无溶胀GA161-1997抗压强度，Mpa0.05GA161-1997抗跌落性50m高处自由落在砼水平面上，包装无破损GA161-1997BXF-D311非硬化有机堵料项目技术指标检验方法耐火性能，min一级180GA161-1997外观塑料固体，具有一定柔韧性GA161-1997密度，kg/m32.0103GA161-1997耐水性，d3,无溶胀GA161-1997耐油性，d3,无溶胀GA161-1997腐蚀性，d7无腐蚀现象GA161-1997QY-速固无机堵料项目技术指标检验方法耐火性能，min一级180GA161-1997外观均匀粉末固体，无结块GA161-1997干密度，kg/m32.0103GA161-1997耐水性，d3,无溶胀GA161-1997耐油性，d3,无溶胀GA161-1997腐蚀性，d7无腐蚀现象GA161-1997抗压强度（R），Mpa0.8R6.5GA161-1997初凝时间（t），min15t45GA161-19975 施工要求实施阻火分隔的技术特性，应符合下列规定：1、阻火封堵、阻火隔层的设置，应按电缆贯穿孔洞状况和条件，采用相适合的防火封堵材料或防火封堵组件。用于电力电缆时，宜使对载流量影响较小。阻火封堵材料的使用，对电缆不得有腐蚀和损害。2、阻火墙的构成，应采用适合电缆线路条件的阻火模块、防火封堵板材、阻火包等软质材料，且应在可能经受积水浸泡或鼠害作用下具有稳固性。3、除通向主控室、围墙或长距离隧道中按通风区段分隔的阻火墙部位应设置防火门外，其他情况下，有防止窜燃措施时可不设防火门。防窜燃方式，可在阻火墙紧靠两侧不少于1m 区段所有电缆上施加防火涂料、包带或设置挡火板等。4、阻火墙、阻火隔层和阻火封堵的构成方式，应按等效工程条件特征的标准试验，满足耐火极限不低于1h的耐火完整性、隔热性要求确定。当阻火分隔的构成方式不为该材料标准试验的试件装配特征涵盖时，应进行专门的测试论证或采取补加措施. 备注：东风井35kV站电缆沟9处需做防火墙：防火墙尺寸（m）：1.70*1.60*0.3（1个） 0.5*0.8*0.3（5个） 0.50*0.5*0.3（3个）矸井35kV站电缆沟防火墙：备注：矸井35kV站需设置防火墙情况：共计5处，1.1*1.5*0.3（3处），1.28*1.5*0.3（2）备注：古书院35kV站需设置防火墙情况：共计3处，1*1*0.3（1处），0.5*1*0.3（2）王台35kV站电缆沟防火墙：共计2处，1.15*1.2*0.3（2处）赵庄110kV站电缆沟防火墙：共计3处，1.5*1.2*0.3赵庄2#井35kV站电缆沟防火墙（单位：米）：共计3处，1*1.2*0.3合同管理制度1 范围本标准规定了龙腾公司合同管理工作的管理机构、职责、合同的授权委托、洽谈、承办、会签、订阅、履行和变更、终止及争议处理和合同管理的处罚、奖励；本标准适用于龙腾公司项目建设期间的各类合同管理工作，厂内各类合同的管理，厂内所属各具法人资格的部门，参照本标准执行。2 规范性引用中华人民共和国合同法龙腾公司合同管理办法3 定义、符号、缩略语无4 职责4.1 总经理：龙腾公司经营管理的法定代表人。负责对厂内各类合同管理工作实行统一领导。以法人代表名义或授权委托他人签订各类合法合同，并对电厂负责。4.2 工程部：是发电厂建设施工安装等工程合同签订管理部门；负责签订管理基建、安装、人工技术的工程合同。4.3 经营部：是合同签订管理部门，负责管理设备、材料、物资的订购合同。4.5 合同管理部门履行以下职责：4.5.1 建立健全合同管理办法并逐步完善规范；4.5.2 参与合同的洽谈、起草、审查、签约、变更、解除以及合同的签证、公证、调解、诉讼等活动，全程跟踪和检查合同的履行质量；4.5.3 审查、登记合同对方单位代表资格及单位资质，包括营业执照、经营范围、技术装备、信誉、越区域经营许可等证件及履约能力（必要时要求对方提供担保），检查合同的履行情况；4.5.4 保管法人代表授权委托书、合同专用章，并按编号归口使用；4.5.5 建立合同管理台帐，对合同文本资料进行编号统计管理；4.5.6 组织对法规、制度的学习和贯彻执行，定期向有关领导和部门报告工作；4.5.7 在总经理领导下，做好合同管理的其他工作，4.6 工程技术部：专职合同管理员及材料、燃料供应部兼职合同管理员履行以下职责：4.6.1 在主任领导下，做好本部门负责的各项合同的管理工作，负责保管“法人授权委托书”；4.6.2 签订合同时，检查对方的有关证件，对合同文本内容依照法规进行检查，检查合同标的数量、金额、日期、地点、质量要求、安全责任、违约责任是否明确，并提出补充及修改意见。重大问题应及时向有关领导报告，提出解决方案；4.6.3 对专业对口的合同统一编号、登记、建立台帐，分类整理归档。对合同承办部门提供相关法规咨询和日常协作服务工作；4.6.4 工程技术部专职合同管理员负责收集整理各类合同，建立合同统计台帐，并负责
