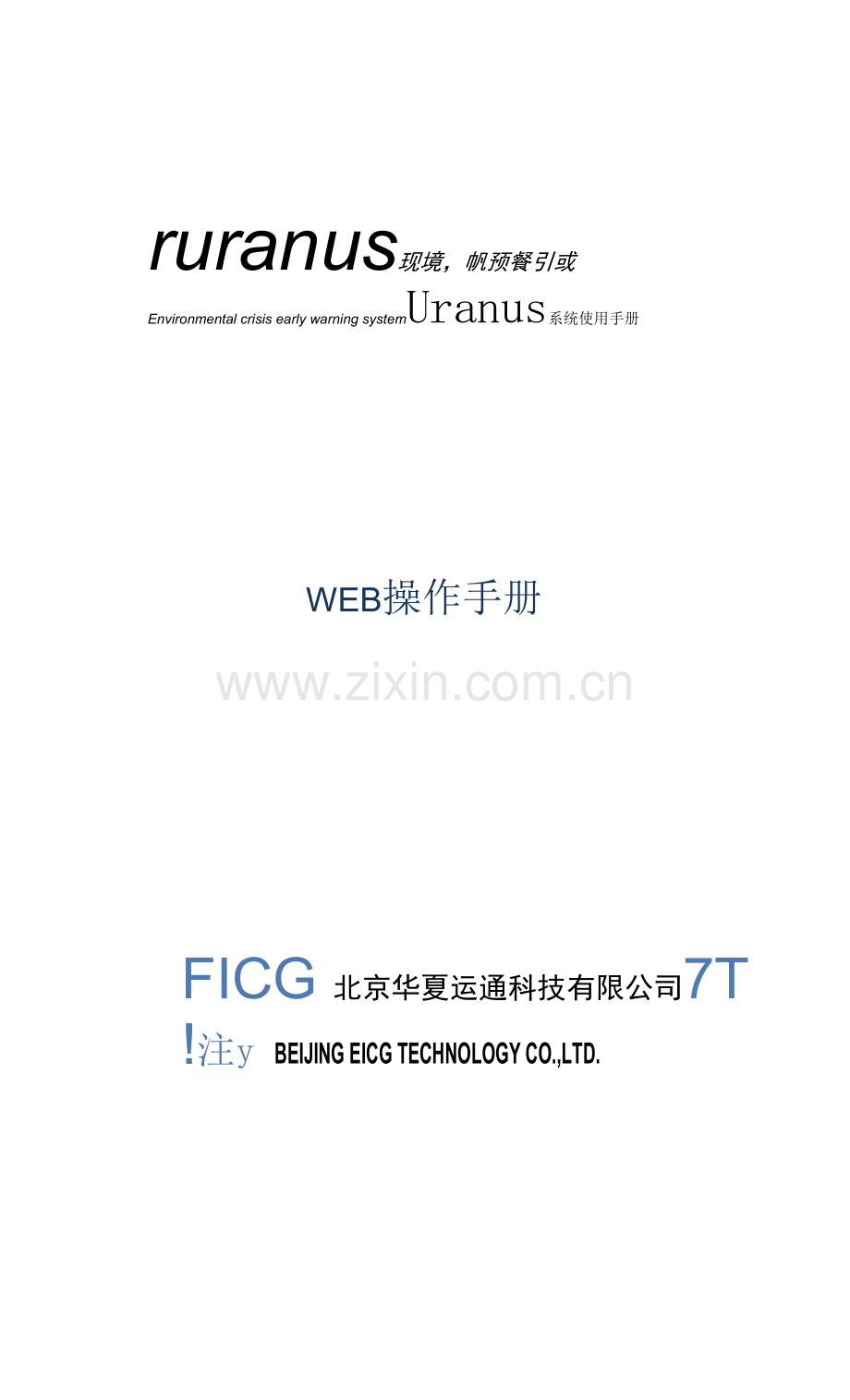

ruranus现境，帆预餐引或
Environmental crisis early warning systemUranus系统使用手册
WEB操作手册
FICG 北京华夏运通科技有限公司7T !注y BEIJING EICG TECHNOLOGY CO.,LTD.
点击用户管理的操作框的删除按钮将会删除对应的用户。
4.2监控设置管理
监控设置管理包含：设备信息管理、电子地图设置、告警设置、DO联动配置、视 频、门禁设置。这些设置一般在配置好所有端口的设备之后配置。
首页
系统初始化
监投设置管理
。退出
历史数据

设备信息管理 电子地图设置 告警方式配置 DO联动配置 视频们禁设置
1
4.2.1 设备信息管理

设音•蹄

祁g
谡娘时间
1 □
TH
m（RS4i5）

21
KG
开烫■立松 DO

在即时状态显示菜单下配置完端口连接设备后，可在这个栏目来完善设备信息。 这个栏目用来对被监控设备资产信息进行管理，以方便后期的维护及故障维修。
4.2.2 电子地图设置
电子地图是以地图的方式展示设备信息的方式，它能很直观的用设备状态点体现 设备所在位置、报警点所在位置及报警值。
设备在地图上用图标♦表示设备正常，•标识状态不可用，♦标识设备报警。
这个菜单用来在添加设备后配置电子地图，界面如下：

1）上传机房的背景3D图。点击上图右下角浏览选择本地计算机上的图片，图片只 支持：GIF、jpg、jpeg、png等常用格式，选择好后点击确定按键，将会把选好的图片 上传到主机并替换默认的机房背景图。
2）添加设备节点。操作上图右上配置面板添加步骤为:
A、点选设备类型，选择设备类型。
B、点选设备名称，选择该类型下的一个设备设备。
C、点选指标，选择要显示在地图上的设备当前参数。
D、修改显示名称。显示名称显示地图上的设备节点的名称。
E、点击添加按键，将设备节点添加到地图上。
F、鼠标移动到设备节点所代表的绿色原点上，鼠标指针将会变成十字，按住鼠标 左铤，移动鼠标位置，可以将设备节点拖动到地图上设备所在位置。
G、位置确定后点击保存节点位置。
3）删除节点。在地图上点选要删除的节点，点击删除选中按钮。
4）漏水线的绘制漏水线在地图上的绘制分为区域式和定位式，两者有一定的区别：
A、在配置面板的设备类型选择漏水检测
Mil■上姓
ate E,

B、设备名称选择要绘制的漏水设备
C、漏水线类型按设备选择定位式或非定位式。
D、通道选择：定位式按照定位漏水控制器的连接选择通道A或通道B。非定位式只有 一个通道，选择通道A.
E、在地图上绘制漏水线：
a、在地图上点击左键开始绘制第一个点。
b、鼠标移动到第二点，点击左键将绘制第一点到第二点连线。
c、继续移动并点击鼠标绘制下一点。
d、点击结束绘制按钮，结束绘制。
e、点击保存按钮，保存绘制结果。
定位式漏水的绘制在步骤d后需填写实际情况下，每段线的物理线路的长度：

5）漏水线的删除：
在地图上点选漏水线，线端将会变成蓝色，点击删除选中按钮，将删除地图上选中的漏水线。
4.2.3 告警方式配置
系统告警方式分为短信告警、邮件告警、电话语音告警、声光告警等四种告警方式。
下面分别介绍各报警方式的配置。
1）短信告警

要启用短信告警需先勾选短信告警方式配置前的选取框。
短信中心号码请按照插入的SIM卡的归属地运营商的短信中心号码填写。大部分SIM卡内含短信中心号码，可不用填写，接收不到短信可指定短信中心号码。
点击添加按钮可以添加接受短信的用户手机号码。

填写好接手人的号码及名称后点击确认以保存配置。
点击测试按钮将会给接收人发送一条测试短信。
2）邮件报警
要启用邮件报警需勾选邮件报警方式配置前的勾选框。

首先需耐置一个用来发送邮件的邮箱及其帐号: 按照发送邮箱的提供商提供的SMTP服务器信息填写EMTP服务器地址。填写发送邮箱。
填写登录帐号及密码。
配置好发送邮箱后可以添加接收邮件报警的用户了：
填写好接受人的名称及邮件帐号，点击确认以保存配置。点击测试口J发送测试邮件。
3）电话语音告警配置
勾选语音告警方式配置前的选取框启用电话告警。点添加按钮后填写接收人名称及号码 后确认保存。
如果设备连接的电话线为内线电话，使用了电话交换机的情况。电话号码前应加出局号。 如使用座机拨打外线需要先拨“9”那么输入的电话号码前也需加“9”。
4）声光告警
勾选声光告警方式配置前的勾选框，启用声光报警，DO选项下拉选择连接了声光 报警的DO端口。确定键保存配置。
4.2.4 DO联动配置
DO联动配置用来配置联动风机、空调、门禁等。DO联动配置的参数产生报警时联 动DO做开或关的操作来控制风机、门禁等设备。
（TlooiSH闻《1DOIDilKO丹'蜘

点击添加按钮可以添加一条联动。在新打开的DO设置页面配置联动参数。
按照设备类型、设备名称、指标来选择联动触发条件，当选择的指标报警时，触发联动。
选择DO选项、开关类型来配置联动触发后的操作。配置完成后确定保存。
可点击修改或删除按钮来执行联动方案的修改及删除。
4.2.5 视频、门禁设置
视频门禁配置用于配置网络型视频及门禁的自动登录。
自动登录需配置好服务器的IP及端口。登录的用户及密码。
」视频登陆设置
服务器IP
124.207 47.70

服务器PORT
8889

登陆用户名
admin

登陆密码

确定］
4.3监控设备管理
监控设备管理是系统的核心部分，用来配置要监控的设备。查看监控的各设备的实 时信息和数据及当前设备的报警。
4.3.1 设备配置
监控设备管理栏目分为两大部分。左侧是菜单栏，所有可监控的设备类型在次选择。
右侧为配置展示区，该区域显示设备的配置或实时数据的展示。

左侧菜单选择要监控的设备类型，点击需要查看或添加监控的设备。如果该类型下 没有任何以添加过的设备，在展示区将直接显示该类型的添加配置页面。如果该类型下 有添加设备，将在展示区显示设备的实时展示区。
1）添加设备
点击左侧监控设备管理菜单下的对应设备类型，点击展示区的顶部配置按钮显示 配置页面。
殛t囱配置任基本甑置未甑置）
标识
1（未国置）V

名称
null

品牌
RS816DKv

接口类型
COM3v

采集频奉
10v
秒
波特率
2400v

救据位
8v

流控制
nonev

奇偶校验
None7

停止位
1v

设备地址

是否采集
启动7

控制类型
红外v

空调号
空调1V

来电启动 □配置页面分为3大部分：
A：基本配置
基本配置是设备的必须配置部分，他选择监控设备型号、通信参数、等决定设备访 问成功与否的必要条件。
基本配置包含以卜-参数：
a、标识。标识是用来区分同类型设备的编号，添加设备时要选择不同的标识。选 择标识号要选择未配置的编号。
b、名称。名称是设备对外展示和告警时识别设备的符号。需输入一个能带表设备 的有意义的名字，比如“监控室温湿度”、“UPS室温湿度”等有意义方便识别设备的 名称。
c、品牌。品牌是用来区分相通功能设备的可选参数。必须与要添加的被监控设备 品牌型号相符。如果是本主机自带的开关量或模拟量，这里要选择本机DI/本机AI。
d、接口类型。接口类型选择设备接入的端曰，串曰设备根据连接到主机的端口号 选择C0Ml-C0M16o开关量、模拟量无需选择。
e、采集频率。采集频率选择多长时间访问一次设备。建议选择5秒。
f、串口通信参数。波特率、数据位、流控制、奇偶校验、停止位等是串口通许的参 数。这些参数的选择是按照被监控设备说明或配置的参数来设置。
g、设备地址。当连接的设备是485接口时，每个设备都会分配有自己的地址来区 分。输入要接入的设备地址。
f、是否采集。用来启动、停止设备的监控。
B、参数配置
参数配置用来配置设备的测点的报警参数。该项数据以配有默认配置数据。默认配 置基本满足常用需要，也可以按照需要自己修改配置数据。
数据上限值。当测点采集的数据高于配置的上限，则会产生告警。
数据下限值。当测点采集的数据低于配置的卜•限，则会产生告警。
数据滞回。该值代表：当数据产生告警后，采集到多少次恢复到正常的数据后，把数据 报警标识为恢复，产生恢复告警。此参数用于数据在告警临界值浮动时，防止多次重复 报警。
C、告警配置
设备可以按照自定义的方式发出告警信号或按照系统默认配置发出告警信号。默认 采用默认配置。自定义如下：
'告警配置
告警方式
自定义。
0通信□邮件口语音口声光
添加
所有配置设定完毕后点击添加按钮，保存并添加设备到系统。
2）修改设备配置或添加多个设备
当以存在这个类型设备时，点击展示区域的顶部配置按钮默认进入修改标识为1的 设备。想修改其它标识设备，只需在标识下拉框中选中你要修改的标识号。
添加同类设备时，下拉标识选项选择最小标识号并标注为未配置的标识。其它基本 配置，参数配置同上一节所述。
3）删除设备第一章简述1
第二章用户登录1第三章监控页面2
3.1 WEB界面简介3第四章管理菜单4
4.1 系统初始化5
4.2监控设置管理8
4.3监控设备管理14
4.4 历史数据19第五章系统配置步骤21
5.1 系统初始化配置22
5.2 监控设备添加23
5.3配置告警24
5.4配置联动24
5.5 配置电子地图24
5.6丰富设备信息25
想要删除设备，点选监控设备管理菜单下的对应设备类型。点击右侧的展示区顶部 的配置按钮进入设备配置修改页。
下拉标识到要删除的设备标识，核实名称等参数后点击页面底部的删除按钮将删除 该设备。
4.3.2 设备实时展7K
设备实时展示区，展示了设备采集的数据及参数。显示了数据的状态及报警。
基本参数。
在设备展示中图标•表示状态正常，•标识状态不可用，•标识状态报警。
二基本琴敷
孙［Tv|
名称 KG
品炫本饥DI
通讯状态

史新时目
15:40:43

工）工修教

说口

被点类型
DII
11
常用虹5
1
1)
a、标识。在有多个同类设备时，标识用来选择展示的设备。
b、通讯状态。显示设备的通讯的通断。
c、更新时间。显示设备最后采集时间。
2)
工作参数。

工作参数区，显示设备所有参数的名称及数值。
3)
实时告警。

实时告警区显示所选择设备的当前存在的告警。
历史数据菜单组用来查询设备历史数据报表、设备历史数据图表、告警历史数据、 事件历史数据。
4.4.1 设备历史报表
设备历史报表能够查询显示设备历史数据。能够生成同类型设备的指定参数指定时 间段的报表。也可以生成设备间的参数对比表。报表可导出为EXCL文件存储。
an
v|^*TH

“目：M 2014-09-23 00 03至 201409-2316 03

g各辱
WO

5
SJg

TH
2014X»-23 1602

28
54

TH
2014^23 1602

23
54

TH
201 妇珍^23 16 02

28
M

TH
2014X^.23 16 01

28

TH
2014<»-23 1601

28
54

TH
2014«g23 1600

23
54

TH
201W23 1600

28
54

TH
2014^23 1SW

27
M

TH
2014<»-23 1559

27
54

TH
2014^-23 1558

27
53

TH
201W-23 1558

27
53

TH
201必2315:57

27
53

TH
2014«0^23 1557

27
53

TH
20140^23 1557

27
54

TH
2014-0^-23 1556

27
M

a«m|i la.esgo » - 0

条件选择：按设备类型的区分的设备及测点和时间段灵活匹配的查询方式。点击查 询按钮，显示查询结果。
点击EXCL图标，可将查询结果导出到EXCL文件。
查询结果可按需分配每页显示的数量。跳转到指定页，翻页。
4.4.2 设备历史图表
用曲线图表的方式展示设备的历史数据，数据展示更直观。
ftj豚：|夏虔7财耳：

ftj豚：|夏虔7财耳：
条件透森设脊类型：08

4.4.3 告警历史数据
告警历史数据查询展示所有的报警条目，按照报警时间倒序排列。可以根据设备条 件来查询。也可以选择结束时间按照时间段条件来查询。并可导出到EXCL文档保存。

显示结果可修改每页显示数量。跳转到指定页。翻页。

4.4.4 事件历史数据
事件历史数据栏目用来查询展示系统操作的历史事件。历史事件记录了用户的操作 系统报警的发送等。
数据可以按照操作用户、事件名称、事件内容、事件时间等多种查询条件来查询。 数据结果可导出到EXCL文件。
绑楹棒鞘时目v|川二至号|萱询凶
借我历典

谿碣

削 38963朝.co 谡 Emails. 1x^20144)9-2316:36:05 器TH 逢游
201W-2316:36
psms
Mg
有4438963钏.CO 诡 Emails. 1x)320144)9-2316:36:14 器TH 逢衫寇 正宿
201W-2316:36
psms

削 38963他 q.co 谡 Emails. 1x^20144)9-2316:35:02 器TH 苗寇 正宿
201W-2316:35
psms
Mg
有4438963跑qq.co 诡 Emails. 1x)320144)9-2316:35:32 器TH lr>W
201W-2316:35
psms

有 诡 Emai 佬音,E<^20144)9-2316:35:35 器TH 透志1 正宿
201W-2316:35
psms
Mg
有4438963钏.CO 诡 Emails. 1x)320144)9-2316:34:11 器TH lr>W
201W-2316:34
psms

削 38963他 q.co 谡 Emails. 1x^20144)9-2316:34:14 器TH 苗寇 正宿
201W-2316:34
psms
Mg
有4438963钏.co 诡 Emails. 1x)320144)9-2316:34:50 器TH lr>W
201W-2316:34
psms

削 38963他 q.co 谡 Emails. 1x^20144)9-2316:34:53 器TH 苗寇 正宿
201W-2316:34
psms
Mg
有4438963钏.co 诡 Emails. 1x)320144)9-2316:34:59 器TH lr>W
201W-2316:34
psms
寂叵宜占0
兰腹匚瓦疫46少耳弓显示朝倒0,意熟53冬

第五章系统配置步骤
本章描述系统配置的常见步骤。用丁•节约初次使用设备的人员时间。 系统一般按照以下顺序配置：
•系统初始化•监控系统设置
•监控设置管理5.1系统初始化配置
配置参考以下图例:
1）系统信息

。■出B
AS2W

检时o<*

入导出数钢冷V入 »■** *»"»«"

2）网络设置请咨询网络管理员

3）人员管理
RPia
序己

AS

擀作
1
ro«
E

rw<3roc<coa
邮
zttft

2

血ssgeug c<®
M员
ztt*
—
3

UP

孕雀伺户
z«»
xMh(
5.2监控设备添加
按照硬件说明书将被监控的设备连接到端口。
添加设备时按顺序选择标识、输入合适的名称。注意设备品牌、接口、通讯参数的 匹配。
Ml »♦*«■!B

MW EMH
MLJA9 COM3H
x*«* »0明
*W*2400B
•B
5H
nw日
停I■
ttftMin
«««« ■«B

(Ta* 电
告膏方式
AVttH
±M
btt

&■。式
■丹
1
•00
xo
»
*u H

QZ籍加
5.3配置告警
告警方式的配置详细方式请参考上一章。下图为图例:
□短信告警方式如置词添加
趣信中心号码

珊试|确定
llllllllllllllllllllllllllllllll

口语音告警方式如置

L&忝加
IIIIIIIIIIIIIIIIIIIIIIII
Hill II

min
Il min
H i IIIIIIHI hi
IIIIIIHI

现试
确定

口声光告警方式如置
DC诞项| DO4—5.4配置联动
按照需求配置联动。联动的配置方式请参考上一章。
5.5配置电子地图
把要在地图上显示的指标添加到地图上。添加的具体方法清参考上一章节。
5.6丰富设备信息
在设备信息管理里完善设备信息。
第一章简述
Uranus系列监控主机采用内置WEB服务器，可在IE栏里直接输入地址的形式访问 系统，并可配置管理。使用IE管理配置简单而快捷。所有的设备均可通过在IE地址栏 输入IP+端口号，均可以WEB的形式进行管理和配置。例如初始设备访问地址： 第二章用户登录
主机启动后会在显示屏显示主机当前IP。ethO为网络接口 1, ethl为网络接口2 o当计算通过网线连接到设备端口 1或2,计算机可访问显示的cthO或cthl的IP 来访问主机。计算机设置好与设备同网络段TP后，能PING通设备TP则可以开始访问 设备了。
在IE地址栏输入设备地址，为了更好的操作体验，当浏览器不是IE9时，第一次 访问前应该把设备地址添加为信任站点。

高于1E9的应启用兼容性视图

出现登录界面后，输入帐号和密码即可登录系统，系统自带的管理员帐号是admin,密码是admin,输入后即可登录到系统中，并可按照需要选择语言。在IE 地址栏中输入监控主机的ip和端口号,。在账户里输入 admin,密码输入admin,选择语言，点击登录即可。
(C) 2014北京年度运通科技荷用公司保留所有版找
第三章监控页面
登录成功后，会进入软件的总界面。如图所示:

在主界面上，包含三部分，界面的上部分为系统显示栏及报警统计提示栏，界面 的下部分为左侧软件的管理界面和右侧展示及菜单栏。如图：
1) .显示栏，在此显示当前的工程名称。
2) .报警提示栏，显示报警统计数量，点击可查看所有当前报警。
3) . web的管理菜单配置系统及用户的设置、设备配置及设备数据展示、历史数据 查询。
4) .展示区域显示电子地图及单一设备的配置和数据展示。
3.1 WEB界面简介
首员XM初妙化监校设置而历史费81、系统名称
如上图区域1显示，该区域显示系统名称及图标。可在系统初始化菜单的系统信息 子菜单中修改。
2、当前用户
如上图区域2显示。该区域显示当前登录的用户名称。
3、告警信息提示
如上图区域3显示。该区域显示当前报警的总数量。点击可浏览详细信息。
4、用户退出
如上图区域4显示。点击退出按钮可退出当前登录用户，并退转到登录页。
第四章管理菜单
WEB界面管理菜单主要包含系统初始化管理，监控设置管理，即时状态显示，历 史数据等4项分类菜单。可以完成系统监控界面参数的查看，设备的配置，工程管理, 告警设置历史数据图表的查询等配置查看功能。
4.1系统初始化
4.1.1 系统信息
配置系统的名称、log。图标、数据的存储周期、系统布撤防、系统巡检、数据库 的备份恢复。
1）系统信息配置
设置系统显示的名称，及上传LOGO图片。系统名称将会显示在登录页面的中间及 登录后的主页面的左上区域。
系统信息配置确定
系统名称
动力环境系统

logo图标
无 log。v

浏览二［t色

2）系统数据存储周期历史数据存储周期设置数据存储的间隔。数据库存储周期设置数据在设备中存储的最 长时间。例如：历史数据存储周期为1小时、数据库存储周期为365天。表示每间隔1 小时存储一次数据，数据在数据库中保存365天。
印系统数据存储周期
历史数据存储周期|2小时叫救据库存储周期|60天7[
3）系统控制系统布防按钮启动系统报警控制、系统撤防关闭系统报警功能。系统重启按钮用来重 启系统。
口系绷浏|系统部防|技飘撤更巨争重启
4）系统巡检设置使用短信、邮件、电话语音等方式在指定的时间发送系统当前状态及报警数目。
幻系统巡检巡检时间|0点5| 30分钟八|告警方式□廷信□邮件□语音
碰定
5）数据库导入导出
数据库导入导出用于配置数据及历史数据的导入及导出。 份历史数据。
主要用于备份设备配置、备
4.1.2 网络配置
主机配备了双网络卡用于设备在内外网环境中使用、也可以用来连接需要监控的 网络设备。每路网络接口均可以设置IP地址、子网掩码、网关、及DNS。MAC地址只 用来显示不能修改。注意：两路网络接曰不能同时设置网关。点击确定后将弹出确认 窗口，点击确认后将立刻生效。
工网络改置
4.1.3 用户管理
I ftpta
停岸蜘

电话

矣型H作

IM<
root

翎■理员•原改
•
•tern
某绞官厦员

adsi&gv, c«n

用户管理用来管理用户，用户分为管理员及普通用户。管理员可以管理系统及设 备。普通用户只能查看即时状态和历史数据，不能修改系统信息及设备配置。
1）添加用户
点击上图右上角添加按钮转到卜•图添加信息页面。
'添加用户
名称

真实姓名

电话

邮件

密码

重复密码

类型
普通用户、

确定取消
确定
取消
名称及真实姓名、邮件、密码为必填项，选择新用户的类型是管理员还是普通用户后 点击确定来添加新用户。
2）修改用户
点击用户管理的操作框的修改按钮。可修改名称、电话、邮件、密码及用户类 型。点击确定以保存修改。
3）删除用户
