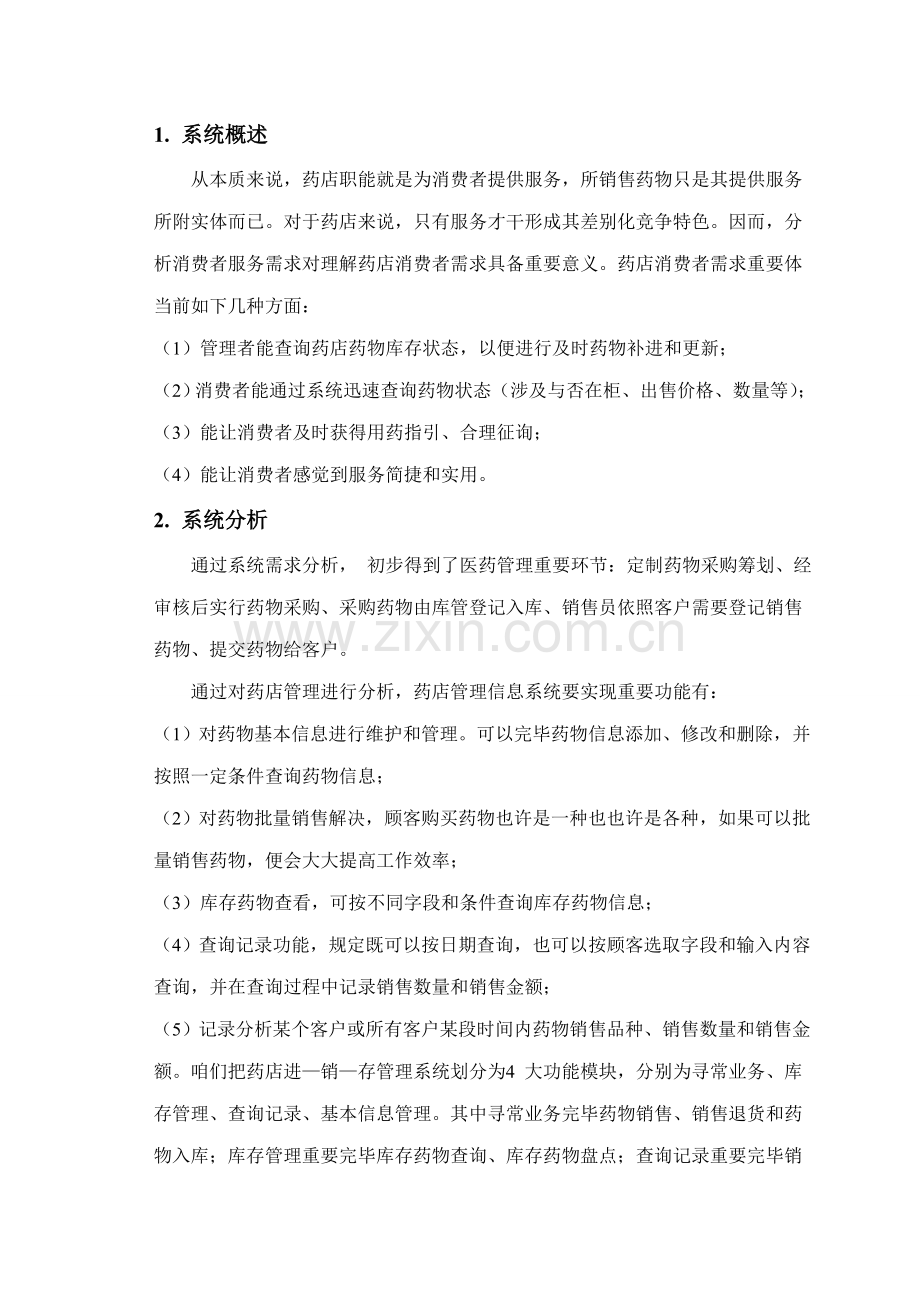

药店信息管理系统软件工程样本.doc

1. 系统概述
从本质来说，药店职能就是为消费者提供服务，所销售药物只是其提供服务所附实体而已。对于药店来说，只有服务才干形成其差别化竞争特色。因而，分析消费者服务需求对理解药店消费者需求具备重要意义。药店消费者需求重要体当前如下几种方面：
（1）管理者能查询药店药物库存状态，以便进行及时药物补进和更新；
（2）消费者能通过系统迅速查询药物状态（涉及与否在柜、出售价格、数量等）；
（3）能让消费者及时获得用药指引、合理征询；
（4）能让消费者感觉到服务简捷和实用。
2. 系统分析
通过系统需求分析， 初步得到了医药管理重要环节：定制药物采购筹划、经审核后实行药物采购、采购药物由库管登记入库、销售员依照客户需要登记销售药物、提交药物给客户。
通过对药店管理进行分析，药店管理信息系统要实现重要功能有：
（1）对药物基本信息进行维护和管理。可以完毕药物信息添加、修改和删除，并按照一定条件查询药物信息；
（2）对药物批量销售解决，顾客购买药物也许是一种也也许是各种，如果可以批量销售药物，便会大大提高工作效率；
（3）库存药物查看，可按不同字段和条件查询库存药物信息；
（4）查询记录功能，规定既可以按日期查询，也可以按顾客选取字段和输入内容查询，并在查询过程中记录销售数量和销售金额；
（5）记录分析某个客户或所有客户某段时间内药物销售品种、销售数量和销售金额。咱们把药店进—销—存管理系统划分为4 大功能模块，分别为寻常业务、库存管理、查询记录、基本信息管理。其中寻常业务完毕药物销售、销售退货和药物入库；库存管理重要完毕库存药物查询、库存药物盘点；查询记录重要完毕销售查询记录和入库查询记录；基本信息管理重要完毕药物信息、客户信息、供货商信息添加、修改、删除、查询等。
此外，药店管理信息系统功能模块如下：

图1 药店管理信息系统功能模块
2.1 模型设计实体属性表
在药店管理信息系统中咱们设计了各种数据表，详细有：
药店信息表（tb＿shop）：（药店号SId、药店名SName、所在地SAdd、经理SMgr、联系方式SPhn）
药物信息表（tb＿medicine）：（药物编号MId、药物名称MName、规格MSize、单位MUnt、产地MAdd、有效期MData、批号MNub.、商标号MTm、出厂价MFp、零售价MRp、批发价MMp、类别MS、供货商名称MDsg）
供货商信息表（tb＿provider）：（商家号PId、商家名PName、所在地PAdd、经理PSgr、联系方式PPhn、供货量PNmb）
顾客信息表（tb＿client）：（顾客编号CId、顾客名称CName、地址CAdd、邮政编码CCd、联系方式CPhn、账款CCrd）
客户账款明细表（tb＿client＿arrearage）：（日期AData、时间ATime、摘要ASmm、数量AQun、单位AUnt、单价AUntp、金额小计ASbt、客户编号AId、客户名称AName）
销售信息表（tb＿sell＿detailed）：（药物编号DId、药物名称DName、规格DSize、产地DAdd、批号DNub、数量DSmm、零售价DRp、金额DMny、顾客编号DCid、顾客名称DCname、销售日期DDdata、销售单据号DDid）
库存信息表（tb＿stock_information）：（药物编号IId、药物名称IName、规格ISize、产地IAdd、批号INub、有效期IData、库存数量ISnub、出厂价IFp、批发价IMp、零售价IRp）
此外，药店管理信息系统E-R 图，见图2。

图2 E-R图
2.2概念模型
通过对顾客需求分析进行综合、归纳与抽象、形成一种独立于详细DBMS 概念模型。在本药店管理系统中涉及到了2种概念模型抽象，如图3、图4所示：
Is part of
图3 汇集模型

图4 概况模型
2.3用例图和顶层数据流图

图5 总体分析用例图

图6 经理与供货商用例图

图7 顾客与经理间用例图
图8 顶层数据流图
2.4顾客子模式设计
将概念模型转换为全局逻辑模型后， 还应当依照局部应用需求，结合详细DBMS 特点，设计顾客外模式。在此，要设计药房药库管理子系统：通过对药物出入库管理，产生药物帐务变更，提出采购筹划。能对各种药物帐务、库存、财务台帐等项目进行查询、记录、汇总、打印，达到控制成本，提高效率目。其重要功能有：
库房管理：采购筹划、入库制单、出库制单、药物调价、库存管理、药房申领。
帐务明细：库房总帐、库房台帐、库房明细、药物盈亏、部门往来。
查询报表：供应商查询、入库批次查询、进销存报表、入出库汇总、工作量汇总、药物营销分析。
2.5总体实行筹划
不用系统顾客拥有不同权限，这样才干保证数据库安全性。在本药店管理信息系统数据库设计中，重要顾客涉及店主和顾客。店主应当具备超级顾客权限，而顾客只能对数据进行简朴查询，不能修改数据库中数据。因而，在数据库总角色创立，只涉及到：①店主权限：增，删，改，查；②顾客权限：查。在数据库初步系统设计好之后，为了检测其基本功能与否能正常实现。先进行尝试性运营：检测简朴、普通、常涉及到操作与否可以正常运营。例如：检测药店经理与否能查询顾客库中顾客信息、顾客能否获知药店药物库药物信息如药物生产日期、单价、功能等。
数据载入并不是一次性，需要药店经理不断地更新药店信息，而信息更新建立在基本操作（进—销）之上，这样就能有效地把药店基本功能联系起来， 同步也实现了顾客、药店、供货商之间关系。通过此信息管理系统，能较好地实现药店寻常管理。
在数据库刚刚设计完毕后，只有将原有系统或者手工解决数据进行转换使之符合新系统数据模式，从而完毕数据输入工作。
3. 系统总体设计
（1） 分解数据流图

图9 解决消费

图10 解决采购
（2）类图

4. 系统详细设计
需要建立索引属性：
字段
类型
大小
与否为主键
与否容许为空
SId
varchar
10
是

SName
varchar
30

否
SAdd
varchar
50

SMgr
varchar
10

SPhn
varchar
11

表1 tb_shop
表2 tb_client
字段
类型
大小
与否为主键
与否容许为空
Cid
varchar
10
是

Cname
varchar
20

CAdd
varchar
50

CPhn
varchar
11

CCrd
varchar
10

表3 tb_medicine
字段
类型
大小
与否为主键
与否容许为空
MId
varchar
10
是

MName
varchar
20

否
MSize
varchar
10

MUnt
varchar
10

MAdd
varchar
50

否
MData
varchar
10

MNub
varchar
20

MTm
varchar
20

MFp
varchar
10

否
MRp
varchar
10

否
MMp
varchar
10

否
MS
varchar
10

否
MDsg
varchar
30

表4 tb＿clint＿arrearage
字段
类型
大小
与否为主键
与否容许为空
AData
varchar
10
是

ATime
varchar
10
是

ASmm
varchar
50

否
AQun
varchar
10

AUnt
varchar
10

AUntp
varchar
10

ASbt
varchar
10

AId
varchar
10

否
AName
varchar
10

否
表5 tb＿provider
字段
类型
大小
与否为主键
与否容许为空
PId
varchar
20
是

PName
varchar
20

否
PAdd
varchar
50

PSgr
varchar
10

PPhn
varchar
11

PNmb
varchar
10

表6 tb＿sell＿detailed
字段
类型
大小
与否为主键
与否容许为空
DID
varchar
10
是

DName
varchar
20

DSize
varchar
10

DAdd
varchar
10

DNub
varchar
20

DSmm
varchar
10

否
DRp
varchar
10

DMny
varchar
10

DCid
varchar
10

否
DCname
varchar
20

DCdata
varchar
10

DDid
varchar
10

否
表7 tb＿stock_information
字段
类型
大小
与否为主键
与否容许为空
IId
varchar
10
是

IName
varchar
20

ISize
varchar
10

IAdd
varchar
10

INub
varchar
20

否
ISnub
varchar
10

IFp
varchar
10

IMp
varchar
10

IRp
varchar
10

IData
varchar
10

5. 系统实现
5.1窗体登录代码：
Option Explicit
Dim Conn As New ADODB.Connection
Dim rs As New ADODB.Recordset
Dim i As Integer
Private Sub cmdCancel_Click()
Unload Me
End Sub
Private Sub cmdLogin_Click()
Dim strUserName As String
Dim strPassword As String
strUserName = Trim(txtUserName.Text)
strPassword = Trim(txtPassword.Text)
If strUserName = "" Then
MsgBox "请输入顾客名"，vbOKOnly + vbExclamation，""
txtUserName.SetFocus
Else
If strPassword = "" Then
MsgBox "请输入密码"，vbOKOnly + vbExclamation，""
txtPassword.SetFocus
Else
rs.Open "SELECT * FROM tb_user WHERE UserName = '" + strUserName + "'"
If i < 3 And rs.EOF = True Then
MsgBox "顾客名或密码错误，请重新输入"，vbOKOnly + vbExclamation，""
rs.Close
txtUserName.SetFocus
txtUserName.Text = ""
txtPassword.Text = ""
Else
If i >= 3 Then
MsgBox "您输入顾客名和密码次数已经超过三次，本次不能登录！"，vbCritical + vbOKOnly，"错误"
Unload Me
Else
If Trim(rs.Fields(1)) = strPassword Then '账号密码均对的，登入系统
rs.Close
Unload Me
MsgBox "欢迎进入珏缘信息管理系统！"
操作界面.Show vbModal
Else
MsgBox "顾客名或密码错误，请重新输入"，vbOKOnly + vbExclamation，""
txtUserName.SetFocus
txtUserName.Text = ""
txtPassword.Text = ""
End If
End If
End If
i = i + 1
End If
End If
End Sub
6. 结论
通过数据库需求分析、概念设计、逻辑模型设计等阶段基本完毕了药店管理信息系统数据库设计，同步也实现了数据库和VB基本功能。但是完整性相对较弱，在针对详细药店应用时，还需进一步分析其管理需求。固然，在详细设计中还也许遇到某些有待解决问题。
7. 参照文献
［1］ 郑人杰，马素霞，殷人昆．软件工程概论［M］．北京：机械工业出版社，.11．
［2］王珊．数据库系统概论 ［M］北京：高等教诲出版社，.5
［3］ 王珊．数据库系统简要教程［M］．北京：高等教诲出版社，．
［4］ 王珊，冯念真．计算机应用系统设计与开发［M］．北京：高等教
育出版社，1989.
［5］ 范立南，刘天惠．SQL Sever 实用教程［M］．北京：清华大学出
版社，．
［6］ 张南平，王伟，夏红霞．基于UML B ／ S 构造校务管理系统建模
设计［J］．微机发展，（12）．
