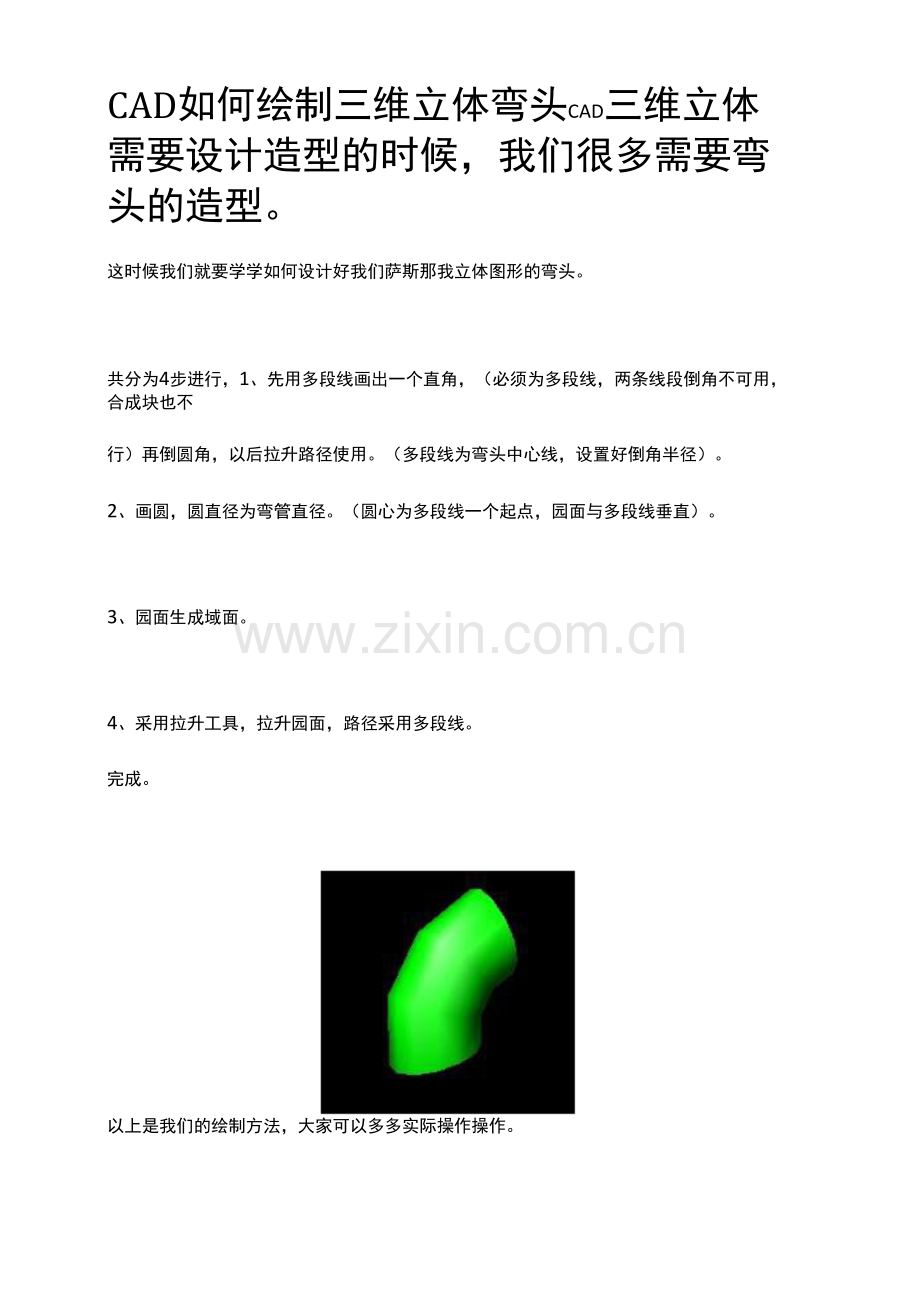

CAD如何绘制三维立体弯头CAD三维立体需要设计造型的时候，我们很多需要弯头的造型。
这时候我们就要学学如何设计好我们萨斯那我立体图形的弯头。
共分为4步进行，1、先用多段线画出一个直角，（必须为多段线，两条线段倒角不可用，合成块也不
行）再倒圆角，以后拉升路径使用。（多段线为弯头中心线，设置好倒角半径）。
2、画圆，圆直径为弯管直径。（圆心为多段线一个起点，园面与多段线垂直）。
3、园面生成域面。
4、采用拉升工具，拉升园面，路径采用多段线。
完成。

以上是我们的绘制方法，大家可以多多实际操作操作。
