软件工程实验二结构化程序设计.doc

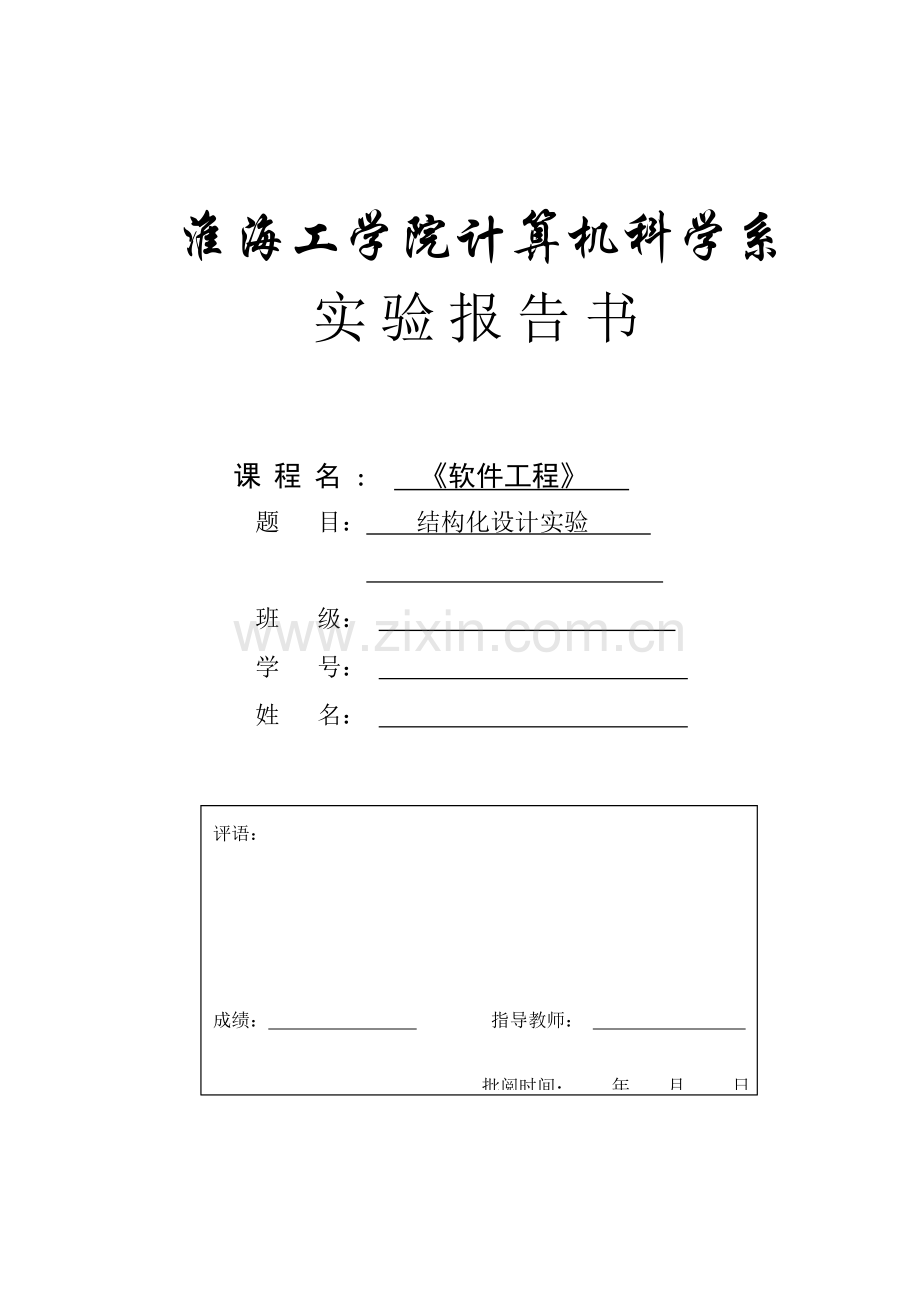

淮海工学院计算机科学系
实验报告书

课程名： 《软件工程》
题 目： 结构化设计实验

班 级：
学 号：
姓 名：

评语：

成绩： 指导教师：

批阅时间： 年 月 日

结构化设计实验报告规定
1目的与规定:
1）系统学习和理解结构化软件工程设计阶段的基本任务、概念、原理、技术和方法；
2）掌握设计阶段各种设计工具，如、层次图、程序流程图、N-S图、PAD图、鉴定表（树）、伪代码语言等工具的使用方法；
3）通过理论学习和实验要逐步提高运用结构化软件工程的设计理论、技术和方法解决实际问题的综合应用和实践创新能力；
4）请借阅有关Microsoft Office Visio 系统，预习系统有关的结构化设计工具和使用方法；
5）按照实验题目规定独立完毕结构化设计实验内容，严禁拷贝、抄袭别人设计成果；
6）认真书写实验报告,并于第七周周五以前提交，不得延误；
7）第三次实验，即软件测试实验将在本次实验的基础上完毕，希望同学按照规定高质量完毕本次实验。
8）本周六（4月16日）以前各班提交实验报告，不得延迟。
2 实验内容或题目
1. 针对自己第一次实验所完毕的结构化分析项目（或题目），选择所绘制的数据流图，E-R图、状态图，完毕下面2、3、4、5、6步规定的结构化设计内容；
2. 按照面向数据流图的结构化设计方法，并在优化所选择数据流图的基础上，导出项目的总体设计层次图（H图）；特别注意：设计过程中必须给出细化好并且加了输入输出边界的数据流图；
3. 按照具体设计阶段所学的过程设计工具，分别选择程序流程图、盒图和PAD图等设计工具，在第2所得层次图中选择几个重要模块进行具体设计，画出相应具体设计结果图形；
4. 根据E-R图所建立的数据模型进行数据库（以关系数据库模型为基准，进行数据库表及其关系设计）；
5. 根据H图进行界面菜单设计（模拟菜单显示样式绘制菜单设计图），选择一个数据库表（实体）进行界面表单（数据编辑界面）设计；
6. 选择第3步中某一模块的具体设计结果，画出相应得流图，并计算其环形（圈）复杂度。

3 实验环节与源程序
1. 画出有边界的数据流图
2. 画出项目总体设计层次图（H图）
3. 画出程序流程图
4. 画出盒图
5. 画出PAD图
6. 设计项目数据库表及关系
7. 选择一个数据库表设计界面
8. 画出所选择的模块相应的流图计算环形（圈）复杂度

4 测试数据与实验结果（可以抓图粘贴）

1、画出有边界的数据流图

2、画出项目总体设计层次图（H图）

3、画出程序流程图

4、画出盒图

5、画出PAD图

6、设计项目数据库表及关系
数据库表的具体结构如下：
1）管理员表：用于保存管理员信息，结构如下

/****** Object: Table [dbo].[Users] Script Date: 04/26/2023 15:56:26 ******/
SET ANSI_NULLS ON
GO
SET QUOTED_IDENTIFIER ON
GO
CREATE TABLE [dbo].[Users](
[Name] [nvarchar](50) NULL,
[Password] [nvarchar](50) NULL,
[Type] [int] NULL
) ON [PRIMARY]
GO
2）图书信息表

/****** Object: Table [dbo].[Book] Script Date: 04/26/2023 15:56:26 ******/
SET ANSI_NULLS ON
GO
SET QUOTED_IDENTIFIER ON
GO
CREATE TABLE [dbo].[Book](
[Num] [nvarchar](50) NOT NULL,
[Name] [nvarchar](50) NULL,
[Author] [nvarchar](50) NULL,
[Type] [int] NULL,
[ISBN] [nvarchar](50) NULL,
[CBS] [nvarchar](50) NULL,
[CBRQ] [datetime] NULL,
[Status] [nvarchar](50) NULL,
CONSTRAINT [PK_Book] PRIMARY KEY CLUSTERED
(
[Num] ASC
)WITH (PAD_INDEX = OFF, STATISTICS_NORECOMPUTE = OFF, IGNORE_DUP_KEY = OFF, ALLOW_ROW_LOCKS = ON, ALLOW_PAGE_LOCKS = ON) ON [PRIMARY]
) ON [PRIMARY]
GO
3）借书卡信息表

/****** Object: Table [dbo].[Card] Script Date: 04/26/2023 15:56:26 ******/
SET ANSI_NULLS ON
GO
SET QUOTED_IDENTIFIER ON
GO
CREATE TABLE [dbo].[Card](
[Num] [nvarchar](50) NOT NULL,
[Name] [nvarchar](50) NULL,
[Class] [nvarchar](50) NULL,
[StartTime] [datetime] NULL,
[EndTime] [datetime] NULL,
CONSTRAINT [PK_Card] PRIMARY KEY CLUSTERED
(
[Num] ASC
)WITH (PAD_INDEX = OFF, STATISTICS_NORECOMPUTE = OFF, IGNORE_DUP_KEY = OFF, ALLOW_ROW_LOCKS = ON, ALLOW_PAGE_LOCKS = ON) ON [PRIMARY]
) ON [PRIMARY]
GO
4）图书借阅表

/****** Object: Table [dbo].[Lend] Script Date: 04/26/2023 15:56:26 ******/
SET ANSI_NULLS ON
GO
SET QUOTED_IDENTIFIER ON
GO
CREATE TABLE [dbo].[Lend](
[CardNum] [nvarchar](50) NULL,
[BookNum] [nvarchar](50) NULL,
[Time] [datetime] NULL,
[Status] [nvarchar](50) NULL
) ON [PRIMARY]
GO
5）图书类型表

/****** Object: Table [dbo].[Type] Script Date: 04/26/2023 15:56:26 ******/
SET ANSI_NULLS ON
GO
SET QUOTED_IDENTIFIER ON
GO
CREATE TABLE [dbo].[Type](
[ID] [int] IDENTITY(1,1) NOT NULL,
[Name] [nvarchar](50) NULL,
CONSTRAINT [PK_Type] PRIMARY KEY CLUSTERED
(
[ID] ASC
)WITH (PAD_INDEX = OFF, STATISTICS_NORECOMPUTE = OFF, IGNORE_DUP_KEY = OFF, ALLOW_ROW_LOCKS = ON, ALLOW_PAGE_LOCKS = ON) ON [PRIMARY]
) ON [PRIMARY]
GO

7、 选择一个数据库表设计界面

8、画出所选择的模块相应的流图计算环形（圈）复杂度

圈复杂度为：3
5 结果分析与实验体会
本次实验实在实验一的基础上继续做的实验，一开始感觉到十分困难，对于图书管理系统的数局流图还不是很清楚，但是通过度析，将数据的每一步走向细化，分界，完毕了对整个系统的H图构造，对整个系统的功能更加的清楚，而程序流程图、盒图以及PAD图，通过老师的讲解以及书上的知识，将系统内的部分功能模块画出来还是比较简答的，其中的逻辑顺序并不复杂，本次还设计了数据库表以及界面的设计，内容的量上还是比较多的，但是最终我完毕了设计，希望我以后再软件工程这门课中学习的更加游刃有余！
