惯性力起作用垂直时导轨滑块选型计算实例

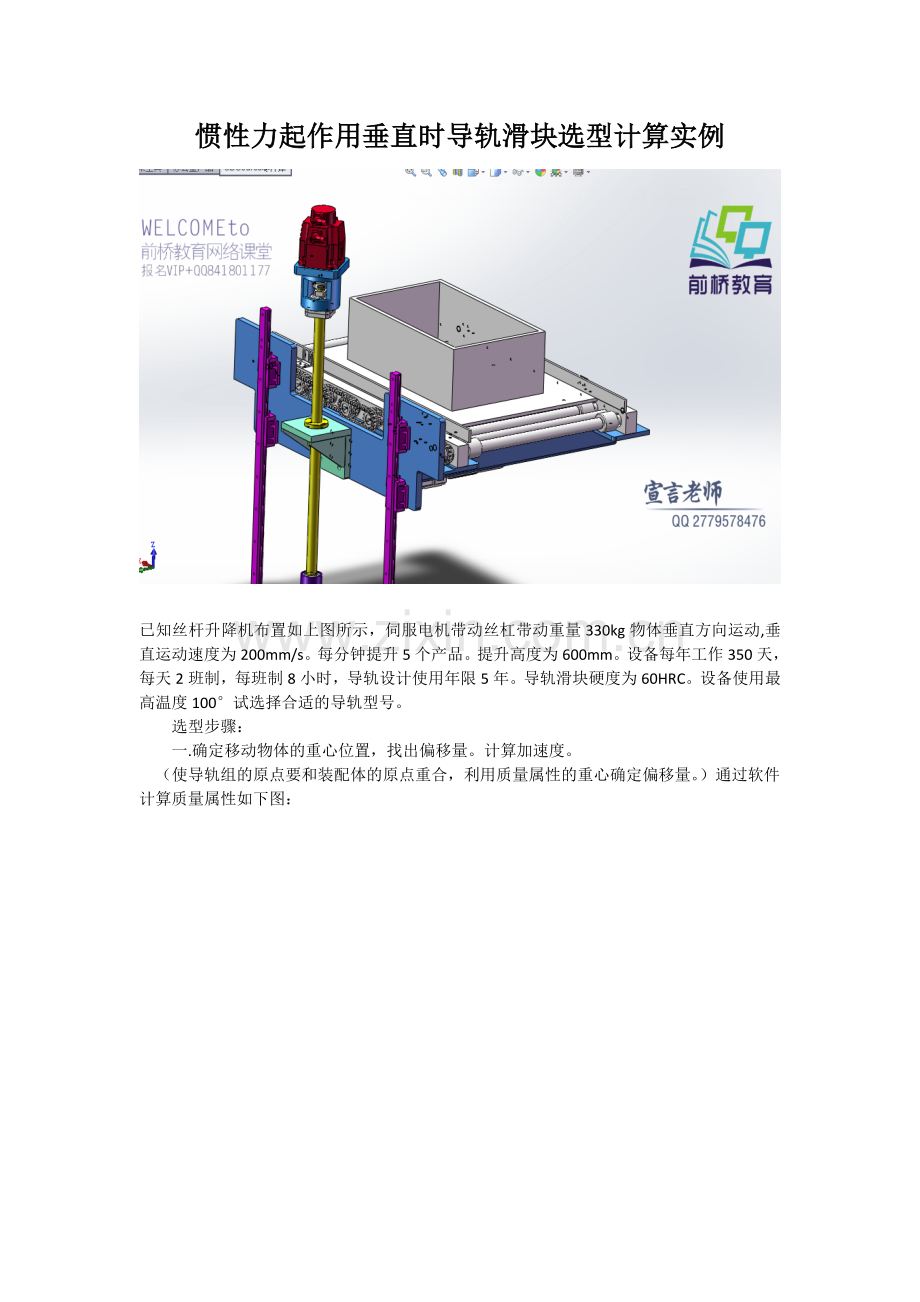

已知丝杆升降机布置如上图所示，伺服电机带动丝杠带动重量330kg物体垂直方向运动,垂直运动速度为200mm/s。每分钟提升5个产品。提升高度为600mm。设备每年工作350天，每天2班制，每班制8小时，导轨设计使用年限5年。导轨滑块硬度为60HRC。设备使用最高温度100°试选择合适的导轨型号。
选型步骤：
一. 确定移动物体的重心位置，找出偏移量。计算加速度。
（使导轨组的原点要和装配体的原点重合，利用质量属性的重心确定偏移量。）通过软件计算质量属性如下图：

对照下图确定图中的,,,

二、 计算作用在滑块的载荷

从上面的计算可知滑块受的最大力3728.5N
三、 计算理论需要的额定寿命
由工作寿命（使用寿命）计算公式

得出额定寿命L等于

式中Lh=5*350*2*8=28000h,行程长度为600mm,每分钟往复次数为5次。

所以

四、 计算理论额定动载荷
由额定寿命公式

得出C为

式中L=10080km,Pc=3728.5N,
查表fw=1.2（由于速度为200mm/s），fH=1（由于轴承硬度为60HRC）
fT=1（由于最高温度为100°）fc=0.81（由于一个导轨上两个滑块）

所以理论动载荷C为

五、 查样本
保证样本中导轨型号的动载荷大于32389N

通过查表可以得出型号为SSR30XW2UUC1M+680L的动载荷为46.5KN大于32389N，满足要求。
