智能小区系统方案设计书.doc

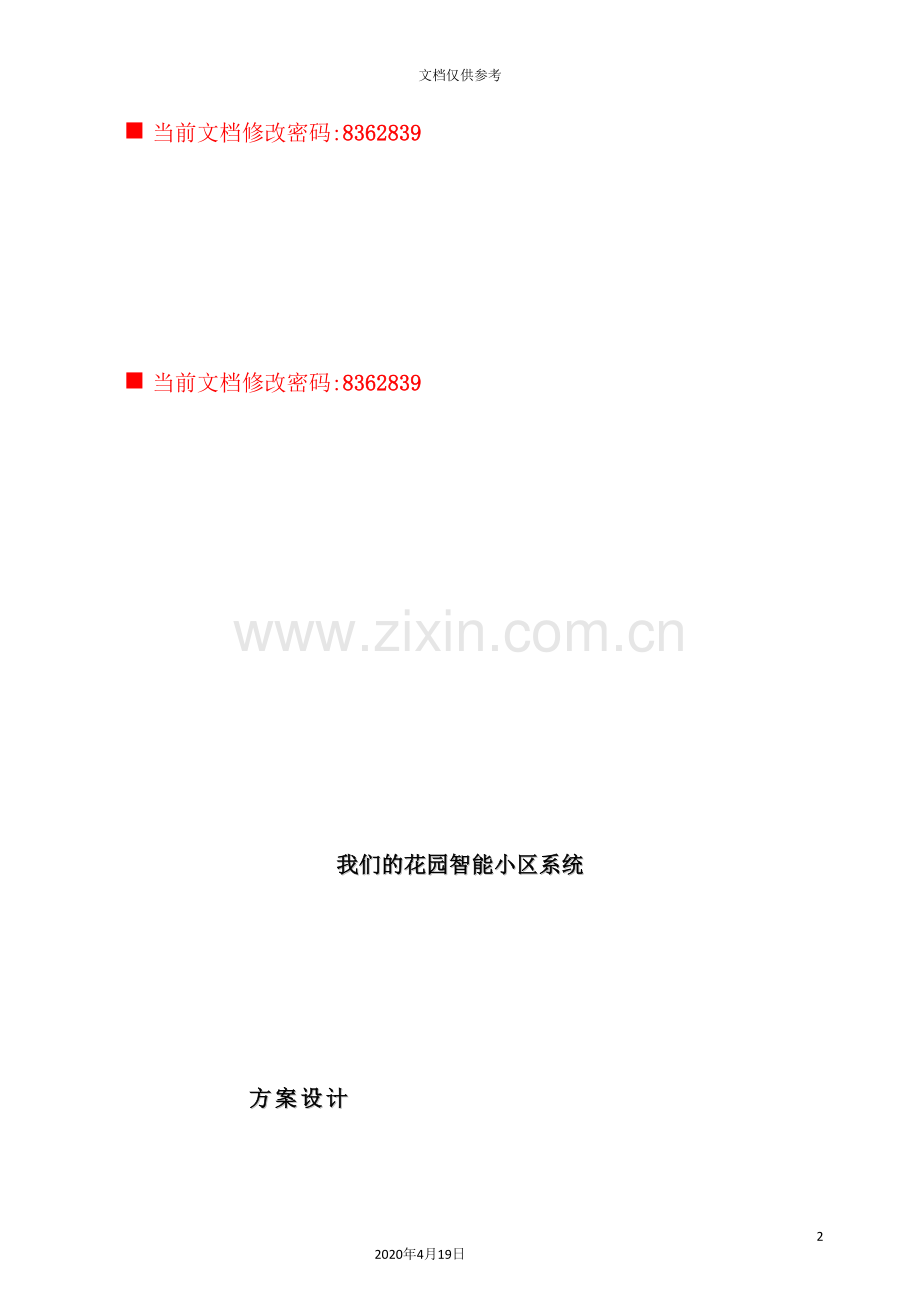

智能小区系统方案设计书1202020年4月19日文档仅供参考n 当前文档修改密码:8362839n 当前文档修改密码:8362839我们的花园智能小区系统方案设计广州市安居宝科技有限公司二零零 年 月前 言智能建筑已经在世界各地蓬勃发展并已成为21世纪建筑业的发展主流。近几年来,随着计算机的普及和信息产业的发展,人们对居住环境要求的不断提高,也将”智能化”引入了住宅小区和家庭建设中。智能小区与智能住宅在20世纪80年代中期起源于美国,并在美国得到了迅猛的发展。继美国之后,日本、欧洲、东南亚等国家和地区也得到了飞速发展。在中国,智能小区与智能住宅是在近几年才发展起来的,而且发展速度很快。 智能小区和智能住宅是随着现代科学技术的迅猛发展,特别是计算机技术、通讯技术、网络技术、信息技术、自动化控制技术、办公自动化技术的普及和应用而发展起来的。智能小区和智能住宅是将家庭中各种与信息相关的通讯设备、家用电器设备和家庭保安装置经过家庭总线技术连接到一个家庭智能化系统上进行集中的或异地的监视、控制和家庭事务性管理,并保持这些家庭设施与装置环境的和谐与协调。建设智能小区与智能住宅的主要目的是提高人们的居住质量,给人们带来多元化信息和安全、舒适、健康、便利、节能、娱乐的生活环境。本公司主要从事产品开发,工程安装多年,具有独立承担弱电系统工程(闭路监控、防盗报警、楼宇对讲、停车场管理、电子巡更、多表远程抄集、周界防范、背景音响紧急广播、非接触卡门禁控制等系统)的能力,保证此项工程在技术上有相当的先进性,施工质量达到一流水平,实现为住户建成真正示范住宅区的最终目标。目 录第一章 总述第二章 联网可视对讲系统第三章 住宅监控系统第四章 停车场管理系统第五章 闭路电视监控系统第六章 多表远程抄集系统第七章 电子巡更系统第八章 周边防范系统第九章 门禁系统第十章 小区智能化的布线及要求第十一章 施工组织、保证工期、安全、质量措施方案第十二章 项目进度计划第十三章 售后服务保证体系第十四章 安居宝公司简介、资质证明、工程实例第一章 总 述1. 工程概述1.1项目名称我们的花园是由 栋住宅楼组成的高档住宅小区,共有 户,是大型的现代化的智能住宅小区。该住宅小区主要安装联网可视楼宇对讲系统、门禁系统、住宅监控系统、闭路电视监控系统、停车场管理系统、三表远程抄集系统、电子巡更系统、周边防范系统等工程。1.2 产品选型广州安居宝智能小区管理系统1.3 设计单位广州安居宝科技有限公司1.4 项目内容及目标项目内容:联网可视楼宇对讲系统、门禁系统、住宅监控系统、闭路电视监控系统、停车场管理系统、三表远程抄集系统、电子巡更系统、周边防范系统等工程。项目实施应实现的目标:为住宅小区实现一套先进、严密、实用、美观、性能稳定的弱电系统。2. 系统设计2.1 设计依据的标准2.1.1 建筑规划蓝图。2.1.2 设及的计量单位采用国际单位SI制。2.1.3 设计涉及的所有设备和材料,除专门规定外,均依照下列标准规范进行设计,制造、检验和试验。 GA/T75-94 GA/T74-94GB50/98-94GB12663-90GB10408.1-98DBJ08-47-95JGJ/T16-92 EIA/TIA-5692.2 设计原则衡量一个住宅小区智能化系统的成功与否,并非仅仅取决于智能化系统的多少、系统的先进性或集成度,而是取决于系统的设计和配置是否经济合理而且系统成功运行,系统的使用、管理和维护是否方便,系统或产品的技术是否成熟适用,换句话说,就是如何以最少的投入、最简便的实现途径来换取最大的功效。为了实现上述目标,本设计始终遵循以下原则: 2.2.1 一次性一次性完成小区智能化弱电系统的总体规划与设计,并按计划实施。2.2.2 安全性整个建筑的各个智能化子系统应能二十四小时运转,系统的安全性、可靠性和容错能力必须予以高度重视。对各个子系统,以电源、系统备份等方面采取相应的容错措施。2.2.3 标准性本方案依照国家和地区的有关标准进行。确保系统的扩充性和扩展性,有利于实现投资保障。2.2.4 经济性在标准化和结构化的前提下,达到到功能和经济的优化设计。2.2.5 先进性在满足用户现有需求的前提下,充分考虑各种智能化适应技术迅猛发展的趋势,不但在技术上保持最先进和适度超前,而且更注重采用最先进的技术标准和规范,以适应未来技术发展的趋势。2.2.6 集成性和可扩展性保证整个智能系统总体结构上的先进性和合理性,实现各个子系统的分散控制、集中统一式管理和监控;总体结构上具有可扩展性和兼容性,能够集成不同生产厂商的不同类型的先进产品,使整个智能化系统能够随着技术的发展和进步,不断得到充实和提高。2.2.7 开放型在总体规划建筑智能系统方案以及进行设备和系统选型时,充分考虑各个子系统之间的集成特性和信息自动化系统进入信息高速公路的可能性。2.2.8 集散式对于部分子系统要求具有一定的集散性,系统在一定地域范围内分散分布,而且由相对独立的单元经过网络互相连接。每个单元能够独立完成局部的监控和控制功能。中央监控单元实现集中管理功能。集散性体现一种容错能力,当网络局部开路时,局部单元依然能够继续工作。2.2.9 用户至上本方案以满足用户需求为目标,最大限度地满足用户提出的功能需求,确保实用性。3 智能化系统的组成我们认为现代化住宅小区建筑比较完整的普及型智能化系统包括社区/家居安防系统、社区/家居信息服务系统和社区物业管理系统等三大块。各部分都包含若干功能独立的子系统、某些子系统之间有着一定的联系,由此构成住宅社区完整的智能化系统。3.1 社区/家居安防系统 社区/家居智能化安全防范一般包括如下子系统: 住宅监控子系统 社区周界防范子系统 巡更子系统 楼宇可视/非可视对讲子系统 闭路监控子系统 门禁子系统3.2 社区/家居信息服务系统 有线电视子系统 综合布线子系统 计算机网络子系统 背景音乐公共广播子系统3.3 社区物业管理系统 停车场管理子系统 社区机电设备监控子系统 多表远传自动抄集子系统 家电控制子系统 社区物业管理子系统 LED显示屏子系统本方案将根据甲方提出的要求,遵循以上设计原则,并以最优的配置、最高的性价比对以下系统作出详细的功能说明、系统框图、配置原则、工作原理、配置清单及工程报价。第二章 联网可视对讲系统2.1概述一个完善的智能化社区,具有便捷、安全、舒适、高档的生活环境,确保每一个住户的生命财产的安全,是本系统最大的意义,创造一个住宅的理想空间是本系统的目的所在。小区楼宇对讲联网系统、是根据中国实行封闭式管理住宅小区的特点专门设计的产品。它针对分布式住宅小区的管理特点进行功能规划,如多通道内部通讯、双向呼叫对讲、住户报警、防盗防灾报警等等,把单纯访客开门提升到多功能综合管理层面上,对提高小区安全管理、方便住户起到积极的作用。2.2 系统设计原则2.2.1 联网可视对讲 经过小区楼宇对讲联网系统,来访者进入小区门口及单元门口时,可设计经过小区围墙机及单元门主机,呼通所要来访的住户家中的室内分机,由住户经过分机与来访通信确认后,按下分机上的开锁键让来访者进入。经过对讲联网系统,将为小区大门口与住户家、住户家与管理中心、所有单元主机与管理处建立一条内部通讯的通道。起着方便的通讯及管理作用。2.2.2 一体化门禁 联网对讲系统可集成门禁功能,经过带门禁功能的单元主机,使得社区拥有套与对讲系统浑然一体的门禁系统,既美观又方便广大住户的进出小区,在设计初期可预留升级到与社区的消费系统兼容。2.2.3家庭安防一体化 住户家中分机可升级为带八防区安防型室内分机,可使得住户经过家中的室内机便可外接一系列的探头,当住户在家或外出时可在分机上选择性的布设防区,结合管理处的管理起到住宅监控的作用。带安防的室内分机内部采用了双CPU工作,使得系统能够做到报警和对讲数据分开布线,使得系统既有一体化的终端设备,又可有独立的网络,这使得系统更稳定可靠。2.2.4 系统适应能力强 考虑到在整个小区的建设过程中,可能是边建设边入住,房型结构也会有适当的调整,因此,访客系统网络应具备单体能独立运行、系统能经过模块叠加方式进行扩展、跃层房型可并接分机,使系统具有非常强的适应能力。2.2.5系统的可靠性 可扩充性和系统可维护性是本系统能否真正实用的关键所在。系统的可靠性包括系统设备的可靠性,信号传输的可靠性,抗人为故障的能力。系统可扩充性包括系统能否逐步扩充用户数量,系统主机容量,传输距离,系统编码能力,内部通信的通话通道数量。系统可维护性是指当系统出现故障时,在最短的时间内找出故障部位,并在不影响整个系统正常使用的情况下更换设备,尽可能不影响其它用户的使用。并确保在发生设备故障、线路故障时不会影响整个系统的运行。2.2.6 系统的可升级性 考虑到现今社区规模越来越大,系统联网总线可考虑采用传统总线加以太网来传输数据。在小区建设的初期由于单元数及户数均还较少时,传统的现场总线还是能够应对自如,但随着小区的不断建设传统的现场总线对数据的传输将会不堪重负。因此我公司针对较大的社区设计了现场总线加以太网来传输数据。在小区初期可先不用以太网来传输数据,到小区后期的宽带均已开通的时候我公司将能够极方便的升级到共享小区宽带来分片传输联网总线数据。这将使得小区对讲系统的所有对讲、门禁及住户的报警数据走在一条数据的高速公路上来传输数据。这才能更好的解决传统现场总线的信道阻塞问题,保证小区的正常高效使用。2.3 系统组成该系统由管理中心的管理主机(DF -2系列)、单元门上的单元门口主机(DF AT系列)、住户家中的室内分机(ST-201x、HY-15x系列)以及系统电源及一系列的信号类产品所组成。本系统是一种总线制全数字双向对讲报警系统。总线制全数字双向对讲报警系统是采用数字编码技术和双向通讯传输技术,即室内分机能向管理中心报警,并与管理中心、楼栋主机实现双向呼叫。由于是全数字双向系统,具有较强的系统功能,如住户可在室内机上报警或外接报警按钮,住户呼叫管理中心,通话限时,开门权限控制等。这种系统适合小区内部对讲系统,同时可扩充实现家庭防盗报警联网系统,因此该系统具有较高的性能价格比。系统功能结构图如下:系统图2-12.4 系统功能与特点2.4.1强大的互联组网能力系统可采用标准总线结构加以太网来传输数据,不同类型的分机和不同楼栋的主机都能够经过总线互联组网。从而使系统具有组网灵活,便于扩充,能满足用户的各种需求。经过系统的设计将每一期设置为一个区域,而各期工程间经过光纤互联(数据、语音),小区规划各区的通讯以及整个小区的联网将在一条高速的总线上运行。2.4.2 统一编址系统采用六位编码,最大容量为999999,系统内所有设备统一编址,同一小区可接99台管理机,一台管理机可方便地管理99栋楼,而同一栋楼可并联99台门口机,一台门口机可连9999台分机。2.4.3 密码设置系统中互通分机能够经过键盘随意设置或修改用户密码,做到一户一个密码。用户可用密码实施密码开锁的同时给自己家各报警防区实施撤防,大大方便了用户的出入。2.4.4 管理模式系统具有方便灵活的白天或夜间管理模式,管理员能够经过管理机对任何一栋楼的门口进行管理,即对各门口来访者的呼叫进行干预。干预时这栋楼的来访者对楼内用户的呼叫,自动转到管理机。经管理员许可后由管理员转接,才能使来访者与用户通话,这种管理模式确保小区的严格管理,满足不同层次物业管理者的要求。2.4.5 多通道内部通讯网络系统能实现住户与管理处、住户与住户、以及不同楼栋住户(视分机而定)之间互相呼叫与通话。亦可实现楼门口或家门口与住户分机之间的可视对讲功能,还能同时接收小区内所有住户的报警。2.4.6 安保防盗系统分机可具有家庭安防功能,分机的 采用两种方式,一种是互通对讲分机自身具有四路防区的报警功能;一种是可视对讲分机带有的八防区报警系统。它们都具有延时防区和24小时紧急防区,可外接门磁、红外、烟感、煤气、紧急按钮等报警探头。不但能够向管理机报警,也能够向管理中心的电脑报警。管理机或管理中心的电脑能记录报警地点、房号、防区等。管理中心的电脑还会自动弹出报警点的电子地图。2.4.7 系统分散供电,断电自动启动后备电源整个系统每一幢楼、管理中心单独供电,万一出现电源故障,不会影响整个系统的运行。遇到市电断电,自动启动后备电源。2.4.8 系统线路短路不影响整个系统在系统设计的时候,我们要有目的的把社区按现场分为若干个小片区,经过信号类产品汇总到管理中心,单元内部则可经过层间信号类产品,使得系统有线路短路保护,一旦线路短路,不至于影响整个系统。2.4.9 系统连接简捷 四总线结构,连接方便,可选装智能隔离器,有效保障系统运行。 可配置最多99台管理机,实现管理机与住户之间通话,各住户呼叫(或报警)时,管理机可显示房号,并记录报警信息。 能跨主机、实现99栋楼宇之间的呼叫与通话。 插线式接线,可防止短路。 主机及分机采用看门狗技术,杜绝死机现象。2.5 系统配置原则本系统主要由小区管理机、门口主机、室内分机、电源、电锁及其它信号类产品组成。1)小区管理主机 一般情况下,一个小区使用1台DF -2V。可根据实际需要,小区可配置多台管理机。若小区很大(千户以上)建议将小区作分期或分片区管理,每个期或区设置1台主管理机单独管理,各个期或片区再经过局域网互联,这样会使整个系统更稳定可靠。2)小区门主机、单元门主机 一般按每个小区门口及每个单元门口各配置一个,与主机控制器联合使用。若一个单元由多门口构成,则可每个单元可按多门口配置主机,其中一台为主门口机,其余的为副门口机。3)室内分机 一般为按每户配置1台。每户配置1台室内可视分机。根据实际情况,在复式结构住宅中,每户可装多台分机。4)电源 原则上发布可视分机带八防区报警功能,每4-8台可视分机配1台DE- A电源,另外,每台主机及主机控制器、管理主机由1台DE-98(7AH)供电。具体配置数量应视具体情况而定。5)信号类产品产品有HY-721(层间信号中继器)、HY-731(层间信号隔离器)、HY-712(总线信号中继器)、HY-741(总线信号分隔器) HY-721(层间信号中继器)若楼栋为高层(超过十层),建议在垂直主干线上加HY-721(层间中继器)。一般约15层用一个,具体配置数量应视具体情况而定。 为了系统的稳定,层与层之间互不影响,可选用HY-731(层间信号隔离器),每层1台。具体配置数量应视具体情况而定。 当小区面积比较大时,可根据实际情况配置HY-712(总线信号中继器),起到信号隔离和中继放大作用。一般约15个主机用一个、具体配置数量应视具体情况而定。 若小区具备多个子系统,为保障各子系统之间的信号不互相串扰,故每个子系统可配置1台HY-741(总线信号分隔器)。6)视(射)频类产品 HY-871(视频放大器)、AJBKJ-VS2/4(视频分配器)、HY-811(视频调制器)、HY-821(视频解调器)、SYF1740(射频放大器)、YS204(射频分支/配器)。 一个单元超过12户必须配置HY-871(视频放大器),其中每路可带20-30台可视分机,具体配置数量应视具体情况而定。 为保证送到住户分机的视频信号阻抗匹配及故障隔离,每户视频均需经过AJBKJ-VS2/4(视频分配器)送到住户家中的分机。每层1个或多个,其中AJBKJ-VS2(二分配器)、AJBKJ-VS4(四分配器)可根据每层实际户数选用。 小区较大楼栋多且与管理中心距离过远时,每个单元门口主机视频信号用HY-811(调制器)调制成射频信号进行远距离传输,在管理机端经过HY-821(解调器)解调。 在远距离的射频传输时,在每个分支需经过YS204(射频分支/配器)接入总线,以求达到阻抗匹配及故障隔离的功能,总线射频信号弱的时要需经过YSF1740(射频放大器)对信号进行放大,以达到更远距离的信号传送。2.6 系统主要设备功能与技术指标 2.6.1 DF -2V可视管理机DF -2系列管理机为铝合金外壳,采用液晶点阵全中文显示方式,有非可视、可视、彩色可视三种类型。2.6.1.1功能特点: 接收各分机呼叫,并显示来电号码。 接收各分机和边界红外对射探测器发出的报警信号,显示报警类型及分机号码和边界位置。 能记录每次报警的日期、时间、地点等信息。最大可存储500条。 能随时查询历次报警记录。 主机呼叫管理机时,可控制电控锁。 能切换各门口机上的视频信号至管理机监视器。 有时钟显示。 有白天和夜间两种工作模式。即:干预各门口机的呼叫,能显示门口主机呼叫的房号。 能预置各防区是什么报警探头。2.6.1.2技术参数: 显示:中文液晶显示 存储容量:500条报警信息 报警警笛时间:5分钟 管理楼栋数:99台门口主机 接收边界报警的个数:99个 系统编码数:6位 连接分机数量:999999台 显示器:4”黑白扁平显示器、4” 音频输出不失真功率:主呼通道:5mW 应答通道:100mW 工作电压:DC13V10% 工作电流: 500 mA 工作温度:-10552.6.2 DF -2VCN彩色可视管理机DF -2N系列管理机其外观新颖、美观、大方,采用彩色液晶显示屏显示图像和LCD点阵全中文显示、提示信息等。增加了功能按键,具有免提、重拨、半自动监视、全自动监视等功能,使管理人员操作更加方便。分为非可视、彩色可视两种类型。2.6.2.1功能及特点 具有时钟显示和调整功能,可直观知道通话及报警时间。 对所有的门口机可起到监视、半自动监视和全自动监视功能。 可接收住户分机的呼叫及住户报警,以及接收边界系统的报警。 通信方式选择功能,所得该主机适用新旧系统。 模式(白天、夜间)管理功能,可方便管理处对所有单元对讲的管理。 防区设置功能,方便管理中心得知住户所发生的报警类型。 查询功能,经过该功能可番查500条内的报警纪录。 显示功能,显示一切来电号码以及报警数据。 重拨功能,大大方便拔出从复的住户编码。 免提功能。 开锁功能,可对所有呼叫管理处的单元主机进行开锁,以便住户进入。2.6.2.2技术参数: 工作电压:DC13V10% 静态电流:40mA 工作电流:600mA(可视) 显示器:4彩色液晶 数据传输速率:1200bps 输出信号幅度:3.8VP-P 工作温度:-1055 液晶汉字显示屏:48个汉字 (1616点阵) 外形尺寸:320(L)235(W)50(H)2.6.3 DF ATV(A)/1带读卡头互通(非)可视门口主机DF ATV(A)/1系列主机为铝合金面板,安装在各单元楼的出入口,主要是完成与单元楼内住户分机的通讯,以及与管理机的通讯。采用了软编码方式、四位拔号、操作方便,功能扩充容易。可内置读卡器,做到一体化的门禁。2.6.3.1功能特点: 能与分机实现可视对讲。 接收分机遥控开锁。 直接呼叫管理机。 一栋楼可并接多台主机,多栋楼所有主机亦可互联。 能对主机进行编码。 能够利用分机密码实施开锁;同时给分机用户家里进行撤防。 利用管理机能够把门口机视频信号切换到管理中心。 门口机内置非接触卡读卡器,用户可经过刷卡实现开门和撤防。 标准配置可读1500张卡2.6.3.2技术参数: 数码管显示:4位动态 通话时限:1分钟 工作电压:DC13V10% 摄像头工作电流:230mA20mA 摄像头:1/3CCD摄像头 清晰度:380线 扫描频率:15625Hz 50Hz 最低照度:0.21ux (黑白) 视频输出:1Vp_p 75 频率响应:300 3400Hz 3db 音频输出不失真功率:主呼通道:5mW 应答通道:100mW 安装尺寸:可视 290125mm 非可视 245125mm 带门禁335X125mm 工作电流: 静态 40mA 动态 250 mA 环境温度:-30+55 湿度:45%95%2.6.4 DF ATV(A)/3带读卡头互通(非)可视门口主机2.6.4.1功能特点: 呼叫分机并能与分机实现可视对讲。 接收分机遥控开锁。 直接呼叫管理机。 一栋楼可并接多台主机,多栋楼所有主机亦可互联。 自动夜光,晚上键盘清晰可见。 能给主机进行编码。根据用户要求,有两位编码、三位编码、四位编码。 能够利用分机密码实施开锁;同时给分机用户家里进行撤防。 门口机内置非接触卡读卡器,用户可经过刷卡实现开门和撤防。 标准可读1500张卡2.6.4.2技术参数: 数码管显示:4位动态 通话时限:1分钟 工作电压:DC13V10% 摄像头:1/3CCD 摄像头 摄像头工作电流:230mA20mA 清晰度:380线 视频输出: 1Vp_p 75 扫描频率:15625Hz 50Hz 最低照度:0.21ux 音频输出不失真功率:主呼通道:5mW 应答通道:100mW 湿度:45%95% 环境温度:-30+55 安装尺寸:16029333mm 工作电流: 静态 25mA 动态 250 mA2.6.5 DF ATV(A)/5带读卡头互通(非)可视门口主机2.6.5.1功能特点: 呼叫分机并能与分机实现可视对讲。 镜头可调整角度,更方便看清高低人群的图像。 接收分机遥控开锁。 直接呼叫管理机。 一栋楼可并接多台主机,多栋楼所有主机亦可互联。 自动夜光,晚上键盘清晰可见。 能给主机进行编码。根据用户要求,有两位编码、三位编码、四位编码。 能够利用分机密码实施开锁;同时给分机用户家里进行撤防。 门口机内置非接触卡读卡器,用户可经过刷卡实现开门和撤防。 标准配置可读1500张卡 与主机控制器配合使用,使得进入主机的线材大减少,施工大大方便。2.6.5.2技术参数: 数码管显示:4位动态 通话时限:1分钟 工作电压:DC13V10% 摄像头:1/3CCD 摄像头 可调整上下角度 摄像头工作电流:230mA20mA 清晰度:380线 视频输出: 1Vp_p 75 扫描频率:15625Hz 50Hz 最低照度:0.21ux 音频输出不失真功率:主呼通道:5mW 应答通道:100mW 频率响应:300 3400Hz 3db 湿度:45%95% 环境温度:-30+55 安装尺寸:15839633mm 工作电流: 静态 25mA 动态 250 mA2.6.6 HY-171、HY-171V、HY-171VC (非)可视小门口机2.6.6.1功能特点: 单键呼叫、与室内可视分机实现可视对讲。 能串在楼宇对讲系统中,安装在住家户门口,作为子门口机使用。 能与互通可视分机单独使用,为带防区的独户型一对一可视对讲门铃。 小门口机呼叫分机后,住户提机通话时能够按开锁键控制小门口的电控锁开锁。2.6.6.2技术参数: 工作电压:DC13V10% 工作电流:静态 10mA 动态 240mA 摄像头:1/3CCD摄像头 扫描频率:15625Hz 50Hz 最低照度:0.21ux 视频输出:1Vp_p 75 音频输出不失真功率:主呼通道:5mW 应答通道:100mW 开口尺寸:166.55125(mm) 湿度:45%95% 环境温度:-30+552.6.7 ST-201B/T/V/C/N/H/P/R(I)带手柄互通可视分机ST-201联网系列的住户为带话筒型的分机,方便美观大方。现带话筒型分机共有两种款式,分别为ST-201N、ST-201H两个系列。2.6.7.1功能特点:ST-201N款 分机与分机、管理机之间可双向呼叫通话,住户如有紧急情况,可按报警键向管理机报警。 能输入和修改密码,而且能使用密码在门口主机上开锁并撤防。 能外接可视、非可视小门口机,也能外接门铃按钮,使分机兼有单纯门铃功能。 住户持非接触卡在门口刷卡开锁的同时,能对分机进行撤防。 自带八防区报警功能,可驳接各种探头:如红外、门磁、窗磁、煤气探头和紧急按钮等。按键布防、密码撤防。八个防区分别为:1-4防区为延时防区可布防撤防,5、6防区为立即防区可布防撤防,7、8防区为24小时防区不可布防撤防。布撤防情况可由防区指示灯指示,一旦报警对应防区指示灯闪烁。 分机型号中带有”B”的为不有户与户通话功能,而带有”T”的则能够有此功能。ST-201H款 分机型号中带有”P”的为有图像存贮功能,分机可把来访者在单元门主机上呼叫或通话时的图像存在分机里,以供住户查看。可存32幅图片。 分机型号中带”R”的为有4和弦铃声,有10首可供选择。 分机型号中带”M”K”的为有信息发布功能。2.6.7.2 技术参数: 分机编码:4位 显示器:4黑白扁平,4液晶显示 工作电压:DC13V10% 频率响应:300 3400Hz 3db 音频输出不失真功率:主呼通道:5mW 应答通道:100mW 视频信号:15625Hz1Vp_p75 外部旋钮调整:亮度、对比度/彩色 湿度:45%95% 环境温度:-10+55 工作电流: 挂机 20MA 提机 600 Ma 2.6.7 HY-151/2/B/T/V/C/N/(I)免提互通可视分机HY-151/2系列的住户为免提型分机,方便美观大方。有着带手柄分机的各项功能。现免提分机共有三种款式,分别为HY-151、HY-152、HY-152N三个系列。2.6.7.1功能特点: 分机与分机、管理机之间可双向呼叫通话,住户如有紧急情况,可按报警键向管理机报警。 能输入和修改密码,而且能使用密码在门口主机上开锁并撤防。 能外接可视、非可视小门口机,也能外接门铃按钮,使分机兼有单纯门铃功能。 住户持非接触卡在门口刷卡开锁的同时,能对分机进行撤防。 自带八防区报警功能,可驳接各种探头:如红外、门磁、窗磁、煤气探头和紧急按钮等。按键布防、密码撤防。八个防区分别为:1-4防区为延时防区可布防撤防,5、6防区为立即防区可布防撤防,7、8防区为24小时防区不可布防撤防。布撤防情况可由防区指示灯指示,一旦报警对应防区指示灯闪烁。 分机型号中带有”B”的为不带户与户通话功能,而带有”T”的则能够有此功能。 分机型号中带有”P”的为有图像存贮功能,分机可把来访者在单元门主机上呼叫或通话时的图像存在分机里,以供住户查看。可存32幅图片。 分机型号中带”R”的为有4和弦铃声,有10首可供选择。 分机型号中带”M”K”的为有信息发布功能。2.6.7.2 HY-151免提系列分机的技术参数: 分机编码:4位 显示器:5液晶显示HY-151款 工作电压:DC13V10% 频率响应:300 3400Hz 3db 音频输出不失真功率:主呼通道:5mW 应答通道:100mW 视频信号:15625Hz1Vp_p75 外部旋钮调整:亮度、对比度/彩色;送话/受话 湿度:45%95% 环境温度:-10+55 工作电流: 挂机 20MA 提机 600 Ma 2.6.7.3 HY-152免提系列分机的技术参数: 分机编码:4位 显示器:4黑白扁平,4液晶显示HY-152款 工作电压:DC13V10% 频率响应:300 3400Hz 3db 音频输出不失真功率:主呼通道:5mW 应答通道:100mW 视频信号:15625Hz1Vp_p75 外部旋钮调整:亮度、对比度/彩色 湿度:45%95% 环境温度:-10+55 工作电流: 挂机 20MA 提机 600 Ma 2.6.7.4 HY-152N免提系列分机的技术参数: 分机编码:4位 显示器:4黑白扁平,4、5、5.6液晶显示 频率响应:300 3400Hz 3db 音频输出不失真功率:主呼通道:5mW 应答通道:100mW 视频信号:15625Hz1Vp_p75 外部旋钮调整:亮度、对比度/彩色 工作电压:DC13V10%HY-152款 湿度:45%95% 环境温度:-10+55 工作电流: 挂机 20MA 提机 600 Ma 2.6.8 DE-98B、DE A、DE- AK系统电源提供联网能能对讲产品的电源采用了性能极为优良集成电路生产,具有输出电压稳定,纹波小,带载能力强及自损耗小的优点。其中可供使用的系统电源有三种:DE-98B、DE A、DE- AK。2.6.8.1功能特点: DE-98B电源一般为给主机供电所有。 DE A/AK电源一般为给分机或探头类产品供电。 电源可内置蓄电池,市电停电时,电源自动切换为电池供电。 电源内有防止电池过放电路,极好的保护电池。2.6.8. 各电源的技术特点: 输入电压:交流220 10% 50HZ 输出电压:直流 13V10% 输出电流:DE-98B:直流 1ADE- A:直流 3ADE- AK:直流 5A电源 外部旋钮调整:电压10 15V可调。 湿度:45%95% 环境温度:-10+55防护等级:IP302.6.9 HY-712/721/731/741/756/757数据信号类产品信号类品在总线结构的系统中,信号类模块起到信号中继、故障隔离、信号转换、保障系统可靠运行的作用,防止因局部的故障或损坏而导致整个系统瘫痪。2.6.9.1 各信号类产品功能特点: HY-712总线信号中继器主要用于主机与主机、主机与管理机、边界与边界信号处理器之间的远距离信号中继。起到隔离信号故障、过滤无用信号、接力有用信号的作用(使用时不需要编码、一般约15个主机用一个)。 HY-721层间信号中继器主要用于高层主干线的信号中继,起到隔离信号故障、过滤无用信号、接力有用信号的作用。(使用时不需要编码、一般15层左右用一个) HY-731层间信号隔离器主要用于层与层间设备的隔离,起到隔离信号故障、过滤无用信号的作用。(使用时需要编码与楼层号相同,一般每层一个) HY-741系统分隔器主要用于楼宇对讲系统与其它子系统之间的信号分隔,保障各子系统之间的信号不互相串扰(使用时不需要编码,每个系统用一个)。 HY-756信号转换器HY-756主要用于将户内分机不经过门口主机,直接接入管理机总线,使系统组网更加灵活方便。多用于别墅联网。(使用时总线信号转换器应编两、三位楼号) HY-757报警转换器主要用于将楼内报警数据以及联网的报警数据与楼宇对讲的数据分隔开,使系统对讲与报警做到独立走线,减少占线的情况。(使用时报警转换器需编码,编成与楼栋号一致)2.6.9.2 技术参数: 工作电压:DC13V 10% 工作电流:30mA 输出信号幅度:3.8Vp_p传输距离:1.2kM 湿度:45%95% 环境温度:-10+55 2.6.10 HY-871/811/821/831、AJBKJ-VS2/4、YSF1740/YS204视(射)频信号类产品视(射)频信号类产品主要是为现场的视(射)频信号的放大及分配,起到着信号放大及阻抗匹配,保证现现场图像清晰度。2.6.10.1 各视(射)信号类产品功能特点: HY-871视频放大器视频放大器主要用于单元楼内及联网总线上的视频放大,视频放大器采用高速电压反馈运算放大集成电路制成。频率范围宽,功耗低,增益可调,具有高频补偿功能。HY-871为四路视频放大器,每路可带20-30台可视分机。 AJBKJ-VS2/4视频分配器视频分配器是为保证送到住户分机的视频信号阻抗匹配及故障隔离,其中AJBKJ-VS2(二分配器)、AJBKJ-VS4(四分配器),每个分配器均有一个信号输入端及一个输出端,接线方便。 HY-811(VSH- )视频调制器视频调制器主要为将视频信号转成射频信号的一个设备,一般用于远距离传送图像。HY-811内置解码电路,与主机配合使用时经过编码可做到自动切换,VSH- 则需要控制线来完成切换。 HY-821视频解调器视频解调器主要为将联网线上的射频信号转成视频信号的一个设备,一般用于远距离传送后终端信号转换。HY-821内置解码电路,与主机配合使用时经过编码可做到自动切换。 HY-831视频调制解调器视频调制解调器主要用于小区里有双向射频传送时,用于单元图像调制往总线传送及总线到单元图像解调。它同时具有HY-811及HY-821的功能。内置解码电路,与单元主机配合使用,可自动切换调制解调的过程。 YSF1740射频放大器射频放大器主要用在联网总线上的射频信号的放大中继,我公司提供的射频放大器为定频放大器,有利于提高信号的信噪比。 YS204射频分配/支器射频分配/支器用于线路的上分支接入或输出点的连接设备,起着线路阻抗匹配及故障隔离的功能。2.6.10.2 各技术
