gis制作高程、坡度、坡向分析图

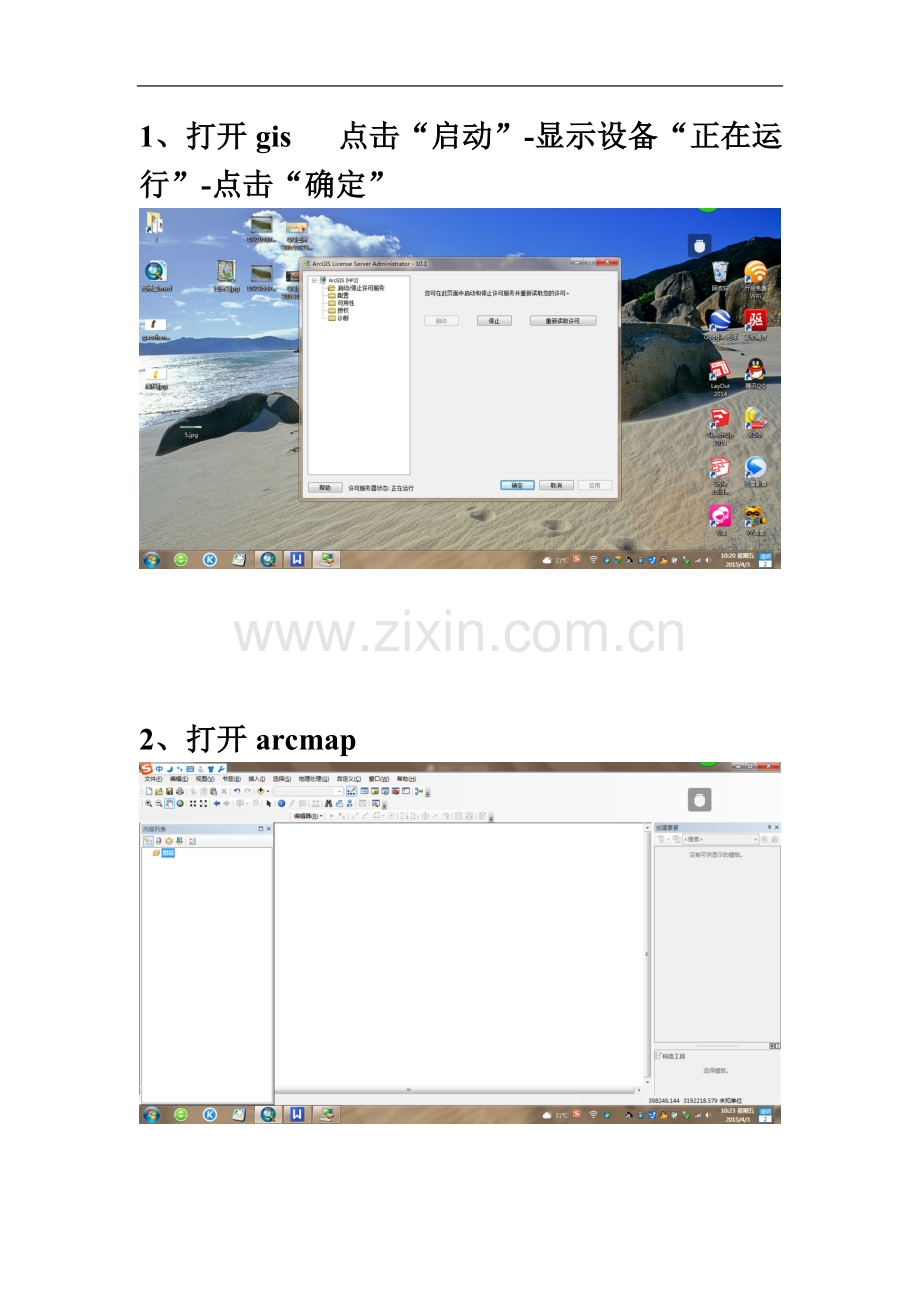

1、 打开gis 点击“启动”-显示设备“正在运行”-点击“确定”

2、 打开arcmap

3/添加数据 添加“CAD地形图”-“添加”

4、 打开工具箱-选择“数据管理工具”-选择“要素”—“要素转点”

5、 点击编辑器-开始编辑

6、 打开新建图层的属性表-删除<=0的数据
7、 打开工具箱-3D分析工具-数据管理-TIN-创建TIN

8、 选择工具箱-3D分析-转换-由TIN转为栅格

9、 添加外框线文件
10、 选择spatial 分析工具-提取分析-按俺膜提取

12 坡度分析： 选择spatial 分析工具-表面分析-坡度分析
13坡向分析： 选择spatial 分析工具-表面分析-坡向分析

14 选择“文件”-“导出地图”存储为jpeg格式

PS注：由于lz直接将整个CAD导入GIS做的分析导致有一些高程点不准确，最好是直接在cad里的高程点另存为一个文件，导入GIS制作，数据更为准确一些
