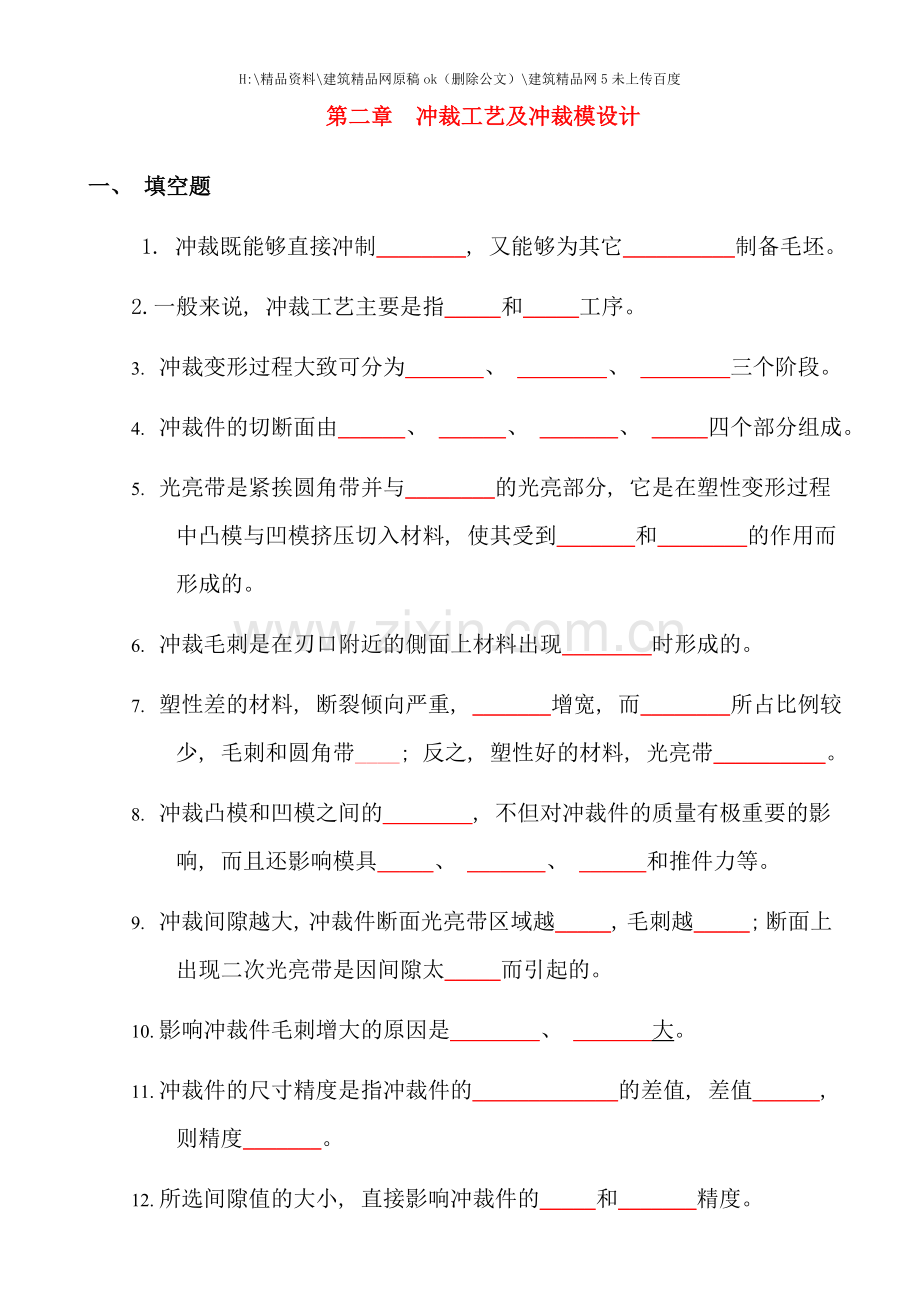

第二章 冲裁工艺及冲裁模设计
一、 填空题
1. 冲裁既能够直接冲制________, 又能够为其它__________制备毛坯。
2.一般来说, 冲裁工艺主要是指_____和_____工序。
3. 冲裁变形过程大致可分为_______、 ________、 ________三个阶段。
4. 冲裁件的切断面由______、 ______、 _______、 _____四个部分组成。
5. 光亮带是紧挨圆角带并与________的光亮部分, 它是在塑性变形过程中凸模与凹模挤压切入材料, 使其受到_______和________的作用而形成的。
6. 冲裁毛刺是在刃口附近的側面上材料出现________时形成的。
7. 塑性差的材料, 断裂倾向严重, _______增宽, 而________所占比例较少, 毛刺和圆角带____; 反之, 塑性好的材料, 光亮带__________。
8. 冲裁凸模和凹模之间的________, 不但对冲裁件的质量有极重要的影响, 而且还影响模具_____、 _______、 ______和推件力等。
9. 冲裁间隙越大, 冲裁件断面光亮带区域越_____, 毛刺越_____; 断面上出现二次光亮带是因间隙太_____而引起的。
10. 影响冲裁件毛刺增大的原因是________、 _______大。
11. 冲裁件的尺寸精度是指冲裁件的_____________的差值, 差值______, 则精度_______。
12. 所选间隙值的大小, 直接影响冲裁件的_____和_______精度。

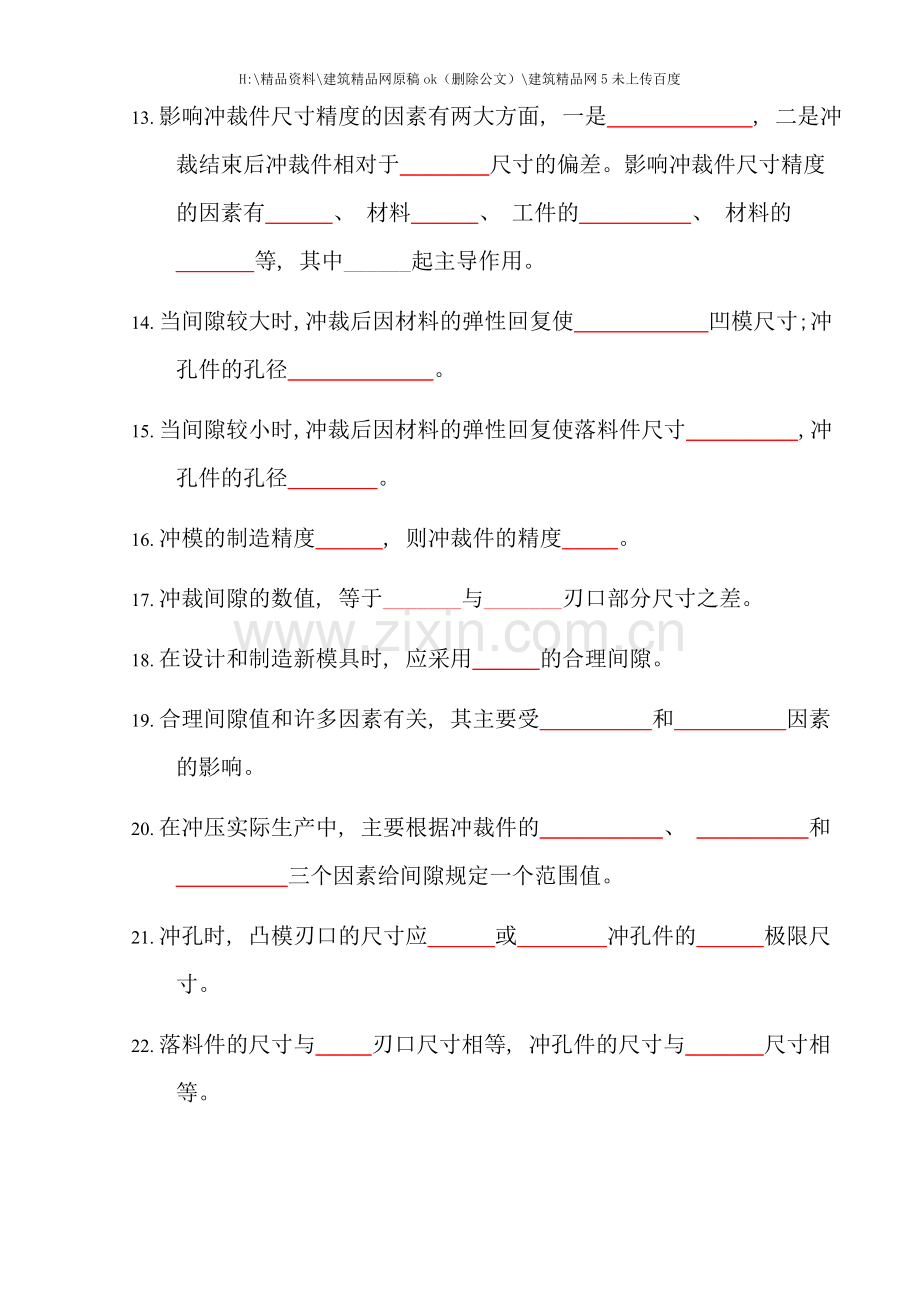

13. 影响冲裁件尺寸精度的因素有两大方面, 一是_____________, 二是冲裁结束后冲裁件相对于________尺寸的偏差。影响冲裁件尺寸精度的因素有______、 材料______、 工件的__________、 材料的_______等, 其中______起主导作用。
14. 当间隙较大时, 冲裁后因材料的弹性回复使____________凹模尺寸; 冲孔件的孔径_____________。
15. 当间隙较小时, 冲裁后因材料的弹性回复使落料件尺寸__________, 冲孔件的孔径________。
16. 冲模的制造精度______, 则冲裁件的精度_____。
17. 冲裁间隙的数值, 等于_______与_______刃口部分尺寸之差。
18. 在设计和制造新模具时, 应采用______的合理间隙。
19. 合理间隙值和许多因素有关, 其主要受__________和__________因素的影响。
20. 在冲压实际生产中, 主要根据冲裁件的___________、 __________和__________三个因素给间隙规定一个范围值。
21. 冲孔时, 凸模刃口的尺寸应______或________冲孔件的______极限尺寸。
22. 落料件的尺寸与_____刃口尺寸相等, 冲孔件的尺寸与_______尺寸相等。
23. 冲裁模凸模和凹模的制造公差与冲裁件的________、 _________、 刃口尺寸磨损有关。
24. 落料时, 因落料件的大端尺寸与凹模尺寸相等, 应先确定凹模尺寸, 即以凹模尺寸为基础, 为保证凹模磨损到一定程度仍能冲出合格的零件, 故落料凹模基本尺寸应取_________, 而落料凸模基本尺寸则按凹模基本尺寸__________。
25. 冲孔时, 因工件的小端尺寸与凸模尺寸一致, 应先确定凸模尺寸, 即以凸模尺寸为基础, 为保证凸模磨损到一定程度仍能冲出合格的零件, 故冲孔凸模基本尺寸应取________, 而冲孔凹模基本尺寸则按凸模基本尺寸___________。
26. 落料时, 应以______为基准配制_______, 凹模刃口尺寸按磨损的变化规律分别进行计算。
27. 冲孔时, 应以______为基准配制________, 凸模刃口尺寸按磨损的变化规律分别进行计算。
28. 配制加工凸、 凹模的特点是模具的间隙由_______保证, _______比较简单, 不必校核 δ凸+δ凹≤2cmax-2cmin的条件, 而且可放大________的制造公差, 使制造容易。
29. 冲孔用的凹模尺寸应根据凸模的________及_________间隙配制。
30. 冲裁件的工艺性, 是指冲裁件对冲裁工艺的________。
31. 冲裁件的工艺性分析, 主要从冲裁件的_________、 冲裁件的_____和冲裁件的_________等三方面进行。
32. 冲裁件在条料、 带料或板料上的_________叫排样。
33. 材料的利用率是指________面积与_____面积之比, 它是衡量合理利用材料的指标。
34. 冲裁产生的废料可分为两类, 一类是________, 另一类是________。
35. 减少工艺废料的措施是: 设计合理的__________, 选择合理的________和合理的搭边值; 利用_________。
36. 排样的方法, 按有无废料的情况可分为_______排样、 _______排样和_______排样。
37. 排样时, 冲裁件之间以及_________留下的工艺废料叫搭边。
38. 搭边是一种________废料, 但它能够补偿_______误差和______误差, 确保制件合格.
39. 手工送料, 有侧压装置的搭边值能够____, 刚性卸料的比弹性卸料的搭边值________。
40. 在冲裁结束时, 由于材料的弹性回复及摩擦的存在, 将使冲落部分的材料梗塞在________, 而冲裁剩下的材料则紧箍在________。
41. 从凸模或凹模上卸下的废料或冲件所需的力称________, 将梗塞在凹模内的废料或冲件顺冲裁方向推出所需的力称______, 逆冲裁方向将冲件从凹模内顶出所需的力称______。
42. 采用弹压卸料装置和下出件方式冲裁时, 冲压力等于_______、 ________、 ________之和; 采用刚性卸料装置和下出料方式冲裁时, 冲压力等于______、 ______之和; 采用弹性卸料装置和上出料方式冲裁时, 冲压力等于______、 ________、 _______、 _________之和。
43. 为了实现小设备冲裁大工件或使冲裁过程平稳以减少压力机的震动, 常见__________法、 __________法和__________法来降低冲裁力。
44. 在几个凸模直径相差较大、 距离又较近的情况下, 为了能避免小直径凸模由于承受材料流动的侧压力而产生的折断或倾斜现象, 凸模应采用______布置, 即将_____做短一些。这样可保证冲裁时, _______凸模先冲。
45. 阶梯冲裁时, 大凸模长度应比小凸模长度____, 能够保证冲裁时____凸模先冲。
46. 模具压力中心就是冲压力______的作用点。模具的压力中心应该经过压力机滑块的_________。
47. 冲裁模的形式很多, 按送料、 出件及排除废料的自动化程度可分为______、 _________和________等三种。
48. 按工序组合程度分, 冲裁模可分为_______、 ______和______等几种。
49. 在压力机的一次行程中, __________冲压工序的冲模称为单工序模。
50. 在条料的送进方向上, 具有______________, 并在压力机的一次行程中, 在不同的工位上完成_________________的冲压工序的冲模称为级进模。
51. 在压力机的一次行程中, 在模具的_______位置上, 完成___________的冲压工序的模具, 叫复合模。
52. 冲裁模具零件可分为_________、 ________。
53. 在冲模中, 直接对毛坯和板料进行冲压加工的零件称为_______。
54. 定位零件是指用于确定_______在模具中的正确位置的零件。
55. 级进模中, 典型的定位结构有__________和________等两种。
56. 由于级进模的工位较多, 因而在冲制零件时必须解决条料或带料的_____问题, 才能保证冲压件的质量。常见的定位零件是_______和______。
57. 应用级进模冲压, 排样设计很重要, 它不但要考虑材料的________, 还应考虑制件的_______、 冲压成形规律、 模具_____等问题。
58. 全部为冲裁工步的级进模, 一般是先_______后______。先冲出的孔可作为后续工位的_______, 若该孔不适合______或定位要求较高时, 则应冲出____________。
59. 按照落料凹模的位置不同, 复合模分为_______和_________两种。
60. 凸凹模在________, 落料凹模在_______的复合模称为顺装复合模。
61. 凸模的结构形式, 按其断面形状分为________、 _______; 按刃口形状有_______、 ________等; 按结构分为______、 ______、 ________、 ________和带护套式等。
62. 圆形凸模常见的固定方法有______和_______。
63. 凹模的类型很多, 按外形分有______、 方形或_______, 按结构分有_______和_______; 按刃口形式分有______和_______。
64. 复合模的凸凹模壁厚最小值与冲模结构有关, 顺装式复合模的凸凹模壁厚可____些; 倒装式复合模的凸凹模壁厚应_____些。
65. 镶拼结构的凸、 凹模设计原则是: 力求改进_____工艺性, 减少_____工作量, 提高_______精度;
66. 条料在模具送料平面中必须有两个方向的限位, 一是在与___________方向上的限位, 保证条料沿正确的方向送进, 称为送进导向。二是在送料方向上的限位, 控制___________, 称为送料定距。
67. 导料销导正定位多用于________中。使用导正销的目的是消除_________和_________或______等粗定位的误差。导正销一般与________, 也可与______配合使用。
68. 条料在送进方向上的______距离称为步距。
69. 弹压卸料板既起________作用, 又起________作用, 所得的冲裁件质量较好, 平直度较_____, 因此, 质量要求较高的冲裁件或_________宜用弹压卸料装置。
70. 精冲凸、 凹模的间隙很_____。
二、 判断题( 正确的打√, 错误的打×)
1．冲裁间隙过大时, 断面将出现二次光亮带。 ( )
2．冲裁件的塑性差, 则断面上毛面和塌角的比例大。 ( )
3．形状复杂的冲裁件, 适于用凸、 凹模分开加工。 ( )
4．对配作加工的凸、 凹模, 其零件图无需标注尺寸和公差, 只说明配作间隙值。( )
5．利用结构废料冲制冲件, 也是合理排样的一种方法。 ( )
6．采用斜刃冲裁或阶梯冲裁, 不但能够降低冲裁力, 而且也能减少冲裁功。 ( )
7．冲裁力是由冲压力、 卸料力、 推料力及顶料力四部分组成。 ( )
8．模具的压力中心就是冲压件的重心。 ( )
9．冲裁规则形状的冲件时, 模具的压力中心就是冲裁件的几何中心。 ( )
10．在压力机的一次行程中完成两道或两道以上冲孔( 或落料) 的冲模称为复合模。 ( )
13．凡是有凸凹模的模具就是复合模。 ( )
14．在冲模中, 直接对毛坯和板料进行冲压加工的零件称为工作零件。 ( )
15．导向零件就是保证凸、 凹模间隙的部件。 ( )
16．侧压装置用于条料宽度公差较大的送料时。 ( )
18．对配作的凸、 凹模, 其工作图无需标注尺寸及公差, 只需说明配作间隙值。( )
20．采用斜刃冲裁时, 为了保证工件平整, 落料时凸模应作成平刃, 而将凹模作成斜刃。 ( )
21．凸模较大时, 一般需要加垫板, 凸模较小时, 一般不需要加垫板。( )
22．在级进模中, 落料或切断工步一般安排在最后工位上。 ( )
23．在与送料方向垂直的方向上限位, 保证条料沿正确方向送进称为送料定距。( )
三、 选择题( 将正确的答案序号填到题目的空格处)
1.冲裁变形过程中的塑性变形阶段形成了_______。
A、 光亮带 B、 毛刺 C、 断裂带
2.模具的合理间隙是靠_______刃口尺寸及公差来实现。
A、 凸模 B、 凹模 C、 凸模和凹模 D、 凸凹模
3.落料时, 其刃口尺寸计算原则是先确定_________。
A、 凹模刃口尺寸 B、 凸模刃口尺寸 C、 凸、 凹模尺寸公差
4.当冲裁间隙较大时, 冲裁后因材料弹性回复, 使冲孔件尺寸______凸模尺寸, 落料件尺寸______凹模尺寸。
A、 大于, 小于 B、 大于, 大于 C、 小于, 小于 D、 小于, 大于
5.对T形件, 为提高材料的利用率, 应采用________。
A、 多排 B、 直对排 C、 斜对排
6.冲裁多孔冲件时, 为了降低冲裁力, 应采用________的方法来实现小设备冲裁大冲件。
A、 阶梯凸模冲裁 B、 斜刃冲裁 C、 加热冲裁
7.斜刃冲裁比平刃冲裁有_________的优点。
A、 模具制造简单 B、 冲件外形复杂 C、 冲裁力小
8.为使冲裁过程的顺利进行, 将梗塞在凹模内的冲件或废料顺冲裁方向从凹模孔中推出, 所需要的力称为________。
A、 推料力 B、 卸料力 C、 顶件力
9.模具的压力中心就是冲压力_________的作用点。
A、 最大分力 B、 最小分力 C、 合力
10.如果模具的压力中心不经过滑块的中心线, 则冲压时滑块会承受偏心载荷, 导致导轨和模具导向部分零件_________。
A、 正常磨损 B、 非正常磨损 C、 初期磨损
11.冲裁件外形和内形有较高的位置精度要求, 宜采用_______。
A、 导板模 B、 级进模 C、 复合模
12.用于高速压力机的冲压材料是_______。
A、 板料 B、 条料 C、 卷料
13.对步距要求高的级进模, 采用_______的定位方法。
A、 固定挡料销 B、 侧刃+导正销 C、 固定挡料销+始用挡料销
14材料厚度较薄, 则条料定位应该采用________。
A、 固定挡料销+导正销 B、 活动挡料销 C、 侧刃
15.导板模中, 要保证凸、 凹模正确配合, 主要靠______导向。
A、 导筒 B、 导板 C、 导柱、 导套
16.由于级进模的生产效率高, 便于操作, 但轮廓尺寸大, 制造复杂, 成本高, 因此一般适用于_______冲压件的生产。
A、 大批量、 小型 B、 小批量、 中型 C、 小批量、 大型 D、 大批量、 大型
17.对于冲制小孔的凸模, 应考虑其________
A、 导向装置 B、 修磨方便 C、 连接强度
18.为了保证凹模的壁厚强度, 条料定位宜采用________。
A、 活动挡料销 B、 始用挡料销 C、 固定挡料销
19.弹性卸料装置除起卸料作用外, 还有________的作用。
A、 卸料力大 B、 平直度低 C、 压料作用
20.小凸模冲孔的导板模中, 凸模与固定板呈________配合。
A、 间隙 B、 过渡 C、 过盈
四、 问答题
1. 什么是冲裁工序? 它在生产中有何作用?
2. 普通冲裁件的断面具有怎样的特征? 这些断面特征又是如何形成的?

a—圆角带; b—光亮带; c—断裂带; d—毛刺
图2-2 冲裁件的断面特征
3. 冲裁模的凸模、 凹模采用分开加工有什么特点?
4. 如何确定分开加工时凸模、 凹模的刃口尺寸?
5. 如何确定配合加工时凸模、 凹模的刃口尺寸?

图2-4 复杂形状冲裁件的尺寸分类

图2-5 凹模的磨损示意
6. 什么是冲模的压力中心? 确定模具的压力中心有何意义?
7. 什么叫搭边? 搭边有什么作用?
8. 怎样确定冲裁模的工序组合方式?
9. 什么条件下选择侧刃对条料定位?
10. 什么是顺装复合模与倒装复合模?
