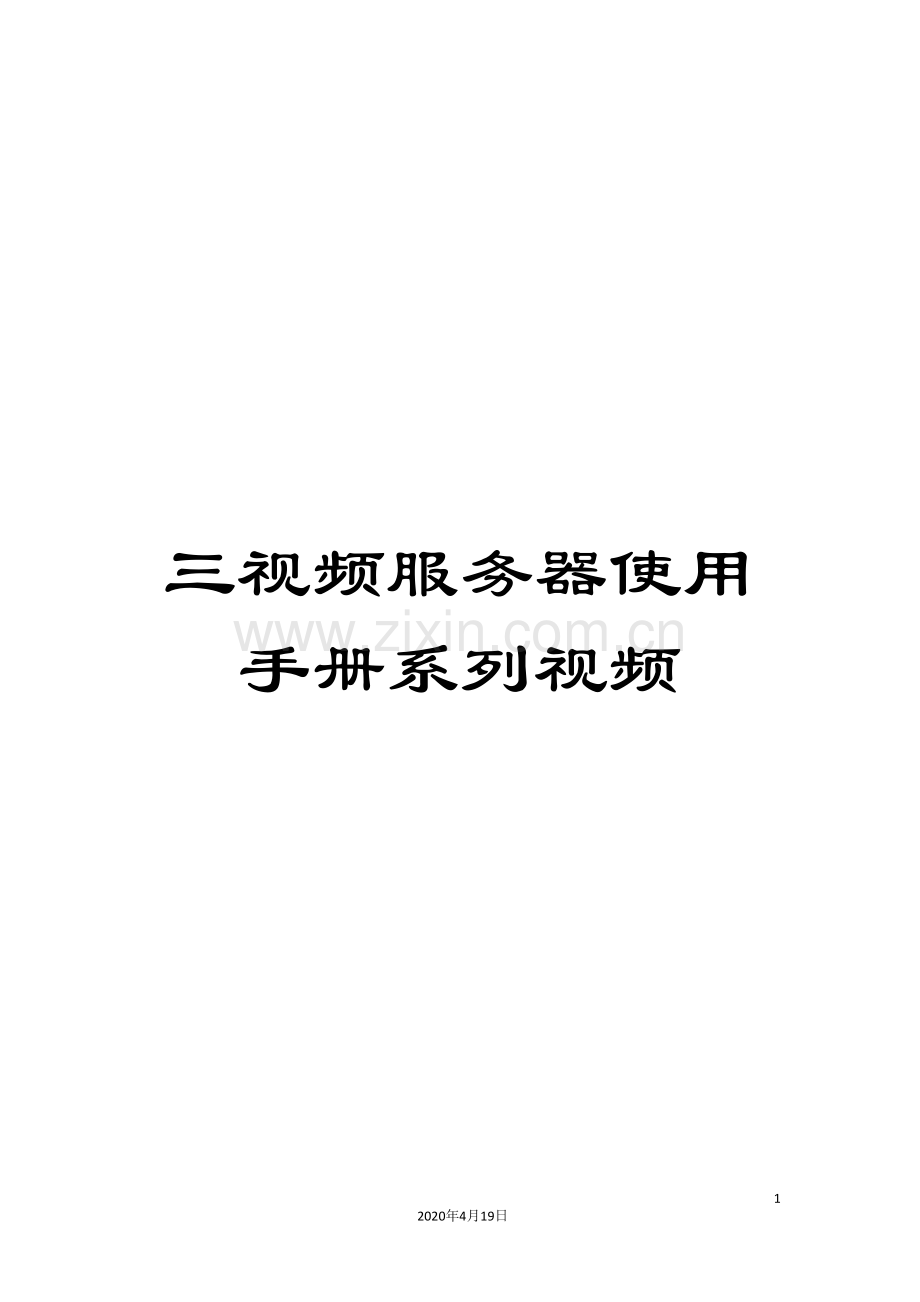

三视频服务器使用手册系列视频.doc

三视频服务器使用手册系列视频

71
2020年4月19日
文档仅供参考

3G视频服务器用户使用手册
Ver 1.1

中国地区专用

前 言
非常感谢您选用我公司的3G视频服务器系列产品,
本手册适用于110、210、201、202、220、230等3G视频服务器。
一、产品使用场所的要求
为了确保安全使用而且获得满意的使用性能,延长设备的使用寿命,敬请客户在选择设备的安装场所时,充分考虑下列因素:
1、安装时,请务必检查与设备匹配的电源适配器电压,避免因电源不匹配而导致器材损坏(输入电源为DC 12V)。
2、请不要放置在潮湿或会遭雨淋的场所。
3、应水平放置和安装,按装好SIM卡后,尽可能加以固定。
4、非车载型产品应避免安装在剧烈震动的环境中。
5、安装应避免阳光直接照射,而且远离热源和高温的环境。
6、注意保持通风良好,防止堵塞通风口(建议其后面板应距离其它物品或墙壁15cm以上,以利于风扇散热)。
7、安装场所内不应存放可能产生腐蚀性挥发气体的化学物品,以免影响使用寿命。
8、应避免安装在尘埃过多的场所,环境应保持整洁。
9、在使用中应保证正确接地。
10、在安装时应保证与其它设备的正确连接。
11、天线应放在信号接收良好的位置,野外使用,注意天线与电源的防雷处理。
【友情提示】:本使用说明可能会与实物不符,请以实物为准。安装过程中若有任何疑问,请与供应商联系。
二、产品在使用过程中的注意事项
1、切记勿用湿手触摸电源和设备。
2、勿将液体溅落在设备上,以免造成机器内部短路或因此而引起失火。
3、设备上请勿堆放其它物品。
4、清洁设备时请用柔软的干布擦拭,切勿使用化学溶剂。
5、当设备的电源线与电源插座连接后,即使未启动设备,机器内部仍有电压。
6、如果长期不使用机器,最好完全断开电源,并将电源线插头从电源插座上拔离。
※ 特 别 提 示 ※
为确保您能顺利的使用本产品,设备及软件出厂设置基本参数:
★ 3G视频服务器——有线配置默认参数
IP地址:192.0.0.64 子网掩码:255.255.255.0
用户名:admin 密 码:12345
★ 车载客户端软件(自行注册,以下为建议用户及密码)
用户名:9位数,贴于设备上 密 码:12345
服务器地址:122.227.164.85 Web端口:80

目 录

产品使用说明书

一、 准备工具:
a) 十字螺丝刀一把
b) RJ45直通网线一根
c) 一张开通3G上网功能的SIM卡

二、 拆机
如上图所示,将产品背面四颗螺丝卸下,并将正面开关附近的螺丝卸下(如下图所示)

将外壳已拆下螺丝部份缓缓向外拉出来,并将SIM卡按图所示插进去.如下图所示

三、 配置3G视频服务器(注:初级用户,如没有自行架设服务器,能够不需要看如下的说明)
用直通网线连接3G视频服务器LAN口与电脑的LAN口

四、 设置本地电脑的lan口IP地址
设置设备相连网口IP地址: ”开始”→”设置” →”网络连接” →”本地连接”,设置IP地址在:192.0.0网段, 如: 192.0.0.11,子网掩码为:255.255.255.0,其它选项均不需要设置。如下图所示

五、 打开视频转发服务器网页管理界面,如在服务器上打开”127.0.0.1”或打开外网IP地址如”122.227.164.85”,进入管理界面,并添加设备ID号,设备初始密码(如12345),添加客户端软件登入账号与密码.(详见服务器配置使用说明)
假设已知设备ID: ,设备登陆密码12345,服务器IP地址:122.227.164.85 服务器端口5660 WEB端口:80
六、 使用telnet设置设备参数
1、点击任务栏上的”开始”→”运行”,输入cmd,按”确定”

2、输入:telnet 192.0.0.64(即设备初始IP地址),按回车键,进入”192.0.0.64 login:”输入用户名密码(默认用户名admin,密码12345),见下图:

按回车键,出现”#”,然后输入”help”,查看设置的指令(红色框起来的是常见的指令),见下图:

设置服务器ID:输入”setLBIp 122.227.164.85”,按回车键,
设置端口:输入”setLBPort 5660”,按回车键
设置账号:输入”setDevId ”,按回车键
设置密码:输入”setLoginPsw 12345”,按回车键

输入”getLogInfo”按回车键,查看之前的设置有没有成功。见下图:

输入”setEnaEvdo 1”按回车,会出现以下画面,表示设备开启自动拔号功能。

输入”reboot” 重新启动系统,设置完成。
如上设备,请注意英文字母的大小写。
*此时,将运营商提供的SIM卡插入设备中,通电后,设备将自动拔号上网,并断网重拔。
如果您不想自行投入3G视频转发服务器,那可尝试用我司的默认服务器。首先测试您到我司服务器的速度,大至能够测出您看3G视频监控的速度。
操作如下:经过”开始——运行-输入”cmd”,再确定,输入”ping 122.227.164.85 –t”

输入”ping 122.227.164.85 –t”再按回车键确认,

如上显示”time 50ms以内,说明您当地的网速到我服务器的速度能够达到看3G的要求。能够直接用我司的服务器,输入设备侧边上贴的账号与密码,就能够进入监看。
a. 小技巧:如果您的电脑开始时间比较久了,看图像比较慢,有停顿或预览失败情况发生,请重启一下电脑,然后再看３Ｇ图像,速度会快一些。
b. 如果你的网络内,有讯雷或ＢＴ等下载软件开着,并全速在下载文件,会造成视频图像慢,有停顿或预览失败情况发生,请检查网络,并依实际情况,并闭相应的下载服务。
c. 固定点监控,中国电信3G网络通道参数设置参考,中国联通3G网络能够调高帧率与码率。

d. 警车顶上配合车载云台使用,中国电信3G网络通道参数设置参考,中国联通3G网络能够调高帧率与码率。

e. 单兵移动紧急挥指系统使用,中国电信3G网络通道参数设置参考,中国联通3G网络能够调高帧率与码率。(建议使用中国联通3G网络,效果更佳)

f.

七、 直联模式3G视频服务器参数配置
网络联接线图

1. 打开软件,初始软件账号:123456 密码:123456,进入软件后,如下图

点击”配置”——设备管理——左边白色区域,点右键-”添加区域”-选点建好的区域-点右键”添加设备”(如下图)

2. 远程配置:选中刚建好的设备,再点击右边”远程配置”选项,此时设备的配置信息将调用出来.

红色方框内的信息,不需要配置．
修改过后,需要保存并重启设备后,才会生效．
3. 通道参数:(经过3G车载平台客户端软件不需要设置里面的信息)

分别设置主码流,主要用于硬盘或SD卡存储功能。

子码流默认

参数关系:码流数据越大,帧率越高,图像质量越好,码流越大．反之易然．Ｉ帧间隔为帧率的4-10倍之间．视实际情况来调．修改过后,需要保存并重启设备后,才会生效．

4. 网络配置:

其中,ＩＰ－sever ＩＰ 为:122.227.164.85 是我公司一台域名解析系统．修改过后,需要保存并重启设备后,才会生效．
5. 串口参数:用于云台控制中通信协议、地址码、波特率设置。

修改过后,需要保存并重启设备后,才会生效．

修改并新增用户名．访问设备的权限．

附录A 技术规格表

型号
101
110
201/202
210
220
230
视频压缩标准
H.264
回放分辨率
QCIF /CIF/2CIF/QVGA/4CIF
4CIF/DCIF/2CIF/CIF/QCIF
视频输路数
(PAL、NTSC制式自动识别)
1
1
1
1
1
4
视频接口标准
BNC(电平:1.0Vp-p,阻抗:75Ω)
视频帧率
PAL:25帧/秒,NTSC:30帧/秒
型号
101
110
201/202
210
220
230
压缩码流类型
视频流或复合流
视频压缩码率
32 K~4M
音频压缩标准
H．726
音频输入路数
1
音频接口标准
BNC(线性输入,阻抗600Ω)
—
语音对讲输入
麦克风插孔(1 RCA)
语音输出
耳机插孔(1 RCA)
音频压缩码率
16Kbps
通讯接口
1个RJ45 10M/100M自适应以太网口, 1个RS485口

型号
101
110
201/202
210
220
230
报警输入
1路
2路
报警输出
1
1路
电源
DC 12V
DC12V
功耗
小于6W
工作温度
-10℃--＋70℃
工作湿度
10％--90％
尺寸mm
210*160*100

120*28*100

120*48*100
车载云台专用
支持

支持
支持

支持
单兵移动监控

支持

支持

固定点监控
支持
支持
支持
支持
支持
支持
MiniPCI-e
支持

支持
支持
支持
USB Moden

支持
支持

重量
0．5kg以下

附录B 装箱清单
当您收到本产品时,纸包装箱内应有如下物品:
² 110、210、201、202、220、230系列视频服务器一台
² 12V 2A稳压电源一只
² 3G天线1条
² 使用手册一本
² 合格证

产品保修卡
1、 产品自出厂之日起壹年内实行品质保证计划;
2、 用户退货,维修产品均需提供本公司签发的”产品保修卡”;
3、 超过品质保证期的产品,本公司仍负责修理,但需酌情收取工本费;
4、 凡未持有”产品保修卡”的用户,本公司不负责产品的维修;
5、 以下情况恕不免费修理;
★ 擅自拆机修理或任意改装造成的故障或损坏;
★ 使用不符合规定的电源及自然灾害造成的故障或损坏;
★ 因错误安装或在非产品规定的工作环境下使用造成的故障或损坏;
★ 其它人为造成的故障或损坏;
6、 退货时请认真填写本卡并随即返回;
7、 本公司所提供的免费保修服务不含产品的运输费用。
品保印章(须凭盖章方有效)

用户信息:(用户自己填写)
名　　称:　　　　　　　　 　　　
地　　址:　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　
邮政编码:　　　　 电话:　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
消费者初步检查:　　　　　　　　　　　

用户签字:　　　　　

销售商信息:(销售时由销售商填写)
名　　称:　　　　　　　　　　　　
地　　址:　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
邮政编码:　　　 　电话:　　
销售日期:　　　　 年　　月　　日　　
销售商印章:　　　　　

产品维修记录:
日　期
故障及处理情况等事项

版权所有＆宁波东方瑞华信息技术有限公司
产品设计与规格如有更改,恕不另行通知
