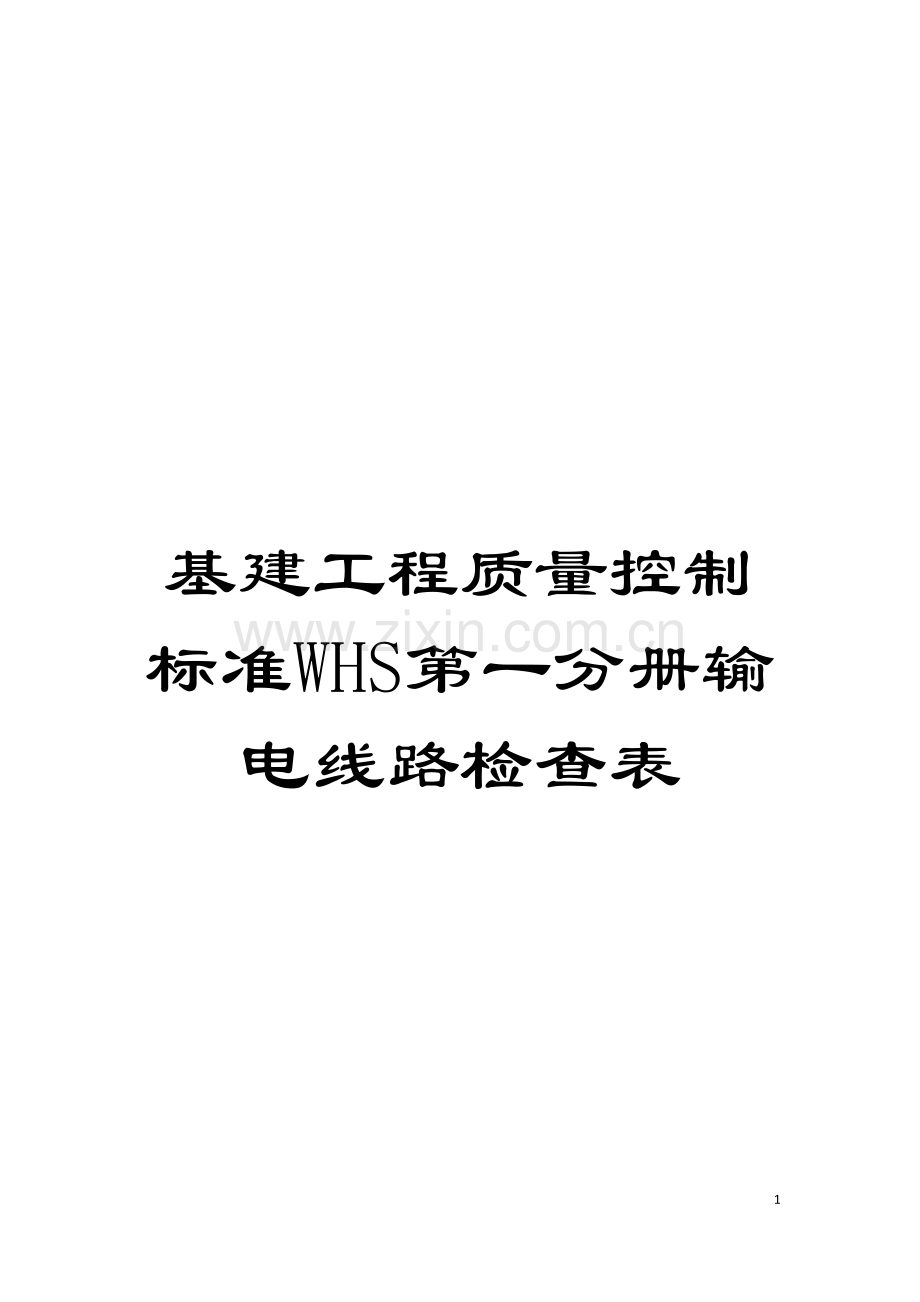

基建工程质量控制标准WHS第一分册输电线路检查表

70

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

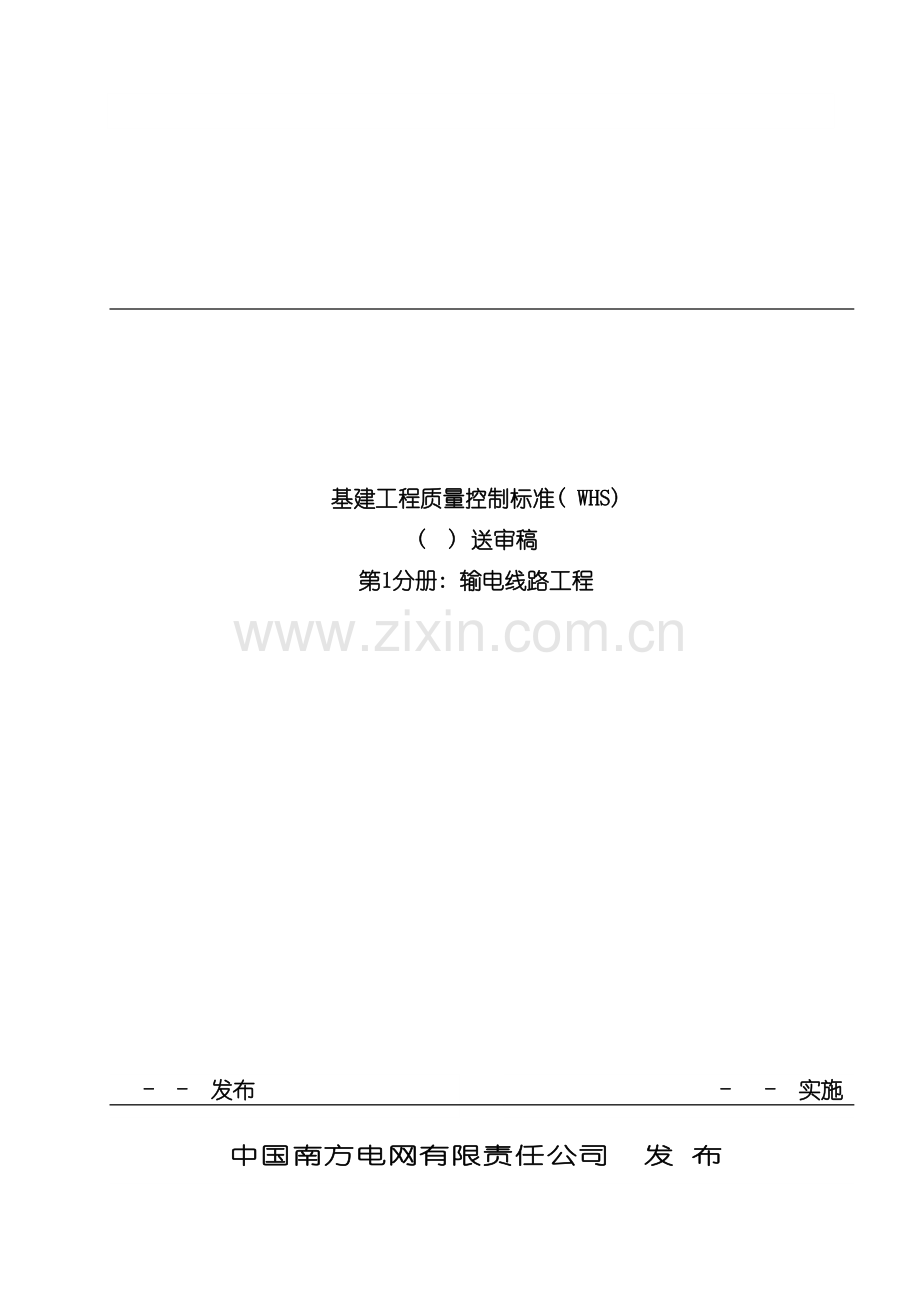

中国南方电网有限责任公司 发 布
- - 实施
- - 发布
基建工程质量控制标准( WHS)
( ) 送审稿
第1分册: 输电线路工程

目 录
1 总则 3
2 规范性引用文件 3
3 术语和定义 5
4 职责 6
5 管理内容与方法 7
5.1工程质量WHS控制点的设置原则 7
5.2 工作程序要求 7
5.3 工程质量WHS控制点 7
5.3.1 工程质量WHS控制点专业分布 8
5.3.2 送电线路工程质量控制点 8
6 WHS合格率检查考核 10
7．附则 10
附表A WHS质量控制点设置报审表 11
附表B 质量控制标准( WHS) 合格率检查分析表 12
附表C 作业流程图 13
附录D 基建工程质量控制作业标准( WHS) 附录表格 14

前 言

为落实中国南方电网有限责任公司( 以下简称公司) 建设”智能、 高效、 可靠、 绿色”电网的战略目标, 规范质量过程管理,提升工程实体质量水平, 公司基建部组织编制了《基建工程质量控制标准( WHS) 》。
本标准将工程施工质量检验标准与监理质量评定工作有效结合, 确定监理单位为质量控制和评定的责任主体。并以一次抽检工程质量水平的方法, 对工程建设过程开展独立复核与评定。本标准是公司基建质量管理框架体系的重要组成部分。
本标准共分九册, 包括总册和八个分册。涵盖输电线路、 电气安装、 土建、 电气试验、 继电保护、 综合自动化、 通信、 配网工程及物资到货验收等内容。
本标准由公司基建部组织编制, 总部有关部门、 各分子公司及建设、 监理、 施工、 设计等单位相关专业人员参与, 经公司组织严谨、 认真的审查, 最终定稿。
本标准由中国南方电网有限责任公司基建部制定并解释。
本标准起草单位: 中国南方电网有限责任公司基建部、 系统运行部、 物资部、 广东诚誉工程咨询监理有限公司、 广东天广工程监理有限公司
本标准主要起草人: 袁太平、 欧镜锋、 邓超雄、 梁煜、 陈保刚、 黄继、 卢耀武、 陈鲲、 李新民、 罗绍容、 冯锐祥、 徐均成、 李昶、 刘钰成、 丁晓兵、 彭业、 张喜铭、 罗会洪、 汤惠敏、 吴若婷、 付诗禧、 陈赞芳、 葛伯善
本标准主要审定人: 徐达明、 邓恩宏、 陈晓明
本标准批准人: 祁达才
本标准执行中遇到具体问题, 请及时向中国南方电网有限责任公司基建部反馈。有关意见及建议请发邮件至: 。

1 总则
1.1 为强化公司基建工程质量过程管理, 提升工程实体质量水平, 依据国家有关法律法规、 规程规范和公司有关规定, 特制定本标准。
1.2 各参建单位应按照国家、 行业和公司的有关质量标准和管理规定, 履行质量管理职责, 确保工程质量。本标准旨在强化监理单位对关键质量控制点( WHS) 的监控和平行检验, 由监理单位负责落实, 不替代施工等单位的质量保证体系。
1.3 本标准适用于公司各电压等级( 含直流、 电源工程) 新建、 改扩建基建工程各阶段( 含物资和后期投运前验收阶段) 的WHS质量控制。其它工程可参照执行。
2 规范性引用文件
本标准规范性引用文件包括但不限于下列文件, 下列文件中的条款经过本标准的引用而成为本标准的条款, 其最新版本适用于本标准。
GB 50026 工程测量规范
GB 50300 建筑工程施工质量验收统一标准
GB 50202 建筑地基基础工程施工质量验收规范
GB 50203 砌体工程施工质量验收规范
GB 50204 混凝土结构工程施工质量验收规范
GB 50205 钢结构工程施工质量验收规范
GB 50207 屋面工程质量验收规范
GB 50208 地下防水工程质量验收规范
GB 50209 建筑地面工程施工质量验收规范
GB 50210 建筑装饰装修工程质量验收规范
GB 50242 建筑给水排水及采暖工程施工质量验收规范
GB 50303 建筑电气工程施工质量验收规范
GB 50310 电梯工程施工质量验收规范
GB 50243 通风与空调工程施工质量验收规范
GB 50147 电气装置安装工程 高压电器施工及验收规范
GB 50148 电气装置安装工程 电力变压器、 油浸电抗器、 互感器施工及验收规范
GB 50149 电气装置安装工程 母线装置施工及验收规范
GB 50150 电气装置安装工程 电气设备交接试验标准
GB 50168 电气装置安装工程 电缆线路施工及验收规范
GB 50169 电气装置安装工程 接地装置施工及验收规范
GB 50170 电气装置安装工程 旋转电机施工及验收规范
GB 50171 电气装置安装工程 盘、 柜及二次回路结线施工及验收规范
GB 50172 电气装置安装工程 蓄电池施工及验收规范
GB 50254 电气装置安装工程 低压电器施工及验收规范
GB 50255 电气装置安装工程 电力变流设备施工及验收规范
GB 50256 电气装置安装工程 起重机电气装置施工及验收规范
GB 50233 110～500kV架空送电线路施工及验收规范
GB 50319 建设工程监理规范
GB/T 50326 建设工程项目管理规范
GB/T 50328 建设工程文件归档整理规范
GB 50116 火灾自动报警系统施工及验收规范
GB 50261 自动喷水灭火系统施工及验收规范
GB 50263 气体灭火系统施工及验收规范
GB 50281 泡沫灭火系统施工及验收规范
DL/T5434 电力建设工程监理规范
DL/T 754 铝母线焊接技术规程
DL/T 782 110kV及以上送变电工程启动及竣工验收规程
DL/T 5168 110kV～500kV架空电力线路工程施工质量及评定规程
DL/T 5231 ±800kV及以下直流输电接地极施工及验收规程
DL/T 5232 ±800kV及以下直流换流站电气装置安装工程施工及验收规程
DL/T 5233 ±800kV及以下直流换流站电气装置施工质量检验及评定规程
Q/CSG 10013 10kV～500kV输变电及配电工程质量验收与评定标准
Q/CSG 11105 南方电网工程施工工艺控制规范
电建质监［ ］52号 电力建设工程质量监督规定
国务院令第279号 建设工程质量管理条例
中华人民共和国工程建设标准强制性条文( 电力工程部分)
中华人民共和国工程建设标准强制性条文( 房屋建筑部分)
南方电网安生［ ］4号 中国南方电网有限责任公司十项重点反事故措施
3 术语和定义
3.1 关键质量控制点: 特指WHS作业标准确定的W、 H、 S关键质量控制点。
3.1.1见证点W (Witness Point): 在规定的建设关键过程( 工序) 实施前, 项目监理、 施工等责任方在约定的时间到现场进行见证检查或进行文件检查的控制点, 相关检查方在规定的时间未能到场见证, 作业单位能够认为已获认可, 可继续进行该项作业。
3.1.2停工待检点H (Hold Point): 针对作业过程中有特殊要求而设置的控制点, 项目监理、 施工等责任方应在约定的时间到现场对该控制点进行监督检查, 未经检查认可不得超越该点作业。但如果检查方不在操作现场, 作业方又查明已根据合同规定预先通知了责任方, 则作业方在以书面形式正式通知检查方48小时后, 能够进行下一道作业。
3.1.3旁站点S (Standby Point): 针对工程关键部位和关键工序的质量控制而设置的全过程连续监控点。
3.2 质检点: 指W、 H、 S关键质量控制点涉及的具备施工质量检查条件的土建工程检验批, 其它专业分项工程。
3.3 抽检点: 指抽样选取确定的质检点。
3.4 WHS合格率: 在WHS关键质量控制点实际检测中, 抽检点的合格数占总数的百分比。反映工程实体质量合格水平, 为工程实体质量指标。
3.5 WHS合格率计算公式
3.5.1 WHS合格率= ×100%
1) 分子指在检查时段的抽检合格点总数
2) 分母指在检查时段的抽检点总数。
3.5.2 抽检点从质检点中抽取, 原则如下:
1)采用抽样统计方法确定, 抽检比例一般为质检点数量的10—30%, 抽检比例也可根据实际情况由抽检单位确定。抽检一般应涵盖W、 H、 S点, 同时还应涵盖各专业。
2)抽检样本数据计算出的WHS合格率即为抽检时段该项工程的WHS合格率。
3)配网工程项目原则按照监理单位监理的在建项目数30%比例抽查统计。单项工程质检点抽检比例根据实际情况由抽检单位确定。
3.5.3 质量水平等级
分合格( 优、 良、 中) 和不合格两个等级。
优: WHS合格率≥95%
良: 95%＞WHS合格率≥90%
中: 90%＞WHS合格率≥80%
不合格: WHS合格率＜80%
4 职责
4.1 公司基建部
负责WHS标准的制定、 修订。负责职责范围内基建工程WHS 应用的检查、 监督与考核。定期开展基建工程质量管理检查, 定期发布WHS合格率。
4.2 分子公司
负责职责范围内基建工程WHS 应用的检查、 监督与考核。负责落实质量管理工作, 定期开展质量管理检查, 定期统计上报、 发布WHS合格率。
4.3 建设单位( 业主项目部)
负责审批质量控制标准(WHS)设置表, 监督落实质量控制工作, 定期开展质量管理检查, 定期统计上报、 发布WHS合格率。
4.4 监理单位( 监理项目部)
是WHS质量控制点实体质量的监控主体, 负责编制质量控制标准(WHS)设置表, 经过平行检验核查工程实体质量。负责WHS检查评价及检查表的填写归档。定期统计上报WHS合格率。
4.5 施工单位( 施工项目部)
是WHS质量控制点实体质量的责任主体。参与质量控制标准(WHS)设置表审查, 负责WHS质量控制点实施, 保证工程实体质量。
4.6 勘察设计、 物资采购和运行单位
参与质量控制标准(WHS)设置表审查和WHS质量控制点日常检查。
5 管理内容与方法
5.1工程质量WHS控制点的设置原则
1) 法律法规、 国家或行业规程规范、 质量标准中规定必须检查的项目。
2) 对工程性能、 寿命、 安全、 可靠性和精度等有严重影响的关键部位和关键工序。
3) 对工艺有严格要求、 对下道工序的工作有严重影响的关键部位或工序。
4) 隐蔽工程。
5) 工程建设标准强制性条文中规定的必须检查的项目。
5.2 工作程序要求
5.2.1开工前, 由监理项目部分专业编制该项目的质量控制标准(WHS)设置表, 报业主项目部审批。
1) 监理项目部应根据本标准和工程实际, 筛选确定适用于本工程的WHS质量控制点, 并可根据现场需要适当增设。
2) 当施工过程中发生工程变更, 引起质量控制点变化时, 应经过流程重新审批, 变更 WHS 质量控制点设置表。
3) 监理项目部应配置质量控制标准(WHS)设置表展示牌。
5.2.2 监理项目部根据工程实际进度, 定期检查WHS质量控制点的实体质量, 填写相应的WHS检查表, 及时组卷、 存档。竣工投产后, WHS检查表作为监理单位质量控制资料归档。
5.2.3 监理项目部每月定期计算WHS合格率。
5.2.4 对WHS质量控制点, 监理检查采用现场复核方式, 因特殊原因不能及时到场的, 施工项目部应提供录像、 数码照片和施工记录作为检查复核依据。
5.2.5 公司鼓励各单位对WHS质量控制点拍摄数码照片并存档。
5.3 工程质量WHS控制点
5.3.1 工程质量WHS控制点专业分布
本标准共设置质量控制点312个, 包括W点166个、 H点90个、 S点56个。其中:

序号
专业
W点数目
H点数目
S点数目
小计
1
输电线路
12
5
10
27
2
电气安装
34
5
4
43
3
土建
68
46
5
119
4
电气试验
33
0
5
38
5
继电保护
0
0
18
18
6
自动化
0
1
13
14
7
通信
8
26
0
34
8
配网
9
6
1
16
9
物资验收
2
1
0
3
合计
166
90
56
312

5.3.2 输电线路工程质量控制点

序号
质量控制点
控制方式及编号
WHS表格编号
1
线路路径复测
W001
表W001
2
普通基础分坑和开挖
H001
表H001
3
拉线基础分坑和开挖
H002
表H002
4
岩石、 掏挖基础分坑与开挖
H003
表H003
5
现浇基础、 掏挖铁塔基础
S001
表S001-1
表S001-2
6
现浇拉线( 含锚杆) 基础
S002
表S002
7
岩石铁塔基础
S003
表S003
8
混凝土杆预制基础
H004
表H004
9
角钢插入式基础
S004
表S004-1
表S004-2
10
灌注桩基础
S005
表S005-1
表S005-2
11
贯入桩基础
S006
表S006
12
挖孔桩基础
S007
表S007
13
自立式铁塔组立
W002
表W002
14
拉线铁塔组立
W003
表W003
15
混凝土杆组立
W004
表W004
16
自立式钢管电杆组立
W005
表W005-1
17
导地线( 含OPGW) 展放
W006
表W006-1
表W006-2
18
导地线连接
S008
表S008-1
表S008-2
19
导地线( 含OPGW) 紧线
W007
表W007-1
表W007-2
20
附件安装( 含OPGW)
W008
表W008-1
表W008-2
21
接地装置
H005
表H005
22
线路防护设施
W009
表W009
23
电缆支架安装
W010
表W010
24
电缆敷设
W011
表W011
25
电缆中间接头制作安装
S009
表S009
26
电缆终端制作安装
S010
表S010
27
电缆防火与阻燃
W012
表W012

6 WHS合格率检查考核
6.1 公司基建部、 各分子公司和建设单位定期对在建工程WHS合格率进行排序、 通报和考核。
6.2 考核责任主体为施工单位( 施工项目部) 。
6.3 检查考核内容: 工程实体质量水平和WHS检查表的及时性、 真实性。
6.4各分子公司( 含广州、 深圳供电局) 、 建设单位( 业主项目部) 、 监理项目部每月定期检查、 逐级统计上报WHS合格率。具体上报程序按照公司《基建综合统计与评价管理规定》有关要求执行。
6.5 上级或第三方督查
督查原则按照每半年一次开展。如上级或第三方督察发现上报WHS合格率存在虚报、 错报或与实体质量不符的, 各级基建部将视其严重程度对监理等单位开展质量约谈、 责任追溯和通报批评等方式进行考核。
6.6 应用
WHS检查评价结果将作为参考依据, 纳入承包商资信管理体系和项目年度优质工程评选。
7．附则
附表A WHS质量控制点设置报审表
WHS质量控制点设置报审表
工程名称: 编号:

致 :
现报上 工程质量控制标准( WHS) 设置表, 请审查。
附件: 质量控制标准( WHS) 设置表

监理项目部( 章) :
负责人:
日 期:
建设单位( 业主项目部) 审批意见:

建设单位( 业主项目部) ( 章) :
项目负责人:
日 期:
本表( 含附件) 一式 份, 由监理项目部填报, 监理项目部存 份, 建设单位( 业主项目部) 存 份。

附表B 质量控制标准( WHS) 合格率检查分析表
质量控制标准( WHS) 合格率检查分析表

序号
质量控制点
控制方式及编号
合格判定
( 1合格, 0不合格)
备注
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

WHS合格率=×100%=

此数据为该项目每月上报指标数据
工程名称: 检查日期:

附表C 作业流程图

附录D 基建工程质量控制作业标准( WHS) 附录表格

输电线路分册

目录

路径复测检查表 16
普通基础分坑与开挖检查表 17
拉线基础分坑与开挖检查表 18
岩石、 掏挖基础分坑与开挖检查表 19
现浇、 掏挖(等高)铁塔基础检查表 20
现浇、 掏挖(不等高)铁塔基础检查表 21
铁塔拉线(含锚杆)基础检查表 22
岩石铁塔基础检查表 23
混凝土电杆基础检查表 24
角钢插入式(等高)基础检查表 25
角钢插入式(不等高)基础检查表 26
灌注桩基础桩身检查表 28
灌注桩基础承台、 连梁检查表 29
贯入桩基础检查表 30
挖孔桩基础检查表 31
自立式铁塔组立检查表 32
拉线铁塔组立检查表 33
混凝土电杆组立检查表 34
自立式钢管杆组立检查表 36
导、 地线展放施工检查表 37
复合光缆OPGW展放施工检查表 39
导、 地线直线液压管施工检查表 40
导、 地线耐张液压管施工检查表 41
导地线紧线施工检查表 42
复合光缆OPGW紧线施工检查表 44
导地线附件安装施工检查表 45
复合光缆OPGW附件安装施工检查表 46
接地装置施工检查表 47
线路防护设施检查表 48
电缆架安装检查表 49
35kV及以上电缆线路检查表 51
电力电缆中间接头制作安装检查表 53
电力电缆终端制作安装检查表 54
电缆防火阻燃检查表 55

路径复测检查表
工程名称: 表W001
设计
桩号

杆塔型

施工
基面

施工日期
年 月 日
基础型式

序号
检查(检验)项目
性质
质量标准(允许偏差)
检查结果
是否合格
( 合格填”1”, 反之填”0”)
合格值
推荐值
A
B
C
D
1
转角桩角度
关键
设计值:

1′30″
2
档距％La
重要
设计值:

1
3
被跨越物高程
m
关键
设计值:

0.5
4
杆(塔)位高程
m
关键
设计值:

0.5
5
地形凸起点高程
m
关键
设计值:

0.5
6
直线桩横线路方向偏差
mm
关键
设计值:

50
7
被跨越物与邻近杆(塔)位距离％L
重要
设计值:

1
8
地形凸起点b、 风偏危险点与邻近杆(塔)位距离％L′
重要
设计值:

1
施工单位是否同步执行本质量控制点对应的验评标准 是 □ 否 □
结论

检查( 检验) 项目数: 合格项数: 不合格项数:
合格率( ×100%) = 等级: 合格( 优 □ 良 □ 中 □)
不合格 □
检查人( 签名) :
年 月 日
注: ①检查( 检验) 项目数是指根据工程进度实际检查( 检验) 的项目数。②优( 合格率≥95%) ; 良( 95%＞合格率≥90%) ; 中( 90%＞合格率≥80%) ; 不合格( 合格率＜80%) 。③关键( 主要、 主控) 项有一项不合格的, 即不能评为”优、 良”。④验评是否填写不纳入合格率统计范围。

普通基础分坑与开挖检查表
工程名称: 表H001
设计
桩号

基础型

施工基面

施工日期
年 月 日
基础型式

序号
检查(检验)项目
性质
质量标准(允许偏差)
检查结果
是否合格
( 合格填”1”, 反之填”0”)
合格值
推荐值
A
B
C
D
1
基础根开及
对角线尺寸
mm
关键
设计值:
AB: BC:
CD: DA:
AC: BD:
AB:

BC:

±2‰
CD:
DA:

AC:
BD:
2
基础坑深
mm
关键
设计值:

＋100
－50
3
基础坑底板尺寸
重要
设计值:

－1％
施工单位是否同步执行本质量控制点对应的验评标准 是 □ 否 □
结论

检查( 检验) 项目数: 合格项数: 不合格项数:
合格率( ×100%) = 等级: 合格( 优 □ 良 □ 中 □)
不合格 □
检查人( 签名) :
年 月 日
注: ①检查( 检验) 项目数是指根据工程进度实际检查( 检验) 的项目数。②优( 合格率≥95%) ; 良( 95%＞合格率≥90%) ; 中( 90%＞合格率≥80%) ; 不合格( 合格率＜80%) 。③关键( 主要、 主控) 项有一项不合格的, 即不能评为”优、 良”。④验评是否填写不纳入合格率统计范围。

拉线基础分坑与开挖检查表
工程名称: 表H002
设计
桩号

基础型

施工基面

施工日期
年 月 日
基础型式

序号
检查(检验)项目
性质
质量标准(允许偏差)
检查结果
是否合格
( 合格填”1”, 反之填”0”)
合格值
推荐值
1
拉线基础坑位置％La
关键
设计值:

－1％
2
拉线基础坑深度
mm
关键
设计值:

＋100, 不允许有负偏差
3
马道坡度及方向
重要
符合设计要求

施工单位是否同步执行本质量控制点对应的验评标准 是 □ 否 □
结论

检查( 检验) 项目数: 合格项数: 不合格项数:
合格率( ×100%) = 等级: 合格( 优 □ 良 □ 中 □)
不合格 □
检查人( 签名) :
年 月 日

注: ①检查( 检验) 项目数是指根据工程进度实际检查( 检验) 的项目数。②优( 合格率≥95%) ; 良( 95%＞合格率≥90%) ; 中( 90%＞合格率≥80%) ; 不合格( 合格率＜80%) 。③关键( 主要、 主控) 项有一项不合格的, 即不能评为”优、 良”。④验评是否填写不纳入合格率统计范围。

岩石、 掏挖基础分坑与开挖检查表
工程名称: 表H003
设计
桩号

基础型

施工基面

施工日期
年 月 日
基础型式

序号
检查(检验)项目
性质
质量标准(允许偏差)
检查结果
是否合格
( 合格填”1”, 反之填”0”)
合格值
推荐值
A
B
C
D
1
基础根开及
对角线尺寸
mm
关键
设计值
AB: BC:
CD: DA:
AC: BD:
AB:

BC:

CD:
DA:
±1％
±0.7％
BD:
AC:

2
基础坑深
mm
关键
设计值:

不小于设计值
3
基础坑底板尺寸
重要
设计值:

不小于设计值
4
基础立柱尺寸
重要
设计值:

－1％
－0.7％
施工单位是否同步执行本质量控制点对应的验评标准 是 □ 否 □
结论

检查( 检验) 项目数: 合格项数: 不合格项数:
合格率( ×100%) = 等级: 合格( 优 □ 良 □ 中 □)
不合格 □
检查人( 签名) :
年 月 日
注: ①检查( 检验) 项目数是指根据工程进度实际检查( 检验) 的项目数。②优( 合格率≥95%) ; 良( 95%＞合格率≥90%) ; 中( 90%＞合格率≥80%) ; 不合格( 合格率＜80%) 。③关键( 主要、 主控) 项有一项不合格的, 即不能评为”优、 良”。④验评是否填写不纳入合格率统计范围。

现浇、 掏挖(等高)铁塔基础检查表
工程名称: 表S001
设计
桩号

杆塔型

施工
基面

施工日期
年 月 日
基础型式

序号
检查(检验)项目
性质
质量标准(允许偏差)
检查结果
是否合格
( 合格填”1”, 反之填”0”)
合格值
推荐值
A
B
C
D
1
地脚螺栓规格、 数量
关键
设计值:

符合设计要求
2
主钢筋规格、 数量
关键
设计值:

符合设计要求
3
混凝土强度
关键
设计值:
试块强度: MPa
试验报告编号:

不小于设计值
4
立柱断面尺寸
mm
重要
设计值:

－1%
－0.7%
5
底层(掏挖)断面尺寸
mm
重要
设计值:

－1%
6
基础埋深
mm
重要
设计值:

＋100, －50
＋100, 0
7
钢筋保护层厚度
mm
重要
－5

8
整基基础中心位移
mm
顺线路
重要
30
21

横线路
30
21

9
整基基础扭转

□一般塔
重要
10
7

□高塔
5
4
10
回填土
重要
符合GB50233－
第4.0.7-4.0.10条规定

11
同组地脚螺栓中心与立
柱中心偏移 mm
一般
10

12
基础顶面高差mm
一般
5

13
基础根开及对
角线尺寸
mm
设计值
一般
AB: BC:
CD: DA:
AC: BD:
AB:
BC:

□一般塔
±2‰
±1.4‰
CD:
DA:

□高塔
±0.7‰
±0.5‰
AC:
BD:
14
混凝土表面质量
外观
外观质量无缺陷及表面平整光滑

施工单位是否同步执行本质量控制点对应的验评标准 是 □ 否 □
结论

检查( 检验) 项目数: 合格项数: 不合格项数:
合格率( ×100%) = 等级: 合格( 优 □ 良 □ 中 □)
不合格 □
检查人( 签名) :
年 月 日
注: ①检查( 检验) 项目数是指根据工程进度实际检查( 检验) 的项目数。②优( 合格率≥95%) ; 良( 95%＞合格率≥90%) ; 中( 90%＞合格率≥80%) ; 不合格( 合格率＜80%) 。③关键( 主要、 主控) 项有一项不合格的, 即不能评为”优、 良”。④验评是否填写不纳入合格率统计范围。
现浇、 掏挖(不等高)铁塔基础检查表
工程名称: 表S001
设计
桩号

杆塔型

施工
基面

施工日期
年 月 日
基础型式

序号
检查(检验)项目
性质
质量标准(允许偏差)
检查结果
是否合格
( 合格填”1”, 反之填”0”)
合格值
推荐值
A
B
C
D
1
地脚螺栓规格、 数量
关键
设计值:

符合设计要求
2
主钢筋规格、 数量
关键
设计值:

符合设计要求
3
混凝土强度
关键
设计值:
试块强度: MPa
试验报告编号:

不小于设计值
4
立柱断面尺寸
Mm
重要
设计值:

－1%
－0.7%
5
底层(掏挖)断面尺寸
Mm
重要
设计值:

－1%
6
基础埋深
Mm
重要
设计值:

＋100, －50
＋100, 0
7
钢筋保护层厚度
Mm
重要
－5

8
整基基础
中心位移
mm
顺线路
重要
30
21

横线路
30
21

9
整基基
础扭转
□一般塔
重要
10
7

□高塔
5
4
10
回填土
重要
符合GB50233－
第4.0.7-4.0.10条规定

11
同组地脚螺栓中心
与立柱中心偏移
Mm
一般
10

12
基础顶面高差
Mm
一般
5

13
基础根
开及对
角线尺寸
顺线路
设计值
一

般
□一般塔
半根开
AA′
BB′
CC′
DD′

实测值
±2‰
±1.4‰

横线路
