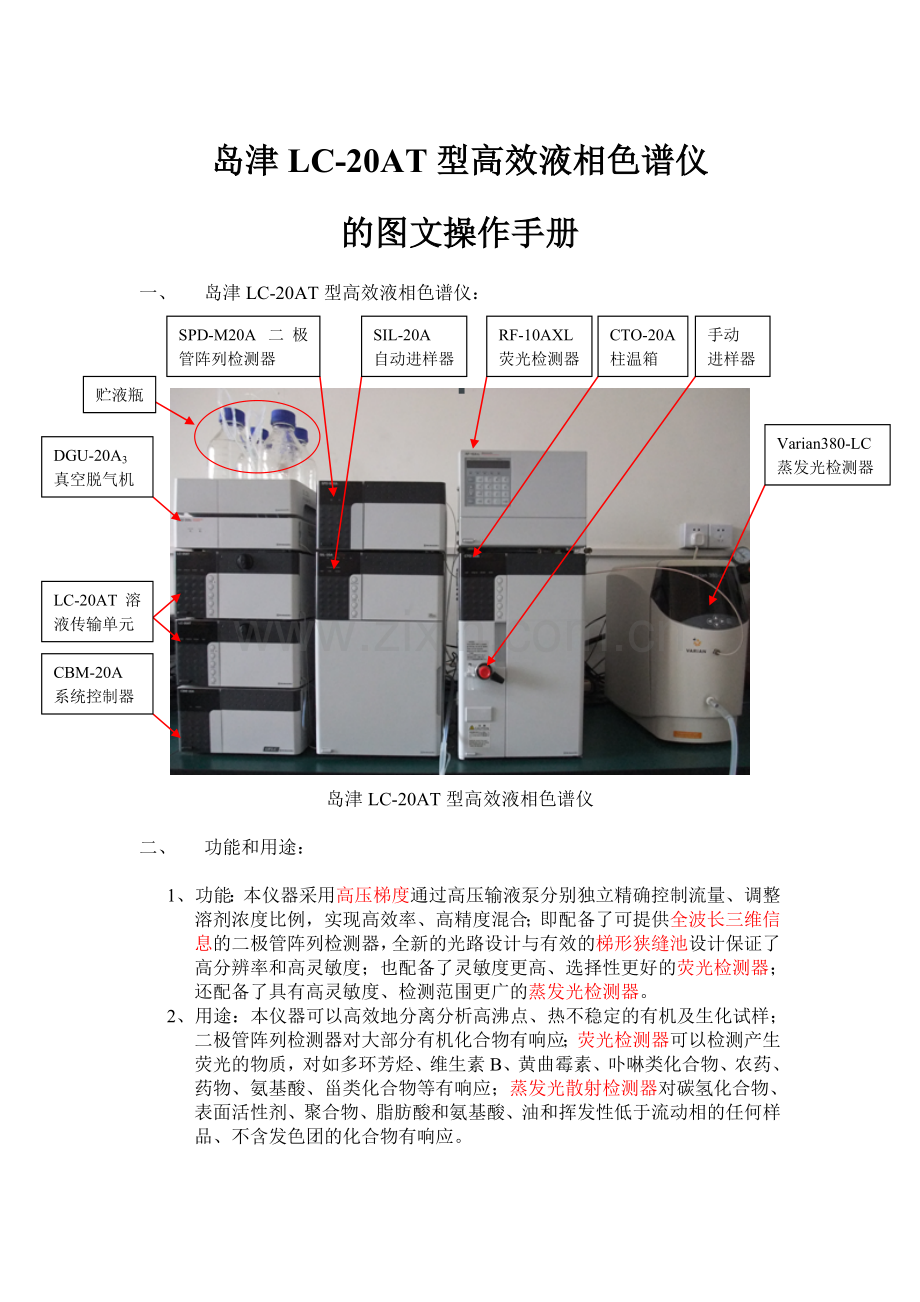

岛津LC-20AT型高效液相色谱仪
的图文操作手册
贮液瓶
DGU-20A3
真空脱气机
LC-20AT溶液传输单元
CBM-20A
系统控制器
SPD-M20A二极管阵列检测器
SIL-20A
自动进样器
RF-10AXL荧光检测器
CTO-20A柱温箱
手动
进样器
Varian380-LC
蒸发光检测器
一、 岛津LC-20AT型高效液相色谱仪：

岛津LC-20AT型高效液相色谱仪
二、 功能和用途：
1、 功能：本仪器采用高压梯度通过高压输液泵分别独立精确控制流量、调整溶剂浓度比例，实现高效率、高精度混合；即配备了可提供全波长三维信息的二极管阵列检测器，全新的光路设计与有效的梯形狭缝池设计保证了高分辨率和高灵敏度；也配备了灵敏度更高、选择性更好的荧光检测器；还配备了具有高灵敏度、检测范围更广的蒸发光检测器。
2、 用途：本仪器可以高效地分离分析高沸点、热不稳定的有机及生化试样；二极管阵列检测器对大部分有机化合物有响应；荧光检测器可以检测产生荧光的物质，对如多环芳烃、维生素B、黄曲霉素、卟啉类化合物、农药、药物、氨基酸、甾类化合物等有响应；蒸发光散射检测器对碳氢化合物、表面活性剂、聚合物、脂肪酸和氨基酸、油和挥发性低于流动相的任何样品、不含发色团的化合物有响应。
三、 操作步骤：
1、 色谱柱的安装
本仪器配备了SPD-M20A二极管阵列检测器、RF-10AXL荧光检测器和Varian380-LC蒸发光散射检测器。样品分析前首先要确定用什么检测器，然后把色谱柱连接到所需的检测器上。
2、 开机
a、 首先打开UPS（不间断电源，蓄电池），然后依次打开DGU-20A3真空脱气机、LC-20AT溶液传输单元（泵）、CBM-20A系统控制器、所选用的检测器、自动进样器SIL-20A，CTO-20A柱温箱电源打开。（HPLC组件的电源开关大都在仪器的右下角）
b、 将两个泵上部中间的黑色旋钮逆时针旋转90~180度，按purge键进行自动脱气，一般设置为3分钟；然后按自动进样器软键盘的purge键，对自动进样器上的样品进行脱气，一般为25分钟。

c、 双击Lc solution图标。输入用户名Admin，点击OK。单击系统配置的图标，出现系统配置的对话框。单击自动配置，仪器自动将能找到的仪器配置，也可以用图示中的蓝色和红色箭头分别添加和去掉配置的仪器。需要注意的是，仪器优先选择自动进样器，如果需要手动进样，需将自动进样器去掉。单击仪器（通讯设置），选择正确的仪器类型，然后单击自动获取IP地址。
单击系统控制器，出现系统控制器的对话框，继电器的四个选项需要设置为start。

d、 单击仪器开关按钮，将软件与仪器连接

e、 仪器参数视图里面，简单设置里面，模式选择二元高压梯度，设置总流速，泵B浓度，时间，柱温箱温度，时间程序。然后选择下载，跑基线。单击绘图，可以看查看基线。

3、 方法编辑
a、下图中看到仪器参数视图，选择高级，然后依次改变其中的参数。如果仪器为PDA检测器时，则按以下进行设置。
数据采集：LC停止时间为0.01。采集时间打勾，结束时间为分析样品的时间。
LC时间程序：如果等度洗脱，则设置如图中0.01 controller stop。进行梯度洗脱时需要如图所示进行设置。单击绘制曲线，可查看梯度曲线。
二元有两个泵，高压混合，对气泡不敏感
　　四元只一个泵，低压混合，对气泡较敏感，须配在线脱气机
　　二元高压混合和四元低压混合的一个重大区别就是前者进入输液泵后立即进行混合而后者是进泵以后慢慢混合，有的还要过一混合器，混合不但置后，而且效果明显不如前者。
　　高压梯度现在很多都可以用一个泵来控制另一个泵，而低压梯度往往需要一个梯度控制系统。
　　几元泵,分为高压混合和低压混合,高压混合又叫泵后混合,hplc几元泵就是几个泵;低压混合又叫泵前混合,其实就是一个泵,几 元就是安装几路电磁阀
　　泵，可组装成为二元高压梯度与四元低压梯度两种系统，两者区别如下：
　　二元高压梯度：
　　配置：双泵+在线混合器
　　工作方式：双泵并联，可同时有两个流动相，按照预先设定的配比进入，再高压下进行混合，混合配比更准确，不易产生气泡，不用为了转换流动相而反复清洗，提高了工作效率。同时可以做梯度洗脱，当待测样品成分复杂，用一个固定的流动相配比无法将样品中成分完全分开时，就需要用到梯度洗脱，在同一个分析过程中由仪器自动改变流动相配比，将样品中前次无法分离的物质进行洗脱，在同一谱图中得到分开的峰的效果。有助于提高分析准确性，避免遗漏重要物质的检测。
　　hplc四元低压梯度：
　　配置：单泵+低压梯度阀+在线脱气机+混合器
　　工作方式：最多可同时有四个流动相进入流路，按照预先设定的配比进行混合，由于在常压下混合所以较易产生气泡，因此必须配备在线脱气机，可消除气泡影响。可以做梯度洗脱，在仪器上进行设定之后，在同一样品分析工程中，相隔一段时间后，按照用户设定的配比自行改变流动相配比，将样品中所有组分分离开来，有助于提高分析准确性。
　　做简单的分析,一般性的化合物用二元的系统就很好,分析如果做蛋白类,多肽等半制备或梯度洗脱还是四元系统方便,但需配在线脱气机.通过这些年我的经验,我认为还是四元好用,如果资金没问题的话.
　　所谓几元,指的是能同时控制流路的多少.一元,二元,四元都有低压泵.如Waters515--一元低压,waters1515--二元低压，HP1100--四元低压。高压泵多为二元，再往上做成本太高，实用性也不强。因为二元高压一般就能满足广大客户的使用了，如watersUPLC.低压泵通常只有一个泵，二元以上可做梯度洗脱，是先混合，经在线脱气机脱气后进泵，而高压泵则是有几元则有几个泵，在泵后混合，通过流速控制配比关系，不易产生气泡，但仍配有脱气机。
　　二元高压梯度流量控制精度更高，混合室在泵后，高压下混合效率也高很多、梯度组成精确;四元低压梯度系统采用单泵加梯度比例阀来实现，因为比例阀是在泵前的，并且各流路的溶剂在比例阀里就混合在一起了，所以是泵前、低压混合。一般地，对于常规分析来说，四元低压梯度也可以满足需要;如果分析样品成份复杂、对重现性要求较高，或者需要在低流量下进行梯度分析，还是选择高压梯度好一些。
　　液相色谱从性能上比较：二元高压肯定由于四元低压。二元高压的混合比例是通过改变泵的流速来获得的，通常泵的流速都是很准的，所以混合的精度也是很高的。四元低压梯度的混合比例是通过控制不同流路的电磁阀的开闭时间长短来控制的，理论上混合的比例也是准确的，但是实际上电磁阀的开闭会有一个延迟，无论它动作多么快，总还是需要一点时间的。比如A路和B路各50%混合，在单位时间内，A路和B路的电磁阀各开通50%的时间，这时问题不大，电磁阀的延迟影响可以通过调整补偿系数来尽量弥补。但是如果极端一点的情况，A路99%，B路1%，这种情况下单位时间内，A路的电磁阀开通99%的时间，B路只占 1%，时间是很短的，这时B路电磁阀的延迟就影响很大了，甚至可能延迟的时间比工作的时间还要长，其结果可想而知。而高压梯度就不会存在这种问题了。
　　从价格上比较：一般情况下，二元高压梯度的价格会比四元低压梯度高很多的(如果其他配置都相同的话)。
　　二元泵通常是指高压梯度,四元泵指低压梯度. 高压是指两个泵分别送液在泵后的混合室内混合.而低压是依靠电磁阀的切换使泵分段输送不同流动相,同样在泵后的混合室内混合.主要区别在于低压混合是容易产生气泡.高压则不容易产生气泡.低压应注意清洗,尤其使用缓冲盐时,避免将电磁阀送液管路堵住.分析
PDA：一般同时选择D2和W等，然后输入开始和结束时的波长。
柱温箱：设置柱温箱的温度。
控制器：将四个时间全部打勾。
自动进样器：不需要重新设置。
自动排气：不需要重新设置。
方法设置完后，选择文件，另存为方法文件。
当仪器稳定，基线稳定后，可以下载方法，进行样品的分析。

b、如果选择荧光检测器，首先需要色谱柱接荧光检测器，打开荧光检测器的电源，系统配置自动配置荧光检测器。仪器参数设置部分检测器需要输入激发光和发射光的波长。其他同PDA检测器。

c、4、 如果选择蒸发光检测器，将色谱柱连接蒸发光散射检测器。打开Varian-380电源开关，打开Varian ELSD Control软件

方法编辑器
单击Method，出来一对话框，Use my own instrument sett，则可以改变参数，设置新的方法。也可以不打勾，直接选择已经设置好的方法。

仪器开启时即处于STANDBY模式，加热块关闭，雾化气流速设定为较低的1.2SLM。
Standby模式下用户可设定仪器参数（雾化气流速，雾化温度，蒸发温度），然后将模式切换至RUN。
Run模式是正常工作模式，仪器处于完全设定控制状态。在加热或降冷却程中，仪器会显示“NOT READY”，表明仪器未达设定条件。当仪器平衡完毕，会显示“READY”。
方法使用
打开机器后，选择合适的方法。
将工作模式设定为RUN，使仪器加热平衡。
打开LC solution 软件，自动配置选择AD2，即选择了蒸发光检测器。其它设置同PDA检测器。
仪器平衡后检察基线。在洗脱液未接入时噪音应低于0.2mv，这表明雾化气洁净干燥。基线毛刺一般是由雾化气中的粒子或水分造成的。
引入洗脱液并待其平衡15min。
再次检查基线，应不超过1mv，如是为纯水应不超过0.25mv，纯有机溶剂也应不超过1mv。缓冲体系和稳定剂可显著增加噪音。
然后进行样品分析。

4、 运行
a、 单次运行
单击单次运行，出现对话框，选择已经编辑的方法，输入文件名，输入样品瓶，样品架和样品的体积，单击确定可以进行样品的分析。点击辅助栏停止或者停止的快捷键，可以将分析停止。

b、 批处理运行
单击批处理，打开二级菜单，单击向导，可以新建，也可以附加一个批处理文件。
选择方法文件，输入开始样品瓶，样品架，进样体积。下一步。
输入样品组数，选择标准品和未知。下一步。
输入标准品名字，ID，校准级别，数据文件名。下一步。
输入未知品名字，ID，数据文件名。下一步。
下一步，完成。出现批处理文件。
另存批处理文件。
单击批处理开始，开始分析样品。

5、 关机
样品分析完毕，按照色谱柱的冲洗要求进行冲洗。冲洗完后，仪器参数视图，将总流速设为0，下载。然后单击仪器开关，关闭软件，最后将电源关掉，关闭UPS。
6、 积分
单击再解析，打开已经完成的数据，会看到数据、方法、报告格式、批处理、全部文件形式。
点击分析图标，选择多色谱，提取所要波长下的峰。
在积分页面，选择通道，半峰宽，斜率，最小峰面积，一般选择面积选项。识别页面，利用时间窗或时间带限制峰。
也可以选择积分页面的程序，进行手动积分。如果不了解方法，可以单击帮助。
点击确定，分析完成。
结果在视图，峰表内查看。

7、 标准曲线
a、外标法定量
单击向导，打开化合物表向导窗口，选择通道，半峰宽，斜率，最小峰面积，一般选择面积选项，下一步。
选择要标定的峰，下一步。
选择外标法。计算面积。输入校准级别，曲线拟合类型，一般选择线性。零点，一个校准级别，选择强制通过，其它选择未强制。加权方法无。输入浓度，下一步。
识别，选择时间窗或者时间带。一般来说保留时间小的用时间窗。下一步。
定义峰的名字和标样的浓度。完成。
保存方法。
单击校准，双击已经建立的方法。然后将标样图谱拖动到左下角数据文件的级别中，有几个级别，则相应的拖到相应的级别中。
则自动生成标准曲线。
另存为方法。

b、内标法定量
定量方法为内标法，确定内标物的峰。

8、 利用标准曲线计算样品的浓度
打开需要计算的谱图，文件选择需要加载的方法参数，查看峰表可以看结果。

9、 报告编辑
单击报告模板，拖动到报告模板中即可，然后另存为报告格式文件。
显示报告，将数据拖动到报告模板中即显示报告。

四、 注意事项：
1、 高压恒流泵的维护：
泵的密封圈是最易磨损的部件，密封圈的损坏可引起系统的许多故障，要注意保养和定期更换。应采取下列措施以延长使用寿命：
绝对不允许在没有流动相的或流动相还没有进入泵头的情况下启动泵而造成柱塞杆的干磨。
每天使用后应将整个系统管路中的缓冲液体冲洗干净，防止盐沉积，整个管路要浸在无缓冲的溶液或有机溶剂中。长期不用也要定期开泵冲洗整个管路。
要用HPLC级试剂。
输液管前端要用烧结不锈钢沉子过滤流动相。要注意防止管路阻塞造成压力过高而损坏仪器。
压力下限应设置在0.5~1MPa，以防止储液器中的流动相被抽干或严重渗漏而引起柱塞的干磨。
2、 流动相的使用：
必须使用HPLC级或相当于该级别的流动相，并先经0.45µm薄膜过滤。过滤后的流动相必须经过充分脱气，以除去其中溶解的气体O2等，如不脱气易产生气泡、基线噪声增加、灵敏度下降，甚至无法分析。
如果管路中使用peek树脂部件，不可使用浓硫酸、浓硝酸、二氯乙酸、丙酮、四氢呋喃、二氯甲烷、氯仿和二甲基亚砜等试剂。
特别注意HPLC使用过后的系统清洗：
含有缓冲溶液流动相的清洗方法：
a、 先用100%的纯水冲洗，打开排放阀，用3~5ml/min的流量，洗20min左右后停泵，主要是针对吸液系统、泵头、进出口单向阀等体积较大的空间的清洗。
b、 再用95/5的甲醇/水清洗整个系统，关闭排放阀，用1ml/min的流量，洗30~60min后停泵，主要是用水清洗整个系统中的盐，用5%的甲醇主要是为了保护色谱柱。
c、 最后用100%的甲醇清洗整个系统，用1ml/min的流量，洗2min左右，然后关机。
如果流动相中不含盐，则只使用上述第三步清洗即可。
3、 更换流动相：
在分析过程中，有时需要更换流动相进行分析。一定要注意前一种使用的流动相和所更换的流动相是不是能够相溶。如果前一种使用的流动相和所更换的流动相不能够相溶，要采用一种与这二种需更换的流动相都能相溶的流动相进行过滤、清洗。
较为常用的过滤流动相为异丙醇，但实际操作中要看具体情况而定，原则就是采用与这二种需更换的流动相都能相溶的流动相。一般清洗时间为30~40分钟，直至系统完全稳定。
更换流动相时，要用100ml的烧杯，放入需要更换的流动相，将虑头放入烧杯中，上下反复冲洗，然后将排液阀逆时针180度，purge。然后将排液阀顺时针180度。
储液器的注意事项：
保持流动相储液器的清洁是保证仪器正常使用的关键。要使用HPLC级的溶剂，对试剂含有缓冲盐及非HPLC级的流动相一定要用0.45µm过滤器除区去其中的微量物质。
4、 色谱柱的使用：
a、使用前
色谱柱的储存液无特殊说明，均为评价报告所示的流动相。在使用前，一定要注意色谱柱的储存液与要分析样品的流动相是否互溶。在反相色谱中，如用高浓度的盐或缓冲液作洗脱剂，应先用10％左右的低浓度的有机相洗脱剂过渡一下，否则缓冲液中的盐在高浓度的有机相中很容易析出，堵塞色谱柱。
b、样品
样品也要尽可能清洁，可选用样品过滤器或样品预处理柱（SPE）对样品进行预处理；若样品不便处理，要使用保护柱。在用正相色谱法分析样品时，所有的溶剂和样品应严格脱水。
c、色谱柱的保存
如色谱柱要长时间保存，必须存于合适的溶剂下。对于反相柱可以储存于纯甲醇或乙腈中，正相柱可以储存于严格脱水后的纯正己烷中，离子交换柱可以储存于水（含防腐剂叠氮化钠或柳硫汞）中，并将购买新色谱柱时附送的堵头堵上。储存的温度最好是室温。
d、色谱柱的再生
因为色谱柱是消耗品，随着使用时间或进样次数的增加，会出现色谱峰高降低，峰宽加大或出现肩峰的现象，一般来说可能是柱效下降。
（1）、反相柱的再生：依次采用20~30倍的色谱柱体积的甲醇/水=10/90 （V/V）、乙腈、异丙醇作为流动相冲洗色 谱柱，完成后再以相反顺序冲洗色谱柱。
（2）、正相柱的再生：依次以20-30倍色谱柱的体积的正己烷、异丙醇、二氯甲烷、甲醇作为流动相冲洗色谱柱，然后再以相反的顺序冲洗色谱柱。要注意上述溶剂必须严格脱水。
5、色谱柱在使用过程中易出现的问题和解决办法
色谱柱在使用中最常见的问题就是柱压升高，如果柱压是在长时间使用过程中缓慢增加，属于正常现象。但柱压在使用过程中突然升高（系统管路堵塞及压力传感器故障除外），可能的原因有如下几点：
a、色谱柱头的过滤筛板堵塞或污染；
b、色谱柱头的填料被样品污染；
c、色谱柱内缓冲液中的盐遇到高浓度的甲醇或其他有机溶剂，形成结晶析出；
d、流动相PH值过大或过小使固定相结构破坏或溶解。
解决办法如下：
a、如确定是色谱柱头的过滤筛板被污染，可以将色谱柱反方向用甲醇冲洗至正常压力，或者卸下色谱柱头，将其放在10％的稀硝酸内超声清洗10分钟，后再用纯水超声10分钟，重新装入色谱柱。
b、如确定色谱柱头的填料被污染，将柱头螺丝卸下，挖出柱内前段被污染的填料，用相同的柱填料重新填入，仔细修复后，重新安装上柱头螺丝。
c、如确定是盐结晶，用10%的甲醇/水冲洗色谱柱使柱内盐全部溶解，再换高浓度甲醇。
d、如果因PH值使用不当，很难恢复。
6、检测器
为了节省检测器灯的使用寿命，在暂时不使用时可在不关机的情况下，只把灯关掉（建议：最好在需要关灯时间4小时以上才关灯，因为频繁的开关灯，同样会缩短灯的使用寿命）。
