XXXX综合布线
系统方案

XXXX有限公司
2024年9月22日

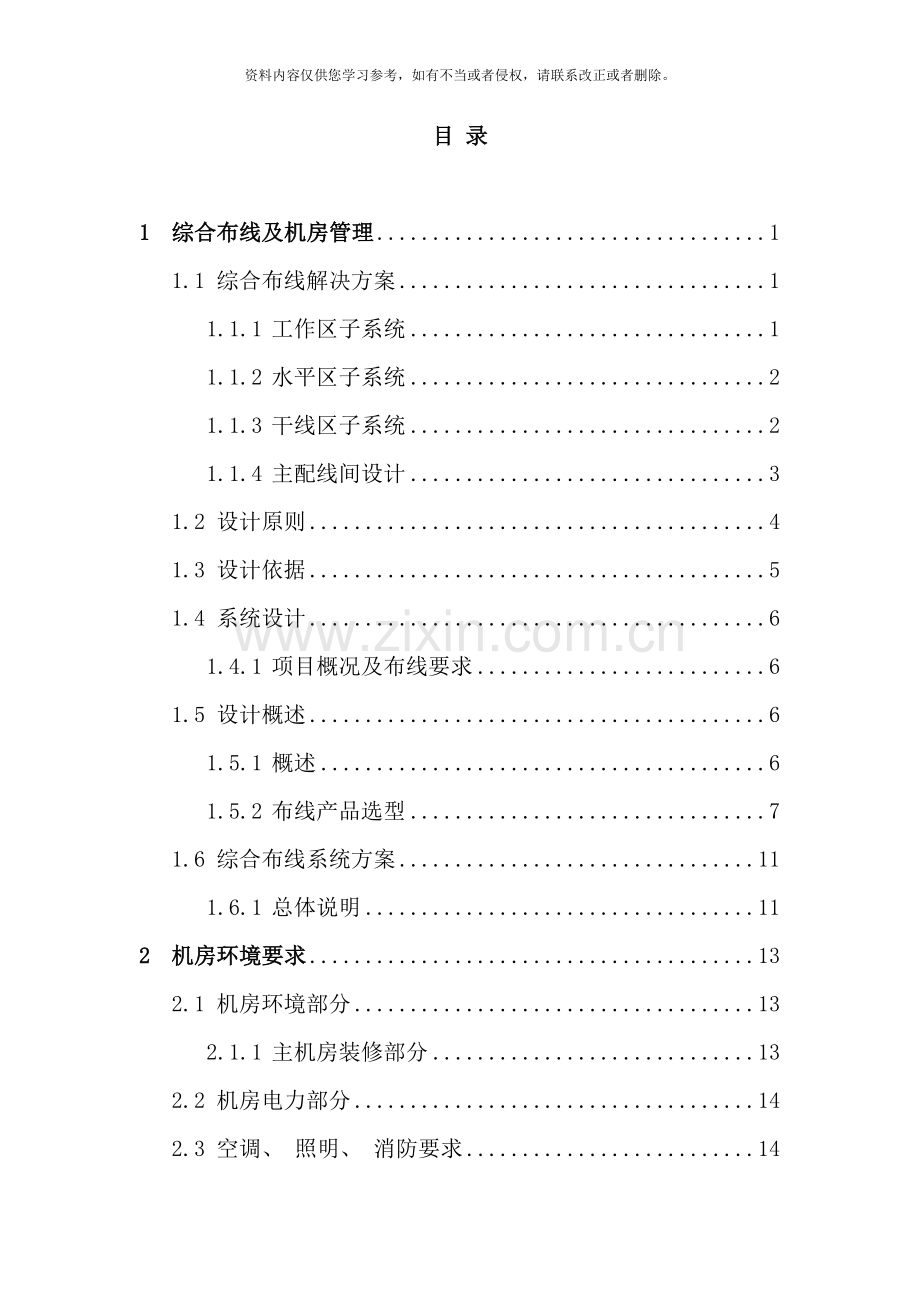

目 录

1 综合布线及机房管理 1
1.1 综合布线解决方案 1
1.1.1 工作区子系统 1
1.1.2 水平区子系统 2
1.1.3 干线区子系统 2
1.1.4 主配线间设计 3
1.2 设计原则 4
1.3 设计依据 5
1.4 系统设计 6
1.4.1 项目概况及布线要求 6
1.5 设计概述 6
1.5.1 概述 6
1.5.2 布线产品选型 7
1.6 综合布线系统方案 11
1.6.1 总体说明 11
2 机房环境要求 13
2.1 机房环境部分 13
2.1.1 主机房装修部分 13
2.2 机房电力部分 14
2.3 空调、 照明、 消防要求 14

1 综合布线及机房管理
根据需要, XXXX有限公司需要采用综合布线系统, 最终为整个公司信息系统提供一个开放的、 灵活的、 先进的和可扩展的线路基础。
在本方案中建议采用集中式配线管理, 在一楼中心机房设置一个中心配线柜, 采用星型结构化布线, 布线系统全部采用5类非屏蔽双绞线和标准化模块。
1.1 综合布线解决方案
一个好的综合布线系统需要用户和我们进行良好的沟通, 双方在确定好准确的需求以后, 才能够进行总体的设计和施工, 在对XXXX有限公司需求和实际情况了解后, 根据我们多年的系统集成经验, 方案设计如下:
1.1.1 工作区子系统
工作区布线子系统由终端设备连接到信息插座的连线组成。

工作区子系统示意图

1.1.2 水平区子系统
水平布线子系统是将干线子系统线路延伸到用户工作区。该系统是从各个子配线架出发连向各个工作区的信息插座。

水平子系统示意图
水平线缆路由设计: 走廊的吊顶上应安装有金属或PVC线槽, 进入房间时, 从线槽引出金属管以埋入方式由墙壁而下到各个信息点。
1.1.3 干线区子系统
垂直主系统主要用于连接各层配线室, 并连接主配线室。
垂直干缆路由设计:
竖井中应立有金属线槽, 且每隔两米焊一根粗钢筋, 以安装和固定垂直子系统的电缆。竖井中的线槽应和各层配线室之间有金属线槽连通。

1.1.4 主配线间设计
在本系统中不再增设各分配线间, 由主配线间统一管理。设备子系统(主配线间)由设备间中的电缆、 连接器和相关支撑硬件组成, 它把公共系统设备的各种不同设备互连起来。该子系统能够将中继线交叉连接处和布线交叉处与公共系统设备(如PBX )连接起来。

主配线间示意图

1.2 设计原则
² 标准化
结构化布线系统的设计必须遵循成熟的国际国内标准或工业标准, 这样才能广泛支持不同厂商的的设备和系统以及各种应用。
² 先进性
结构化布线系统是一种高科技不断更新发展的产物, 它本身也在不断地更新和发展。其设计应在遵循标准化的前提下, 选择采用先进的设计思想和产品, 既要反映当前科技的水平, 又具有发展的潜力。
² 实用性
结构化布线系统是在一定的投资下, 在规定时间内必须投入使用的一项实际工程, 因此设计时, 不能盲目地追求先进性, 要结合实际条件, 注重系统的实用性。
² 灵活性
结构化布线系统本身已具有一定的灵活性, 在设计时, 应充分考虑信息点分布的设定, 传输介质的选择, 接插件和配线架的选型等方面, 以充分发挥其灵活性, 满足应用系统的变更, 信息点应用的变更和移动等需求, 以及方便管理区的管理。
² 兼容性
结构化布线系统已得到广泛的认同, 并为国际性的标准所接受, 众多厂家在设计和制造她们的系统和设备时, 都参照这一标准。因此, 只有采用符合结构化布线标准的产品, 才能做到多厂家的支持, 兼容不同厂家的不同型号的设备。
² 安全可靠性
结构化布线系统是学校信息传递的高速通道, 是校园网络的”中枢神经”, 要保证信息可靠的传递, 必须要有安全可靠的布线系统。在设计时, 必须选用高品质的产品, 而且在施工时, 必须严格督导, 以确保系统的可靠性。

² 可扩充性
结构化布线系统的接插件都是积木式的模块化设计, 使得系统具有很好的可扩充性。在设计时, 对于系统配置应充分考虑系统日后的扩展能力, 留有合理的冗余量, 使系统满足将来的扩充和发展。
² 经济性
结构化布线系统与传统的布线方式相比, 能够为学校节省投资。设计时, 在满足上述原则的基础上, 应该选用性能价格比高的产品, 使有限的投资发挥最大的效用。
1.3 设计依据
布线系统的设计将遵循以下各标准:
-EIA/TIA-568A 美国商务建筑布线标准
-ISO/IEC 11801 国际商务建筑布线标准
-IEEE 802.3, 802.5 网络标准
-中国建筑电气设计规范
-工业企业通信设计规范GB 42-81
-建筑及建筑群综合布线系统工程设计规范 CECS 72-97
-建筑与建筑群综合布线系统工程施工验收规范CECS 89-97
-民用建筑电气设计规范及条文说明
-光纤分布数据接口标准
-《智能建筑设计标准》( DBJ08-47-95)

1.4 系统设计
1.4.1 项目概况及布线要求
1.4.1.1 概况
l 工程名称: XXXX有限公司
1.4.1.2 布线及通信网络系统要求改概述
l 水平线缆采用超5类4对双绞线。
l 垂直线缆采用室内多模光纤及大对数
1.5 设计概述
1.5.1 概述
根据分析当前XXXX有限公司的实际情况, 我们拟定如下设计方案:
l 水平区域: 数据传输及语音通讯均采用超5类( CAT 5E) 4对UTP;
l 工作区要求满足能同时提供语音与数据两种灵活选择的接入方法, 具体可解释为任何一个信息点都可由用户定义其语音或数据的属性;
l 满足智能化应用需求。
l 布线具有结构化、 模块化、 标准化和灵活性、 开放性特点
l 布线符合EIA/TIA568、 ISO/IEC11801和CECS72: 95标准
整个系统采用星形结构与树状结构相结合的方式。每一子系统为独立的单元, 更改任意子系统时, 也不会影响到其它子系统。各区域内采用超5类非屏蔽双绞线( UTP) 的水平布线, 整个布线系统采用模块化的、 标准化的、 灵活性极高的开放式建筑物布线系统。它能为计算机系统提供较高的带宽, 满足今后的综合业务需求, 如数据、 话音、 图象和视频信号的多媒体传输。同时也方便用户日后的维护及扩充升级。我们将采用AMP公司的布线材料, 它完全符合EIA/TIA568、 ISO/IEC11801和CECS72: 95标准。
1.5.2 布线产品选型

l 美国安普( AMP) 公司的优势
布线领域历史悠久的专业厂商
AMP公司是一家专业电缆及连接器生产厂家, 除生产和销售自有品牌的全线布线产品外, 还为十几家大型的电信运营商、 通信厂商及计算机网络厂商提供OEM产品。
AMP公司的销售及服务网络已遍布全球, 在美国、 英国、 南美、 加拿大、 澳大利亚、 新加坡、 中国等地设有分支机构。
AMP公司的专业化决定了她在布线行业的地位, 布线产品是AMP公司唯一的生命线。故此AMP公司投入了巨大的人力、 物力和财力进行布线产品的开发、 研制和生产。
电信标准制定中的重要地位
最能说明一个公司在业界地位的, 莫过于其专家在电信标准制定中作用如何。AMP公司一直积极参与了国际的标准制定工作。当前结构化布线系统的两大标准为北美ANSI TIA/EIA568A及国际标准ISO/IEC 11801。
AMP结构化布线系统全面符合国际和区域性标准, 如ANSI/TIA/EIA-568A,569,606、 ISO/IEC 11801、 EN50173、 UL、 89/336/EEC、 CSA、 NEC、 AUSTEL等。
精品级的产品质量
AMP公司的产品不论从外观还是内在性能, 均属高品质的精品。
AMP已获得ISO9001及ISO9002认证, 该认证现已极为普遍。但AMP有一个极为罕见的特权—UL用户检测项目成员, UL是美国的权威质检机构, 在市场上销售的产品需要有UL Listed标记, 而要获得该标记, 一般公司的产品需要定期接受UL的抽检。AMP公司由于是UL用户检测项目成员, 故有权进行连接硬件的测试。
全套的产品系列
AMP公司拥有全套的屏蔽、 非屏蔽及光纤产品, 能够支持智能大楼内的所有弱电系统的传输。AMP拥有超过100类的专利特性。当前保持生产的产品超过8000种。
超越的系统传输性能
AMP布线系统可支持千兆比网络的传输, 并已列入了” 产品及应用的系统保证”AMP布线系统可支持诸如622Mb/s、 155Mb/s、 100Base-VG、 100Base-T、 以太网、 令牌环等业务传输, 总之AMP布线系统可支持任何符合四大国际标准ANSI/ISO/IEEE/ATM FORUM的应用。
衡量一个布线系统的性能, 并非是看它宣称能支持何种应用, 而是要根据TSB67的国际规范要求, 衡量其‘基本链路’的传输性能。而ACR值则是一个系统性能的综合体现。
ANSI/TIA/EIA-568A及ISO/IEC 11801要求ACR分别为3.1dB和4.0dB, 一般公司可达十几dB, 而AMP抽测了两个实际工程中的40条信道, 在1MHZ至100MHZ全带宽内, 最坏情况的平均ACR达到了29.6dB! AMP布线系统已完全超过了PRWERSUM的性能要求。
产品和应用的系统保证。
AMP公司的系统保证是由AMP公司总部签发。
AMP 产品和应用的系统保证, 内容如下:
在正常使用过程中损坏的硬件和电缆, AMP及CI给予免费更换, 包括其中的劳力。
保证系统支持符合以下几个国际标准的所有网络应用: 电子电气工程协会( IEEE) 、 异步传输模式论坛( ATM) 、 美国国家标准化委员会( ANSI) 、 国际标准化组织( ISO) ( 如: 以太网、 令牌环、 CDDI、 FDDI、 100Base-T、 100BaseVG、 155Mbps ATM、 622Mbps ATM、 及千兆比以太网等)
享誉全球的产品
AMP公司为全球超过十几家的大型电信运营商、 交换机生产厂商、 计算机网络厂商提供OEM产品, AMP客户已遍及全球
培训及服务先行
独特地, AMP的CI培训项目在公司是作为一个产品进行管理, 当前在电信领域是唯一经过了ISO9001认证的培训项目。
AMP公司当前在全球有超过10个培训中心, 保证AMP的合作伙伴正确地掌握AMP结构化布线系统的设计、 安装及测试规范, 为用户提供完善的服务。
中国区业务发展迅猛
AMP公司进入中国市场虽然只有十几年的时间, 但发展的势头则极为强劲。AMP公司在中国的项目现已超过1000个。AMP公司当前在华东、 华南、 西南、 东北等地区已有快速的发展。AMP公司首家获得了邮电部颁发的关于邮电部总部布线工程的测试合格证书。AMP公司首家获得了由建设部信息中心、 中国勘察设计协会、 北京勘察设计协会组织的 ‘名牌建筑产品展示推广中心’颁发的产品推荐证书。
新技术层出不穷
AMP公司推出的第三代五类技术 ‘多层板’技术, 在工业界引起轰动。
首家推出符合国际标准TSB75的开放办公室系统, 符合现代化写字楼的办公环境, 并可大大节省房地产商的投资。
AMP首家推出智能住宅布线系统, 符合时代潮流。
推出光纤到桌面的全套布线产品。
AMP的迷你型办公布线系统, 领导了潮流。
AMP的新产品开发速度, 令世人注目。

l 产品特点及性能
如下将阐述部分在本设计中所用的产品的各项技术性能:

面板
型号: 442111-1单孔
说明: 白色, 单口斜插; 加”-D”
即为带防尘盖

型号: 442112-1 双孔

理线槽

型号: 558329-1
厂家: 美国AMP公司
说明: S110-RWM电缆管理槽, 可安装在19”机架上, 适用于快捷配线架上时, 提供极好的线缆管理性能。黑色, 1RMS。
特点: 美观, 方便管理。

五类快速跳线

型号: 1-558048-2
说明: 5类模块化跳线。带护套, 可有7种颜色。(XX)表示颜色。
特点: 护套能够保护模块化线缆插头的弹键, 保护了模块化插座的附加缓拉功效, 并维持了线缆末端足够的弯曲半径。

RJ45插头
型号: 5-0554720-3

厂家: 美国AMP公司
说明: 通用8芯模块插头。
特点: 可现场终接2-。3-。4-线正确22、 24、 26AWG的单芯、 多芯电缆, 最大绝缘外径为1.02mm。插头的触点有50微英寸的镀金。

1.6 综合布线系统方案
1.6.1 总体说明
按照项目结构化布线系统的要求, 综合布线系统将提供整个公司网点内数据通信等的联网应用, 并考虑了未来高速通信的要求。
在本综合布线系统中, 我们采用AMP最新推出的系列产品, 是当前世界标准的电缆。
产品优点:
-----有卓越的NEXT性能表现。
-----可提供550MHZ的宽带视频应用。
-----显著SRL性能及阻抗匹配改进。
-----支持发展中的并行传输方式。
-----100米之内跳线长度无限制
-----认可在单根线缆内高速数据共享传输。
水平电缆的总数=语音点数+数据点数
每箱超5类线可用长度305米。
整个水平子系统须用AMP线缆计算方法:
( ( 估算最长距离＋估算最短距离/2) +4×高) ×信息点数×1.2/305
= 箱数
管理子系统涉及各楼层的电脑/电话的配线管理, 设计中充分考虑到XXXX有限公司今后综合业务的发展, 因此在管理子系统设有电脑连线的快接式跳线架和电话连线的快接式跳配线架
跳线架管理方式是综合布线系统灵活性、 可调整性的充分体现。当设备布置出现变化时, 不必大动干戈, 仅需将相关跳线作出改动即可。
由于管理子系统是整个配线系统的中心单元,为使公司的计算机网络建成后能正常运行、 扩展灵活、 维护方便、 因此我们在布线设计中考虑:
a. 选型
T.IDF(电话、 电脑配线架)管理: 由于电话、 传真的电讯通信要求的传输带宽低, 但充分考虑用户今后的发展以及电话的数字化, 我们以622/155Mbps的超五类非屏蔽双绞线介质连接, 因此均选用实用、 可靠、 灵活的快接式跳配线架, 便于日后的维护及管理。

b. 配线管理
配线架的配线管理应以表格对应方式, 根据公司各信息点所在的层次、 单元, 记录下布线的通路、 线缆终结的位置, 所用部件或材料的说明, 并对布线通路、 信息插座、 接地电缆加上永久性标志, 以方便维护人员识别和管理。待工程完工后, 表格及文字说明文稿( 同竣工图、 系统图、 管理表) 一并提供业主。

根据XXXX有限公司有限公司的具体情况, 我们在二期工程中设置3个IDF机房, 将管理子系统和设备子系统结合起来。
◆管理间机柜
按照要求管理间配备19英寸2m高( 42U) 标准机柜:
◆管理间数据配线架
数据水平电缆端接采用AMP 超五类配线架, 根据用户的需求设置数据点, 并配置相应的配线架。
◆管理间数据跳线
数据跳线用于连接配线架端口和交换机端口, 可选用AMP系列超5类2米长跳线。
◆管理间语音跳线
管理间语音跳线用于连接楼层语音排线架和主干语音配线架, 采用AMP 公司的AMP系列超5类跳线。

2 机房环境要求
大量使用计算机的工作室一般对环境的要求较高, 在此电信恒联网络有限公司为用户提供机房环境的建议。
2.1 机房环境部分
为了执行计算机制造商对操作环境的要求和保障客户的投资, 在进行主机房建设时, 电信恒联网络有限公司建议用户从以下方面考虑。
主机房要有充分的操作及维修空间, 最小使用面积不小于20平方米。空调机机房面积应按每台( 架) 约4.5─5.5平方米计算。
主机房设计要切合实际, 尽量建于电力、 水源充分, 自然环境清洁、 交通运输方便的地方。
机房内部自然环境和电磁环境应保持良好, 远离振动源和强噪声源, 避开强电磁场的干扰。
要安装保安设施, 确保机器设备的物理安全。
机房温度要求: 15──30C
机房湿度要求: 45──65%,
空气的流量和质量要适当( 灰尘太多会对计算机安全构成威胁) 。
2.1.1 主机房装修部分
机房地板必须有足够的强度, 以承受整个系统活动和静止的负荷。
建议使用防静电活动地板, 其金属支撑结构应保持良好的地接触。
活动地板应是不易燃或非燃材料, 同时耐油、 耐腐蚀、 柔光、 不起尘。
支持脚柱应能不变形的承受2300公斤的重量, 最小高度为30厘米, 脚柱与活动地板必须牢牢拴住, 防止任何侧向移动。
活动地板表面至天花板最小高度2.5米。
室内墙壁贴光面淡色墙纸或覆以非粉性泥浆。
不能使用布质窗帘。
与主机房紧邻的窗户应以透明玻璃胶密封缝隙, 与操作间用铝合金材料予以隔离。
2.2 机房电力部分
机房用电需符合下列规格:
电压: 380V单相, 变化小于-15%--+10%
频率: 50HZ, 变化小于+1%
电源波形: 正弦波, 畸形不大于3%
机设备电源应从大楼总配电盘直接引入( 独立专用电源) , 决不能和动力、 照明器材或终端设备、 复印机等事务机器共用。
电力系统必须配有交流调整装置或不间断电源来滤除突波干扰。
电脑用总电源线路应配有电磁开关和无熔丝开关, 以防止瞬间停电、 低压或过流等故障状况损坏主机设备。
电脑设备需要独立而且确实的接地系统。
电源应有一定余量。
电缆的载流量应有50%的余量。
2.3 空调、 照明、 消防要求
主机室应使用独立的空调系统.
使用地板下空调系统,并人为引入少量空气,使机房内气压略高于室外气压,以利防尘.
空气返还处理设备的放置要正确,不能使热空气堆积在系统设备的上方,形成机房内的放热点。
为提供备用空调, 建议总的制冷要求由两个或两个以上的空调完成。
主机房内的设备应避免阳光或灯光的直射, 室内一律采用日光灯照明。
主机房及操作室应安装免维护的紧急照明灯具, 以利停电时使用。
照度要求: 地板上方0.8M照度大于200LX。
主机房应设立自动烟火报警装置, 严禁使用自动喷洒装置。
在各种自易燃物附近, 设置烟、 温感探测器。
应设置卤代烷1211、 1301自动消防系统, 并备有1211、 1301灭火器。
应有供疏散的出口, 并有明显标志。
以上要求参考了《GB2887-89计算站场地技术条件》和《GB9361-88计算站场地安全要求》等相关国家标准。
