专业灯光舞台音响机械方案

120
2020年6月23日
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
专业音响灯光舞台机械系统

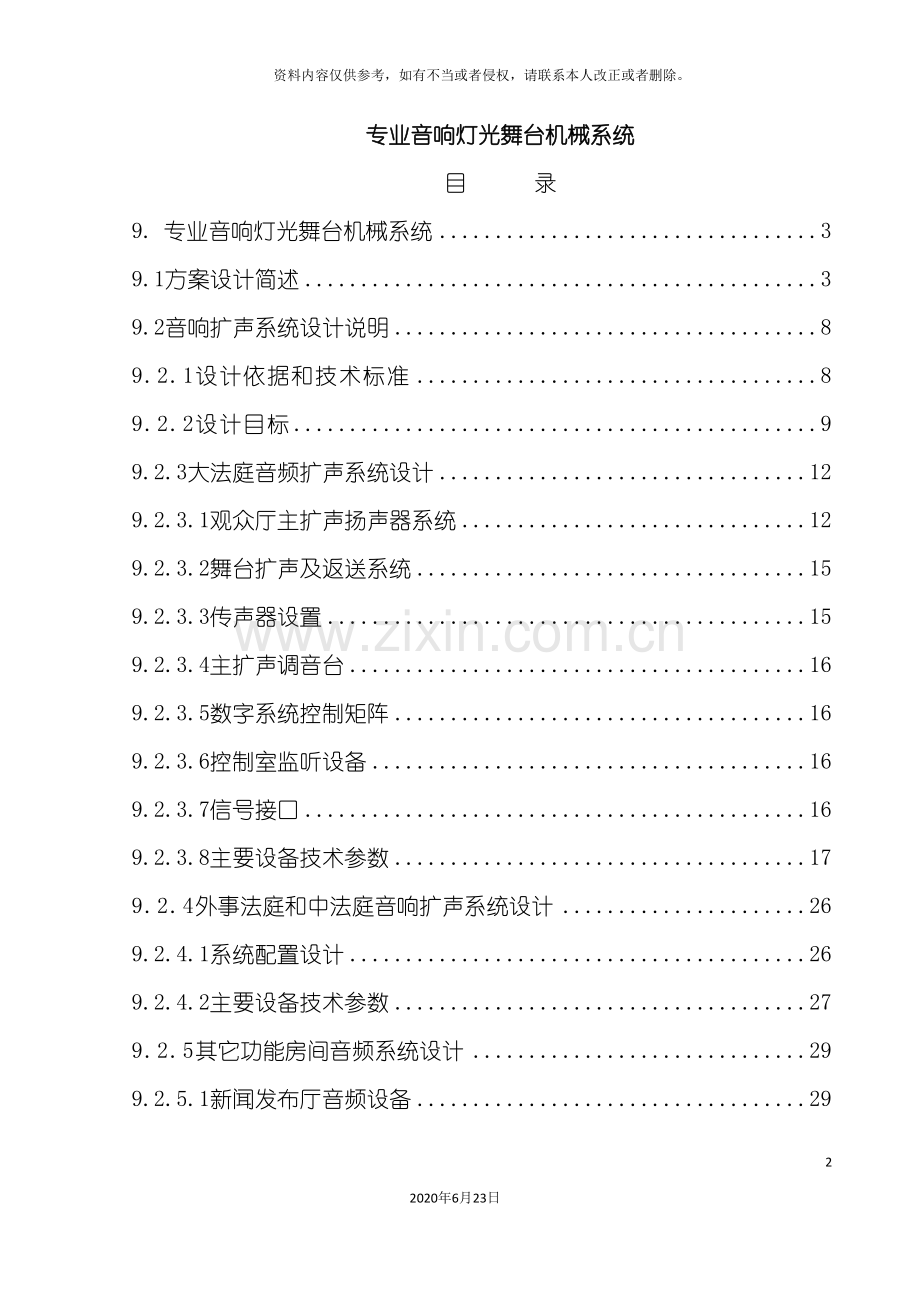

目 录
9. 专业音响灯光舞台机械系统 3
9.1方案设计简述 3
9.2音响扩声系统设计说明 8
9.2.1设计依据和技术标准 8
9.2.2设计目标 9
9.2.3大法庭音频扩声系统设计 12
9.2.3.1观众厅主扩声扬声器系统 12
9.2.3.2舞台扩声及返送系统 15
9.2.3.3传声器设置 15
9.2.3.4主扩声调音台 16
9.2.3.5数字系统控制矩阵 16
9.2.3.6控制室监听设备 16
9.2.3.7信号接口 16
9.2.3.8主要设备技术参数 17
9.2.4外事法庭和中法庭音响扩声系统设计 26
9.2.4.1系统配置设计 26
9.2.4.2主要设备技术参数 27
9.2.5其它功能房间音频系统设计 29
9.2.5.1新闻发布厅音频设备 29
9.2.5.2电教室音响扩声系统设计 29
9.2.5.3审委会会议室和中层会议室音响扩声系统设计 29
9.2.5.4外宾、 贵宾接待室音响扩声系统设计 29
9.2.5.5检察官休息室音频扩声设备 30
9.2.5.6餐厅和信息中心机房音频扩声设备 30
9.2.5.7主要设备技术参数 30
9.2.6大楼主出入口( 国旗处) 音频设备 33
9.2.7院长和副院长办公室音频系统设计 35
9.2.8同声传译系统设计说明 35
9.3舞台机械、 幕布和灯光系统设计说明 46
9.3.1大法庭舞台机械、 幕布方案设计 46
9.3.1.1设计依据 46
9.3.1.2设计原则 47
9.3.1.3安全设计 48
9.3.1.4设备选型 49
9.3.1.5舞台机械方案 51
9.3.1.6舞台幕布方案 54
9.3.1.7机械控制方案 55
9.3.2大法庭舞台灯光系统方案设计 57
9.3.2.1设计依据 57
9.3.2.2舞台灯光方案 57
9.3.2.3舞台电气方案 61
9.3.2.4灯光控制方案 62
9.3.2.5灯光设备技术参数 66
9.3.3外事法庭灯光系统设计说明 76

9. 专业音响灯光舞台机械系统
9.1 方案设计简述
9.1.1 音响扩声系统
法院审判大楼音响扩声系统本着结构先进、 开放, 技术成熟、 高度的集成性和扩展性, 最大限度的满足智能型审判业务大楼的使用功能需求; 同时音响系统与智能化集控系统相连, 最大程度的实现集控功能, 也就是使数字法庭功能达到最完善、 最完美的实现效果。
1. 大法庭音响扩声系统( 一、 二层)
a、 大法庭音响扩声系统满足大型庭审、 会议, 大中型演出以及数字电影放映等功能; 是能够满足多功能使用要求的厅堂扩声系统;
b、 大法庭扩声系统达到建设部 最新颁布的国家标准《厅堂扩声系统设计规范》( GB50371- ) 多用途类扩声系统声学特性指标的一级标准;
c、 庭审和会议的扩声基本功能由主扩声音箱和大功率吸顶式音箱实现, 音箱的开启、 关闭, 声音大小调节等功能均由数字音频处理器控制, 同时受数字法庭中控系统控制和电脑网络远程控制;
d、 演出扩声的功能由近场、 远场以及低频主扩声音箱实现, 暗装在舞台两侧控制室内和台口上方声桥内; 同时为了使声场更加均匀, 可开启中后场的补声音箱( 兼作电影环绕) ; 舞台返送音箱满足演出人员的监听, 此扩声系统设备可满足专业演出扩声需求;
e、 数字电影扩声系统, 实现5.1声道数字影院功能, 配置左右声道主扩声, 中置音箱, 低频音箱以及左右声道环绕音箱; ( 演出、 电影功能主扩声和低频音箱共用一套设备)
f、 音源设备配置DVD、 卡座等, 主要在演出时使用, 也可在会议、 庭审过程中作音源、 录音设备使用;
g、 拾音设备分庭审、 会议和演出功能: ①庭审、 会议功能时在法官席、 公诉席、 辩护席、 被告席、 证人席、 书记员席以及主旁听席均设置拾音话筒, 话筒编组后经过混音台进入调音台进行输出, 经过处理器的控制和电脑远程/本地控制均可控制其发言、 禁止发言, 并受中控系统控制在书记员桌面触摸屏设置控制界面; ②演出功能时配置无线头戴、 无线手持、 合唱话筒和演唱话筒等满足演出功能;
h、 大法庭配置3套对讲机, 以满足演出时的内部通讯及各个房间的临时通话需要;
2. 外事法庭音响扩声系统( 三层)
2.1. 外事法庭音响扩声系统主要满足大中型庭审、 会议模式; 扩声系统达到建设部 最新颁部的国家标准《厅堂扩声系统设计规范》( GB50371- ) 会议类扩声系统声学特性指标一级标准;
2.2. 庭审、 会议扩声功能由左右声道主扩声音箱, 配合定压吸顶扩声音箱对整个厅堂进行扩声, 设备的开启、 关闭, 声音大小调节等功能均由数字音频处理器控制, 同时受数字法庭中控系统控制;
2.3. 音源设备与大法庭公用, 主要在会议、 庭审过程中作音源、 录音设备使用, 由中央控制系统控制;
2.4. 拾音设备:庭审、 会议功能时在法官席、 公诉席、 辩护席、 被告席、 证人席和书记员席均设置拾音话筒, 话筒编组后经过混音台进入调音台进行输出, 经过处理器的控制和电脑远程/本地控制均可控制其发言、 禁止发言, 并受中控系统控制在书记员桌面触摸屏设置控制界面;
3. 中法庭音响扩声系统( 二、 三、 四、 五层共三套)
3.1. 中法庭音响扩声系统主要满足大中型庭审、 会议模式; 扩声系统达到建设部 最新颁部的国家标准《厅堂扩声系统设计规范》( GB50371- ) 会议类扩声系统声学特性指标一级标准;
3.2. 庭审、 会议扩声功能由左右声道主扩声音箱, 配合大功率吸顶音箱对整个厅堂进行扩声, 音箱的开启、 关闭, 声音大小调节等功能均由数字音频处理器控制, 同时受数字法庭中控系统控制;
3.3. 音源设备与大法庭共用, 主要在会议、 庭审过程中作音源、 录音设备使用, 由中央控制系统控制;
3.4. 拾音设备:庭审、 会议功能时在每个法官、 公诉席、 辩护席、 被告席、 证人席和书记员席均设置拾音话筒, 话筒编组后经过混音台进入调音台进行输出, 经过处理器的控制和电脑远程/本地控制均可控制其发言、 禁止发言, 并受中控系统控制在书记员桌面触摸屏设置控制界面;
4. 新闻发布厅音响扩声系统( 二层)
4.1. 新闻发布厅音响扩声系统主要满足新闻发布、 电视电话会议模式, 因此此厅堂主要以语音扩声为主, 采用大功率吸顶音箱分散式分布设计, 适合此会场要求;
4.2. 音源设备与大法庭共用, 主要在会议过程中作音源、 录音设备使用, 由中央控制系统控制;
4.3. 能实现会议发言、 讨论、 同传功能; 此厅堂中会议、 同传设备流动使用;
5. 电教室音响扩声系统( 八层)
5.1. 电教室音响扩声系统主要满足培训和大型会议, 因此此厅堂主要以语言扩声为主, 由大功率吸顶式音箱实现, 音箱的开启、 关闭, 声音大小调节等功能由音频处理器控制, 同时与数字法庭中控系统连接并受其控制;
5.2. 音源设备与大法庭共用, 主要在培训、 会议过程中作音源、 录音设备使用, 由中央控制系统控制;
5.3. 为满足培训、 会议功能, 拾音设备主要采用手拉手数字会议话筒, 可实现与同声传译系统集中控制功能;
5.4. 能实现会议发言、 讨论、 同传功能; 此厅堂中会议、 同传设备流动使用;
6. 审委会会议室和中层会议室音响扩声系统( 八层)
6.1. 审委会会议室和中层会议室音响扩声系统主要满足小型会议要求, 主要以语音扩声为主, 由吸顶式音箱实现, 音频信号由控制中心数字音频控制器集中控制, 设置保密功能, 实现无人值守, 保密会议要求;
6.2. 音箱的开启、 关闭, 声音大小调节等功能由音频处理器控制, 同时与数字法庭中控系统连接并受其控制;
6.3. 为满足会议功能, 拾音设备主要采用手拉手数字会议话筒, 实现会议发言、 讨论功能;
7. 外宾、 贵宾接待室音响扩声系统( 七层)
7.1. 外事、 贵宾接待室主要满足语音扩声功能, 由吸顶式音箱实现, 音频信号由控制中心数字音频控制器集中控制; 控制音箱的开启、 关闭, 声音大小调节等, 同时与数字法庭中控系统连接并受其控制;
7.2. 音源设备配置DVD、 MD以及卡座, 主要在培会议过程中作音源、 录音设备使用, 由中央控制系统控制;
7.3. 为满足贵宾接待、 会议功能, 拾音设备主要采用鹅颈会议话筒;
7.4. 能实现会议发言、 讨论、 同传功能; 此厅堂中会议、 同传设备流动使用;
8. 大楼主出入口( 国旗处) 音频系统
8.1. 在一层主出入口两侧铝合金格栅装修面侧墙位置暗藏安装广场扩音音箱, 在一层总务库窗口下预留话筒接口, 同时在国旗基座处暗装音箱和话筒接口, 以满足升降国旗播放国歌或其它活动时扩音和讲话功能; 此系统在二层新闻发布厅控制室集中控制;
9. 检察官休息室音频扩声设备
为了满足庭审时检察官能够及时知道上庭的时间, 在检察官休息室设置了一路音频扩声设备, 用作及时发布上庭通知。
10. 餐厅和信息中心机房
为了满足餐厅就餐时的广播需要和小部分的娱乐和发言需要, 在餐厅配置了一套流动使用设备, 音箱固定安装, 在墙面安装一个插座箱, 内有音箱接口、 电源和话筒接口, 以满足现场扩声需要。
在信息中心机房和控制室各配置了一对有源监听音箱, 以满足工作人员对法庭或演出现场的监听扩声。
11. 院长和副院长办公室
为了满足领导对庭审现场的声音的重放, 在院长和副院长办公室配置了相应的扩声设备, 同时为了满足小部分的娱乐需要配置了相应的音响设备。
9.1.2 同传系统
a、 根据甲方提出的需求, 大、 中、 小法庭以及新闻发布厅、 电教室和外事接待厅均要求实现同声传译功能; 信号切换控制由中控机房集中进行控制;
b、 大法庭、 外事法庭、 共配置2套固定设备( 红外辐射板) , 流动设备2套; 共配置30套红外接收单元, 供流动使用;
c、 在六层同传室共设置3个译员室, 实现3+1语种翻译;
d、 所有译员语音实现录音功能;
9.1.3 灯光、 舞台机械系统
根据法院弱电需求书中要求, 各个厅堂对灯光、 舞台机械以及幕布系统的要求均不相同, 大法庭为满足文艺演出、 放映、 会议、 摄像、 电视直播等多功能用途, 主要配置专业灯光、 舞台机械和幕布系统; 外事法庭、 为满足会议、 摄像、 电视转播等功能, 主要配置高亮度三基色冷光灯。
1. 大法庭灯光系统
a、 舞台灯光系统设计配置与设备性能, 达到专业化水准, 同时又具有鲜明的多用途、 多功能特性, 满足文艺演出、 放映、 会议、 摄像、 电视直播等多功能为一体的多功能用途, 具备在不同场合下都能运用自如的灵活性和统一性。
b、 系统构成具有高可靠性、 扩展性和通用性; 系统具有完备的电磁兼容特性设计, 确保灯光系统与音、 视频系统设备同时使用, 互不干扰; 系统设备配置和设计具有综合的使用功能, 在短时间内可轮换多种不同的灯光操作方案。
c、 会议、 庭审功能: 为满足大型会议、 摄像、 电视转播功能, 专业会议灯光占重要地位, 配置了高亮度专业聚光面光灯, 一顶光、 二顶光以及逆光, 同时配合侧光和流动光, 全方位对舞台范围进行照明, 为满足舞台演出背景光的要求, 配置了专业天排灯具; 同时所有灯具在会议、 庭审过程中受数字法庭控制;
d、 演出功能: 满足大型演出功能, 达到多种色彩、 图案以及多种效果的变化, 在各个位置布置的灯具中配置相应的多色彩换色器, 以适合多种演出场合色彩的变换; 同时配置360度数字电脑摇头灯, 变换各种图案效果, 以满足各种演出功能的效果需求。
2. 大法庭舞台幕布系统
为更好的实现演出功能, 舞台幕布在系统起着重要作用, 在台口配置枣红麻绒对开大幕, 以及相应的檐幕, 同时为适应不同演出场合的需要, 配置了棉绸二道幕和边幕以及白天幕。
3. 大法庭舞台机械系统
与幕布相对应的电动系统以及吊杆系统, 同时为变换不同的演出背景, 适应不同演出环境的变化, 配置多道幕景杆, 同时配置数字吊杆控制台, 随时方便的控制不同吊杆的升降等等功能;
4. 其它厅堂灯光系统
外事法庭为满足会议、 摄像、 电视转播等功能, 主要配置高亮度三基色冷光灯。
三基色冷光源灯有如下优点:
a、 大大提高摄像所需照度, 灯管的色温为3200K+1.5%, 能完全满足电视摄像对光源的技术要求;
b、 色彩还原更加真实, 显色指数为Ra(90-100)具有极好的色还原性;
c、 长时间会场灯具温度恒定,避免传统灯具的灼烫感;
d、 嵌入式安装快捷简易, 造型美观大方, 灯具与装修吊顶平面融为一体;
9.1.4 系统的稳定性, 可靠性, 先进性和可升级性
1． 多年的经验告诉我们, 作为重点工程, 法院即将承担各种极其重要的任务, 牵一发而动全局, 决不允许有丝毫的纰漏, 因此我们经过慎重研究, 考虑从以下几个方面予以充分保障:
2、 对于系统的可靠性: 我们侧重解决三大问题, 第一, 万无一失的电源保障; 第二是系统的本底噪声; 第三是反馈抑制; 在设备选型方面, 我们首选全球一流品质的产品; 而在技术层面上, 则根据实地条件, 重复试验, 合理搭配, 寻求最佳方案, 实行多重保障。
3、 对于系统设备的先进性:我们力求做到无论是设备的选型档次,还是最终效果,都要做到同行业中国际一流的标志性场所.
4、 对于系统的稳定性: 一方面从产品选型上,使用的都是自己亲身调试过的成熟进口产品;另一方面则主张在施工过程中的每一个微小细节都严格把关,对每一个焊点,每一个接插件都精益求精,这也是我们多年施工的心得体会.
5、 对于系统的扩展升级: 所有设备均可自由扩展升级, 同时可保证原有设备在至少5年内仍可保持超高的档次。就本套设计方案的设计水准和最终效果而言, 在全国范围内将屈指可数。
9.2 音响扩声系统设计说明
9.2.1 设计依据和技术标准
《低压配电设计规范》GY/T5061-1998
《低压电器基本标准》GB 1497
《厅堂扩声系统声学特性指标》GYJ25-86;
《多功能厅扩声系统的声学特性指标与测量方法》WH0303-93
《厅堂扩声特性测量方法》GB/T4959-1995;
《声系统设备互连的优选配接值》GB14197-93;
《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93;
《厅堂混响时间测量规范》GBJ76-84;
《民用建筑电器设计规范》JGJ/T16-92。
《智能建筑设计标准》(DBJ 08-47-95)
《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》(GB8898-88)
《建筑与建筑群综合布线系统工程设计规范》(GB/T50311- )
《建筑防火设计规范》(BGJ-16)
《剧院建筑设计规范》(GYJ57- )
《电气线路与电气设备安装》(94D801)
《电气装置安装工程施工及验收设计规范》(GB50254-50259-96)
《厅堂扩声系统设计规范》(GB 50371- )
《扩声系统设备互联用连接器的应用》(GB/T 14947-94)
《演出场所扩声系统的声学特性指标》(WH/T 18- )
9.2.2 设计目标
声学客观测量达到: 大法庭达到多用途类扩声系统一级声学特性指标
其它法庭和会议室达到会议类扩声系统一级声学特性指标
主观试听达到:
语言清晰
音乐丰满
舞台声、 像一致
满足多种功能使用模式
2.1 声音的丰满度
一个声学设计好的厅堂, 其音质给人的感觉应该是厚实、 圆润、 温暖且富有弹性, 有一种亲切感。因此, 我们力求使设计场所的电声扩声系统在满场工作时, 从声学角度来讲, 要有足够的响度, 中高频声音适当, 亮而不刺。中低频能量充分, 瞬态响应好。有鉴于此, 我们首选了世界级名牌系列作为主扩音箱完全能够胜任全场的扩声功率。
2.2 声音的温暖度
如果一个厅堂的声音温暖度好的话, 就说明其低频效果较好, 这主要与器材的低频重放效果和厅堂的低频特性有关。我们首选了世界级名牌音箱作为次低频扩声音箱完全能够很好的实现低频的重放。
2.3 理想的语言清晰度
在混响时间的选取上, 考虑到属于在设计阶段, 加之设计场所主要体现”多功能性”, 我们在考虑语言扩声的同时, 也顾及了其音乐扩声的重要性, 因此, 在计算机三维建模实验时, 我们完全按照国家标准的要求, 并借助”语言可懂度”、 ”辅音清晰度损失率百分比”和”语音传输特性”这些声学指标加以参考。
2.4 声音的明亮、 清晰
声音的明亮、 清晰主要是指声音中高频成分较多, 且衰减较慢, 有丰富的高阶谐音。这对语言的表示和表现音乐的层次大有助益, 给观众的感觉就是清澈、 透明, 恰似一潭清水, 一望到底。
2.5 声场的均衡
声音的均衡是指演唱者和乐队、 乐队各声部之间、 主旋律和伴奏声之间、 声场内各区域之间的平衡。因此, 在进行系统设计时, 我们在侧重电声设计的基础上, 充分考虑了该场所的声学特性, 同时也能够利用数字音频处理器的强大输出功能, 对每一组音箱甚至每一对音箱都实现了独立控制其输出的功率, 这样就方便了调音师根据演出需要选择适当的声场结构, 使全场做到声音的和谐, 自然。
2.6 ”噪声”与”反馈”的控制
众所周知, 在厅堂扩声系统的设计中, 最令人头痛的就是系统的本底噪声和反馈回授, 我们将从一下几个方面入手来实现多重控制;
声反馈的控制:
1) 就建声方面而言, 由于标的场所为剧场建声结构, 而我们在设计其电声系统时, 一般要首选高质量的世界知名品牌, 但现代电扩声设备都有着极大的功率和声压裕量储备, 表现在音箱上, 一般则具备极高的灵敏度。这样, 在系统处于工作状态时, 在强大的直达声场中, 就极易形成简正驻波。有签于此, 我们在进行声学设计时, 就充分考虑了电声系统的防反馈要求, 严格按照扩声系统设计规范中的相关规定, 对每一个声源位置的摆放均考虑了获取适度的早期反射声, 避免冗余的有害反射声, 以期尽量减小形成声反馈的电声条件。
2) 我们深知, 在PA系统链中, 只要任一环节出现质量瓶颈, 哪怕是一个小小的接插件, 都将影响整个系统的性能, 因此在电声设备的选材上, 将为业主提供国际上闻名遐尔的高质量名牌产品, 为实现整个系统扩声提供基本保障。这是控制”声反馈”的基础。
3) 调音师可根据现场情况, 使用均衡器对每一扩声分区、 或每一只音箱调试不同频带的中心频率, 找出反馈点, 实行”被动抑制”。
噪声的控制:
1) 选用优质的高信噪比扩声设备, 以减小整个系统的本底噪声。
2) 采用广播级的信号处理方法, 利用数字音频处理器中的反馈抑制功能, 强大的声反馈抑制功能, 自动捕捉反馈频点, 进行动态抑制。
3) 全部信号输出采用”星型接法”, 避免接地回路, 合理的设计供电线路和信号线路的布局, 并安排好信号地、 机壳地和供电接地的关系, 避免不利的交流噪声。
2.7 厅堂混响时间控制系统
混响时间是评价厅堂音质的一项必不可少的重要指标, 特别是近年来, 对混响时间进行多功能控制的方法也层出不穷, 但大致上分为两种, 一种是无源控制, 即经过改变厅堂内吸收、 反射面的材料或结构来得到不同的总吸声系数和有效计算容积, 进而改变混响时间。但这种方式存在构造和使用复杂, 造价高的缺点。另一种方法为有源控制方法, 一般是利用电声设备, 经过声反馈来控制厅堂的混响时间或其它声学特性。有源控制能够归纳为三类: 一是经过放大、 滤波等的直接反馈方式; 一是经过混响器( 包括混响室) 或延迟器等的信号处理的反馈方式; 三是利用声音信号与房间脉冲响应的堆积后的反馈, 来获得所需的混响声和反射声。而在这三种方法中, 堆积法已经成为主流并获得越来越多的应用, 其最大优点是:
1） 与普通混响器相比, 混响时间控制范围更大, 特性曲线更加平滑。
2） 可获得真正意义上的实时自然混响时间, 具备对厅堂频响更高的还原性。
3） 经过改变输入的单位脉冲个数、 间隔、 形状等参数, 能够明显地感到不同厅堂的音响效果
9.2.3 大法庭音频扩声系统设计
9.2.3.1 观众厅主扩声扬声器系统
已知厅堂数据
根据厅堂建筑设计图给出的数据尺寸, 能够大致上计算出厅堂的
容积V=2080m3
总表面积S=1712m2
本厅堂的建筑声学设计中频(500Hz～ Hz)满场混响时间控制在T60=1.1S左右。
厅内语言扩声系统清晰度估算
厅内语言扩声系统清晰度估算方法可由辅音清晰度损失百分率ALcons来确定清晰度的评分。如果扬声器到最远听众的距离D2≤扬声器到听众的极限距离DL, 则辅音清晰度损失百分率AL用下式计算:
………………………(1)
式中: D2为扬声器到最远听众的距离( m)
T为混响时间( S)
V为厅堂容积( m3)
Q为扬声器的指向性因数
n为扬声器数量
M为修正值, 一般取1
由上式可见, 扬声器到最远听众的距离D2、 混响时间T、 扬声器数量n的增加均会使辅音清晰度损失百分率ALcons提高, 而扬声器的指向性因数高, 辅音清晰度损失百分率ALCONS降低。因此在大容积的厅堂, 扬声器到最远听众的距离较远, 应选用指向性覆盖角度窄的扬声器。
为保证本剧场的语言清晰度达到要求, 辅音清晰度损失百分率ALcons小于15%是基本的要求, 为达到较高的语言清晰度, 我们这里取10％。将D2＝20m, T＝1.1S, V＝2080 m3, M＝1, n＝1( 本剧场采用全立体声扩声方式, 要求每组扬声器都能够完全覆盖全场, 这里我们以舞台口上方中间1组扬声器) 代入(1)式, 能够得出扬声器的Q值约为4.65, 因此只要扬声器的Q值大于4.65, 本剧场语言扩声时就有较高的清晰度。
扬声器最大声压级计算
　　厅内设置多个扬声器组, 利用每个扬声器组指向性服务一定的区域。厅内有多个声源时, 总声场是各个声源所产生的声场的迭加。在实际问题中, 由于直达声的相对声级随距离增加迅速下降, 能够认为在厅内一定位置上的直达声场只是由最近的一个或几个声源产生的,较远声源仅对混响声场有影响。因此,在厅内一定位置上声场能够看作是最近声源的直达声场和所有声源的混响声场迭加而成。
　 本厅堂电声系统主扩声扬声器主要是指布置在舞台口两侧左右音箱室的扬声器, 为此, 这里重点计算舞台口两侧左右音箱室的扬声器在厅内产生的声场。
根据国家标准, 在本厅堂内的最大声压级不低于103dB, 由于离扬声器越远声压级越小( 声音越小) , 我们这里就以最远点作为计算点。
由混响场扬声器声功率级公式( 1)
…………………(2)
式中:LP为离扬声器(声源)距离r米处的声压级(dB)。
R(θ、 ψ)为扬声器指向性系数,在扬声器主轴方向为1,比主轴方向灵敏度低6dB的方向(即扬声器指向性波束宽度方向)为0.5。
　　 Q为扬声器的指向性因数,它不但和指向特性有关, 而且也与扬声器的安装位置有关。
Q=180o/arcsin[sin(α/2)*sin(β/2)] ……………( 3)
其中: α是扬声器的水平覆盖角度,
为了达到覆盖要求, 水平角度需要有110 o的覆盖角。由于音箱的Q值越大, 场内的语言清晰度越好, 因此, 我们选用了2只水平角度α=75o的音箱覆盖远场。( 参见设备资料)
β是扬声器的垂直覆盖角度, 这里β=50o
按( 3) 式计算得扬声器Q≈12.07
R为房间常数, 若不考虑空气吸收房间常数R为:
……………………………(4)
式中: 为平均吸声系数, 可由公式( 5)
＝……………………………(5)
计算得到( 其中V为房间容积, S为房间总表面积) , 本厅堂满场
将Lp=103dB, r=25m, R(θ、 ψ)=1, Q=12.07, R=1712m2代入( 2) 式可算得扬声器在本厅堂中的声功率级Lw≈128dB。
由公式( 2) 可得, 距离扬声器1米的声压级约为128。
也就是说, 所选择的扬声器在距离扬声器1米处的声压级不得低于128dB。
由以上分析计算结果可知, 要达到本厅堂多用途类扩声系统一级声学特性指标对最大声压级和声场不均匀度的要求。应: 扬声器最大声压级不低于128dB, 指向性因数应不小于4.65, 根据观众区的分布, 建议将水平指向角度控制在110o左右, 以减少墙面反射对频响的影响。
根据本行业技术规范及国家相关扩声标准, 观众厅主扩声扬声器我们设计选用了美国Electro-Voice的QRX系列扬声器, 置于台口左右两侧的音箱室内和台口上方的声桥内, 分左、 中、 右三个声道及一组独立控制的次低频扬声器, 各声道均匀覆盖整个观众席。全频扬声器具有较好的指向性控制能力, 能够更好地改进声场的不均匀度。采用二分频加次低频扬声器系统。这种三声道各自覆盖全场的扩声方式空间感良好, 适于音乐节目演出的需要。
左右声道远场扬声器型号为 EV QRX115/75
超低频扬声器型号为: EV QRX118S
左右声道近场和中置扬声器型号为 TM system M-153N
另外, 在观众厅两侧和后侧墙面设置8只补充扬声器, 覆盖观众厅可能出现的声影区, 同时兼做电影扩声的环绕声扬声器。
台唇补声扬声器型号为: TM SYSTEMS PS-10
选用高品质扬声器是实现高标准扩声效果的基础, 而声场设计和系统的合理配置却是实现工程最终目标的保障。
具体声学指标的实现:
扩声时最大声压级≥103dB( 额定通带内)
有一定的功率储备和较大的动态范围, 能满足数字电影、 演出和庭审信号的重放;
除了有较高的语言清晰度, 还要求一定的音乐丰满度;
听众区声场较为均匀, 稳态声场不均匀度: 中心频率为1000Hz时≤6dB /4000Hz时≤8dB;
具体的整个厅堂内辅音清晰度损失率和快速语言传递函数图见附图:
由上可知, 系统配置完全满足国家标准中关于声场不均匀度、 频率响应及最大声压级的指标。
辅音损失ALCONS范围为5.36%－8.83%, 小于10％。快速语言传递函数范围为0.55－0.6, 大于0.5。指标完全能够达到语言清晰度要求。
9.2.3.2 舞台扩声及返送系统
舞台扩声及返送系统主要为在主席台上的领导和演员服务, 由于形式多变, 情况差别很大, 因此本系统的舞台扩声及返送采用流动扬声器扩声的方式。
舞台预留4组固定返送扬声器接口, 配置2只流动返送扬声器, 能够方便、 灵活地覆盖整个表演区, 满足演出的需要。主席台扩声及返送系统由主扩声调音台分别调整控制。
返送扬声器型号为: TM SYSTEMS PS-12
9.2.3.3 传声器设置
为满足会议及文艺演出的需要, 在舞台( 主席台) 的侧台、 舞台前部共设置了3个话筒插座箱, 共有24路传声器输入, 以供庭审、 会议或文艺演出使用。
无线传声器:
根据大法庭的需要, 系统共设置4套无线手持传声器; 同时配有3套头戴式传声器; 歌手演唱话筒2只; 乐器拾音话筒3只;
无线手持传声器 Shure PG24/58 4套
歌手演唱话筒 Shure SM58 2只
乐器拾音话筒 Shure SM57 3只
头戴式传声器 Shure WH20 2套
该系统无线传声器具有可调频点, 抗干扰能力强等优点。
会议、 庭审用话筒:
庭审、 会议功能时在法官席、 公诉席、 辩护席、 被告席、 证人席和书记员席均设置拾音话筒, 话筒编组后经过混音台进入调音台进行输出, 经过处理器的控制和电脑远程/本地控制均可控制其发言、 禁止发言, 并受中控系统控制, 在书记员桌面触摸屏设置控制界面;
法官席拾音话筒 ABT MK818 5只
公诉席拾音话筒 ABT MK818 6只
辩护席拾音话筒 ABT MK818 6只
被告席拾音话筒 ABT MK818 3只
证人席拾音话筒 ABT MK818 1只
书记员席拾音话筒 ABT MK818 1只
采用优质材料精工制作, 高精度的磨沙喷涂工艺, 外观精致、 结构乘法牢固。精心设计的声学腔体, 使音头的频响范围得到延展, 低频圆润浑厚、 高频清晰通透。内在声路和线路经过精心设计制作, 噪声低、 失真小。其底座坚硬压模铸造及底部的减震绝缘橡胶, 稳定话筒养活震动噪声。配有降低环境噪声的防风罩。经过严格声学测试, 频响、 指向性、 灵敏度过到一致。
9.2.3.4 主扩声调音台
设置主扩声调音台于扩声机房内, 主扩声调音采用YAMAHA : MG24/14FX。
该调音台具有强大的处理能力, 数量庞大的输入输出通路, 具有完全的场景记忆能力, 使用方便, 能够满足大型演出的需要。
9.2.3.5 数字系统控制矩阵
本扩声系统在调音台与功放之间采用集增益、 均衡、 压限、 切换、 分频、 滤波、 效果等功能于一体的数字系统控制矩阵。矩阵由若干相对独立的控制器组成。数字处理器具有16通道输入, 8通道输出。这台数字处理器的使用基本取消了以往传统模拟系统里形式各样、 使用复杂的各种处理设备, 由于采用了数字DSP技术, 减少了繁复的接线, 整个系统组成更加简洁、 可靠。
经过计算机和其配套软件, 能够对控制器内的设置进行方便、 快捷的修改、 调整, 调节灵活方便。而在正常使用状态下, 控制器能够不依赖外部控制计算机而独立工作。
9.2.3.6 控制室监听设备
在控制室设置了一对监听音箱和一支监听耳机, 供现场操作人员使用。
9.2.3.7 信号接口
为能使公共广播系统的紧急信号能够在场内播出, 主系统与公共广播系统留有接口。
9.2.3.8 主要设备技术参数
Yamaha MG24/14FX 24路调音台( 进口)

利用该调音台, 可获得24路输入通道, 8编组, 4条立体声线路通道。设备的单声道采用常见的低噪音、 高精度前置放大器, 可获得清晰的放大效果。带有独立的效应总线, 因此可同时利用两个独立效应器增强混音效果。
主要特征和相关技术参数如下:
24输入通道、 8编组低噪音、 高精度的麦克风前置放大器。
单通道幻像电源开关和接插式输入／输出。
3段通道均衡(中心频率扫描)和HPF。
指示灯ON／OFF开关。
单通道输出的可扫描LPF。
对讲输入。
数字音频矩阵( 进口)

在演出设备领域, 高科技的应用催生了更多的新产品和新技术。在音响行业中, 网络技术的应用上取得了很大进展, YAMAHA推出了基于网络技术的新产品DME64N/24N, 以取得在本行业中的技术领先地位。
DME24N可应用在会议室系统、 演播厅、 大型体育馆和演播厅等大型音响系统中, CobraNet兼容性让DME24N具备了前所未有的灵活性和可靠性, 大大减小了工程设计中布线的费用, 系统设计简单快捷, 效率高。就信号路由和系统改造及其扩展能力而言, DME24N与CobraNet技术构成的音频信号网络传输结构都远远超过以往的模拟系统构架和现有不具备网络音频传输能力的数字设备构成的系统。
单台DME24N能够代替一整套标准外部音频处理设备。DME24N最多能够提供24个音频I/O通道, 级联后的DME24N具有更强大的处理能力。除了固定安装, 在大型音乐会等现场扩声使用环境中, 多台DME24N可组合成一个超级多功能多输出的音频矩阵/路由后级处理系统。由于其随机软件DME Designer的快捷编辑能力, 整个系统能够快速地进行重新配置以满足不同的需求。
附带的DME音频系统设计软件( DME Designer) 除了拥有基本的矩阵和混音输出功能以外, 还包括全套动态效果处理模块——均衡器、 压缩器、 扩展器和延时器等, 每一种处理模块又分不同的种类( 比如不同的频段, 频点等, 时值等) 以适用于各种音频处理用途——正规的音响安装、 辅助混音、 扬声器系统控制、 矩阵和系统路由、 多效果处理等。
DME24N的后面板上带有8租模拟输入和输出Euroblock端子。每个端子连接着内置高精度24位/96kHz A/D和D/A转换器以及用于麦克风/线路输入的前置功放。
添加了支持CobraNetTM数字音频网络的16I/O MY16-C卡后, 原有的YAMAHA的YGDAI系列扩展卡能兼容更多种I/O格式。这些卡可与其它兼容CobraNetTM的产品－包括NHB32C网络集线器/网桥以及ACU16C功放控制单元构建强大的音频网络。DME24N可支持1块MY16-C卡。
使用RJ45接口, 最多可连接16台DME24N和ICP1智能控制面板以构成以太网络。加上现在广泛使用的100Base-T CAT5电缆和其它以太网基础设施组件实现了快速、 简便、 高性价比的系统构成。
DME24N带有可兼容多种设备的控制接口。DME24N带有8个I/O,同时带有RS232和RS422串行端口连接控制设备、 电脑, PC上的USB端口、 和与电子乐器, 音序器以及舞台灯光控制器连接的MIDI IN/OUT接口。
DME24N带有大型、 易读的背光液晶显示屏, 以及众多前面板控制器( LED状态指示灯、 数据轮盘和SCENE、 HOME和Utility键) , 使得操作极为简单易学。带耳机音量调节控制的监控耳机插孔属于标准配置。DME24N还带有对应前面板上的8组输入输出端的信号和峰值LED指示灯。
DME24N和ICP1智能控制面板上能够5国语言( 日语、 英语、 法语、 德语和西班牙语) 显示场景和功能键名称。这3个设备都带有用户友好界面, 无论操作者技术水平如何都可实现无误操作。
EV QRX系列演出、 数字电影主扩声全频和低频扬声器( 进口)
EV QRX115/75全频扬声器( 进口)

二路、 高输出全频扬声器
强劲低频伸延至45HZ(-10db)
反射式低频
恒指号角( 向下10度)
钛振膜3”线圈高音
可选双功放大或无源分频工作
梯形扬声器设计
附吊挂硬件
EV QRX118S低频扬声器( 进口)

单18”超低频扬声器
直射管导式设计
高灵敏EVX180B低音单元
强劲36HZ(-10dB)
规格
全频扬声器
低频扬声器
频响( -10dB)
45Hz-15kHz
38Hz-250Hz
频响( -3dB) 带功放
48Hz-18kHz
36Hz-130Hz
推荐高能频率
45Hz(12dB/Oct.)
36Hz
推荐模块( P-系列功放)
m-115
M-118S
灵敏度(
