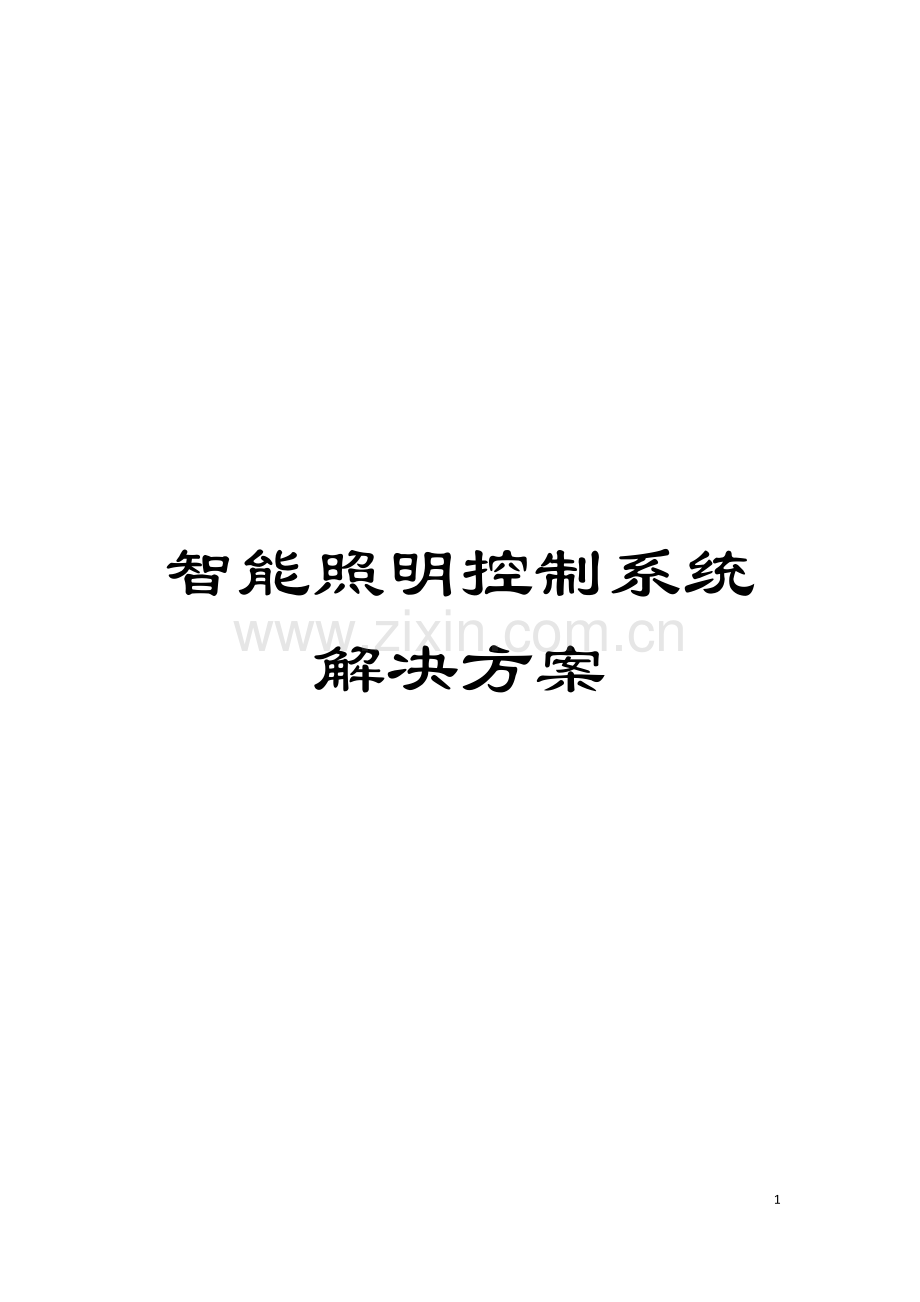

智能照明控制系统解决方案模板.doc

智能照明控制系统解决方案67资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。智能照明控制系统解决方案智能照明控制系统方案介绍( 广州莱安智能开发系统照明控制解决方案) 设计单位: 广州莱安智能化系统开发有限公司网站: 地址: 广州市天河区中山大道建中路11号103用户服务中心: Tel: [phone] 85574638 85698805 85698850联系人: 周先生: 欢迎来电索取详细方案或来电洽谈业务, 免费提供设计方案, 价格实惠 3月1日1概述52项目需求分析73系统结构及安装说明83.1设备清单如下: 83.2照度传感器的安装83.3智能控制模块的安装124智能照明控制系统建议方案134.1商场照明控制134.2影院照明控制154.3应急照明以及与消防系统连动154.4IISFREE与其它系统的联动方式174.4.0与BA或BMS的联动控制174.4.1与中控系统的联动控制( 232接口) 184.4.2与DALI的联动控制194.4.3与DMX512的联动控制204.4.4与MODBUS的联动控制215商场照明控制优势225.1增加了产品安全性能225.2开关控制模块都采用机械自锁继电器225.3电流检测测技术235.4坏灯检测技术245.5过零断开技术245.6通讯总线保护技术255.7调光消除谐波干扰技术266节省能源分析277IISFREE系统核心技术优势307.1模块化设计307.2红外传感器功能307.3中央监控软件318主要设备介绍348.1网关( 4口耦合器) 348.2网桥358.3时钟控制器368.4电源模块378.54路、 6路、 8路继电器388.64路、 6路自锁负载反馈型继电器408.74路、 6路调光器428.8可编程面板438.9彩色触摸屏448.10功能输入模块458.11照度感应器468.12红外动态传感器479照明控制系统的原理及组成部分489.1系统组成图489.2IISFREETLC组成部分509.3工作原理529.3.0命令的传输529.3.1命令的执行5210企业介绍及业绩5311售后服务承诺591 概述亦”节能、 智能科技与美学, 是21世纪建筑业的主题。”现代建筑中照明系统对于能源的消耗已经高达35%, 建筑界已经引入”绿色”照明的概念, 其中心思想是最大限度采用自然光源、 设置时钟自动控制、 采用照度感应和动静传感器等新技术。商业广场环境不但要有足够的工作照明, 更应营造一个舒适的视觉环境, 减少光污染。照明已经成为直接影响工作效率的主要因素之一, 因此, 越来越引起人们的高度重视。做好照明设计, 加强照明控制设计, 已成为商业广场的一个重要内容。同时, 现代电子技术已为我们和工作和管理带来无数的便利。如何让智能化电子技术实实在在的应用到我们的日常工作管理中? 让我们的工作更轻松、 更智能! 让我们的建筑也会随心而变建筑是永恒的, 音乐是流动的, 灯光是多变的! 让灯光自由组合, 自动控制, 将商场变得无限智能、 更加先进! 2 智能照明控制系统: 项目需求分析亦庄创意生活广场作为大量使用灯光的建筑, 对于智能照明的需求具有以下特点: l 灯光耗能量大, 因此对于照明节能的要求较高, 效果要求显著; l 人流量和照明量存在线性比例关系, 人流量越多, 需要打开的光源越多; l 顾客对于灯光有较高的指标要求, 在不同的区域、 不同的场所来设置不同的场景。根据IISFREE公司和本项目业主、 设计单位针对本项目的直接沟通交流, 并结合以往IISFREE在其它商业广场项目实施中的实际经验, 我们对于本项目制作本套解决方案。3 智能照明控制系统: 结构及安装说明3.1 设备清单如下: 序号产 品 名 称型号规格数量单位14路5A调光模块ASF.DM.4.5A台24路16A开关模块ASF.RL.4.16A台36路16A开关模块ASF.RL.6.16A台48路16A开关模块ASF.RL.8.16A台5照度传感器ASF.PS.9个6红外感应器ASF.IR.36个7多功能输入模块ASF.IM. 0台8智能控制面板ASF.IP. 7个9时钟控制器ASF.TM.8台10网桥ASF.CP.2台11系统电源ASF.PW.24V台12总线耦合器ASF.CP.4台13彩色触摸屏ASF.TS.CL7台14中央控制软件 ASF.SW.305000套3.2 照度传感器的安装为了更充分地利用自然光, 我们在商场最高处及透光性最好的地方安装照度传感器。符合IISFREE现场总线的设计要求。安装在室外能够选用防水型照度传感器, 见下图的安装位置: 安装在室内能够选用普通型照度传感器, 见下图的安装位置: 由于RS485总线实行长距离传输(1200米以上), 而且其传输线一般暴露于户外, 因此极易因为雷击等原因引入过电压。而RS485收发器工作电压较低( 5V左右) , 其本身耐压耐压范围也非常窄( -7V+12V) , 一旦过压引入, 就会击穿损坏, 导致通讯中断, 设备无法运行。在有强烈的浪涌能量出现时, 甚至能够看到收发器爆裂, 线路板焦糊的现象, 造成巨大的经济损失。因此, 我们把总线上的容易烧毁通信接口芯片与照度传感器分离, 把通信接口芯片安装在多功能输入模块, 便于安装与维修。多功能输入模块应安装在室内控制面板旁边或是易于安装维修的地方。 下图为照明控制效果图: 下图为根据不同的天气形成的效果图: 晴天阴天雨天阴天雨天3.3 智能照明控制系统: 智能控制模块的安装智能控制模块安装在相应区域的配电箱内, 如下图: 模块采用丁导轨方式安装( 安装简洁方便, 有利于维修) , 模块与模块上下之间的距离保持20cm, 以便强电接线。每个控制模块都需要220V 电源供电。雨天4 智能照明控制系统建议方案网桥路由器局域网网段主控站4.1 商场照明控制商场照明系统都应该是有助于完成某种功能。它应引导顾客进入商场, 把顾客的注意力吸引到商品上, 应能创造舒适的购物环境, 刺激顾客购买欲望, 满足顾客及服务人员店内店外走动时的安全需要。可是, 所有这些功能中, 最重要的一个功能应是: 经过创造一个合适的照明环境, 以尽可能吸引人的方式表现商品。因此对灯光控制的要求也很重要, 照度不均衡会直接影响顾客的心情。商场的照明控制也要强调给客人第一印象, 让客人感到商场的温馨! 我们可根据需要设置大厅的场景如白天营业模式、 节能模式、 夜间营业模式、 深夜模式等, 也可对出入口周围的回路进行场景控制, 指引顾客朝目标出入口方向行走。另外入口处能够利用照度传感器探测外部自然光线来进行变化, 当暴雨天时能够自动打开部分灯光以补充大厅的照度, 当晴天时能够自动关闭部分回路照明, 节约能源。为了让顾客更好地购物, 我公司吸取大量的经验, 对商场大厅灯光控制方式分为: 分区场景控制、 照度感应控制、 红外感应控制、 定时控制等等。下图是商场的示意图: 经过时钟控制模块定时控制, 每天早上8: 00晚上17: 00开启部分公共区域照明, 艺术品等重点照明区域70%, 因为在这个时段进入商场的人比较多, 室外自然光也比较充分。每天晚上17: 00晚上22: 00所有公共区域照明100%( 除应急照明) , 艺术品等重点照明区域100%, 因为在这个时段进入商场的人比较多, 室外自然光几乎没有。每天晚上22: 00次日8: 00这个时段里面, 进入商场的人很少, 因此定时关闭所有普通照明回路以及艺术品等重点照明区域, 将应急照明回路打开, 让商场公共区域保持最低基本照明亮度, 从而达到节能的效果。经过照度传感器感光控制, 靠近室外的照明回路, 根据外界自然光的亮度自动开关控制, 当外界亮度很强时, 靠近室外的回路关闭, 当外界照度不够时, 系统自动开启靠近室外的照明回路, 补充照度。4.2 影院照明控制经过时钟控制模块定时控制, 周1-周5的每天早上8: 00晚上17: 00开启部分大堂区域照明以及部分走廊区域照明, 因为在这个时段进入影院的人比较少。周1至周5的每天晚上17: 00晚上23: 00以及周6周日的8: 00晚上23: 00所有大堂区域及走廊区域照明100%( 除应急照明) , 因为在这个时段进入影院的人比较多。每天晚上23: 00次日8: 00这个时段里面, 进入影院的人很少, 因此定时关闭所有大堂区域普通照明回路以及走廊区域, 将应急照明回路打开, 让影院保持最低基本照明亮度, 从而达到节能的效果。4.3 应急照明以及与消防系统连动与消防报警系统联动有多种方式, 最常见的是采用干接点信号方式, 爱瑟菲系列开关控制模块有三种类型: 普通型开关控制模块、 负载反馈型开关控制模块、 自锁负载反馈型开关控制模块, 其中自锁负载反馈型开关控制模块上自带无源干接点信号端口。普通型和负载反馈型开关控制模块与消防报警联动示意图: 自锁负载反馈型开关控制模块与消防报警联动示意图: 4.4 IISFREE与其它系统的联动方式4.4.0 与BA或BMS的联动控制经过标准的OPC通讯接口协议与BA或BMS进行联动控制。4.4.1 与中控系统的联动控制( 232接口) 经过标准的RS232通讯接口协议与中控系统进行联动控制。4.4.2 与DALI的联动控制4.4.3 与DMX512的联动控制4.4.4 与MODBUS的联动控制5 商场照明控制优势5.1 增加了产品安全性能5.2 开关控制模块都采用机械自锁继电器主要优点: 自锁型继电器平时不消耗电流 由于电感线圈平时不通电, 没有工作电流和工作噪音 没有弹簧机构, 工作寿命长 平时工作状态下几乎不产生热量 体育场、 机场、 车站内部有大量密集的金卤灯、 高压钠灯光源, 大功率气体放电灯有个工作特点, 就是一般要预热10分钟时间, 而且中途熄灭后, 需要5-15分钟才能重新点亮, 要想中途不熄灭, 停电时间不能大于20ms。 可是, 使用智能照明模块后, 4ms切换的EPS系统会导致单片机的重新启动( 1个时钟周期的掉电就会重新复位) , 启动的时间为64ms, 会导致普通继电器的断开和闭合间隔64ms, 从而导致气体放电灯的熄灭。传统继电器结构与自锁继电器结构对比图如下: 5.3 电流检测测技术在智能继电器或者调光器的内部加装电流互感线圈, 能够精确探知每个回路的电流值, 精度为0.1安培。5.4 坏灯检测技术在体育场、 机场内部有大量密集的金卤灯、 高压钠灯光源, 单凭肉眼很难判断是否损坏, 智能照明控制系统能从软件上轻松找到。坏灯检测技术的基础是电流检测技术。 5.5 过零断开技术过零点的概念: 继电器在将要闭合的瞬间, 由于存在一定的电阻( 还未完全吸合) , 因此如果存在的电流, 就会产生很大的热量, 烧蚀继电器触点。 同样, 在继电器断开的瞬间, 如果还存在电压, 会产生电弧, 电弧一直到下一个过零点才会熄灭。电弧同样会减少触点的寿命。 交流电的周期是50赫兹, 即每隔10ms就有一个过零点。建筑中经常需要应付大功率回路, 为了延长继电器的寿命, 将普及归零点断开技术。我们进行10万次的测试, 继电器开关10万次的时候, 使用过零检测技术的继电器完好如新, 可是没有使用这个技术的继电器触点已经严重烧蚀。 5.6 通讯总线保护技术l 实时检测线路电压, 并在主控站显示 l 实时监测总线的短路、 短路情况 l 通讯口隔离技术, 防止电浪涌烧毁通讯芯片 l 抗雷击功能, 防止雷电烧毁通讯芯片 l 对通讯线路采用10/700uS、 4KV雷击模拟测试, 其输出端波形下图所示。从图中能够看出, 10/700uS、 4KV的雷击模拟信号经过保护电路后电压增量为8V, 该电压限制在-7V到+12V的安全范围内。5.7 调光消除谐波干扰技术晶闸管的开关作用, 会导致电源很大的谐波干扰, 经过增加额外的电路, 能够将各高次谐波降低非常的的水平, 如下图所示。6 节省能源分析采用智能照明控制器, 对电源及其它系统进行总控、 Time Schedule定时控制, 场景效果控制, 照度控制, 远程控制。【上下班定时开关灯节能】l 未采用照明控制系统每天需要管理人员提早出发, 一片区域一片区域打开每天物业管理人员上下楼开关灯费时费力, 浪费能源l 采用照明控制系统系统按照预先设置的程序, 不但节能人工成本, 而且准时、 全自动运行v 每天管理人员上班开灯时间为一个小时v 每天管理人员下班关灯时间为一个小时v 平均每个回路每天少运行一个小时v 每回路每天运行10小时计算, 实际节省电力为10%【利用日然光补偿节能】l 未采用照明控制系统每天下午日照充分, 靠窗区域的灯光白白浪费每天中午自动关闭50%灯光l 采用照明控制系统设置照度传感器, 自动跟踪外部自然光线的变换, 打开或关闭临窗灯光回路v 每天光线充分时间为3个小时v 平均每个回路每天少运行1.5个小时v 每回路每天运行10小时计算, 实际节省v 电力为15%【红外感应节能】l 未采用照明控制系统商场需要开启灯光, 离开及没人在的时候容易忘记关闭 每天晚上启动巡检灯光回路l 采用照明控制系统系统按照预先设置的程序, 每隔一定时间电脑巡查所有灯光回路状态, 自动关闭无需使用的回路, 也能够实现人来灯亮, 人走灯灭的节能效果v 每天晚上洗手间、 走廊开启时间为3个小时v 平均每个回路每天少运行2.5个小时v 每回路每天运行10小时计算, 按照30%回路为公共区域回路计算, 实际节省电力为10%【综合节省能源分析】实际节省能源总量为40%实际投资回收期2.5年投资回报分析v 每个额定电流为10A回路的实际负载为3Av 每天每个回路工作10小时, 节省电能为: 220V*3A*10H*40%=2.64度 v 平均每年工作250天, 每度电0.6元人民币计算, 实际每年节省电费396元v 每个智能照明回路投资1000元人民币, 投资回报时间为2.5年7 IISFREE系统核心技术优势 7.1 模块化设计全部采用模块化设计: l 总线上每个设备均为对等设备, 无需专门的主控制器, 各模块就能正常工作; l 各模块内部设置CPU, 可直接处理来自总线的场景命令( 每个模块存储200个场景, 刚好符合标书要求) , 按照场景列表控制各个回路的输出值; l 每个子网经过带RJ45口的网关( 又称总线耦合器) 直接接入以太网, 即成熟又简单; l 全部继电器或小功率调光器、 网关、 网桥、 电源、 232接口模块全部采用国际通用DIN导轨式结构, 能够无限制叠加安置在现有的配电箱内。7.2 红外传感器功能l 外传感器是最新科技的高性能探测器, 由不易老化的超长寿命微波模块, 高精度被动红外探测装置和模糊辑数码核心组成, 外壳采用工程尼龙制作, 造型优美; l 微波与被动红外复合探测, 并经模糊逻辑数码( 专利) 分析, 排除种种普通探测器无法克服的干扰, 只对真实人体移动作出感应, 杜绝误报漏报, 情能远远超出无微波功能的各种红外探测器; l 采用享有专利的全范围精密温度补偿, 无论环境温度如何变化, 探测灵敏始终一致, 没有温度死区( 一般探测器在3240度, 灵敏度大幅度下降, 或在其它温区极易误报) ; l 微波探测稳定可靠, 抗干扰能力强。7.3 中央监控软件l 图形界面应为图形与文字相结合的全中文界面. 界面形象, 功能丰富, 操作方便。l 可对每个模块进行配置l 可统计每个回路的运行时间和开关次数l 可进行坏灯检测( 需要相应型号模块配合) l 对每个模块进行状态监控并报警l 内置OPC 软件模块, 可与BMS 进行集成l 完善的分级用户管理功能l 具有远程编程和管理功能l 能按航班信息资料快速编制照明启停程序。l 能进行整个系统中每一个照明回路的时间程序或逻辑条件动作设定,工作状态显示, 回路电流实时显示。( 需要相应型号模块配合) l 能进行每一个回路开关进行应急锁定, 解锁。l 如果有光源损坏, 回路断电故障, 系统故障, 能实时具体显示及报警。l 能被其它系统方便集成( 如安保、 消防报警系统) , 实现照明回路与其它系统的联动控制。l 照明控制器和服务器能接收BMS 系统发出的统一时钟校时信号。l 主控站, 监视智能照明系统的运行状态, 用于备份数据库, 已备数据库造破坏时进行恢复。l 提供动态画面功能, 可在一个画面上进行所有的编程设定作业以及对系统进行监控。l 提供二次开发工具, 支持平面图设计, 采用拖放方式编辑平面图。l 具有运行时间及历史纪录功能, 并可根据需要灵活设定。l 具有报表功能, 并可根据需要灵活设定。8 智能照明控制系统: 主要设备介绍8.1 网关( 4口耦合器) w 型号: ASF.CP.4w 现场总线和以太网的接口功能w 具有4个总线接口w 总线工作状态指示, 包括总线电压、 短路报警等w 可读取出厂日期w 传输距离: 1.2Kmw 工作环境: -1055, 095%RHw 电源: 220VAC, 50/60Hzw 尺寸: 234mm(W)*88.4mm(H)*70.3mm(D) 8.2 网桥w 型号: ASF.CP.2w 传输距离1.2KMw 子网段之间信号转换装置w 总线电压测量功能w 总线短路报警功能w 兼容总线自愈技术w 工作环境: -1055, 095%RHw 电源: 12-30V DCw 大小: 120mm(W)*86mm(H)*50mm(D)8.3 时钟控制器w 型号: ASF.TM.8w 电压: DC15-30Vw 电流: 200mAw 环境条件: 环境温度: -1045 环境湿度: 20%-90%RHw 最大存储110个日程w 最大存储96个特殊日时间段w 每个日程可一次性发送5个场景w 能够网路同步时钟w 尺寸: 234mm(W)*88.4mm(H)*70.3mm(D)8.4 电源模块w 型号: ASF.PW.24Vw 输出电压: DC1524V( 可调) w 总线输出电流: 2Aw 环境条件: 环境温度: 1045湿度: 20%80%w 对外输出2A电流w 输出电流测量功能, 可在中央软件上读取w 短路保护功能w 尺寸: 234mm(W)*88.4mm(H)*70.3mm(D)8.5 4路、 6路、 8路继电器w 型号: ASF.RL.4.16A ASF.RL.6.16A ASF.RL.8.16Aw 每路最大负载16Aw 故障复位功能w 每个区域可存储128个场景, 场景运行时间0120分钟w 具备多回路顺序延时启动功能w 可存储每一回路开关次数, 闭合时间在EEPROM中, 随时查询按动手开关得时候, 状态会自动返回主控站w 每一场景具备网络开启( Enable) 或关闭( Disable) 功能w 控制回路的工作电压为安全电压DC12V36Vw 尺寸: 234(W)x88.4(H)x70.3(D) /4路、 6路、 8路w 工作环境: -1055, 095%RHw 工作电源: 220V, 50/60Hz8.6 4路、 6路自锁负载反馈型继电器w 型号: ASF.RL.4.20AZSF ASF.RL.6.20AZSFw 每路最大负载20Aw 具备机械自锁继电器装置, 停电切换的状态下可保持继电器开关状态不变w 可测量每回路电流值, 并传送到中央监控电脑, 故障复位功能w 每个区域可存储128个场景, 每个场景下任何一个回路延迟执行时间为655.35秒w 触点寿命10万次w 收到总线场景命令后, 可立即返回执行完成后各回路的实际电流值w 每一场景具备网络开启( Enable) 或关闭( Disable) 功能w 具备过零断开技术w 尺寸: 234(W)x88.4(H)x70.3(D) /4路320(W)x88.4(H)x70.3(D) /6路w 工作环境: -1055, 095%RHw 工作电源: 220V, 50/60Hz8.7 4路、 6路调光器w 型号: ASF.DM.4.5AASF.DM.6.3Aw 4路负载, 每路3Aw 6路负载, 每路2Aw 故障复位功能w 可存储128个场景w 每个回路场景下各个回路的软启动时间为0655.35秒, 延迟时间为0655.35秒w 整个模块能够更改调光曲线w 具备可控硅短路保护功能w 采用高性能的晶体闸流管THYRISTOR( 可控硅) w 调光电流上升时间大于200微妙w 每一场景具备网络开启( Enable) 或关闭( Disable) 功能w 收到总线场景命令后, 可立即返回执行完成后各回路的实际电流值w 工作环境: -1055, 095%RHw 工作电源: 220V AC, 50/60Hzw 尺寸: 234(W)x88.4(H)x70.3(D) /4路320(W)x88.4(H)x70.3(D) /6路8.8 可编程面板w 型号: ASF.IP.7 / 7键面板 ASF.IP.2 / 单联控制面板ASF.IP.4 / 双联控制面板ASF.IP.8 / 四联控制面板w 电压: DC1224Vw 电流: 50mAw 环境条件: 环境温度: -1055工作湿度: 20%80%w 带红外线遥控功能w 每个模块都具有网络开启及关闭功能w 可发送全局场景命令w 每个按键在选择按下发送场景或奇偶次按下发不同场景时, 还可选择实时调光功能w 每个按键都有对应的LED输出, LED灯颜色可选w 每个面板能够设置12组相关场景, 每组20个场景w 每个按键能够设置三种输入方式( 按下发送场景、 奇偶次按下发不同场景按下、 松开发不同场景) 8.9 彩色触摸屏w 型号: ASF.TS.CL4 / 4.3寸彩色触摸屏 ASF.TS.CL7 / 7寸彩色触摸屏w 电压: DC1530Vw 环境条件: 环境温度: 040工作湿度: 20%90%w 亮度可调的背景LCDw 软件和硬件网络ID设定w 基于Windows 平台操作系统w 32bit真彩色w 图形分辨率480272( 4.3寸) w 图形分辨率800480( 7寸) 8.10 功能输入模块w 型号: ASF.IM.0 w 可向传感器提供不同的供电电压, 9V、 12V、 15Vw 输入电压: DC15V30V, 输入电流: 50mAw 输入信号: 开关量输入05V和010V输入w 环境条件: 环境温度: -2055工作湿度: 20%90%w 能够任何型号的传感器配合使用w 接收传感器05V或010V的模拟信号w 接收开关型的传感器信号w 可设定场景延迟发送时间w 网络ID码和设备ID码设定w 无需断电的软复位功能w 可一次性发送三个独立的场景w 可实时读取还有多长时间会发送XX场景w 可读取最后一次的测量值8.11 照度感应器w 型号: ASF.PS.9w 电流: 15mA, 工作电源: 1236V DCw 环境条件: 环境温度: -1060工作湿度: 0%95%w 需要多功能输入模块配合w 组成: 控制器+感应w 种类: 室内/室外/阳台, 室外型防水w 测量范围: 200 Lux( 底照度型) 200 0Lux( 室内型) 0 00Lux( 日光型) w 准确度: 正负7%8.12 红外动态传感器w 型号: ASF.IR.36( 吸顶式) ASF.IR.11( 壁挂式) w 延时范围: 012分钟w 电流: 15mAw 工作电源: 913.5V DCw 环境条件: 环境温度: -1060工作湿度: 0%95%w 需要多功能输入模块配合w 感应方式: 红外+微波复合感应w 覆盖面积: 吸顶式直径79米 壁挂式直径1218米9 照明控制系统的原理及组成部分9.1 系统组成图【术语定义】l 子网: 用于寻址, 每个设备都需要定义一个子网号, 从属于不同子网的设备间通行必须经过专门网关路由中转, 一般一个楼层或一个建筑物内的设备定义为一个子网; l 子网网段: 物理上用一根485总线连接的设备的总和, 一个网段最多接32个设备, 一个子网能够由多个子网网段组成; l 网桥: 由于485总线只能支持1.2公里长度, 当子网网段或子网之间距离较长的时候, 需要用网桥来延长距离; l 网关: 网关的作用有两个, 其一, 能够作为总线耦合器连接多个子网网段, 其二, 能够作为485总线和以太网之间的接口; l 场景控制器: 储存场景用, 连接功率输出模块, 用于功率输出模块和485总线之间的通讯、 命令解释和执行, 12路、 24路大功率输出模块已经内置场景控制器; l 中央管理电脑: 定时器程序设置处理各种信号和警报图形化监控能源管理记录 自动记录所有数据信息和日志l 远程控制: PDA控制、 电话/手机控制、 互联网控制9.2 IISFREETLC组成部分IISFREETLC照明控制系统是由中央监控装置(CCMS: Central Control & Monitoring System), 照明控制器和现场设备所组成的。a. 中央监控装置 -. 电脑系统 -. 显示器 -. 打印机 -. 系统软件: WINTLC -. 通信装置: 直接连入以太网或者网关 -. 电话控制装置: RPHONE -. 不间断电源UPS(Uninterrupted Power Supply)b. 照明控制器 1) 开/关方式的照明控制器 -. DIN导轨和箱体 -. 电源装置 -. 场景控制器 2) 调光控制器 -. DIN导轨和箱体 -. 电源装置 -. 场景控制器c. 现场设备 -. 可编程开关(Program Switch): 2/4/8键+遥控器 -. 照度传感器(Photo Sensor) -. 室内传感器(Occupancy Sensor): 红外和超声波 -. 触摸屏(Touch Screen): 7.7寸彩色液晶9.3 工作原理9.3.0 命令的传输当按下面板按键的时候, 面板上CPU首先测量按压时间的长短, 作出判断。如果判断为按下按键, 则面板把外界信号转化为IISFREETLC3000内部命令, 在总线上广播, 分组格式为: 起始码、 目的地址、 源地址、 命令内容、 参数、 校验码9.3.1 命令的执行目标单元收到相应的命令后, 在本地CPU上做出解释, 并执行本次命令, 比如开灯、 关灯、 亮度调节等。值得注意的是, 目标单元( 继电器、 调光器模块等) 执行命令后会向源单元( 可编程面板、 触摸屏等) 发回一条确认命令( 命令已经执行) , 否则源单元会不断重发命令, 直到目标单元收到并执行命令为止。 10企业介绍及业绩自1994年以来, SEYOUNG 已经成为韩国领先的汽车电子、 家庭自动化系统及照明系统制造商。我们尽最大的努力去满足客户的需求, 把我们的全部精力用于提高产品质量和技术上。SEYOUNG 致力于照明控制系统的研究、 开发及设计制造, 被广泛应用至公共建筑、 体育场、 会展中心、 购物商场、 别墅、 豪宅, 当前在中国已经完成500多个智能照明工程。现在SEYOUNG 已纳入LG公司, 成为该公司一级”家用电器零部件业务部”, 将生产家庭自动化系统、 多氯联苯洗衣机, 冰箱, 电视, 音响系统等。SEYOUNG 照明控制系统以智能照明控制系统 进入中国, 中国总代表处位于广州, 拥有大规模提供智能安全产品的销售、 服务和运营能力, 先后设立5个区域办事处, 为国内客户提供更好的服务。就照明管理系统而言, 它不但要控制照明光源的发光照明场景组合; 而且, 也要考虑到系统运行的经济性、 可靠性、 实用性和智能化程度。 北京奥运会羽毛球馆、 广州耀中广场、 重庆轨道三号线、 广州地铁三号延长线、 宁德火车站、 西安咸阳国际机场、 延安火车站、 西安曲江会展中心、 广州中华国际广场、 广州白云国际会议中心、 广州新白云国际机场、 广州正佳广场、 广州琶洲保利国际广场、 广州大学城、 武汉沃尔玛超市、 天津泰达会所等大型场所均采用爱瑟菲品牌智能照明控制系统, 深受用户好评, 我们还拿到无数个项目使用单位的感谢信。企业近五年国内部分业绩项目名称项目地址合同内容签约日期广州大学城广工图书馆中国广州照明系统 广州华夏大酒店中国广州照明系统 杭州医学院中国杭州照明系统 湖南郴州华天大酒店中国郴州照明系统 广州大学城华南理工大学生活区中国广州照明系统 上海明治制果巧克力糖果厂中国上海照明系统 广州林和西大厦( 耀中广场) 中国广州照明系统 上海GE照明总部展厅中国上海照明系统 上海浦东新区政务办理中心( 上海合作组织会议浦东新区指挥部) 中国上海照明系统 西安咸阳国际机场中国西安照明系统 延安火车站中国西安照明系统 广州白云机场诺富特酒店中国广州照明系统 广州琶洲保利国际广场中国广州照明系统 广州琶洲跨国采购中心中国广州照明系统 广州大学城华南理工大学体育场中国广州照明系统 广州大学城星海音乐学院教学区、 音乐厅中国广州照明系统 广州大学城中心体育场中国广州照明系统 中华国际广场写字楼中国广州照明系统 广州大学城广东外语外贸体育馆中国广州照明系统 广州大学城中山大学体育馆中国广州照明系统 武汉琴台大剧院中国武汉照明系统 北京奥运会羽毛球馆中国北京照明系统 人民南路景观亮化工程中国深圳照明系统 湖南长沙国防科技大学中国武汉照明系统 西安曲江会展中心中国西安照明系统 叶剑英陈列馆中国梅县照明系统 山西花园国际大酒店中国山西照明系统 广州港办公大楼中国广州照明系统 厦门园博园 中国厦门照明系统 厦门索菲特大酒店 中国厦门照明系统 深圳龙岗东方明珠城亮化工程中国深圳照明系统 东莞华尔登酒店中国东莞照明系统 深圳华桥城西湖中国深圳
