软件开发详细设计项目说明指导书.doc

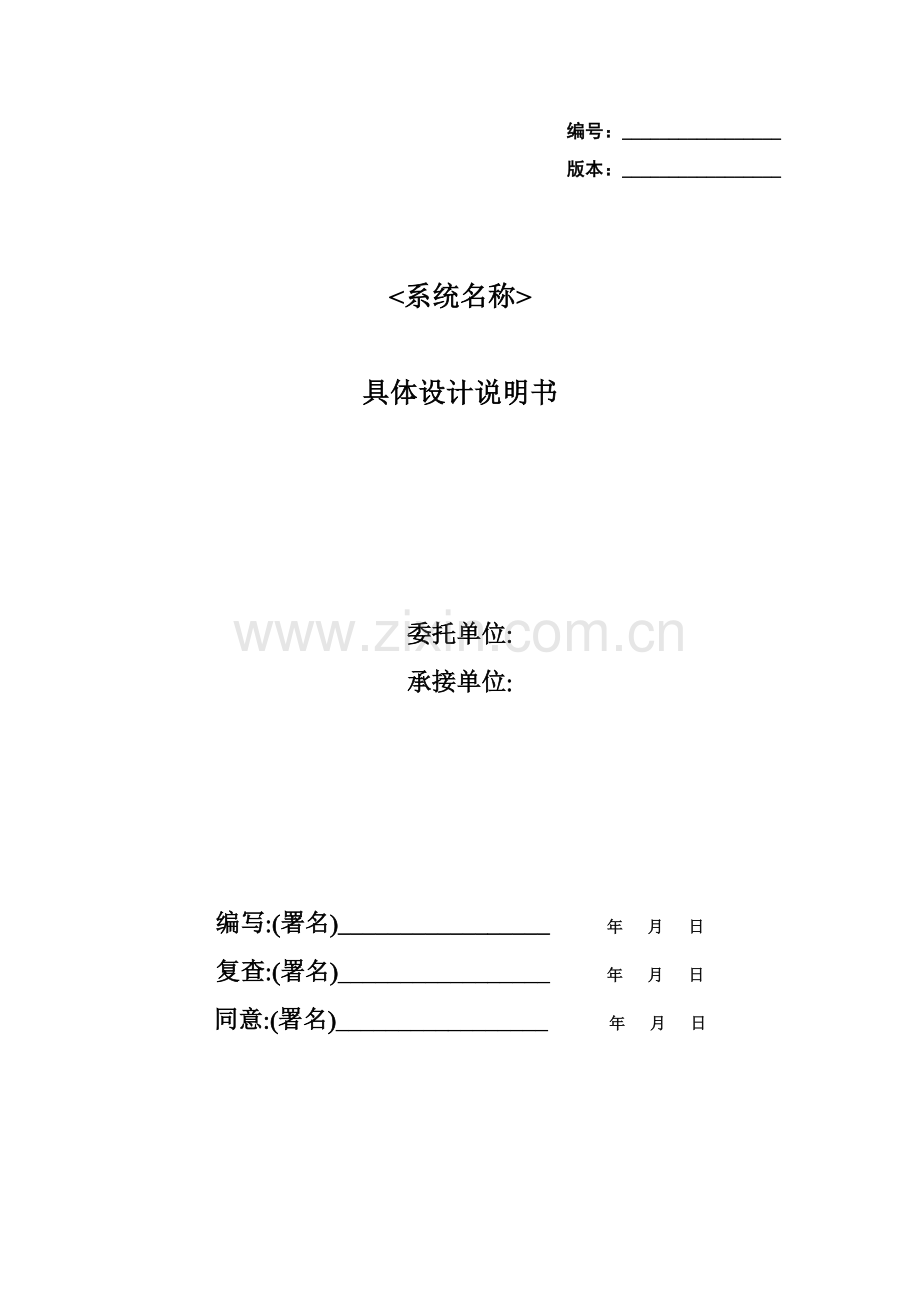

编号：_________________
版本：_________________

<系统名称>

具体设计说明书

委托单位:
承接单位:

编写:(署名)_________________ 年 月 日
复查:(署名)_________________ 年 月 日
同意:(署名)_________________ 年 月 日

目录
第1章 引言 0
1.1 编写目标 0
1.2 系统说明 0
1.3 术 语 0
1.4 参考资料 0
第2章 软件结构 0
2.1 软件结构图 0
2.2 模块子结构图 0
2.3 模块清单 0
第3章 模块设计 0
3.1 模块1 （标识符） 0
3.1.1 模块概述 0
3.1.2 功效和性能（1、功效 2、性能） 0
3.1.2.1 （标识符）功效（ＩＰＯ图） 0
3.1.2.2 性能 0
3.1.3 输入/输出项 0
3.1.3.1 输入项 0
3.1.3.2 输出项 0
3.1.4 数据结构 0
3.1.4.1 全局数据结构 0
3.1.4.2 局部数据结构 0
3.1.5 算法 0
3.1.6 限制条件 0
3.1.7 测试计划 0
3.2 模块2 0

第1章 引言
1.1 编写目标
软件具体设计说明书通常编写目标可直接引用下面一段话： “说明一个软件系统各个层次中每个程序（每个模块或子程序）设计考虑。” 当然，作者可包含部分和问题相关特殊目标，附于上述一段话尾部

1.2 系统说明
任务提出单位：
开发单位：
预期用户：

1.3 术 语
序 号 术 语 说明性定义
＿＿＿＿＿ ＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿

1.4 参考资料
序号
资料名
文件编号
发表日期
出版单位

第2章 软件结构
2.1 软件结构图
它在两个层次上描述软件结构。首先，它包含概要设计阶段给出程序结构，即把概要设计说明书软件结构图移植过来。其次，对应于具体设计阶段模块功效分解任务，而得到模块子结构图，即模块内部结构，这是功效分解结果。这个抽象层次是必需。理由有二：（1）在概要设计阶段，考虑功效”粒度”要粗些，总是忽略一些细节，而在具体设计阶段则必需给出全部细节，这时必会对一些复杂功效深入分解； （2）在设计算法时，会有部分用语方面考虑。如：模块规模要适中，模块单入口单出口等，这么可能对大模块或入口条件太多模作深入细化。
2.2 模块子结构图
模块子结构图只对应于在具体设计阶段被分解模块，而未分解模块无须有对应模块子结构图。子模块清单包含具体设计阶段产生子模块。

(1 模块内部结构图
2、子模块清单）
编 号
子模块名称
子模块标识符
父模块名称

2.3 模块清单
模块清单中包含概要设计阶段产生，还是具体设计阶段产生模块。
编 号
模块名称
模块标识符

第3章 模块设计
3.1 模块1 （标识符）
逐步给出各个层次中每个模块过程设计考虑，既包含概要设计阶段中得到模块，又要包含具体设计阶段得到子模块。对于具体模块，尤其是较低层次模块或子程序，其很多条目标内容往往和它所隶属上一层模块对应条目标内容相同，在这种情况下，只要简单地说明这一点即可。
3.1.1 模块概述
给出对该模块通常情况简明描述，说明本模块属性，如：是否常驻内存，是否子程序，是否可重入，有没有覆盖要求，是否并发等
（1、简明情况 2、模块属性）

3.1.2 功效和性能（1、功效 2、性能）
给出用IPO图表示模块功效，给出对该模块全部性能要求，比如，对精度、灵活性、时间特征和空间特征要求。
3.1.2.1 （标识符）功效（ＩＰＯ图）
输 入
处 理
输 出

3.1.2.2 性能

3.1.3 输入/输出项
给出每项输入/输出数据特征。包含名称、标识符、数据类型和格式，值有效范围，输入/输出数据介质和数据起源等，并给出定义性描述，最好能用类C语言给出类型说明。
（1、输入项 2、输出项）
3.1.3.1 输入项
名称
标识符
类型
介质
起源
描述

3.1.3.2 输出项
名称
标识符
类型
介质
起源
描述

3.1.4 数据结构
数据结构，给出全局和局部数据结构或数据元素（变量）特征。包含名称、标识符、数据类型和格式，值有效范围，是仅仅使用，还是有修改/产生动作等，并给出定义性描述，最好能用类C语言给出类型说明。
（1、全局数据结构 2、局部数据结构）
3.1.4.1 全局数据结构
名称
标识符
类型
使用方法
访问方法
描述

3.1.4.2 局部数据结构
名称
标识符
类型
使用方法
访问方法
描述

3.1.5 算法
算法，具体描述模块算法，具体计算公式和计算步骤，给出合适注释。算法用结构化图式语言表示，推荐三种图式语言：N－S图、PAD图和PDL语言。
（Ｎ－Ｓ 图、ＰＡＤ图或ＰＤＬ语言）

3.1.6 限制条件
限制条件，列出本程序运行中所受到限制条件。
（模块全部限制条件）

3.1.7 测试计划
测试计划，说明本模块单元测试计划，包含输入数据、预期结果、驱动模块和承接模块处理，前置条件。具体要求和格式可参考测试计划文档规范。

（1、驱动模块和承接模块 2、前置条件
3、测试用例 ―― 输入和预期结果）

3.2 模块2
