2023年全国计算机等级考试三级网络技术知识点总汇9版.doc

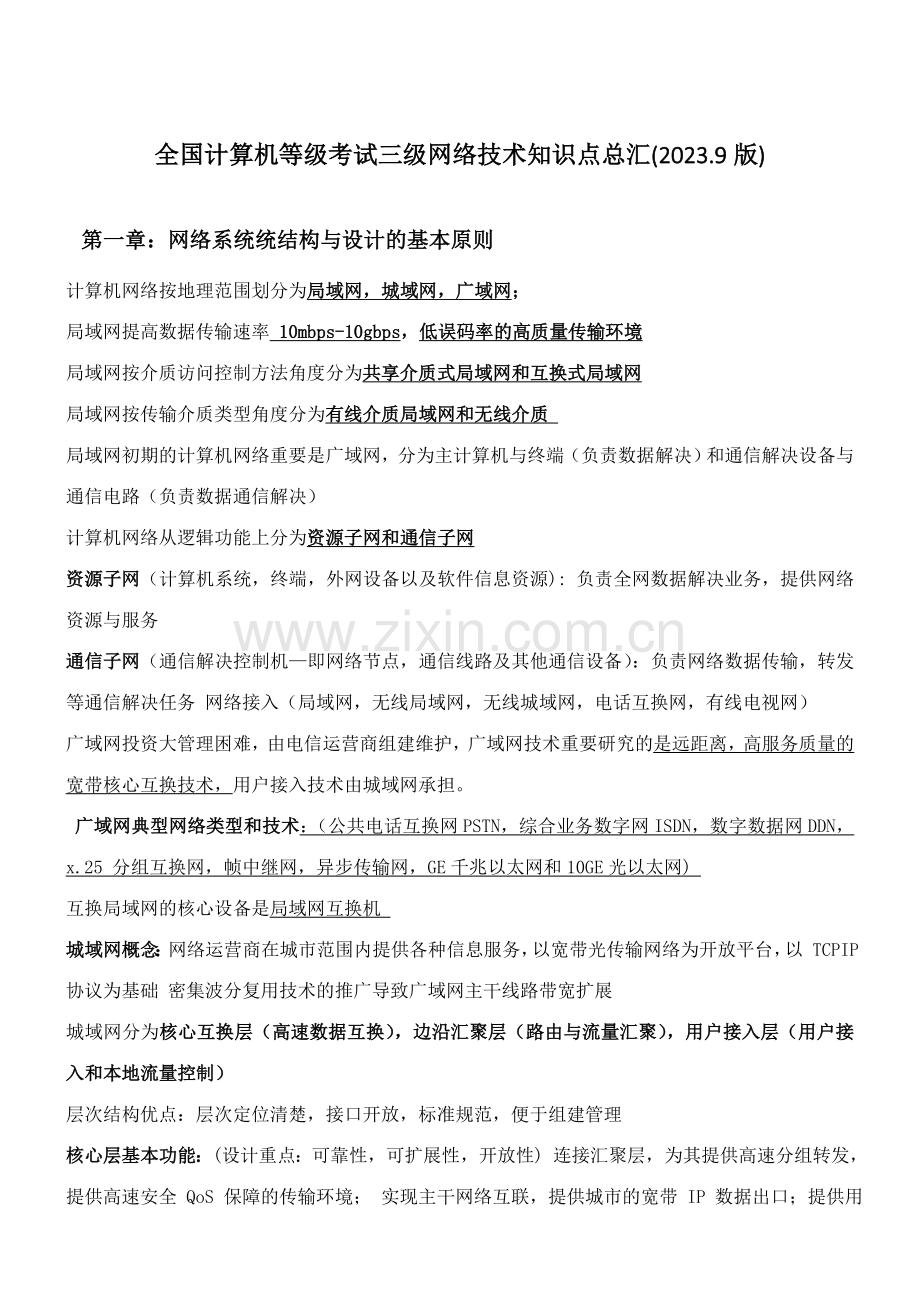

全国计算机等级考试三级网络技术知识点总汇(2023.9版)第一章：网络系统统结构与设计的基本原则计算机网络按地理范围划分为局域网，城域网，广域网；局域网提高数据传输速率 10mbps-10gbps，低误码率的高质量传输环境 局域网按介质访问控制方法角度分为共享介质式局域网和互换式局域网 局域网按传输介质类型角度分为有线介质局域网和无线介质 局域网初期的计算机网络重要是广域网，分为主计算机与终端（负责数据解决）和通信解决设备与通信电路（负责数据通信解决） 计算机网络从逻辑功能上分为资源子网和通信子网 资源子网（计算机系统，终端，外网设备以及软件信息资源): 负责全网数据解决业务，提供网络资源与服务 通信子网（通信解决控制机即网络节点，通信线路及其他通信设备）：负责网络数据传输，转发等通信解决任务 网络接入（局域网，无线局域网，无线城域网，电话互换网，有线电视网）广域网投资大管理困难，由电信运营商组建维护，广域网技术重要研究的是远距离，高服务质量的宽带核心互换技术，用户接入技术由城域网承担。 广域网典型网络类型和技术：（公共电话互换网PSTN，综合业务数字网ISDN，数字数据网DDN，x.25 分组互换网，帧中继网，异步传输网，GE千兆以太网和10GE光以太网) 互换局域网的核心设备是局域网互换机 城域网概念：网络运营商在城市范围内提供各种信息服务，以宽带光传输网络为开放平台，以 TCPIP 协议为基础 密集波分复用技术的推广导致广域网主干线路带宽扩展城域网分为核心互换层（高速数据互换），边沿汇聚层（路由与流量汇聚），用户接入层（用户接入和本地流量控制） 层次结构优点：层次定位清楚，接口开放，标准规范，便于组建管理 核心层基本功能：(设计重点：可靠性，可扩展性，开放性) 连接汇聚层，为其提供高速分组转发，提供高速安全 QoS 保障的传输环境； 实现主干网络互联，提供城市的宽带 IP 数据出口；提供用户访问 INTERNET 需要的路由服务； 汇聚层基本功能： 汇聚接入层用户流量，数据分组传输的汇聚，转发与互换；本地路由过滤流量均衡，QoS 优先管理，安全控制，IP 地址转换，流量整形； 把流量转发到核心层或本地路由解决；组建运营宽带城域网原则：可运营性，可管理性，可赚钱性，可扩展性 管理和运营宽带城域网关键技术：带宽管理，服务质量 QoS，网络管理，用户管理，多业务接入，记录与计费，IP 地址分派与地址转换，网络安全宽带城域网在组建方案中一定要按照电信级运营规定（考虑设备冗余，线路冗余以及系统故障的快速诊断与自我恢复）服务质量 QoS 技术：资源预留，区分服务，多协议标记转换管理带宽城域网 3 种基本方案：带内网络管理，带外网络管理，同时使用带内带外网络管理 带内：运用传统电信网络进行网络管理，运用数据通信网或公共互换电话网拨号，对网络设备进行数据配置。带外：运用 IP 网络及协议进行网络管理，运用网络管理协议建立网络管理系统。对汇聚层及其以上设备采用带外管理，汇聚层一下采用带内管理宽带城域网规定的管理能力表现在电信级的接入管理，业务管理，网络安全 网络安全技术方面需要解决物理安全，网络安全和信息安全。 宽带城域网基本技术与方案（SDH 城域网方案；10GE 城域网方案，基于 ATM 城域网方案）光以太网由多种实现形式，最重要的有 10GE 技术和弹性分组环技术 弹性分组环（RPR）：直接在光纤上高效传输 IP 分组的传输技术 标准：IEEE802.17目前城域网重要拓扑结构：环形结构；核心层有 310 个结点的城域网使用环形结构可以简化光纤配置功能：简化光纤配置；解决网络保护机制与带宽共享问题；提供点到多点业务弹性分组环采用双环结构；RPR 结点最大长度 100km，顺时针为外环，逆时针为内环RPR 技术特点：（带宽运用率高；公平性好；快速保护和恢复能力强；保证服务 质量）用户接入网重要有三类：计算机网络，电信通信网，广播电视网接入网接入方式重要为五类：地面有线通信系统，无线通信和移动通信网，卫星通信网，有线电视网和地面广播电视网 三网融合：计算机网络，电信通信网，电视通信网 用户接入角度：接入技术（有线和无线），接入方式（家庭接入，校园接入，机关与公司人）目前宽带接入技术： 数字用户线 XDSL 技术光纤同轴电缆混合网 HFC 技术光纤接入技术，无线接入技术，局域网技术无线接入分为无线局域网接入，无线城域网接入，无线 Ad hoc 接入 局域网标准：802.3 无线局域网接入：802.11无线城域网：802.16数字用户线 XDSL 又叫 数字用户环路 ，基于电话铜双绞线高速传输技术 技术分类：ADSL 非对称数字用户线速率不对称1.5mbps/64kbps-5.5kmRADSL 速率自适应数字用户线 速率不对称1.5mbps/64kbps-5.5kmHDSL 高比特率数字用户线速率对称 1.544mbps（没有距离影响）VDSL 甚高比特率数字用户线 速率不对 51mbps/64kbps(没有影响)光纤同轴混合网 HFC 是新一代有线电视网 电话拨号上网速度 33.6kbps56.6kbps 有线电视接入宽带，数据传输速率 10mbps36mbps电缆调制解调器 Cable modem 专门为运用有线电视网进行数据传输而设计 上行信道：200kbps-10mbps下行信道： 36mbps 类型：传输方式（双向对称传输和非对称式传输）数据传输方向（单向，双向） 同步方式（同步和异步互换）接入角度（个人 modem 和宽带多用户 modem） 接口角度（外置式，内置式和交互式机顶盒）无源光网络技术（APON）优点 系统稳定可靠 可以适应不同带宽，传输质量的规定与 CATV 相比，每个用户可占用独立带宽不会发生拥塞 接入距离可达 20km30km802.11b 定义直序扩频技术，速率为 1mbps 2mbps 5.5mbps 11mbps 802.11a 提高到 54mbps第二章 ：网络系统总体规划与设计方法网络运营环境重要涉及机房和电源 机房是放置核心路由器，互换机，服务器等核心设备 UPS 系统供电：稳压，备用电源，供电电压智能管理网络操作系统：NT,2023,NETWARE,UNIX,LINUX网络应用软件开发与运营环境：网络数据库管理系统与网络软件开发工具 网络数据库管理系统：Oracle，Sybase，SOL，DB2 网络应用系统：电子商务系统，电子政务系统，远程教育系统，公司管理系统， 校园信息服务系统，部门财务管理系统网络需求调研和系统设计基本原则：共 5 点制定项目建设任务书后，拟定网络信息系统建设任务后，项目承担单位首要任务是网络用户调查和网络工程需求分析 需求分析是设计建设与运营网络系统的关键 网络结点地理位置分布情况：（用户数量及分布的位置；建筑物内部结构情况调查；建筑物群情况调查） 网络需求具体分析：（网络总体需求设计；结构化布线需求设计；网络可用性与 可靠性分析；网络安全性需求分析；网络工程造价分析）结点 2-250可不设计接入层和汇聚层 结点 100-500 可不设计接入层结点 250-5000 一般需要 3 层结构设计 核心层网络一般承担整个网络流量的 40%-60%标准 GE 10GE 层次之间上联带宽：下联带宽一般控制在 1：2010 个互换机，每个有 24 个接口，接口标准是 10/100mbps：那么上联带宽是24*100*10/20 大约是 2gbps 高端路由器(背板大于 40gbps)高端核心路由器：支持 mpls 中端路由器（背板小于 40gbps） 公司级路由器支持 IPX,VINES，QoS VPN 低端路由器（背板小于 40gbps）支持 ADSL PPP 路由器关键技术指标：1：吞吐量（包转发能力）2：背板能力（决定吞吐量）背板：router 输入端和输出端的物理通道 传统路由采用共享背板结构，高性能路由采用互换式结构3：丢包率（衡量 router 超负荷工作性能）4：延时与延时抖动（第一个比特进入路由到该帧最后一个离开路由的时间） 高速路由规定 1518B 的 IP 包，延时小于 1ms5：突发解决能力6：路由表容量（INTERNET 规定执行 BGP 协议的路由要存储十万路由表项，高 速路由应至少支持 25 万）7：服务质量 8：网管能力9：可靠性与可用性路由器冗余：接口冗余，电源冗余，系统板冗余，时钟板冗余，整机设备冗余 热拨插是为了保证路由器的可用性高端路由可靠性：（1） 无端障连续工作时间大于 10 万小时（2） 系统故障恢复时间小于 30 分钟（3） 主备切换时间小于 50 毫秒（4） SDH 和 ATM 接口自动保护切换时间小于 50 毫秒（5） 部件有热拔插备份，线路备份，远程测试诊断（6） 路由系统内不存在单故障点互换机分类：从技术类型（10mbps Ethernet 互换机；fast Ethernet 互换机；1gbps 的 GE 互换机）从内部结构（固定端口互换机；模块化互换机又叫机架式互换 机）500 个结点以上选取公司级互换机300 个结点以下选取部门级互换机100 个结点以下选取工作组级互换机 互换机技术指标：（1） 背板带宽（输入端和输出端得物理通道）（2） 全双工端口带宽（计算：端口数*端口速率*2）（3） 帧转发速率（4） 机箱式互换机的扩张能力（5） 支持 VLAN 能力（基于 MAC 地址，端口，IP 划分） 缓冲区协调不同端口之间的速率匹配网络服务器类型（文献服务器；数据库服务器；Internet 通用服务器；应用服务 器）虚拟盘体分为（专用盘体，公用盘体与共享盘体）共享硬盘服务系统缺陷：dos 命令建立目录；自己维护；不方便系统效率低，安 全性差客户/服务器 工作模式采用两层结构：第一层在客户结点计算机 第二层在数据 库服务器上Internet 通用服务器涉及（DNS 服务器，E-mail 服务器，FTP 服务器，WWW 服 务器，远程通信服务器，代理服务器）基于复杂指令集 CISC 解决器的 Intel 结构的服务器： 优点：通用性好，配置简朴，性能价格比高，第三方软件支持丰富，系统维护方 便 缺陷：CPU 解决能力与系统 I/O 能力较差（不适合作为高并发应用和大型服 务器）基于精简指令集 RISC 结构解决器的服务器与相应 PC 机比：CPU 解决能力提高50%-75%（大型，中型计算机和超级服务器都采用 RISC 结构解决器，操作系统 采用 UNIX）因此采用 RISC 结构解决器的服务器称 UNIX 服务器按网络应用规模划分网络服务器（1） 基础级服务器 1 个 CPU（2） 工作组服务器 1-2 个 CPU（3） 部门级服务器 2-4 个 CPU（4） 公司级服务器 4-8 个 CPU服务器采用相关技术（1） 对称多解决技术 SMP （多 CPU 服务器的负荷均衡）（2） 集群 Cluster（把一组计算机组成共享数据存储空间）（3） 非一致内存访问（NUMA）（结合 SMP Cluster 用于多达 64 个或更多 CPU的服务器）（4） 高性能存储与智能 I/O 技术（取决存取 I/O 速度和磁盘容量）（5） 服务解决器与 INTEL 服务器控制技术（6） 应急管理端口（7） 热拨插技术 网络服务器性能（1） 运算解决能力CPU 内核：执行指令和解决数据一级缓存：为 CPU 直接提供计算机所需要的指令与数据 二级缓存：用于存储控制器，存储器，缓存检索表数据 后端总线：连接 CPU 内核和二级缓存前端总线：互联 CPU 与主机芯片组CPU50%定律：cpu1 比 cpu2 服务器性能提高(M2-M1)/M1*50% M 为主频（2） 磁盘存储能力（磁盘性能参数：主轴转速；内部传输率，单碟容量，平均 巡道时间；缓存）（3） 系统高可用性99.9%-每年停机时间小于等于 8.8 小时 99.99%-每年停机时间小于等于 53 分钟99.999%- 每年停机时间小于等于5 分钟服务器选型的基本原则（1） 根据不同的应用特点选择服务器（2） 根据不同的行业特点选择服务器（3） 根据不同的需求选择服务器的配置网路袭击两种类型：服务袭击和非服务袭击从黑客袭击手段上看分为 8 类：系统入侵类袭击；缓冲区溢出袭击，欺骗类 袭击，拒绝服务类袭击，防火墙袭击，病毒类袭击，木马程序袭击，后门袭击 非服务袭击针对网络层等低层协议进行网络防袭击研究重要解决的问题：（1） 网络也许遭到哪些人的袭击（2） 袭击类型与手段也许有哪些（3） 如何及时检测并报告网络被袭击（4） 如何采用相应的网络安全策略与网络安全防护体系 网络协议的漏洞是当今 Internet 面临的一个严重的安全问题信息传输安全过程的安全威胁（截取信息；窃听信息；篡改信息；伪造信息） 解决来自网络内部的不安全因素必须从技术和管理两个方面入手病毒基本类型划分为 6 种：引导型病毒；可执行文献病毒；宏病毒；混合病毒， 特洛伊木马病毒；Iternet 语言病毒 网络系统安全必须涉及 3 个机制：安全防护机制，安全检测机制，安全恢复机制 网络系统安全设计原则：（1） 全局考虑原则（2） 整体设计的原则（3） 有效性与实用性的原则（4） 等级性原则（5）自主性与可控性原则（6)安全有价原则第三章： IP 地址规划设计技术无类域间路由技术需要在提高 IP 地址运用率和减少主干路由器负荷两个方面取得平衡网络地址转换 NAT 最重要的应用是专用网，虚拟专用网，以及 ISP 为拨号用户 提供的服务NAT 更用应用于 ISP，以节约 IP 地址A 类地址：1.0.0.0-127.255.255.255 可用地址 125 个 网络号 7 位B 类地址：128.0.0.0-191.255.255.255 网络号 14 位C 类地址：192.0.0.0-223.255.255.255 网络号 21 位允许分派主机号 254 个D 类地址：224.0.0.0-239.255.255.255 组播地址E 类地址：240.0.0.0-247.255.255.255 保存直接广播地址：受限广播地址：255.255.255.255网络上特定主机地址： 回送地址：专用地址全局 IP 地址是需要申请的，专用 IP 地址是不需申请的 专用地址：10; 172.16- 172.31 ;192.168.0-192.168.255NAT 方法的局限性（1） 违反 IP 地址结构模型的设计原则（2） 使得 IP 协议从面向无连接变成了面向连接（3） 违反了基本的网络分层结构模型的设计原则（4） 有些应用将 IP 插入正文内容（5） Nat 同时存在对高层协议和安全性的影响问题IP 地址规划基本环节（1） 判断用户对网络与主机数的需求（2） 计算满足用户需求的基本网络地址结构（3） 计算地址掩码（4） 计算网络地址（5） 计算网络广播地址（6） 计算机网络的主机地址CIDR 地址的一个重要的特点：地址聚合和路由聚合能力 规划内部网络地址系统的基本原则（1） 简洁（2） 便于系统的扩展与管理（3） 有效的路由IPv6 地址分为 单播地址；组播地址；多播地址；特殊地址128 位每 16 位一段；000f 可简写为 f 后面的 0 不能省；：只能出现一次Ipv6 不支持子网掩码，它只支持前缀长度表达法第四章：网络路由设计默认路由成为第一跳路由或缺省路由 发送主机的默认路由器又叫做源路由器;目的主机所连接的路由叫做目的路由 路由选择算法参数跳数 ；带宽（指链路的传输速率）；延时（源结点到目的结点所花费时间）； 负载（单位时间通过线路或路由的通信量）；可靠性（传输过程的误码率）；开销（传输花费）与链路带宽有关路由选择的核心：路由选择算法 算法特点：（1） 算法必须是对的，稳定和公平的（2） 算法应当尽量简朴（3） 算法必须可以适应网络拓扑和通信量的变化（4） 算法应当是最佳的路由选择算法分类: 静态路由选择算法（非适应路由选择算法）特点：简朴开销小，但不能及时适应 网络状态的变化 动态路由选择算法（自适应路由选择算法）特点：较好适应网络状态的变化，但 实现复杂，开销大一个自治系统最重要的特点就是它有权决定在本系统内应采用何种路由选择协议路由选择协议：内部网关协议 IGP（涉及路由信息协议 RIP，开放最短途径优先 协议 OSPF）；外部网关协议 EGP（重要是 BGP）RIP 是内部网关协议使用得最广泛的一种协议；特点：协议简朴，适合小的自治 系统，跳数小于 15OSPF 特点:1. OSPF 使用分布式链路状态协议（RIP 使用距离向量协议）2. OSPF 规定路由发送本路由与哪些路由相邻和链路状态度量的信息（RIP 和 OSPF都采用最短途径优先的指导思想，只是算法不同）3. OSPF 规定当链路状态发生变化时用洪泛法向所有路由发送此信息（RIP 仅向相 邻路由发送信息）4. OSPF 使得所有路由建立链路数据库即全网拓扑结构（RIP 不知道全网拓扑） OSPF 将一个自治系统划分若干个小的区域，为拉合用大网络，收敛更快。每个 区域路由不超过 200 个区域好处：洪泛法局限在区域，区域内部路由只知道内部全网拓扑，却不知道其他区域拓扑 主干区域内部的路由器叫主干路由器（涉及区域边界路由和自治系统边界路由） BGP 路由选择协议的四种分组 打开分组；更新分组（是核心）；保活分组；告知分组；第五章：局域网技术互换机采用采用两种转发方式技术：快捷互换方式和存储转发互换方式 虚拟局域网 VLAN 组网定义方法：（互换机端标语定义；MAC 地址定义；网络层地址定义；基于 IP 广播组） 综合布线特点：（兼容性；开放性；灵活性；可靠性；先进性；经济性） 综合布线系统组成：（工作区子系统；水平子系统；干线子系统；设备间子系统；管理子系统；建筑物群子系统）综合布线系统标准：（1） ANSI/TIA/EIA 568-A（2） TIA/EIA-568-B.1 TIA/EIA-568-B.2TIA/EIA-568-B.3（3） ISO/IEC 11801（4） GB/T 50311-2023GB/T50312-2023IEEE802.3 10-BASE-5 表达以太网 10mbps 基带传输使用粗同轴电缆，最大长度=500mIEEE802.3 10-BASE-2200mIEEE802.3 10-BASE-T使用双绞线快速以太网 提高到 100mbpsIEEE802.3U 100-BASE-TX最大长度=100MIEEE802.3U 100-BASE-T4针对建筑物以及按结构化布线IEEE802.3U 100-BASE-FX使用 2 条光纤 最大长度=425M支持全双工模式的快速以太网的拓扑构型一定是星形 自动协商功能是为链路两端的设备选择 10/100mbps 与半双工/全双工模式中共有的高性能工作模式，并在链路本地设备与远端设备之间激活链路；自动协商功能只能用于使用双绞线的以太网，并且规定过程需要 500ms 内完毕中继器工作在物理层，不涉及帧结构，中继器不属于网络互联设备10-BASE-5 协议中，规定最多可以使用 4 个中继器，连接 3 个缆段，网络中两个 结点的最大距离为 2800m集线器特点：（1） 以太网是典型的总线型结构（2） 工作在物理层 执行 CSMA/CD 介质访问控制方法（3） 多端口 网桥在数据链路层完毕数据帧接受，转发与地址过滤功能，实现多个局域网的数据互换透明网桥 IEEE 802.1D 特点：（1） 每个网桥自己进行路由选择，局域网各结点不负责路由选择，网桥对互联 局域网各结点是透明（2） 一般用于两个 MAC 层协议相同的网段之间的互联透明网桥使用了生成树算法 评价网桥性能参数重要是：帧过滤速率，帧转发速率按照国际标准，综合布线采用的重要连接部件分为建筑物群配线架(CD); 大楼主配线架（BD）；楼层配线架（FD），转接点（TP）和通信引出端(TO)，TO 到 FD 之间的水平线缆最大长度不应超过 90m；设备间室温应保持在 10 度到 27 度 相对湿度保持在 30%-80%第六章：互换机及其配置局域网互换机基本功能：（1） 建立和维护一个表达 MAC 地址与互换机端口相应关系的互换表（2） 发送结点和接受结点之间建立一条虚连接（3） 完毕数据帧的转发或过滤显示互换机命令： 大中型互换机：show cam dunamic 小型互换机：show mac-address-table互换机的互换结构（1） 软件执行互换结构(把数据帧由串行代码转换成并行代码)特点：互换速度慢，互换机堆叠困难，互换机端口较多导致性能下降（2） 矩阵互换结构（完全由硬件完毕，由输入，输出，互换矩阵和控制解决） 特点：互换速度快，延时小，结构紧凑，矩阵互换实现相对简朴，不易扩 展，不利于管理（3） 总线互换结构（时分多路复用技术）特点：性能好，便于堆叠扩展，易实现帧广播和监控管理，易实现多个输入对一个输出的帧传送的特点。 应用广泛（4） 共享存储器互换结构（无背板）特点：结构简朴，易实现适合小互换机采用互换机有静态互换和动态互换两种方式，动态互换模式有存储转发和直通，直通互换模式又有快速转发互换和碎片丢弃互换总结说有 3 模式：快速转发（通常也称直通互换模式，不提供检错纠错，适合小型互换机采用）碎片丢失（又称无分段模式，提前过滤冲突碎片，提高宽带运用率）存储转发（延时大，速度慢，可靠性高，可检错纠错，最为广泛应用）堆叠互换机：2-10gbps 6-8 个堆叠数量 有达 16 个的 箱体模块化互换机：2-20 个VLAN 技术特性： 工作在数据链路层每个 VLAN 都是一个独立的逻辑网段，一个独立的广播域VLAN 之间不能直接通信，必须通过第三层路由功能完毕VLAN 标记，vlan id 用 12 位 bit 表达，支持 4096 个 vlan ；1-1005 是标准范围，其 中 1-1000 是用于以太网互换机之间实现 trunk 功能，必须遵守相同的 vlan 协议，如思科 isl划分 vlan（1） 基于端口划分（静态划分，最通用）（2） 基于 mac 地址（动态的划分）（3） 第三层协议类型或地址互换机配置duplex auto/full/half 配置端口通信方式 speed 10/100speed auto端口传输速率 VTP 实现 VLAN 的单一管理 Switch(config)#vtp domain todd设立域名 Switch(config)#vtp password aaaSwitch(config)#vtp mode client /server/transparent虚拟局域网 VLAN 查看VLAN 命令 Switch#show vlan 创建 VLAN Switch#config t Switch(config)#vlan 2Switch(config-vlan)#exSwitch(config)#interface range fastEthernet 0/11 - 24Switch(config-if-range)#switchport access vlan 2 建立，修改： vlan 1000 name vlan1000删除：no vlan 1000 vlan interface f0/1switchport access vlan 1000 Switch(config)#interface vlan 1Switch(config-if)#ip address 192.168.0.100 255.255.255.0Switch(config-if)#no shSwitch(config-if)#exitSwitch(config)#ip default-gateway 192.168.0.1Switch(config)#enable password aaa Switch(config)#line vty 0 4 Switch(config)#line vty 0 15Switch(config-line)#password aaaSwitch(config-line)#loginVLAN TrunkSwitch(config-if)#switchport mode trunkRouter(config)#interface gigabitEthernet 6/0Router(config-if)#no shRouter(config)#interface gigabitEthernet 6/0.1Router(config-subif)#encapsulation dot1Q 1Router(config-subif)#ip address 192.168.0.1 255.255.255.0带路由模块的互换机实现 VLAN 间路由 两台互换机配置 trunk：Conf tInterface f0/0Switchport mode trunkSwitchport trunk encapsulation dot1q/islSwitchport trunk allowed vlan 1,4Switchport trunk allowed vlan 1-4Switchport trunk allowed except vlan 1-2生成树（STP）Spanning-tree vlan 2No spanning-tree vlan 2 打开与关闭树Spanning-tree vlan 2 root primary 设立主 root根网桥Spanning-tree vlan 3 root secondary 设立备份 root备份网桥Spanning-tree vlan 3 priority 8192 设立优先级（0，4096，8192.。 到 61440） 配置可选功能：Spanning-tree backbonefast(不是连接 本互换机的链路失效时)30 秒 Spanning-tree uplinkfast (连接本互换机链路失效1-5 分钟 Spanning-tree uplinkfast max-update-rate (0-32023)Spanning-tree portfast defaultSpanning-tree portfast bpdufilter default第七章：路由器的原理及配置Internet 就是用路由器加专线的方法连接了成千上万个网络而构成的 路由选择的核心就是拟定下一跳路由器的 IP 地址 路由表是路由选择的核心路由表重要内容：目的网络地址，下一跳路由器地址和目的端口等信息，缺省路 由信息分组转发通常称分组互换 缺省路由又称缺省网关，一般路由器的缺省网关是指向连往 Internet 出口的路由器几种路由协议管理距离：直接连接：0 静态路由：1 外部 BGP：20 内部 EIGRP：90 IGRP：100 OSPF：110 RIP:120 外部 EIGRP：170 内部 BGP：200 未知：255路由配置常用命令Router#write memory 保存到路由器的 NVRAM 中 Router#write network tftp保存到 tftp 服务器 Router#write erase 删除路由器所有配置show interface 查看路由器的接口show running-config 查看路由的配置 密码 接口 IP 地址 ACL NATshow version 查看路由器版本 配置寄存器的值show ip route 查看路由表show ip protocal 查看路由器运营的动态路由协议config t Router(config)# Router(config)#hostname Router1Router1(config)#enable password aaaRouter1(config)#enable secret aaaa配置 Telnet 密码 TCP 23Router1(config)#line vty 0 4Router1(config-line)#password aaa 设立 Telnet 密码Router1(config-line)#login 规定必须登录Telnet 假如不需要密码执行以下命令Router1(config)#line vty 0 4Router1(config-line)#no loginRouter1(config-line)#no password配置路由器接口 IP 地址Router1(config)#interface fastEthernet 0/0Router1(config-if)#ip address 192.168.0.1 255.255.255.0Router1(config-if)#no shRouter1(config)#interface serial 2/0Router1(config-if)#clock rate 64000在 DCE 端配置时钟频率Router1(config-if)#ip address 10.0.0.1 255.255.255.0Router1(config-if)#no sh管理 Cisco 互联网络路由器的结构：中央解决器 CPU; 内存 MENORY；存储器 Storage ；接口：INTERFACE内存:RAM-相称于计算机的内存;配置路由器的设立默认是-RAM ;NVRAM -相称于硬盘存放;ROM-相称于计算机的 BIOS , 不能删除 存放 Bootstarp POST 微型 IOSFlash-存放 IOS 路由器工作模式（用户模式；特权模式；设立模式；全局配置模式；其他配置模式；RXBOOT 模式解析主机名Router(config)#ip host Router0 172.16.5.1Router#telnet Router0网络排错ipconfig /all查看计算机的 IP 配置，涉及 IP 地址，子网掩码、网关 DNS 服务 器设立ping 网关 IP 地址ping 202.99.160.68 or 202.99.168.8 测试到 Internet 的网络层是否通ping .net 域名是否能解析成 IP 地址telnet .net 80 测试应用层是否畅通 23 默认端口pathping .net 跟踪数据包途径和计算丢包情况tracert ip 类似与计算机上的 pathping可以跟踪数据包途径不计算机丢包情况静态路由管理员告诉路由器到各个网段如何转发Router(config)#ip route 192.168.6.0 255.255.255.0 192.168.1.2 ？（可以更改管理距离 AD）动态路由路由器自己来学习到各个网段如何转发 静态路由不能自动根据网络变换而变化规模小没有环在计算机上添加路由表route add 192.168.2.0 mask 255.255.255.0 192.168.1.2 添加路由表route print 显示计算机上的路由表netstat -r动态路由网络规模较大 or 具有网状结构的网络RIP 周期性广播路由表 30 秒 度量值是跳数 15 跳 16 跳认为不可到达RIPv1广播传播路由信息 支持等长子网 不支持变长子网和不连续子网RIPv2多播传播路由信息 支持变长子网 和 不连续子网（关闭自动汇总）传播 路由信息中包含了子网掩码信息EIGRP 相称于 RIPv2 支持变长子网 关掉汇总，支持不连续子网。Router#config tRouter(config)#router ripRouter(config-router)#network 172.16.0.0Router(config-router)#network 10.0.0.0Router(config-router)#version 2Router(config-router)#no auto-summaryRouter#show ip protocols 显示配置的所有动态路由协议OSPF 路由表由路由根据链路状态数据库算出来的，不出现环路，路由器之间更新的是链路状态，度量值带宽。触发式更新。路由器三个表: 邻居表，链路状态表，路由表特性:有地区和自制系统组成 最小化路由更新流量 可扩展支持变长子网跳数不受限 标准 开放的标准OSPF 配置:Router(config)#router ospf 110 进程号Router(config-router)#network 172.16.0.0 0.0.255.255 area 0区域号 只有同一个区域的接口才干互换链路状态信息Router(config-router)#network 172.16.0.1 0.0.0.0 area 0查看路由表show ip route查看链路状态数据库: Router#show ip ospf databases 查看邻居:Router#show ip ospf neighbor更改 DR BDR 选举优先级:Router(config-if)#ip ospf priority 2DHCP 配置：Discover（broadcast）-offer（unicast）-request（broadcast）-pack（unicast）RouterenableRouter#configure terminalE
