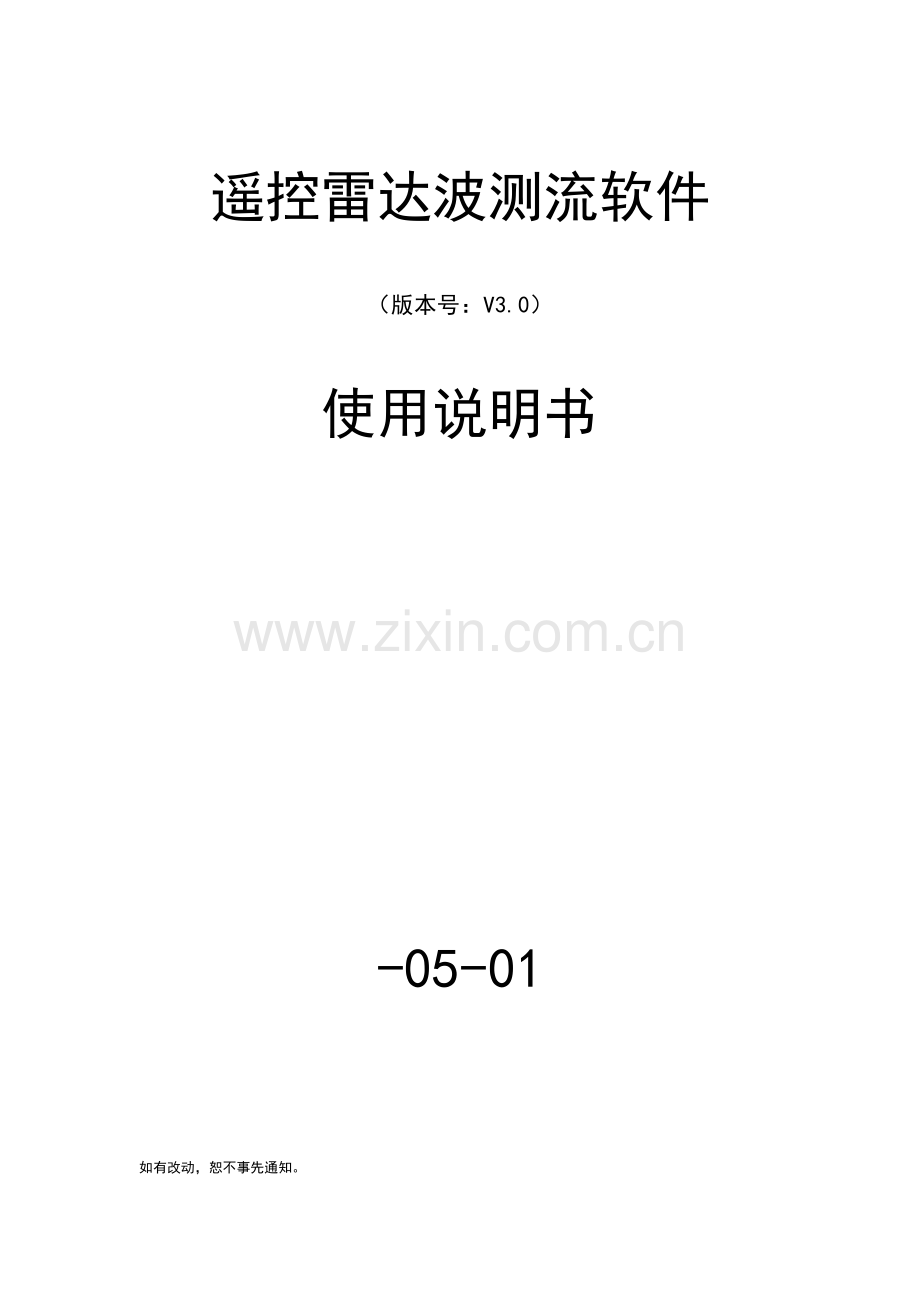

雷达波无线测流系统软件使用说明指导书.doc

遥控雷达波测流软件（版本号：V3.0）使用说明书-05-01如有改动，恕不事先通知。目 录1 软件介绍及安装11.1软件介绍11.1.1 软件运行基础条件11.1.2 新增功效21.1.3 相关数据精度21.2 软件安装31.3 附加数据库82. 操作界面132.1 标题栏142.2 菜单栏142.3 测流显示区142.4 测流数据192.5 测流控制区202.6 起点距控制区232.7 状态栏243. 菜单栏243.1 设备（D）253.1.1 定位(L)253.1.2 测速（T）263.1.3 停止（N）263.1.4 起点距重置263.1.5 返回停泊点273.1.6 运行速度设定273.1.7 雷达角度设置283.1.8 停泊点重置293.1.9 电机参数设置293.1.10 电池报警电压313.1.11 仪器匹配323.1.12 退出（Q）333.2 通讯（C）333.3 设置（S）343.3.1 水位设置353.3.2 测次自动编号363.3.3 设置垂线363.3.4 删除垂线383.3.5 测速时间383.3.6 测流方向393.3.7 断面运行参数393.3.8 保留垂线设置423.3.9 读入垂线设置423.3.10 测速相关参数433.3.11 模式（M）443.3.12 图示背景色443.3.13 图示边界测流区间453.4 快速操作（F）453.5 数据（T）463.5.1 保留到数据库463.5.2 另存为473.5.3 导出EXCEL表格473.5.4 打印预览473.5.5 打印报表473.5.6 测流数据查询473.5.7 读入测次483.5.8 数据合并493.5.9 查看流速数据503.5.10 删除测流数据503.5.11 测站管理503.5.12 操作人员管理513.5.13 雷达流速仪管理523.5.14 断面管理533.6 帮助（H）554 测流564.1 概述564.1.1 雷达测速基础原理564.1.2 雷达波测流流量计算574.1.3 遥控雷达波测流软件中水文相关术语574.2 测流通常步骤604.3 测流快速入门第一份流量634.4 便捷操作704.4.1 同一断面测流704.4.2 多水道断面垂线设置704.4.3 重测和返测724.4.4 其它724.5 测流操作说明724.5.1 准备工作724.5.2 相关数据和水位统计734.5.3 数据输入和保留734.5.4 测流745 注意事项74附录一 文本格式测流数据75附录二 断面高程数据文件761 软件介绍及安装1.1软件介绍遥控雷达波测流软件(V3.0)，英文缩写AFS（Auto Flow measurement System），图标为，是为雷达波无线测流系统开发基于Windows操作系统专用软件，和雷达波测流仪配合可实现水文全自动测流（一键测流）。软件含有以下功效： 流速仪自由定位或按预设垂线定位； 雷达测速数据自动采集、存放、处理； 流量自动计算及报表生成、打印。注意：实现全部功效需要雷达波无线测流仪支持。1.1.1 软件运行基础条件1）硬件最低条件：CPU主频：1.0GHz内存：2G硬盘空间：10G；显示器分辩率：1360*768最少有一个USB2.0接口2）操作系统 Windows 7/Windows 8等32位及64位操作系统。3）其它软件 SQL Server Express（也可选择其它更高版本） Excel （可选，导出报表用）1.1.2 新增功效 遥控雷达波测流软件V3.0有以下重大改善：）增加了数据库存放测流原始数据及多种管理数据；）简化了基础操作，测流愈加快捷；）增强了断面编辑及垂线设置功效，可处理复杂断面；）全新操作界面和动画图示，愈加直观明了。1.1.3 相关数据精度 软件中各项要素计算取用精度和单位按水文资料整编规范 SL 247-要求进行。取用精度后一位数字按“4舍6入， 5后有非零尾数则进，如无非零尾数则奇进偶舍”标准处理。起 点 距：用户可选择 1）大于100m,记至1m，小于100m则记到0.1m ；2）全部记到0.1m水 深：大于100m,记至1m；小于100m,大于5m 记至0.1m；小于5m 记至0.01m水 面 宽：取三位有效数字，大于5m 小数不过一位，小于5m 小数不过二位；最大取值为9990水 位： 记至0.01m河底高程： 记至0.01m流 速：大于1m/s,取三位有效数字; 小于1m/s,取二位有效数字 小数不过三位断面面积：取三位有效数字，小数不过二位；最大取值为999000断面流量：取三位有效数字，小数不过三位；最大取值为999000测速时间：记为 HH:mm（小时:分钟）水面系数，水边系数：取1位（第2位为0）或两位小数（第2位不为0）1.2 软件安装双击setup（图1.1）,弹出Radar-InstallShield Wizard对话框，进入雷达波无线测流系统软件V3.0安装向导(图1.2)。图1.1开启雷达波无线测流系统软件V3.0安装向导后，接下来安装过程以下：1）在Radar-InstallShield Wizard对话框中，单击“安装”（图1.2），开始安装Microsoft.NET Framewok 4.5 Full(假如您电脑已安装过Microsoft.NET Framewok 4.5 Full，则会跳过直接进入第三步)。在整个安装过程中，单击“取消”则会退出安装程序，返回操作系统。图1.22）等候程序安装，安装进程以下所表示。安装过程中如碰到软件管家和安全卫士等阻止时请“许可”，碰到管理员权限请求时请选择“是”。图1.3图1.43）待对话框中出现“欢迎使用Radar InstallShield Wizard ”（图1.5）,单击“下一步”继续安装进程。图1.54）待对话框中出现“已做好安装程序准备”时（图1.6），单击“安装”继续安装进程。图1.65）等候程序安装，如碰到管理员权限请求时，请选择“是”。图1.76）待对话框中出现InstallShield Wizard 完成,单击“完成”结束安装。图1.81.3 附加数据库软件安装完成后还需要完成附加数据库。注意：附加数据库需要在您计算机中已成功安装了SQL Server Express和SQL Server Management Studio 软件或更高版本。数据库附加完成后能够卸载SQL Server Management Studio 。 1） 在流速仪软件安装U盘中找到DB文件夹并将其中两个文件(图1.10)，复制这两个文件到C:Program FilesMicrosoft SQL ServerMSSQL10.SQLEXPRESS MSSQLDATA 文件夹下（图1.11）。也能够复制到其它位置（详见步骤4）。图1.10图1.11 提醒：C:Program FilesMicrosoft SQL ServerMSSQL10.SQLEXPRESS MSSQLDATA是SQL Server默认数据库文件夹。考虑到测流数据安全性提议用户将数据库拷贝到非系统盘其它目录下。 2）在计算机开始菜单中找到SQL Server Management Studio并打开,在下图（图1.12）对话框中依据图示所选：服务器类型选择数据库引擎，服务器名称选择*SQLEXPRESS,身份验证选择Windows身份认证。单击“连接（C）”进入数据库管理界面（图1.13）。图1.12 3）在对象管理器中右击数据库，在弹出菜单中选择附加（图1.13），在弹出对话框（图1.14）中单击“添加”按钮。图1.13图1.14 4）在弹出“定位数据库文件”对话框中，根据第一步中路径（C:Program FilesMicrosoft SQL ServerMSSQL10.SQLEXPRESS MSSQLDATA）找到并单击选择DB_AFS.mdf文件（图1.15），单击“确定”按钮（假如您在第一个步骤中将文件复制到了其它位置，请选择您正确路径找到并单击选择DB_AFS.mdf文件，单击“确定”按钮）。 提醒：假如碰到错误提醒（图1.16），找到要附加数据库文件，右键点击文件名，在弹出菜单中选属性 -安全，单击“编辑”按钮（图1.17）。依次选择“组或用户名”，将全部“组或用户名”权限改为“完全控制”（图1.18）。然后再进行第四步操作。图1.15图 1.16图 1.17图 1.18 5）继续单击“确定”按钮（图1.19），完成数据库添加，单击桌面上“AFS”快捷图标即可开启雷达波无线测流软件。图1.192. 操作界面软件操作主界面以下图所表示：图2.1 主界面标题栏；菜单栏；测流显示区选择栏；测流显示区；测流数据区；测次信息栏；测速控制区；起点距控制区；状态栏注意：主窗口大小固定为1366 X768，请设置显示器分辨率不低于此值。为了取得很好显示效果，提议在可能情况下将分辨率设置为此值或靠近此值。2.1 标题栏标题栏左端显示软件名称“遥控雷达波测流”和软件图标 ，标题栏右端是窗口控制按钮，其中“最小化”、“关闭”按钮功效正常。“最大化”按钮屏蔽，且在程序运行过程中不能经过鼠标拖动修改窗口大小。程序退出前如有未保留测速数据会弹出对话框提醒操作人员提醒：如要关闭程序，也可选择菜单“设备（D）”-“退出(Q)”。2.2 菜单栏菜单操作详见第三章。2.3 测流显示区测流显示区为“测流图示”及“具体结果”两个页面，可经过鼠标点击切换。图2.2 测流图示单击测流显示区左上端“测流图示”可将显示区切换到测流图示界面（图2.2所表示），测流图示界面中显示了断面结构、水位参数、起点距参数、雷达测流仪位置和停泊点（图中三角红旗位置为停泊点），还能够在测流过程中自动绘制流速分布曲线（图中粉红色线条为流速分布曲线）。水面宽和流量显示在图示窗口左上角或右上角。具体显示位置取决于停泊点，如停泊点在左，则显示在右上角，停泊点在右，则显示在左上角。假如不能确定具体值，将显示0.0。测流图示窗口中蓝色图框上边缘代表钢丝绳，钢丝绳上悬挂雷达流速仪，流速仪位置在测流图示区随起点距实时动画更新，超出一定范围后，不再移动，但实时起点距仍更新。当流速仪运动时，流速仪红、蓝两色闪烁显示。图2.3 快速定位在断面图上标示有垂线，用文字标示各垂线号及起点距，并经过颜色和线型区分不一样垂线，对应关系以下：水边蓝色粗虚线不测速垂线灰色细虚线未测速垂线绿色细实线已测速垂线绿色粗实线提醒：测流图示区快速操作u 在流速仪箱体上单击并按下鼠标，伴随鼠标左右移动将显示一个虚线表示流速仪，释放鼠标将虚流速仪位置设定为目标起点距。u 双击目标位置虚流速仪箱体，可将雷达流速仪快速定位到目标位置（图2.3）。u 双击图示区中流速仪箱体，将在目前位置进行测速。u 双击停泊点三角旗，可设置目前起点距为停泊点。u 当许可手动调整水位时，用户能够直接在测流图示中上下拖动水位线进行水位调整（拖动水位线右侧将进行粗调，拖动左侧将进行微调）。在测流显示区左上方单击“具体结果”（图2.4所表示），能够查看具体测流结果。图2.4 具体结果此界面分为施测、断面、流速仪、施测时间、气象、按钮、流量计算数据、水位统计等部分。施测施测人员只能从下拉框中选择不能输入，在“全部人员”打勾时下拉框中显示是全部数据库中人员，不打勾则只是站中人员（图2.4）。提醒： 相关操作人员输入及管理请参考3.5.12节。断面断面选择在测次信息栏中按站-断面名称确定选择（图2.1），选择新断面后系统自动调入时间最近高程数据，如欲使用其它高程数据，请从高程数据下拉列表中选择。许可用户输入水边系数，水边系数是按起点距大小区分。新输入水边系数在下一次计算流量时使用，假如在全部垂线流速测量完成后修改水边系数，请点击主界面中“计算”按钮，重新计算流量。提醒：相关断面及高程数据输入管理请参考3.5.14节。流速仪流速仪只能按牌号进行选择。请确保所选流速仪和实际使用相同。提醒：相关流速仪输入及管理请参考3.5.13节。施测时间施测时间由系统自动判定计算。气象气象数据能够从下拉列表中选择，也可由用户输入。按钮按钮区按钮完成测流数据存放和打印功效。共有“保留”、“导出”、“另存为”、“打印”、“打印预览”五个按钮。保留 保留测流原始数据到数据库中。数据在数据库中是按测次索引，测次不能反复，如数据库中已经有相同测次，请修改测次后再保留。此按钮功效和菜单“数据(T)”-“保留到数据库”相同。导出 导出Excel数据报表。此功效需要在计算机中安装Excel ，不然操作将失败。此按钮功效和菜单“数据(T)”-“导出Excel表格”相同。另存为 此功效是为软件向前兼容设置。将测流数据以文本格式保留在用户指定文件中。此按钮功效和菜单“数据(T)”-“另存为”相同。提醒：1）测流完成后测流数据会自动保留在软件安装目录下DATA文件夹中，文件名以测流时间命名，后缀为.ACS。2）文件具体格式请参考附录一。打印 从安装默认打印机打印报表。此按钮功效和菜单“数据(T)”-“打印报表”相同。打印预览 打印预览。此按钮功效和菜单“数据(T)”-“打印预览”相同。流量计算数据 流量数据区共有和流量测量结果相关数据15项。图所表示。图2.5 流量计算数据其中除对应水位、水位涨率、水面比降三项外其它均由程序自动计算确定。水位涨率、水面比降由用户输入。 对应水位在计算流量时采取加权平均法计算，以后用户可修改。 加权平均法计算对应水位是各测速垂线水位加权平均值，其中： 权系数 = (Vi*bi)/Sum(Vi*bi) 对应水位 = Sum(Vi*bi*Zi)/Sum(Vi*bi) Vi垂线平均流速。 bi流速垂线代表水面宽（左右各取二分之一，第一条和最终一条则取到水边再加另一边二分之一）。Zi垂线水位。水位统计 水位统计数据在表格中填入。图2.6所表示。统计时只需要填入开始和终止时编号、读数、零点高程，系统自动计算开始水位、终止水位和平均水位。图2.6 水位统计注意：水位统计中数据仅用于统计测流期间水位改变，和测流过程中水位设置及各垂线水位无关。2.4 测流数据图2.7 测流数据表格测流数据以表格方法显示，数据组织形式和常见测流计算表格类似。表格中部分数据许可操作人员手工输入或修正，具体以下：1）左、右水边起点距。输入值会按水文规范进行舍进处理，同时动画显示更新，但不判定输入值合理是否，请按实际情况输入。2）各垂线对应水位。输入假如不是最终一行水位，将弹出图2.8所表示对话框。选择“是”将新输入水位应用到以下各行，并计算更新水深及应用水深。选择“否”仅改变此行水位。图2.8 水位更新对话框3）河底高程。4）应用水深。和计算水深不一致时输入。提醒：在表格中不测速垂线数据单元格底色是深灰色，测速垂线未测速时底色是白色，测速完成后底色是青色。2.5 测流控制区图2.9 测流控制区此区域顶端是一行显示框，显示回波强度和即时速度值，测速中数据实时更新，不测速时显示最终一个即时速度值。在演示模式下，此值是由计算机生成随机数。此区域中间是一个倒计时框，测速过程中倒计时框背景会闪烁。提醒：u 双击流速框 ，能够查看上个测速周期具体流速数据。u 双击倒计时框 ，能够设定测速时间。此区域底端共有四个按钮：“测速”、“停止”、“测流”、“计算”。测速 点击“测速”，开始进行测速，开启倒计时并开始闪烁，即时速度实时更新。系统固定设定每秒钟读4次即时速度。预定测速时间到，结束测速，并计算平均速度。假如流速仪在垂线位置，平均速度值将统计到对应垂线上，不然将弹出对话框，并由用户决定是否增加垂线（图2.10所表示）。能够点击菜单“数据（T）”-“查看测速数据”，查看测速结果（图2.11）。图2.10 增加垂线提醒对话框图2.11 查看测速数据对话框说明：并非全部读取即时速度全部参于速度平均计算，系统首先自动对读取即时速度值进行判定，超出雷达流速仪速度范围数值和雷达回波强度过低数值自动滤除，然后对有效数值按从小到大次序排序，去掉序列中前10%和后10%数据，对剩下数据求算术平均，此平均值作为测量最终止果。假如有效数据少于设定个数（如8个），则弹出图2.12所表示对话框，由用户决定是保留还是忽略测速数据。相关测速相关设置请参考3.3.10节。图2.12 关键提醒对话框测流 所谓“一键测流”即指此键。在工作模式下，垂线及其它参数均设置后点击“测流”，系统将由计算机自动控制完成全部垂线定位和测速操作，自动统计测流数据并计算流量。停止 点击“停止”，中止目前测速操作。如已点击“测流”进入自动测流过程，则中止自动测流过程。如欲继续自动测流，再次点击“测流”按钮。计算 点击“计算”，依据表格数据计算流量。2.6 起点距控制区图2.13 起点距控制此区域中集中了起点距定位操作。在顶端还显示了目前工作模式（演示模式/工作模式）和电池目前电压。区域中间是起点距定位操作单元，共有四个显示框，从上到下依次是“停泊点”、“目前值”、“目标值”、“垂线号”。其中“停泊点”和“目前值”不可输入，“目标值”和“垂线号”能够经过键盘输入或点击上下按钮改变数值。区域底端是“定位”、“停止”两个按钮。定位 在目标值框输入目标值后，点击“定位”按钮，设备会依据目前值和目标值差判定是前进还是后退，抵达目标值自动停止。还能够在垂线定位框中输入垂线号后，点击“定位”，设备也会自动运动到指定垂线位置后停止。提醒：输入目标值和定位能够经过鼠标操作便捷完成。具体操作参见2.3节。经过点击菜单“设备(D)”-“定位(L)”，也能定位流速仪。参见3.1.1节。停止 在运行过程中，随时点击“停止”按钮，流速仪将会停在目前位置。如已点击“测流”进入自动测流过程，则中止自动测流过程。如欲继续自动测流，再次点击“测流”按钮。提醒：此按钮功效和菜单“设备(D)”-“停止(N)”功效相同。参见3.1.3节。2.7 状态栏状态栏在界面最下端，用于显示通讯状态。3. 菜单栏软件主菜单包含“设备（D）”、“通讯（C）”、“设置（S）”、“快速操作（F）”、“数据（T）”和“帮助（H）”共六项，图3.0.1所表示。图3.0.1 菜单栏3.1 设备（D）单击“设备（D）”，弹出菜单图3.1.1所表示图3.1.1 设备菜单3.1.1 定位(L)当点击“定位（L）”（或按键盘上字母L键）后，弹出“定位起点距”对话框，图3.1.2所表示，起点距目前值为60，若想将其定位到某个位置，在设定值一栏中输入目标值（单位：米），点击“确定”，设备开始运动，抵达目标值后自动停止。单击“取消”则退出目前对话框，不进行任何操作。图3.1.2 定位起点距对话框提醒：在“定位起点距”对话框中进行定位，和在“起点距控制区”定位功效相同，具体操作参见2.6节。3.1.2 测速（T）当点击“测速（T）”（或按键盘上字母T键）时，雷达流速仪开始在目前位置进行测速，在“测流控制区”实时显示“回波强度”、“流速”。测流时间到，测速停止，并统计垂线测流数据。提醒：在“测流控制区”“测速”按钮和在测流图示区双击流速仪箱体全部能够实现测速功效，用户可依据需要选择自己所编好操作，具体操作参见2.5节。3.1.3 停止（N）在“定位”、“测流”和“测速”过程中，随时选择“设备（D）”-“停止（N）”（或按字母键N），可停止定位或测速。提醒：主界面中“停止”按钮含有类似功效。参见2.5，2.6节。3.1.4 起点距重置起点距重置用于校准起点距。起点距校准前提是流速仪目前所在位置起点距必需已知。从菜单中选择“起点距重置”后将弹出图3.1.3所表示对话框：图3.1.3 起点距重置对话框在输入框中输入目前实际起点距，单位：米；范围：-；点击“确定”按钮，重新校准了起点距。在动画显示区显示雷达流速仪起点值将和输入值相同。3.1.5 返回停泊点停泊点是由操作人员指定某一位置，当流速仪长时间（200秒）接收不到系统指令时，将自动返回到这一位置，将此位置称为停泊点。除了自动返回外，也可人工操作返回停泊点（如测流完成后）。操作是在菜单栏中依次选择“设备（D）”-“返回停泊点”。如在返回过程中想停止，点击起点距控制区“停止”按钮(或在菜单栏中选择“设备(D)”-“停止（N）”)。3.1.6 运行速度设定选择“设备(D)”-“运行速度设定”后将弹出图有3.1.4所表示对话框：图3.1.4速度设定对话框用鼠标拖动速度设定条上标签到任意位置，可任意设定速度为10%-100%。单击“保留”设置保留到系统初始化设置文件，并弹出图3.1.5所表示对话框，下次开启将按此设置值进行初始化。 图3.1.5 设置保留成功提醒单击“确定”退出对话框并按设定值修改电机运行速度。单击“取消”则退出目前对话框，不进行任何操作。3.1.7 雷达角度设置选择“设备(D)”-“雷达角度设定”，将弹出“雷达角度设置对话框”，选择正确雷达角度后单击“保留”、“确定”（图3.1.6）。雷达角度以5为间隔，范围0-70。优先选择45，在此角度下测速误差最小，其次为30和60，其它值不推荐使用。图3.1.6 雷达角度设置对话框注意：1）设定角度应和雷达流速仪实际俯仰角度一致。 2）此角度是指雷达头轴线和水平面夹角。单击“保留”设置保留到系统初始化设置文件，下次开启将按此设置值进行初始化雷达角度。单击“确定”退出对话框并重新设置雷达角度。单击“取消”则退出目前对话框，不进行任何操作。3.1.8 停泊点重置选择“设备(D)”-“停泊点重置”，将弹出“停泊点重置对话框。在停泊点框输入停泊点位置，单击“确定”，可将停泊点设定到指定位置。单击“取消”则退出目前对话框，不进行任何操作。图3.1.7 停泊点重置对话框3.1.9 电机参数设置用于设定和步进电机运行相关参数。注意：这些参数直接关系到步进电机工作正常是否。错误参数将造成不可预见故障！只有专业人员许可修改这些设置，请确保所设参数正确。设置电机参数需要输入教授口令。选择“设备（D)”-“电机参数”后系统会弹出口令输入对话框，图3.1.8所表示。输入正确口令后点击“确定”，弹出电机参数设置对话框图3.1.9所表示。图3.1.8 输入教授口令图3.1.9 电机参数设置对话框脉冲当量每发出一控制脉冲，流速仪移动距离。单位：毫米/脉冲（mm/p）。范围：0.001-10。 此值和驱动电机、细分倍率、行走轮直径及钢丝直径相关。电机转向可选择正向或反向。设置电机转动正负方向。通常应设为正向，假如使用中和实际方向相反，则设置为负向。电机转向也可经过接线方法修改。开启频率设定步进电机起动频率。单位：赫兹（Hz）。范围：10-。最高速度设定雷达流速仪运行最高速度。单位：米/分钟（m/min）。范围：5-60。注意：此值相对应运行频率不可小于起动频率。 上升时间设定步进电机由起动频率加速到设定最高运行速度时间。单位：毫秒（ms）。范围：100-1000。 下降时间设定步进电机由运行速度下降到起动频率时间。单位：毫秒（ms）。范围：100-1000。单击“保留”设置值保留到系统初始化设置文件，下次开启将按这些设置值进行电机初始化。单击“确定”退出对话框并重新设置电机参数。 单击“取消”则退出目前对话框，不进行任何操作。3.1.10 电池报警电压为了维持设备正常运行，避免因电压不足产生故障以至雷达流速仪不能回到停泊点，所以设置了电池欠压报警。选择“设备（D）”-“电池报警电压”，将弹出“设置电池报警电压”对话框，图3.1.10所表示。在对话框“报警”区域输入报警电压1和报警电压2.电压校准用采取线性校正。需要输入系数和偏置，通常系数应为1，偏置为0.0V。假如测量电压和实际不符，请先将系数设为1，偏置设为0.0V，并输入两个不一样已知电压值，依据显示确定系数，和偏置。图3.1.10 设置电池报警电压对话框单击“确定”退出对话框并重新设置报警电压及校准系数和偏置值并保留。 单击“取消”则退出目前对话框，不进行任何操作。3.1.11 仪器匹配选择“设备（D）”-“仪器匹配”，将弹出“输入仪器编号对话框”，图3.1.11。图3.1.11 输入仪器编号对话框在ID号编辑框中输入ID号。点击“确定”按钮。说明：ID号由6位数字组成，可在流速仪上找到。3.1.12 退出（Q）选择“设备（D）”-“退出(Q)”，可退出程序（也可单击标题栏“关闭”按钮）。假如有数据未保留到数据库，则回弹出图3.1.12所表示对话框提醒操作人员。点击“是”退出程序，点击“否”返回程序。图3.1.12 数据未保留提醒对话框注意：程序退出并不能关闭流速仪，请手动关闭流速仪电源。3.2 通讯（C）通讯菜单以下图所表示：图3.2.1 通讯菜单打开端口 打开和流速仪通讯串行端口。关闭端口 将已打开串行端口关闭。端口设置 设置端口参数，选择正确端口号，点击“保留”、“设置”，完成端口号设置，单击“取消”则退出目前对话框，不进行任何操作，以下图3.2.2所表示。图3.2.2 端口设置3.3 设置（S）设置菜单图3.3.1所表示。图3.3.1 设置菜单3.3.1 水位设置选择“设置（S)”-“水位设置”后系统会弹出水位设置对话框，图3.3.2所表示。在该对话框左侧有“原始水位”和“设定水位”两个数据显示框，在“设定水位”一栏中输入目前要设定水位后单击“确定”按钮，即可设定目前水位。在该对话框右侧有设定水位后5个选项“仅重设水位”、“自动计算（水边及垂线）”、“自动计算+许可手动调整水位”、“修改全部垂线水位”和“仅修改未测速垂线水位”，用户可依据实际需要进行选择。提醒：当选择“自动计算+许可手动调整水位”时，用户能够直接在测流图示中上下拖动水位线进行水位调整（拖动水位线右侧将进行粗调，拖动左侧将进行微调）。注意：水位修改将影响到水深计算，假如手动修改过“应用水深”则重设水位后会自动重新计算，先前手动输入值无效，需重新输入。图3.3.2 水位设置对话框3.3.2 测次自动编号选择“设置（S)”-“测次自动编号”后，系统将会对测次自动编号。提醒：1）程序开启时会对测次自动编号。2）测次号能够手动修改。3.3.3 设置垂线选择“设置（S)”-“设置垂线”后，将弹出“设置垂线”对话框。对话框窗口由两个表格，一个图示区和若干输入框及按钮组成。左上角表格是目前断面表格，显示断面数据。右边表格是垂线，显示垂线设置情况，下方图示区用图形方法直观展示断面和垂线设置情况。在“垂线”这一栏显示框中，显示了将要设置垂线号、起点距、河底高程和测速，其中测速可选（单击打上对勾，表示将要在此垂线测速，不然将不进行测速）。在右侧单击“全测速”按钮，会将全部垂线设置成测速垂线。在断面表格中选中一行或几行，单击“添加”按钮，可将选中数据添加到垂线设置中。输入水位后单击“提取”按钮，系统将会依据目前断面参数自动计算水边并提取两水边间垂线。注意：此操作只能用于简单断面垂线提取，对于复杂断面（多股水道）垂线设置请参考4.4.2节。 图3.3.3 设置垂线对话框单击“增加垂线”按钮将会弹出图3.3.4所表示对话框，输入起点距和河底高程后单击“确定”按钮，也可完成垂线添加，单击“取消”则退出目前对话框不进行任何操作。此操作关键用来输入断面高程数据中没有垂线。提醒：在任意位置测速，测速完成后如不在现有垂线上，系统会自动提醒增加垂线。图3.3.4 增加一条垂线对话框在“垂线”显示框中单击选中某一条垂线后，单击“删除垂线”按钮，则会删除此条垂线。单击“全部删除”则会将全部垂线删除。设置完成后，单击“确定”按钮，将会弹出图3.3.5所表示对话框，单击“是”将会覆盖原有数据，载入新垂线设置。图3.3.5 关键提醒对话框3.3.4 删除垂线在测流数据区单击选中某一行（图3.3.6所表示），选择“设置（S)”-“删除垂线”，将会删除此条垂线和该垂线测速数据。图3.3.6 测流数据区3.3.5 测速时间选择“设置（S)”-“测速时间”后，将会弹出测速时间设定对话框，选择所要设定测速时间后，单击“保留”将设定值保留到初始化设置文件。单击“设置”完成测速时间设置，单击“取消”退出目前对话框不进行任何操作。提醒：垂线流速通常设置测速时间： 0.3-0.6米/秒设置为30秒。0.5-1.5米/秒设置为20秒。1.2米/秒以上设置为10秒。洪水暴涨暴落时测速时间可设置为5秒。 双击测流控制区倒计时框也可完成此操作。图3.3.7 测速时间设定对话框3.3.6 测流方向依次选择“设置（S)”-“测流方向”-“起点距从大到小”（或“起点距从小到大”），可设定测流起始方向。图3.3.8测流方向设定3.3.7 断面运行参数选择“设置（S)”-“断面运行参数”，将弹出断面运行参数对话框，图3.3.9所表示。断面运行参数和断面相关一组数据，包含：“修正系数、“垂线最小间距”、“测流方向”和起点距“最大值”、“最小值”、“停泊点”、“偏距值”。每个不一样编号断面绑定一套断面运行参数，通常在数据库中添加新断面后需要设定断面运行参数。图3.3.9 断面运行参数修正系数实测起点距和显示起点距不一致时修正系数。默认值：1。单位：无。范围：0.01-100。通常我们配有专用电脑和配套航空钢丝绳，出产前就已经设定好了。假如用户想把测流软件装在另外一个电脑上，或用不匹配钢丝绳，则需要进行系数修正。方法是：修正系数在1情况下，操作仪器行走。以行走10米为标准，假如测量下来，仪器只走了9.58米，则系数就修改为0.958。仪器走了10.58米，则系数就修改为1.058。垂线最小间距两条垂线之间最小距离。默认值：1。单位：米（m）。范围：0.1-100。测流方向选择设定断面默认测流方向。最大值设定雷达流速仪允计抵达最大起点距。单位：米（m）。范围：-50005000。 此值和最小起点距一起限定流速仪运动范围。最小值设定雷达流速仪允计抵达最小起点距。单位：米（m）。范围：-50005000。 此值和最大起点距一起限定流速仪运动范围。注意：最小值必需小于最大值，且最小值和偏距值相加和大于0.停泊点是由操作人员指定某一位置起点距，通常是流速仪初始悬挂位置，也可是方便操作、维护另一位置。停泊点起点距数据保留在流速仪中，当流速仪长时间（200秒）接收不到系统指令时，将自动返回到停泊点。修改此项，点击对话框 “确定”按钮后，停泊点数据自动下载到流速仪中。偏距值是指起点距零点偏移距离，单位：米（m），范围：05000。偏距值通常设为0，只有测站起点距存在负数时才需要设置偏置值。起点距统计精度选择起点距统计精度。正确设定这些参数后：单击“保留”设置值保留到数据库中并和断面绑定，当选择断面时，运行参数同时自动读入程序中并实施对应初始化设置。单击“确定”退出对话框并重新设置参数。 单击“取消”则退出目前对话框，不进行任何操作。3.3.8 保留垂线设置选择“设置（S)”-“保留垂线设置”，将弹出图3.3.10所表示对话框，依据提醒选择“是”将用目前垂线设置覆盖和断面绑定垂线设置。图3.3.10 保留垂线设置提醒 每个不一样编号断面绑定一套垂线设置，通常在数据库中添加新断面后需要保留垂线设置。3.3.9 读入垂线设置选择“设置（S)”-“读入垂线设置”，将弹出图3.3.11所表示对话框，依据提醒选择“是”将会读入和断面绑定垂线设置并覆盖现有数据。图3.3.11 读入垂线设置3.3.10 测速相关参数选择“设置（S)”-“测速相关参数”，将弹出以下所表示对话框，在该对话框中，可设定最低回波强度、有效数据最少个数和最小可测流速。图3.3.12 测速相关参数正确设定这些参数后：单击“保留”设置值保留到初始化设置文件中。单击“确定”退出对话框并重新设置参数。单击“取消”则退出目前对话框，不进行任何操作。3.3.11 模式（M）依次选择“设置（S)”-“模式”-“工作模式”（或“演示模式”），可设定软件模式为工作模式（或演示模式）。图3.3.13 模式选择3.3.12 图示背景色选择“设置（S)”-“图示背景颜色”，将弹出图3.3.14所表示对话框，在该对话框中能够经过三种颜色设定条，调整红、绿、蓝三种基色百分比来分别设定背景、天空、大地和断面颜色，用户可自行选择所偏好色调。图3.3.14 图示背景颜色单击“保留”设置值保留到初始化设置文件中。单击“确定”退出对话框并重新设置绘图颜色。单击“取消”则退出目前对话框，不进行任何操作。3.3.13 图示边界测流区间 选择“设置（S)”-“图示边界”“测流区间（运行区间）”，可在测流图示区切换显示区域为运行区间或测流区间。图3.3.15和图3.3.16所表示。图3.3.15 运行区间图3.3.16 测流区间3.4 快速操作（F）快速操作菜单以下图所表示：图3.4.1 快速操作菜单重新开始 删除现有数据重新开始测流。重 测 按定义好测流次序从第一条垂线重新开始测流。返 测 修改测流方向后从第一条垂线开始测流。3.5 数据（T）数据菜单图所表示：图3
