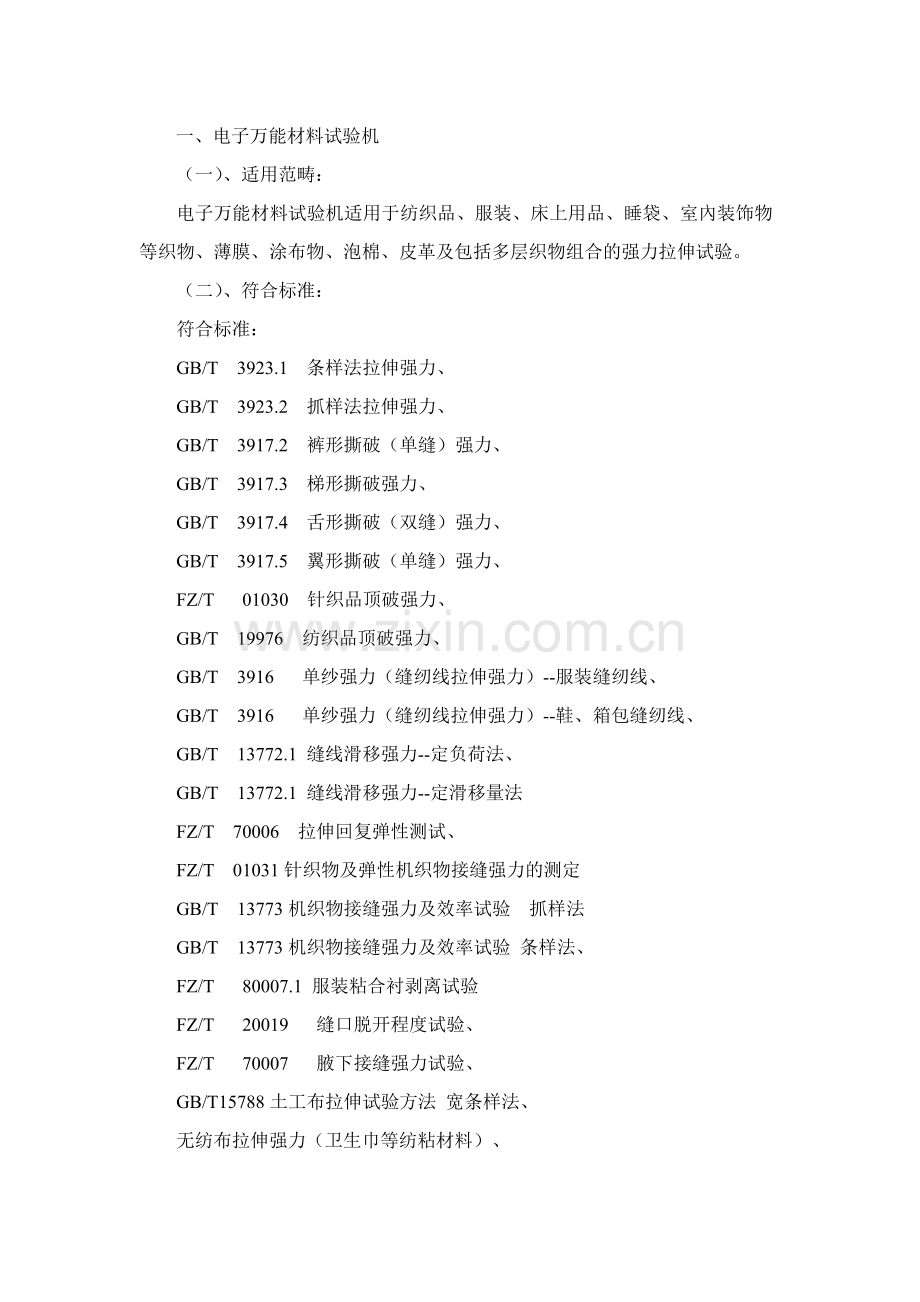

一、电子万能材料试验机
（一）、适用范畴：
电子万能材料试验机适用于纺织品、服装、床上用品、睡袋、室內装饰物等织物、薄膜、涂布物、泡棉、皮革及包括多层织物组合的强力拉伸试验。
（二）、符合标准：
符合标准：
GB/T 3923.1 条样法拉伸强力、
GB/T 3923.2 抓样法拉伸强力、
GB/T 3917.2 裤形撕破（单缝）强力、
GB/T 3917.3 梯形撕破强力、
GB/T 3917.4 舌形撕破（双缝）强力、
GB/T 3917.5 翼形撕破（单缝）强力、
FZ/T 01030 针织品顶破强力、
GB/T 19976 纺织品顶破强力、
GB/T 3916 单纱强力（缝纫线拉伸强力）--服装缝纫线、
GB/T 3916 单纱强力（缝纫线拉伸强力）--鞋、箱包缝纫线、
GB/T 13772.1 缝线滑移强力--定负荷法、
GB/T 13772.1 缝线滑移强力--定滑移量法
FZ/T 70006 拉伸回复弹性测试、
FZ/T 01031针织物及弹性机织物接缝强力的测定
GB/T 13773机织物接缝强力及效率试验 抓样法
GB/T 13773机织物接缝强力及效率试验 条样法、
FZ/T 80007.1 服装粘合衬剥离试验
FZ/T 20019 缝口脱开程度试验、
FZ/T 70007 腋下接缝强力试验、
GB/T15788土工布拉伸试验方法 宽条样法、
无纺布拉伸强力（卫生巾等纺粘材料）、
GB/T13763土工布梯形法撕破强力试验
无纺布撕裂强力（卫生巾等纺粘材料）、
GB/T14800土工布顶破强力试验、
GB/T16989接头/接缝宽条样拉伸试验、
QB/T2710-2005皮革抗张强度及伸长率（不含引伸计法）。
（三）、技术要求：
1. 机架型式：落地式（带预应力的双立柱无间隙滚珠丝杠和导杠结构）
2. 载荷能力：30kN
3. 试验速度：0.001~1000mm/min（任意可调）
4. 30kN时的最大速度：1000mm/min
5. 返回速度：1000mm/min
6. 横梁位置测量精度：+/-0.02mm或位移的±0.05% 取大值
7. 横梁位移控制辨论率：0.03um
8. 位置控制精度： +/-0.05％（空载或恒载）
9. 载荷测量精度：从测力计满量程至1/100量程，精度为读数值的+/-0.4％，1/100量程到1/500量程精度为读数值的+/-0.5％
10. 应变测量精度不大于：读数值的+/-0.5％
11. 试验最大空间： 1212mm
12. 立柱间距：418mm
13. 试验机采用先进的32位全数字化控制。控制系统采用数字信号处理器（DSP）技术，采样速率40kHz， 数字信号处理器(DSP)输出给运算机的4个通道（位移，载荷，两个应变）有效数据， 为每个通道1000Hz
14. 全中文的操作软件，包括帮助文件在内都是全中文的，并可以在不重新安装的情形下，快速的进行操作软件的中英文切换。能够满足拉伸、弯曲、压缩、剥离、撕裂和简单循环试验。
（四）、基本配置：
序号
数量
品目型号
品目描述
1
1
3367
Model 3367 Materials Testing System， Capacity 30 kN (3000 kg， 6750 lb)
Dual column table top electromechanical testing system including：
- Integrated digital closed-loop control and data acquisition
electronics including crosshead extension and load
measurement channels
- Test control panel with two softkeys， results display， start，
stop and return functions， programmable function keys，
test status indicators， variable speed jog and specimen
protection.
- Testing speed range： 0.001 to 1016 mm/min (0.00004
in/min to 40 in/min).
- Crosshead return speed： 1016 mm/min (40 in/min)
- Base adapter： Type D female fitting (0.5 in clevis pin).
3367台型电子万能材料试验机，最大载荷30kN，
功能包括：
－全数字化控制横梁驱动控制系统，横梁速度任意可调
－整机全数字化闭环控制和试验数据采集
－全数字化位移及力值测量通道 (可增加2个引伸计通道 )
－测力计的自动识别和自动标定
系统单位可设置为国际单位、公制和英制并可相互转换
－机架采用预应力滚珠丝杠和导杠
－速度范畴：0.001-1016mm/min

1
3367－A9
Simplified Chinese language option
简体中文版

1
3367－D4
Voltage option 220 V
220伏，50赫兹。

1
3367－E1
Maximum Crosshead Travel 1122 mm
(44.7in).
横梁位移1122mm。

1
3367-C1
Cobalt Blue Color.
机架颜色为蓝色

1
3367-B2
Computer Interface
运算机接口

1
3367-L7
Tension/Compression Load Cell， Capacity： 30 kN (3，000 kg， 6，750 lb). Type D female fitting (1.25 in connection with 1/2 in clevis pin).
＋/ －30KN传感器
2
1
2530-405
Static Load Cell： 5 kN (500 kg， 1120 lb) - Type Of
Tension/Compression
Type O female fitting (12 mm connection with 6 mm diameter clevis pin)
Bolt-on design with self identification and electrical calibration
＋/ －5KN 载荷传感器
3
1
2530-437
Static Load Cell： 50 N (5 kg， 11 lb) - Type OOf， Of
Tension/Compression
Type OO female fitting (6 mm connection with 2.5 mm diameter clevis pin). Includes adapter to Type O female fitting (12 mm connection with 6 mm diameter clevis pin).
Bolt-on design with self identification and electrical calibration
＋/ －500N 载荷传感器
4
1
2530-428
Static Load Cell： 10 N (1 kg， 2 lb) - Type OOf， Of
Tension/Compression
Type OO female fitting (6 mm connection with 2.5 mm diameter clevis pin). Includes adapter to Type O female fitting (12 mm connection with 6 mm diameter clevis pin).
Bolt-on design with self identification and electrical calibration
＋/ －10N载荷传感器
5
1
2501-210
Piggyback Load Cell Adapter for use with Type D load cell clevis
Allows the high capacity cell to remain bolted to the crosshead while a more sensitive， low capacity cell is installed. Bolts to load cell and provides a Type Dm (1/2" clevis) attachment with locknut. For mounting 2530 Series load cells. Compatible with 5 N， 10 N， 50 N， 100 N， 500 N， 1 kN， 2 kN & 5 kN capacities only
Effective length： 67.5 mm
传感器转接头
6
1
2712-017
Pneumatic Side Action Grips. Capacity： 5 kN
5KN气动夹具
7
1
2702-107
Faces， Rubber. 25 mm x 25 mm (1 x 1 in.)
Specimen thickness： 0 - 20 mm.
Temperature range： -20 °C to 115 °C (-4 °F to 240 °F)
For 2712-017 Pneumatic Side Action Grips and 2712-012 Pneumatic Side Action Grips. Set of four faces.
橡胶夹面25*25mm
8
1
2702-101
Faces， Rubber. 75 mm x 50 mm (3 x 2 in).
Specimen thickness： 0 - 15 mm.
Temperature range： -20 °C to 115 °C (-4 °F to 240 °F)
For 2712-017 Pneumatic Side Action Grips and 2712-012 Pneumatic Side Action Grips. Set of four faces.
橡胶夹面75×50mm
9
1
2702-102
Faces， Serrated. 75 mm x 50 mm (3 x 2 in). Specimen thickness： 0 - 15 mm. For 2712-017 Pneumatic Side Action Grips and 2712-012 Pneumatic Side Action Grips. Set of four faces.
锯齿夹面75×50mm
10
1
国内订做
210×50mm橡胶夹面
11
1
2501-133
Rigid Coupling， Type Om (12 mm connection with 6 mm clevis pin) to Cf (5/8 in connection with 1/4 in clevis pin). Capacity： 2 kN.
夹具转接头
12
1
2501-093
Rigid Coupling， Type Om (12 mm connection with 6 mm clevis pin) to Df (1.25 in connection with 1/2 in clevis pin). Capacity： 10 kN.
夹具转接头
13
1
2714-004
Pneumatic Cord and Yarn Grips. Capacity： 1.0 kN (225 lb， 100 kg).
Temperature range： -10 °C to 80 °C (14 °F to 176 °F).
Maximum specimen diameter： 3.175 mm (0.125 in).
Upper fitting： Type Cm (5/8 in connection with 1/4 in clevis pin).
Lower fitting： Type Dm (1.25 in connection with 1/2 in clevis pin).
Requires a rigid coupling and an Automatic Air Control Kit or Pneumatic Foot Switch
1kN绳线夹具
14
1
2701-065
2701-065A1
Automatic Air Control Kit for all 3300， 4400 and 5500 series systems (excluding Model 4411)， all 4400/5500 UPDATE Retrofits (excluding 1130 to 1133 Series， 4500 Series， and 6000 Series). Includes electric， foot-operated switch， solenoid valves， air hoses and extra length air cable. Supports automatic pretension grip control.
脚踏开关和气动装置。
15
1
2501-346
Rigid Coupling， Type Dm (1.25 in connection with 1/2 in clevis pin) to Of (12 mm connection with 6 mm clevis pin). Capacity： 10 kN
夹具转接头
16
1
2410-400
Bluehill 2 Materials Testing Software for new 3300， 5500， 5800 and 8800 systems and EXTEND Retrofits.
For Windows2000 and WindowsXP operating systems. Bluehill Materials Testing Software features a Window's based graphical user interface designed for ease of use， power， and flexibility. The basic software provides a platform， which serves not only as basic materials measurement， test control， and report generation system， but also acts as the focal point of the software architecture to which other Bluehill modules are connected. The software provides up to four real time numerical displays (digital or analog) for test data as well as facilities for generating graphs and tables of processed test results. The use of simple memorable icons to represent system functions and features ensure rapid learning and makes the system ideal for both infrequent and experienced users.
The basic software provides the following functionality and features：
- Set-up and configuration of the display screen and
control panel
- Set-up of limits and gain controls
- Security with user passwords
- Automatic calibration and balancing of transducers
- User calculation creator for defining custom calculations
- Prompted Test Sequence Creator
- Live runtime test plots with automatic scaling and
zoom-in/out
- Report generation with basic report templates included
- Monitoring of system and system service histories
- On-line help and reference guide
- API (Advanced Programming Interface) for data access
or automation
- Specimen Protect (5500 and 5800 systems only)
- Automatic grip control (frame dependent)
- Saving and retrieval of test methods and data
- Example test methods included for easy test creation
- Interactive User Learning CD
Requires the purchase of at least one of the following test applications：
- Tension Test
- Compression Test
- Flexure Test
- Peel， Tear and Friction Test
- Metals Test
- Asphalt Test (for Model 5525 systems only)
- Complete Test Suite
Bluehill材料测试软件
-采用最新版次的WINDOWSXP中文界面， 试验应用软件同时有中英等九种版本，在试验中可任意挑选，软件的试验方法符合ASTM、ISO、GB等标准。并能进行材料的拉伸、压缩、弯曲、剥离等性能试验。
-软件具有试验数据储备、检索和再分析等功能。
-试验报告可挑选MS word， PDF， HTML格式.在屏幕上试验结果的数据和图形可直接粘贴到MS word 和 MS Excel文档上. 原始试验数据可直接存入MS Excel。
- 软件具有拉伸、弯曲、压缩、模量、极值、平均值、标准偏差运算等功能。
- 软件具有各种试验方法的中英文注解， 以便用户了解各种试验方法的定义和运算公式。

1
2410-400A9
Simplified Chinese Language Option.
简体中文软件。
17
1
2410-400Z1
Complete Bluehill 2 Software Suite. Includes Bluehill Software with：
- Tension， Compression， Flexure， Peel/Tear/Friction，
and Metals Applications Packages
- Enhanced Control
- TestProfiler
- Reports and Graphs Pack
Requires basic 2410-400 platform
全系列软件包
18
1
2712-019
Pneumatic Side Action Grips. Capacity： 250 N (50 lb， 25 kg).
Temperature range： -29 °C to 80 °C (-20 °F to 176 °F).
Maximum specimen thickness： *3.175 mm (0.125 in)
*Reduced by 0.9 mm (0.036 in) with rubber coated faces.
Upper and lower fittings： Type Om (12 mm connection with 6 mm clevis pin).
Equipped with manual air switch and check nuts.
Requires faces and an Air Distribution Kit.
An Automatic Air Control Kit or Footswitch is recommended.
250N 气动夹具
19
1
2702-005
Faces， Rubber Coated. 25 mm wide x 25 mm high (1 x 1 in.). Set of 4 faces.
Temperature range： -20 °C to 115 °C (-4 °F to 240 °F)
For 2710-001， 101， 102， 2712-002， 014， 019， and 2732-001， 006
Pneumatic Side Action Grips， and Screw Side Action Grips.
25*25mm橡胶夹面
20
1
Local Supply
3KN 气动顶破夹具
21

Local Supply
气动土工布顶破夹具
22
1
Local Supply
200mm宽条拉伸夹具
23
1
Local Supply
CORE四核 Q8400/1G/320G/DVDRW/256M独立显卡/20宽屏LCD／带并口/XP professional/
HP 1007激光打印机。
24
1
Local Supply
国产 静音气泵

On-Site Installation， Acceptance and Operation Training by an Instron Engineer for 4 working days
现场安装，验收和培训4个工作日

Terms and Conditions
Delivery Time
Within 4 Months from the date of effectiveness of the contract
发货期：合同生效后4个月内。
Warranty
1 2 Months from the final acceptance.
保证期：最终验收后12个月。
For and On Behalf of
Instron Corporation
（五）、技术文件和资料
1.供货商在签订合同或交货时，必须提交合同货物的有关设备的安装、调试、使用、修理和保养所需的中文技术资料（包括说明书、图纸、手册等）一份（进口设备还应提供英文原本及中文翻译资料），包括但不限于以下内容：
1.1 详细的设备规格、技术参数、性能指标等；
1.2 详细的用户操作使用说明书，内容包括设备的工作原理、电路图、工作过程、操作方法、操作使用注意事项等；
1.3 设备修理（故障处理方法）、保护保养说明书；
1.4 仪器设备的操作规程（内容：操作使用说明、保护保养事项、注意事项），要求提供中文电子版、原件各一份。
（六）、交货要求
1.设备应按有关要求进行包装并采用适当的运输方式运抵合同交货地点。
2.卖方提供的必须是原厂正货的销售产品，是经检验合格的全新设备。
3.交货地点：天津市纺织纤维检验所
4.卖方交货时须随附设备清单，且必须提交如下资料：
设备原出厂产品合格证、设备的全套技术资料及操作手册（进口产品需提供中、英文版）、原产地证明；进口产品需提供报关单、完税证明、出入境检验检疫局的检验证明及合法进货渠道证明等。
（七）、检验验收、安装、调试与技术支持
1.检验验收
1.1 检验验收由买方、卖方共同负责。
1.2 检验验收内容：
（1）到货检验
（2）安装、调试
（3）验收
1.3 投标人必须在投标时提供检验验收方案和标准。
2.安装、调试
2.1 安装、调试是合同的一部份，由卖方完成。
2.2 仪器到达最终用户现场后，在接到用户通知后1周内， 卖方需安排有体会的工程技术人员到用户现场安装、调试仪器，按验收指标逐项测试，直至达到验收要求。（卖方应设有安装调试负责人，负责设备的安装调试，并派出技术人员负责技术指导，质量监督，安装调试现场测试，安装调试质量检查认可等）。
2.3 安装工作包括货物就位、货物安装及调试在内的全部现场作业。
2.4 安装调试由卖方技术人员主持完成，调试应提前通知买方人员参加，准备及记录调试记录卡。
2.5 安装内容及有关要求应按照国家有关标准、技术规范执行。
2.6 买方只在现场提供供安装使用的固定电源，设备安装时所需的材料均由卖方负责。
2.7 安装验收期间，在用户所在地对用户进行4天仪器操作和日常保护的现场培训，包括仪器原理、使用方法和基本保护方法等。
（八）、质量保证与售后服务
1.卖方应将其提供的合同货物运抵现场，并经安装、调试、验收合格方可交付买方。
2.质保期为一年，在设备体会收合格交付买方后起计。质保期内正常使用下，如果有设备、部件损坏，卖方应在收到有关通知后，一周内予以更换、修理，质保期内全部服务费和更换设备和零部件的费用由卖方承担。质保期内卖方须进行质量“三包”。质保期满后，供应商应连续为合同设备的使用，提供技术支持，包括故障排除及零备件的供应。
3.卖方应具有正规注册的办事处、修理站及零备件保税库。在中国境内应有专门负责修理工程师。保修期后，卖方应保证长期供应零备件和正常的售后服务；仪器制造商在国内的技术服务中心（包括修理中心）应当提供所有的服务，包括备用零配件及消耗品。
4.卖方必须设有售后服务电话热线，修理响应时间：卖方应在24小时内对用户的服务要求做出响应，一样问题应在3天内解决，重大问题或其它无法迅速解决的问题应在一周内解决或提出明确的解决方案。
5.卖方提供技术支持和技术培训指导（包括设备日常保护的具体工作程序及标准的培训）。
6.如货物经卖方两次修理仍不能达到合同约定的质量标准和厂家的质量标准，买方有权退货，并依法追究卖方的违约责任。
