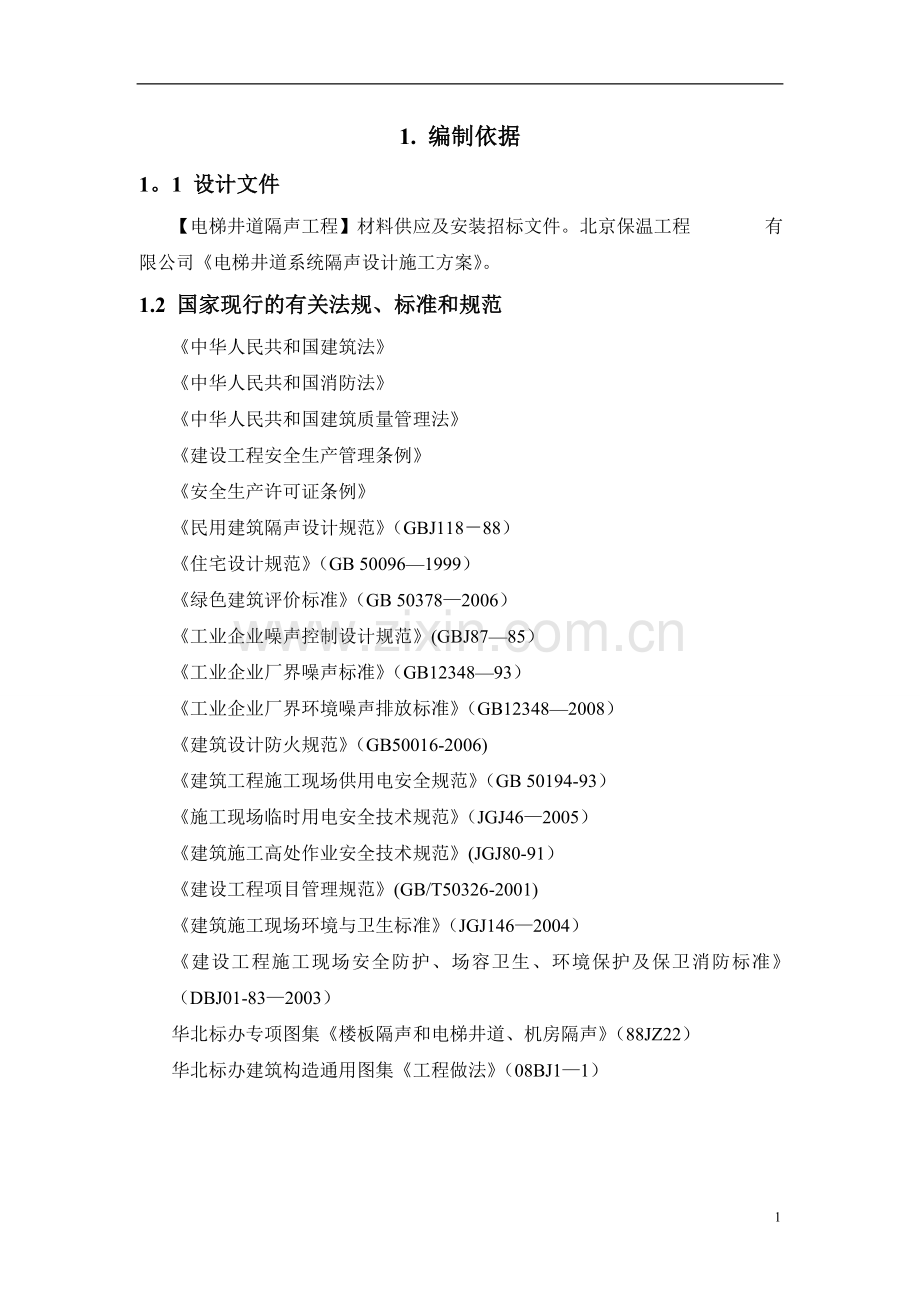

电梯井道隔声工程施工方案北京保温工程有限公司1. 编制依据1。1 设计文件【电梯井道隔声工程】材料供应及安装招标文件。北京保温工程 有限公司电梯井道系统隔声设计施工方案。1.2 国家现行的有关法规、标准和规范中华人民共和国建筑法中华人民共和国消防法中华人民共和国建筑质量管理法建设工程安全生产管理条例安全生产许可证条例民用建筑隔声设计规范（GBJ11888）住宅设计规范（GB 500961999）绿色建筑评价标准（GB 503782006）工业企业噪声控制设计规范(GBJ8785）工业企业厂界噪声标准（GB1234893）工业企业厂界环境噪声排放标准（GB123482008）建筑设计防火规范（GB50016-2006)建筑工程施工现场供用电安全规范（GB 50194-93）施工现场临时用电安全技术规范（JGJ462005）建筑施工高处作业安全技术规范(JGJ80-91）建设工程项目管理规范(GB/T50326-2001)建筑施工现场环境与卫生标准（JGJ1462004）建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准（DBJ01-832003）华北标办专项图集楼板隔声和电梯井道、机房隔声（88JZ22）华北标办建筑构造通用图集工程做法（08BJ11）2工程概况2。1 工程简介工程做法主要为在电梯井道内部安装HoreqD2吸音板,吸音板通过M8100胀管螺丝（即卡固钉）固定。2.2 工程特点难点及对策本工程的电梯井道隔声做法，其优点在于施工位于电梯井道内部，不占用住户室内面积。距离噪声源更近,对噪声能量的吸收和衰减作用更加明显。本工程难点是施工作业空间有限,高层施工需要保证施工安全。井道内可能存在非本工程造成的施工洞等漏声环节，需要本工程施工时进行查找并封堵.同时,对于施工材料需要进行保护，不得受潮淋水，否则会导致材料失效.2。3 工程难点及对策工程难点对策施工作业空间有限，高空作业存在安全隐患采用小型机具,灵活施工，严格按照本方案中有限空间作业的要求施工，保证人员安全和工程质量井道内存在前项工程遗留施工洞等漏声点在本工程施工中查找漏声点,用专用材料进行封堵，保证隔声工程的最终效果3。 施工部署3.1 施工目标分解3.1。1 质量目标检验批质量验收一次通过率达到95%以上；内部评定优良率95以上，分项工程一次验收合格率达100，内部评等级全部为优良,实现绿色材料，绿色施工,绿色建筑。3。1。2 安全指标确保不发生重大伤亡事故,杜绝重大火灾事故，杜绝重大食物中毒事故，杜绝重大疫情传染病事故，杜绝重大机械安全事故，杜绝重大职业病发生，杜绝死亡事故，轻伤率控制在0.3内。3.2 施工组织3。2。1施工组织机构我司将以甲方要求为准，快速、优质地完成该工程。为此我司选派技术好、素质高、能力强，经验丰富的管理人员进驻工地。为强化管理，项目部下设：项目经理、技术负责人、施工员、安全员、质检员等管理人员。3.2。2计划工期的管理为了更好的把握住全过程，以期顺利地实现预定的工期目标，必须加强施工计划管理,做到人尽其力，物尽其用,以优质、低耗，高速获得最佳的经济和社会效益，本工程建立工期计划动态管理模式，以业主指令计划为目标，控制关键工序，通过信息反馈,掌握工程进度动态，及时制定追赶计划，工期倒安排，确保计划的衔接稳定与均衡，对计划执行全过程实行系统性的有效控制，使工期按时达到目标。3.2。3主要投入的主要施工器具及进场计划表电梯井道隔声材料的供应安装工程主要施工器具为电钻，壁纸刀,改锥,钉子等.进场时间以甲方要求的进场时间为准，提前一周告知。工期为进场之日起 30 天。3.3 施工总体程序检查并封堵井道内施工洞和缝隙,井道壁打孔，安装Horeq-D2吸音板,检查吸音板安装情况，修补破损。3.4 进度计划项目进度计划（工期35 天）5日15日25日35日施工准备井道施工洞和缝隙封堵安装HoreqD2吸音板吸音板外观修补验收3.5 主要资源计划3。5。1 人员需求计划序号职位人数1项目经理12技术负责人23安全员24质检员25施工工长16工人103。5.2 机具计划序号名称型号数量拟进场时间来源1手提冲击钻-5自有2剪刀5自有3手锤5自有4手锯5自有5壁纸刀5自有6托线板-5自有7钢尺2自有8方尺-2自有3。5。3 主要材料需求计划项目材料名称预计用量主材HoreqD2吸音板21491辅材M8100卡固钉5个/卡固钉垫片5个/其他封堵施工洞用砂浆视情况而定4 施工准备4。1 技术准备图纸会审.组织各技术人员和工长对施工图纸进行认真审查，发现问题及时记录并提出针对性意见，做好会审记录。依据图纸会审记录、设计变更、施工方案、图纸、规范及现场实际情况编制技术交底。4。2 现场准备4.2。1临时用电的准备对施工现场已有的临时水电设施进行核查，办理相关手续，并按实际需求进行必要的调整。4。2。2 劳动力准备加强施工队伍人员培训和教育，竖立质量、安全意识，同时进行专业知识及技能培训。4。2.3 机具准备根据施工计划编制机具进场计划，并组织机具按施工进度分批进场。4。2。4 材料准备根据施工计划编制材料进场计划，并组织材料按施工进度分批进场.有试验要求的按试验要求提前进场。5 施工方法5。1 工艺流程5.1.1 基层处理。对墙面平整度大于10mm的部位应由总包方剔除，发包方应保证墙面基层处理全部完工并做到平整、光滑、无油污、无裂纹、无空鼓、线角顺直、整体坚实、充分干燥。墙面应清理干净，清洗油渍、清扫浮灰等.井道内施工洞用吸音棉进行填堵，再用水泥砂浆填平。5.1.2 卡固钉固定50mm厚HOREQD2表面凹凸特制吸声棉板，凹凸面朝向井道内.安装时需注意棉板的对齐和平整，板与板之间严密无缝隙.5。1。3 8卡固钉固定，中距600mm。5。1.4 吸声棉板排布方式和卡固钉安装位置如下图所示：上图所示为四块板拼接示意图，卡固钉钉在每块板中心和四角5。2 施工要点如需对吸声棉板进行裁切,应注意裁切整齐.井道内如有其他挂件或连接,应固定在井道墙体上，而不可固定在吸声棉板上。塑料胀管螺丝通常包括螺钉和带圆盘的塑料膨胀套管两部分，塑料钉和带圆盘的塑料膨胀套管采用低导热性的高分子塑料制成,制作塑料钉和塑料套管的材料不得使用回收的再生材料。M8x100锚栓有效锚固深度不小于50mm。单个锚栓抗拉承载力标准值（C30混凝土基层）不小于0。8kN.6 技术质量保证措施6.1体系保证质量管理严格按项目的质量管理体系文件的控制要求进行管理和操作，保证质量策划、质量控制、质量改进得以实施，确保工程产品质量形成的各个过程符合标准要求，并依据本项目的施工特点及实际情况由项目工程管理部组织编制质量计划，确保项目部施工现场质量体系能够持续有效运行.项目部设立质量检验员，建立完整的工程质量监督检查机构，项目部建立了质量保证体系,并有效运行,从组织上保证施工质量在受控状态。6.2材料保证6.2.1质量控制从材料生产开始,通过生产工艺控制，厂区内自检封装等措施，达到项目要求.6。2。2在工程现场，材料应妥善保存,避免淋雨、受潮、破损，露天存放时，应搭建防雨棚。6。2.3在施工过程中应注意合理施工,避免材料随意裁切和浪费，对产生破损的材料，应及时修补.每楼井道施工完成后进行自检.6.3过程控制6.3。1 在固定Horeq-D2吸音板时，工长应随时抽查安装情况，发现问题及时解决，消除质量隐患。6。3。2 每楼施工完成后，由技术负责人进行检查.7 安全管理措施7.1组织措施项目经理部成立安全领导小组，由项目经理任组长，对单位工程安全工作全面负责，设专职安全员，监督安全生产，各施工员在管生产的同时，必须对安全生产进行管理，各班组应有不脱产安全管理人员，建立各级安全生产管理责任制，把安全工作摆在首位来抓，各施工人员必须认真贯彻国家有关劳动保护和安全生产的各项政策法令。7.2管理措施7。2。1 坚持“安全为了生产，生产必须安全，“安全第一，预防为主的观点，做好安全教育，安全交底和安全检查，所有进场工人必须经过三级教育后方可上岗,特殊工种作业人员必须经岗位培训持证上岗.不违章作业，不违章指挥。7。2。2 工程开工前应制定安全技术措施和临时用电施工组织设计作为安全生产工作的指导文件。7.2.3 做好安全防护标准化，专人值班。工地每天必须有安全值日的管理人员.坚持每周一上班前一小时和每日安全交底制度，坚持经常的安全活动制度，现场安全员必须记好安全日记，认真做好各项施工机具检查验收工作。7.2.4 工程开工前应制定安全技术措施，作为安全生产工作的指导文件.7。2.5 每道工序在进行技术交底的同时，进行安全交底,并要求班组全员签字认可。7。2.6 工地每旬组织一次安全生产自检活动，检查安全生产情况，查出隐患，限期整改。7。2.7 对施工用电，施工机具，组织验收合格后方可投入使用.7.2.8 建立安全用品采购计划表，对施工各阶段所需的安全生产用品，应保证落实采购，安全生产用品必须是经过认证推广使用的产品。7.2.9 对违章操作人员除予以批评教育外，必要时应进行经济处罚.7.2.10 安全员必须兼管消防工作并定期巡查,发现隐患，及时整改.7.3有限空间作业注意事项7。3。1 作业安全与卫生7.3.1.1有限空间的作业场所空气中的含氧量应为19。5%23%，若空气中含氧量低于19.5，应有报警信号。有毒物质浓度应符合GBZ 2。1和GBZ 2.2规定。7。3.1.2有限空间空气中可燃气体浓度应低于可燃烧极限或爆炸极限下限的10。7.3.1.3当必须进入缺氧的有限空间作业时，应符合GB 8958规定。凡进行作业时,均应采取机械通风.7。3。2 通风换气7.3.2。1作业时，操作人员所需的适宜新风量应为30 m3/h50m3/h。 进入自然通风换气效果不良的有限空间,应采用机械通风,通风换气次数不能少于3次/h5次/h。通风换气应满足稀释有毒有害物质的需要。7.3.2。2 应尽量利用所有人孔、手孔、料孔、风门、烟门进行自燃通风为主，必要时应采取机械强制通风。7.3。2.3机械通风可设置岗位局部排风,辅以全面排风.当操作岗位不固定时，则可采用移动式局部排风或全面排风。7.3。2。4有限空间的吸风口应设置在下部。当存在与空气密度相同或小于空气密度的污染物时，还应在顶部增设吸风口.7。3.2。5除严重窒息急救时等特殊情况，严禁使用纯氧进行通风换气。7.3.2.6经局部排气装置排出的有害物质应通过净化设备处理后，才能排入大气,保证进入大气的有害物质浓度不超过国家排放标准规定的限值.7。3.3电气设备与照明安全7。3。3。1固定照明灯具安装高度距地面2.4m及以下时,宜使用安全电压，安全电压应符合GB/T 3805中有关规定。在潮湿地面等场所使用的移动式照明灯具,其安装高度距地面2。4m及以下时，额定电压不应超过36V.7。3.3.2锅炉、金属容器、管道、密闭舱室等狭窄的工作场所，手持行灯额定电压不应超过12V。7.3。3.3手提行灯应有绝缘手柄和金属护罩,灯泡的金属部分不准外露。7.3。3.4行灯使用的降压变压器,应采用隔离变压器，安全电压应符合GB/T 3805中有关规定.行灯的变压器不准放在锅炉、加热器、水箱等金属容器内和特别潮湿的地方；绝缘电阻应不小于2M，并定期检测.7.3.3。5手持电动工具应进行定期检查，并有记录，绝缘电阻应符合GB 3787中的有关规定。7。3。4 机械设备安全7.3。4。1机械设备的运动、活动部件都应采用封闭式屏蔽,各种传动装置应设置防护装置。7。3。4。2机械设备上的局部照明均应使用安全电压。7。3.4。3机械设备上的金属构件均应有牢固可靠的PE线。7。3.4。4设备上附有的梯子、检修平台等，应符合GB 4053。1、GB 4053。2、GB 4053.3和GB 4053。4标准要求。7。3。5 区域警戒与消防7.3。5。1有限空间的坑、井、洼、沟或人孔、通道出入门口应设置防护栏、盖和警告标志,夜间应设警示红灯.7。3.5。2为防止无关人员进入有限空间作业场所，提醒作业人员引起重视，在有限空间外敞面醒目处，设置警戒区、警戒线、警戒标志。其设置应符合GB 50016，GB 2893和GB 2894中的有关规定.作业场所职业危害警示应符合GBZ 158中的有关规定。未经许可，不得入内。7.3。5.3严禁火种或可燃物落入有限空间。8其他管理措施8。1成品保护措施8.1。1 在施工中，做好工人间配合，避免对电梯井道内已有设施造成破坏。在井道壁打孔时，应注意不得造成电梯导轨及其支架的破坏。当在电梯轿厢顶上施工时，应注意保护轿厢顶部设施。8.1。2 在材料搬运、存放过程中严格管理，确保材料不变形，不受潮吸水。8.1.3 对现场进行裁切的吸音板，应及时进行边缘修补，避免内部纤维长时间暴露.8。1。4 如需在井道内固定管线或设备时,固定件不得固定于吸音板上,应固定于井道壁.8。2环保措施8。2.1 施工中如需裁切吸音板，应及时进行边缘修补，避免内部纤维长时间暴露，避免纤维破损飘散。8.2。2 对施工中产生的建筑垃圾，应及时清理,不得在井道内堆放，电梯门口的材料或垃圾应及时运输或清理.8.3职业健康管理切割板材的工人必须戴防护用品，以免扬尘进入呼吸道，造成危害人体健康的现象。11
