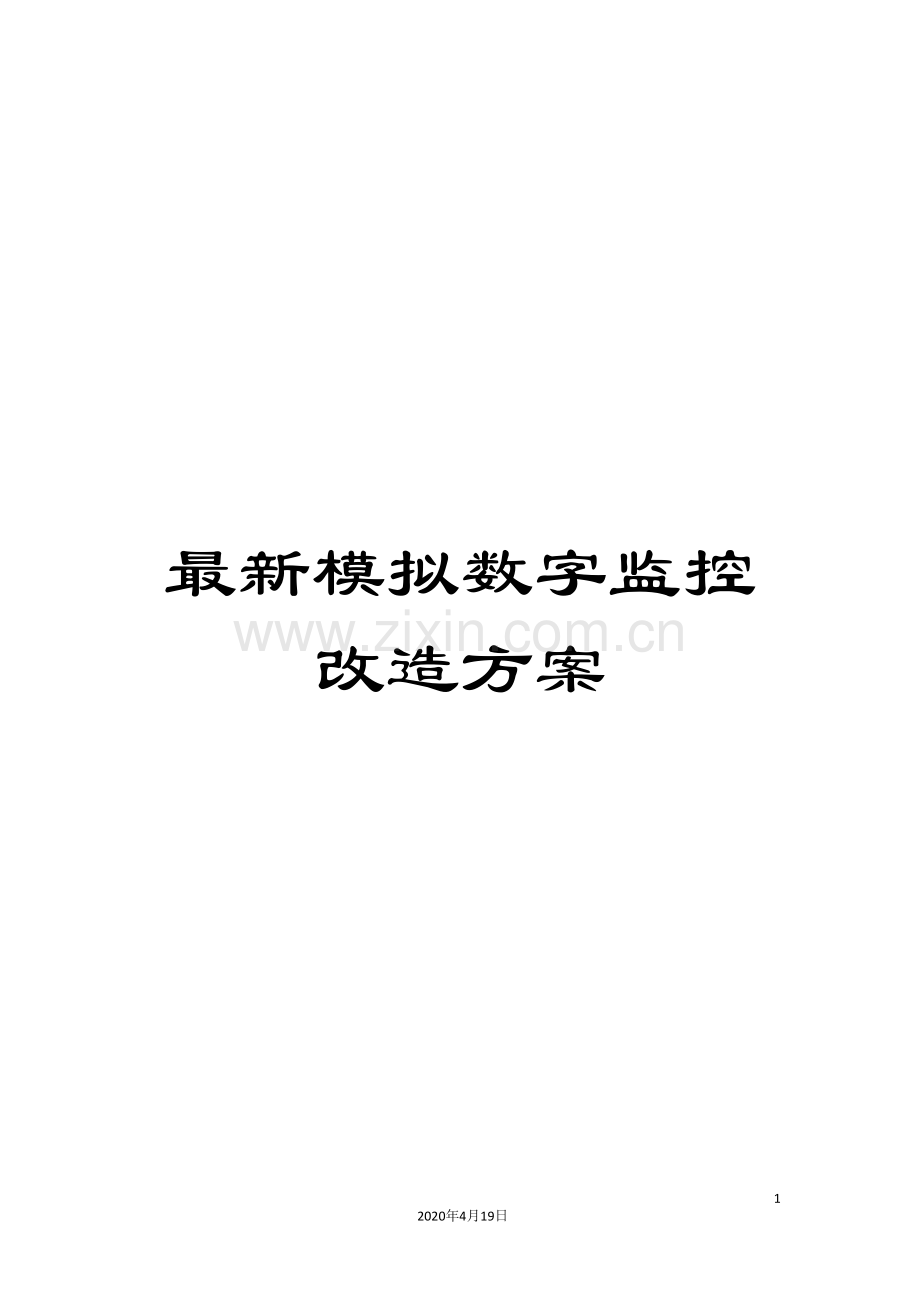

最新模拟数字监控改造方案

55
2020年4月19日
文档仅供参考，不当之处，请联系改正。

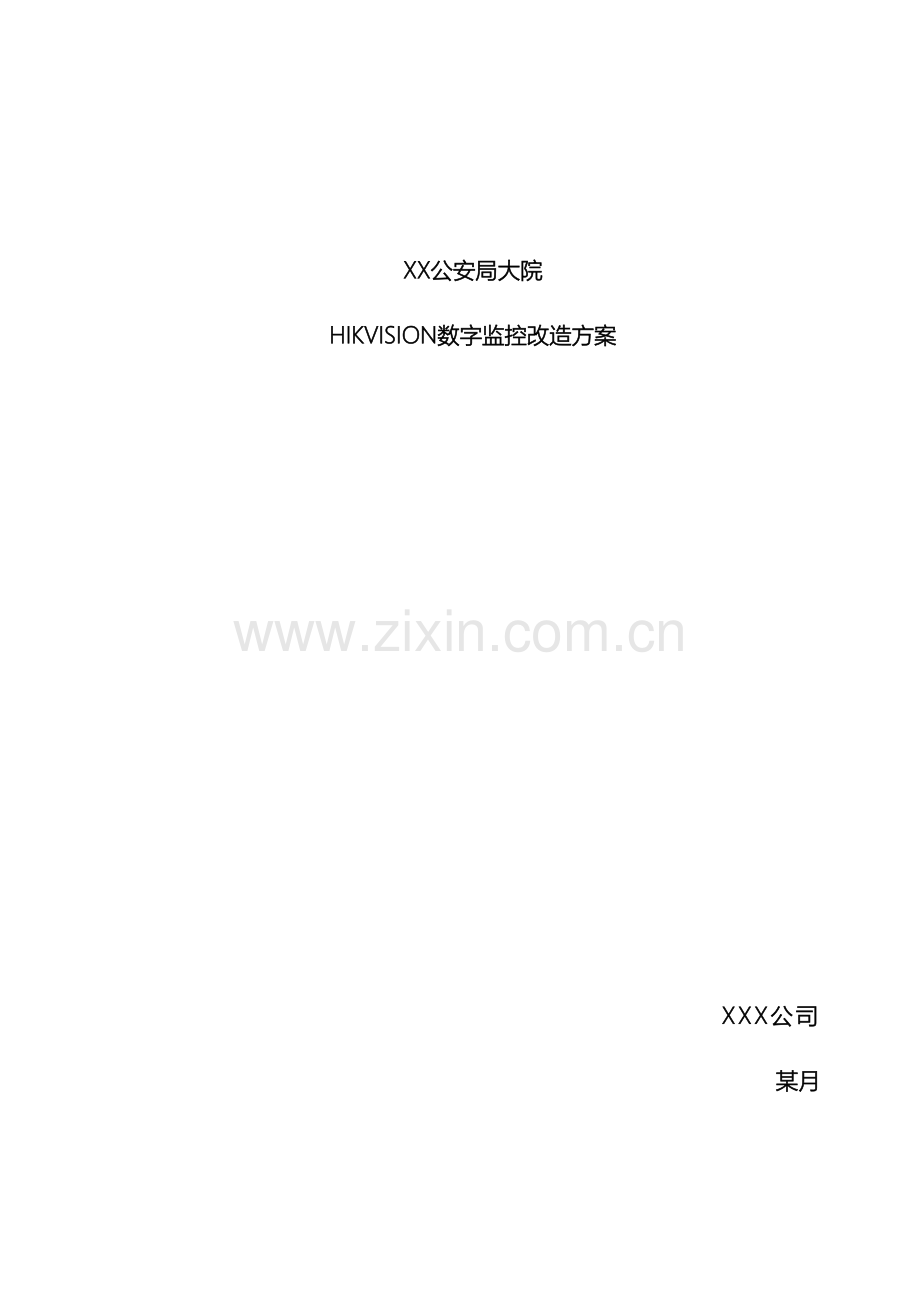

XX公安局大院
HIKVISION数字监控改造方案

XXX公司
某月

目 录
第一章： 数字视频监控概述 3
第二章 海康威视简介 4
第三章 实施方案说明 7
3.1 系统概述 7
3.2系统设计依据 7
3.3 系统设计原则 8
第四章 系统设计各技术参数 10
4.1 HIKVISION/海康威视DS-8632N-E8： 10
4.2 HIKVISION系列网络摄像机资料： 13
4.3 视频媒体服务器（联想电脑） 22
4.4 华三H3C SMB-S5048PV2-EI 48口全千兆交换机 23
4.5 视频管理平台介绍 25
第五章 平台式优势 30
视频业务功能 30
视频浏览功能 30
视频控制功能 31
视频存储功能 32
视频文件检索、导出和回放功能 33
音频管理功能 34
移动侦测告警功能 34
外部接入告警功能 35
告警联动功能 36
告警查询功能 36
网络管理 36
网络用户管理功能 37
设备管理功能 38
性能管理功能 38
故障管理功能 39
日志管理功能 39

第一章： 数字视频监控概述
随着视频压缩技术和网络技术的不断发展，基于IP的数字监控系统已经在各行业开始广为采用。特别是针对一些分散的目标场所的监控，基于IP的数字监控解决方案更显示出强大的优势，是传统的模拟视频监控所达不到的效果。它不但能够跨越较大的地理范围，而且系统结构清晰，施工和今后的日常维护也非常方便。同时，系统所具有较强的扩展性和升级能力，是传统模拟监控无法相比的，具有一定的增值性，能够很好地保护最终用户的投资效益。特别是对于一个旧系统的改造，不破坏或是最小施工难度情况下这种数字监控方案的优势就更加明显。
根据本大院现有的监控特点，结合大院现在的环境，整合一套适合自己的数字监控更为突出。为本大院的保卫安全带来保障。
HIKVISION远程监控系统解决方案融合了当前监控领域两项最为领先的技术：H.264压缩和组播（Multicast）。H.264压缩技术为HIKVISION远程监控系统解决方案提供了在低带宽占用情况下传输高品质图像的能力，根据我们的项目经验，一般CIF图像在120kB/秒（D1高清晰图像在1024KB/秒）的带宽占用时即可提供25帧/秒（PAL）的全实时动态视频图像。而组播（Multicast）则能够在一个视频流带宽占用情况下为多个用户提供视频图像，该功能不但能够使多个用户同时监视前端摄像机的视频图像，而且能够大大降低带宽的占用。HIKVISION远程监控系统能够构建在局域网或者跨越多个网关的广域网上，系统能够大范围扩展。
不但如此，在其它方面，如录像的分布式存储、集中存储、电视墙管理、分控管理、远程回放、多画面分割并自动切换等操作功能方面，能充分根据用户的实际需求进行系统模块的整合，可扩展性强保障客户多样化的需求，得到用户的一致好平。

第二章 海康威视简介
海康威视是领先的安防产品及行业解决方案提供商，致力于不断提升视频处理技术和视频分析技术，面向全球提供领先的安防产品、专业的行业解决方案与优质的服务，为客户持续创造更大价值。
海康威视拥有业内领先的自主核心技术和可持续研发能力，提供摄像机/智能球机、光端机、DVR/DVS/板卡、BSV液晶拼接屏、网络存储、视频综合平台、中心管理软件等安防产品，并针对金融、公安、电讯、交通、司法、教育、电力、水利、军队等众多行业提供合适的细分产品与专业的行业解决方案。这些产品和方案面向全球100多个国家和地区，在北京奥运会、大运会、亚运会、上海世博会、60年国庆大阅兵、青藏铁路等重大安保项目中得到广泛应用。
公司的营销及服务网络覆盖全球，当前在中国大陆33个城市已设立分公司，在洛杉矶、香港、阿姆斯特丹、孟买、圣彼得堡和迪拜也已设立了全资或控股子公司，并将在南非、巴西等地设立分支机构。并在全国设立渠道代理商，
持续快速发展的海康威视，已获得了行业内外的普遍认可。公司连年入选“中国安防十大品牌”、中国安防百强（位列榜首）；连续三年( - )入选德勤“中国高科技、高成长50强”、连续三年( - )入选福布斯“中国潜力企业”；连续五年( - )以中国安防第一位的身份入选《A&S》“全球安防50强” ； 名列IMS全球视频监控企业第4位， 名列IMS全球视频监控企业第1位。DVR企业第1位；连年入选“国家重点软件企业”、“中国软件收入前百家企业”。
“专业、厚实、诚信、持续创新”的海康威视，以人人轻松享有安全的品质生活为愿景，矢志成为受人尊敬的、全球卓著的专业公司和安防行业的领跑者。
海康威视非常注重全球化经营战略。产品已经成功应用于全球100多个国家和地区，特别在高端应用场合成为首选品牌，以其稳定卓越的性能受到广泛好评。
海外销售收入已经连续几年保持100%的增长速度，国际市场已经逐步成为公司销售收入的重要来源。
在香港、美国洛杉矶和印度也已设立了全资和合资子公司，在美国、欧盟、俄罗斯、印度、中东、东南亚、非洲等世界各地，与众多全球知名企业建立紧密的合作关系。
公司在中国大陆设立了32个分公司，建立起总部垂直管理的售后服务体系，实现了高效快捷的本地化服务，这使得我们更加贴近客户，了解客户需求并快速响应。
海康威视向世界一流企业看齐，进行了一系列的流程导入和管理变革，在研发管理、营销管理、供应链管理、质量管理、物流管理、人力资源管理、财务管理等方面进行了持续改进，借鉴成功的实践经验，建立并不断完善现代管理体系。
海康威视建设以“市场为导向”和“研发为核心”的双核驱动组织架构，强化市场体系对客户服务、战略方向和资源规划的决策支撑能力。经过营销管理、研发管理、供应链管理等系统的高效运作，确保以客户满意度为导向的公司整体战略实施。
公司一直奉行“可靠性优先”的原则，建立了严格的研发和质量控制体系，所有产品经过严酷的可靠性测试和环境测试。公司全面执行ISO9001: 质量管理体系，并取得体系认证。
海康威视遵循国内国际环保法律法规，全面实施ISO 14001: 环境管理体系，并于 取得体系认证，保证公司活动不对环境施加有害影响。公司在欧洲市场的产品和产品零件执行RoHS（对使用某种有害物质的限制）、WEEE（来自电气和电子设备的废品）以及由欧盟颁发的旨在对电气和电子设备中某些有害物质进行回收和限制的指令要求，取得RoHS和WEEE环保认证。
为保证环境目标的实现，海康威视实施 “绿色产品”计划，即从产品设计、材料采购及产品生产、服务的全过程，不断改进工艺技术，致力于绿色安全产品的开发、生产和服务。
为加强从采购到交付客户全过程的管理，公司建立供应链管理中心，推行供应商认证管理流程，与主要供应商建立紧密的合作伙伴关系，赢得快速、高质量、低成本供货保障的相对竞争优势，确保高效、柔性地满足市场需求。
国内最大的综合监控产品供应商，核心产品中国市场占有率占50%以上，连续几年稳居前列。其中板卡在金融市场占80%，DVR在金融市场占60%。
摄像机作为唯一国产品牌入围四大国有银行之一的中国银行。
出口额最大的安防厂商， 出口额超过7000万美元。
全球首家实现监控产品H.264压缩算法；
全球首家实现编码同时进行移动侦测；
全球首家实现动态调整编码参数及双编码技术；
全球首家实现字符叠加、区域遮挡、数字水印技术；
全球首家实现DVR和DVS统一合一的嵌入式硬盘录像机；
全球首家提出并实现双平台数字矩阵概念；
全球首家提出分散存储、集中管理概念，提出并实现基于IP的网络切换矩阵；
全球首家提出并实现硬盘预分配技术，杜绝循环记录应用中的硬盘碎片，保护特别信息；
全球首家提出DCIF（528*384）分辨率概念；
全球首家实现手机监控技术；
全球首家推出16路D1全实时双输出的DVR；
全球首家推出支持SATA硬盘的DVR；
全球首家推出嵌入式Hybrid DVR。
全球首家推出数字视频矩阵系统。
连续五年在全国范围内大中城市开展新产品发布活动，06/07/08/ 分别在国内30多个城市全面展开。
与众多的系统集成商、工程商、平台商建立紧密的合作伙伴关系，为国内近2万家客户提供产品和服务。
连年参加国内一年一度的安防大展和众多的地方性安防展会，以及应用行业市场活动。
·与国际领导厂商建立起良好合作关系。如TI、Seagate、Intel、Techwell、Milestone、WD、SONY、Samsung、Honeywell等。
与TI（德州仪器）在杭州总部设有联合实验室。是TI DSP全球最重要的合作伙伴之一，TI DM64X芯片全球最大用户。
连年参加国际安防展，海外的影响力不断提升。如台北、伯明翰、拉斯维加斯、俄罗斯、中东等国际安防展。

第三章 实施方案说明
3.1 系统概述
随着人民生活水平和生活质量的不断提高，居住的安全需求逐渐成为了大家关注的一个焦点问题。人们对居住的环境，不再仅局限于小区的舒适性、住宅的装修等，对小区的安保管理也开始愈来愈关心。随着生活水平的提高，车辆保有率不断攀升，由此产生的小区停车管理也已经作为小区物业管理的一个重要组成部分。在这种趋势下，小区监控的重要性日益凸显。
为了保障居民日常生活、小区治安秩序，对重要场所实行24小时实时监控：楼与楼之间的通道安装监控摄像机，电梯、电梯口、人行通道都需安装不同型号的监控设备。重点部位实施全方位监控，同时要求系统可靠、稳定、反应速度快、在第一时间发现异常情况、并保存全部过程图像。

3.2系统设计依据
我们主要依据如下的规范和标准设计本解决方案：
Ø 《安全防范工程的程序与要求（GA/T75）》
Ø 《安全防范系统通用图形符号（GA1T77）》
Ø 《民用闭路电视监控系统工程技术规范（GB50198）》
Ø 《民用建筑电气设计规范（JGJ/T16）》
Ø 《智能建筑设计标准（DBJ08-47）》
Ø 《安全防范工程费用概算编制方法（GA/T70）》
Ø 《防盗报警中心控制台（GB/T16572）》
Ø 《防盗报警控制器通用技术条件（GB/T16572）》
Ø 《入侵探测企通用技术GB10408.1》
Ø 《数字通信接口标准（G.703）》
Ø 《国际图像音视频编码标准（ISO 11172）》
Ø 《报警图像信号传输装置（GB/T16677）》
Ø 《安全防范系统验收规则GA308- 》

3.3 系统设计原则
l 贯彻公安部关于“预防为主”、“人防与科技防相结合”的安全管理方针。
l 整个视频监控系统设计先进，配置合理，符合标准化、规范化、现代化的要求。
l 系统设计和设备选型，充分考虑系统的可靠性、实用性、先进性和经济性。
l 分布式监控，集中式管理，智能化设置、人性化操作。
l 系统中局部故障不影响系统全局的正常工作，系统稳定，易维护。
l 系统具备很强的扩展能力，为以后的系统更新、升级、扩展，预留了很大的空间。
l 多种网络接入方式，适合各种网络环境，应用领域广泛。
l 由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工，充分考虑系统的规范性。

系统结构图介绍：
整个系统分三但部分：原有监控点改造部分；新增监控点部分；监控管理中心。
1，原有监控点改造部分：
系统利用原有监控点，更换网络监控设备，将数字图像经过网络传输到中心管理服务器进行图像的管理。
2，新增加监控部分：
新增加的？？个视频探头采用纯数字监控点，HIKVISION系列网络摄像机，直接采集数字视频信号经过网络传输到中心管理服务器进行图像的管理。
3，监控管理中心：
监控管理中心是一个大的中心管理系统，主要是对视频图像的管理/存储/等实现人机接口。主要组成部分是：视频媒体服务器 /数字电视墙管理服务器/管理分控系统组成。
4，视频媒体服务器：
主要是对图像的转发和存储。当前系统采用两台视频媒体服务器，主要用于存储和备份13路监控图像。
5，数字电视墙管理服务器：
数字电视墙管理服务器主要是管理控制软件，控制视频解码矩阵的图像输出显示。
6，管理分控系统：
主要是根据客户需要，设置不同权限的用户管理自己的管辖范围内的视频图像，数量根据用户需要自行管理设置。
7，系统的可扩展性：
整个系统的可扩展性强，包括系统软件的功能/接入点的满负载性等。

第四章 系统设计各技术参数
4.1 HIKVISION/海康威视DS-8632N-E8：
产品简介：
DS-8600N-E8是海康威视自主研发的新一代NVR（Net Video Recorder），它融合了多项专利技术，采用了多项IT高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为NVR进行本地独立工作，也可联网组成一个强大的安全防范系统。
DS系列网络视频服务器具有视频信号和音频信号的硬件同步压缩功能，压缩码流经过网络进行传输，经过网络可进行实时视频预览和音频监听，支持双向语音对讲等功能。
该系列产品获公安部安全防范报警系统产品质量检验中心检验合格。

产品的基本功能：
l  可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商的网络摄像机；
l  支持500W像素高清网络视频的预览、存储与回放；
l  支持IPC集中管理，包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能；
l  支持HDMI与VGA同时输出，输出分辨率最高均可达1920x1080p；
l  全新的UI操作界面，支持一键开启录像功能；
l  支持冗余录像和假日录像；
l  支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，而且不影响其它通道预览；
l  支持最大16路4CIF实时同步回放及多路同步倒放；
l  支持标签定义、查询、回放录像文件；
l  支持重要录像文件加锁保护功能；
l  支持硬盘配额和硬盘盘组两种存储模式，可对不同通道分配不同的录像保存容量或周期；
l  支持8个SATA接口， 可选支持1个eSATA盘库，用于录像和备份；
l  双千兆网卡，支持网络容错以及双网络IP设定等应用；
l  支持海康威视DDNS域名解析系统；
l  支持网络检测（网络流量监控、网络抓包、网络通畅）功能。

压缩处理功能介绍：
l  支持1、2、4路视频信号，可实现每秒25帧的独立硬件压缩，视频压缩标准不但支持变码，而且支持变帧率，在设定视频图像质量的同时，也可限定视频图像的压缩码流；
l  支持多种分辨率；
l  支持图像日期和时间、名称显示；
l  支持水印（WATERMARK）技术。

远程访问及传输功能：
l  标配一个10M/100M兼容的以太网端口；
l  支持PPPOE协议；
l  能够远程设置参数、实时浏览视频和监听音频信号、查看视频服务器状态；
l  能够经过网络远程升级，实现远程维护；
l  RS-485接口支持网络透明通道连接，客户端能够经过透明通道控制串行设备。

产品优势：
l  H.264视频压缩标准，G.711音频压缩标准；
l  高达704x576的D1分辨率，视频帧率全实时；
l  双码流设计，远程观看实时图像的同时本地能够高清晰度录像；
l  图像中可叠加16（32）个中文（英文）字符；
l  图像中可叠加日期时间显示，4种格式可选；
l  前端USB外接存储或者内置硬盘存储；
l  0-6秒钟实时视频图像预录设置；
l  变码率/定码率两种码率控制方式；
l  码率控制优先方式图像质量/帧率两种选择；
l  支持静态IP地址、动态IP地址（DHCP）；
l  PPPOE自动拨号，DDNS动态域名解析；
l  低网络带宽占用，200Kbps目标码率即可传输CIF分辨率的实时图像；
l  图像质量多级可调，提供专家模式和普通模式两种设置方式；
l  实时监控画面支持隐私保护遮挡设置；
l  外接传感器，图像丢失、图像遮挡、移动侦测报警设置；
l  报警联动输出、网络报警联动输出功能；
l  双向音频，监听/对讲两种工作方式；
l  双向透明RS485串行通道连接；
l  远程配置/升级/重启；
l  软硬件防死机，硬件看门狗；
l  -10℃~+40℃宽温工作环境；
l  支持水印（WATERMARK）；
l  内置管理100路图像精装版管理软件；
l 所有接口自带防雷保护设计。

视音频输入
网络视频输入
32路
网络视频接入带宽
200Mbps

视音频输出
HDMI输出
1路，分辨率：1024x768/60Hz，1280x720/60Hz，
1280x1024/60Hz，1600×1200/60Hz，1920x1080p/60Hz
VGA输出
1路，分辨率：1024x768/60Hz，1280x720/60Hz，
1280x1024/60Hz，1600×1200/60Hz，1920x1080p/60Hz
音频输出
1个，RCA接口（线性电平，阻抗：1kΩ）

视音频编解码参数
录像分辨率
5MP/3MP/1080p/UXGA/720p/VGA/
4CIF/DCIF/2CIF/CIF/QCIF
同步回放
16路

录像管理
录像/抓图模式
手动录像、定时录像、移动侦测录像、报警录像、
动测或报警录像、动测和报警录像
回放模式
即时回放、常规回放、事件回放、标签回放、日志回放
备份模式
常规备份、事件备份

硬盘驱动器
类型
8个SATA接口,选配eSATA接口
最大容量
每个接口支持容量小于4TB的硬盘作为录像盘

外部接口
语音对讲输入
1个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）
网络接口
2个，RJ45 10M/100M/1000M自适应以太网口
串行接口
1个，标准RS-485串行接口(预留)；
1个，标准RS-232串行接口
USB接口
2个USB2.0，1个USB3.0
报警输入
16路
报警输出
4路

网络管理
网络协议
IPv6、UPnP(即插即用)、NTP（网络校时）、SADP（自动搜索IP地址）、PPPoE(拨号上网）、DHCP（自动获取IP地址）等

其它
电源
AC 220V
功耗（不含硬盘）
≤20W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
19英寸标准2U机箱
尺寸
445mm（宽）×470mm（深）×90mm（高）
重量（不含硬盘）
≤8Kg

设备图：

4.2 HIKVISION系列网络摄像机资料：

HIKVISION系列产品介绍：
HIKVISION系列网络摄像机是基于传统模拟摄像机与网络技术的新一代摄像机，实现视频信号的数字采集、影像压缩、监控数据处理、报警信号的采集。该产品结合了IT 领域各项最新技术基于H.264压缩标准设计，在IP网络上提供高达D1分辨率的画面质量，实现用户在任何时间、任何地点对任何对象的远程视频监视。
HIKVISION系列产品在网络功能上能适应各种网络环境，支持ADSL自动拨号、DDNS功能、路由端口映射功能、音视频双码流压缩传输功能等，操作简便。SSCAM系列产品以其优良的图像传输效果、极低的网络资源占用、精益求精的产品性能规划，自动化的产品加工与生产，极高的性价比，在各种网络视频解决方案中为用户提供最佳选择。
HIKVISION系列产品是专为视频监控而设计的嵌入式网络监控产品，采用嵌入式实时多任务操作系统和嵌入式处理器，系统调度效率高，代码固化在FLASH中，系统运行更加稳定可靠。HIKVISION网络摄像机能够快速传递实时语音和图像，并提供报警器输入、报警器输出、RS485或RS232通信、数字水印、遮挡报警、移动侦测报警等功能。
该产品使用安装简便，配合HIKVISION 网络视频系统软件，能够对多个网络摄像机进行任意组合、实现图像预览、录像、回放、抓拍、告警、监控管理等功能,能够广泛应用于银行，电信，学校，医院，超市，小区，工厂，公司，仓库，餐馆，酒店，停车场，博物馆，水利设施及娱乐场所等各领域的安全防范。

HIKVISION系列产品基本功能特点：
l视频压缩技术：采用H.264视频压缩技术，压缩比高；
l无线遥控功能（可选）：具有本地无线遥控布撤防功能；另外SSCAM11还具有本地遥控云台转动功能；
lSSCAM10、 SSCAM11支持WIFI功能（可选）；
lSSCAM11具有独特的水平360度、垂直135度旋转功能，使监控区域无死角；
lSSCAM03网络摄像机可安装在室外，具有防水功能，符合IP67标准；
l报警功能：输入信号报警、移动侦测报警、报警联动输出、网络联动输出等报警功能；
l网络功能：支持完整的TCP/IP协议，支持视频、报警等数据经过TCP/IP协议进行传输；
l云台控制：支持众多解码器及球型机等；
l本地存储功能：SSCAM02、SSCAM03存储方式为USB存储；SSCAM10、SSCAM11存储方式为SD卡存储；
l音频输入输出功能：SSCAM10、SSCAM11支持内置MIC输入，也可外接音频输入输出设备。

HIKVISION系列产品压缩处理功能：
l支持1路视频信号，可实现每秒25帧的独立硬件压缩，视频压缩标准不但支持变码率，而且支持变帧率，在设定视频图像质量的同时，也可限定视频图像的压缩码流；
l支持多种分辨率；
l支持日期和时间、名称显示；
l支持水印（WATERMARK）技术。

HIKVISION系列产品远程访问及传输功能
l标配一个10M/100M兼容的以太网端口；
l支持PPPOE协议；
l能够经过应用软件设置参数、实时浏览视频和监听音频信号、查看网络摄像机状态；
l能够经过网络远程升级，实现远程维护；
l客户端能够经过网络摄像机的通信接口控制串行设备。

HIKVISION系列产品优势
lH.264视频压缩标准，G.711音频压缩标准；
l高达704x576的D1分辨率，视频帧率全实时；
l双码流设计，远程观看实时图像的同时本地能够高清晰度录像；
l图像中可叠加16（32）个中文（英文）字符；
l图像中可叠加日期时间显示，4种格式可选；
l前端USB外接存储或者SD卡存储；
l0-6秒钟实时视频图像预录设置；
l变码率/定码率两种码率控制方式；
l码率控制优先方式图像质量/帧率两种选择；
l支持静态IP地址、动态IP地址（DHCP）；
lPPPOE自动拨号，DDNS动态域名解析；
l低网络带宽占用，200Kbps目标码率即可传输CIF分辨率的实时图像；
l图像质量多级可调，提供专家模式和普通模式两种设置方式；
l实时监控画面支持隐私保护遮挡设置；
l外接传感器，图像丢失、图像遮挡、移动侦测报警设置；
l双向音频，监听/对讲两种工作方式；
l双向透明RS485串行通道连接；
l远程配置/升级/重启；
l软硬件防死机，硬件看门狗；
l宽温工作环境；
l支持水印（WATERMARK）；
l内置管理100路图像精装版管理软件；

所有接口自带防雷保护设计。

HIKVISION系列产品海康威视高速球机技术规格：
型号
室外
DS-2DE7182-A系列
机芯
图像传感器
1/3" Progressive Scan CMOS
有效像素
200万像素
水平解析度
≥720TVL
最低照度
彩色：0.05Lux @ (F1.4，AGC ON)
黑白：0.01Lux @(F1.4，AGC ON)
0 Lux with IR
白平衡
自动 / 手动 / 自动跟踪白平衡 /室外/室内/日光灯白平衡/钠灯白平衡
增益控制
自动 / 手动
信噪比
大于 50dB
降噪
3D&2D
背光补偿
开 / 关
电子快门
1-1/10,000s
日夜模式
滤光片彩转黑
聚焦模式
自动 / 半自动 / 手动
宽动态
支持
镜头
焦距
4.7- 94mm，20倍光学
变倍速度
3.0 秒(光学, 广角-望远)
水平视角
58.3-3.2度(广角-望远)
近摄距
10-1000mm(广角-望远)
光圈数
F1.4-F3.5
功能
水平范围
360°连续旋转
水平速度
水平键控速度：0.1°~160°/s,速度可设;水平预置点速度：240°/s
垂直范围
-15°-90° (自动翻转)
垂直速度
垂直键控速度：0.1°~120°/s,速度可设;垂直预置点速度：200°/s
比例变倍
支持
预置点个数
256个
巡航扫描
8条, 每条可添加32个预置点
扫描方式
支持轨迹；水平扫描、垂直扫描、帧扫描、全景扫描、随机扫描
断电记忆
支持
守望功能
预置点 / 花样扫描 / 巡航扫描 / 水平扫描
方位信息显示
开 / 关
红外功能
红外照射距离
100米
红外角度
根据焦距可变
网络
最大图像尺寸
1280×960
帧率
50Hz: 25帧(1280×960)、25帧(1280×720)
60Hz: 30帧(1280×960)、30帧(1280×720)
视频压缩
H.264/MJPEG
音频压缩
G.711/G.726
网络协议
IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP/IP,DHCP,PPPoE
同时预览视频数
最多6路
双码流
支持
用户权限
最多32个用户，分3级:管理员、操作员和只能浏览
安全模式
授权的用户名和密码，以及MAC地址绑定；HTTPS加密；IEEE 802.1x网络访问控制
系统集成
音频输入
可配置音频输入(LINE输入)，音频峰值:2-2.4V[p-p]，输出阻抗:1KΩ±10%
音频输出
线性电平，阻抗:600Ω
网络接口
内置RJ45网口，支持10M/100M网络数据
SD卡接口
内置Micro SD卡插槽，可支持手动录像/报警录像
应用编程接口
支持软件集成的开放式API，支持标准协议(Onvif、PSIA、CGI)、支持海康SDK和第三方管理平台接入
客户端
支持iVMS-4200 PCNVR客户端
浏览器
支持IE7、IE8、IE9,Chrome8+,Firefox3.5+,Safari5+浏览器
电源
AC24V(仅-A型号支持);DC12V(仅-D型号支持);Hi-PoE (仅-E型号支持)
30W max(其中加热6W max，红外9W max)
工作温度和湿度
-40℃-65℃(室外)
湿度小于90%
防护等级
IP66(室外球)
TVS 4000V 防雷、防浪涌、防突波，符合GB/T17626.5 四级标准
安装方式
多种安装方式可选，根据应用环境进行选择
尺寸
Φ220(mm)×353.4(mm)(室外)
重量
5.5kg

HIKVISION系列产品海康威视网络夜视摄像机
技术规格：
型号
型号
DS-2CD3232D-I3
名称
300万1/3" CMOS ICR日夜型筒型网络摄像机
摄像机
传感器类型
1/3" Progressive Scan CMOS
最小照度
0.07Lux @(F1.2,AGC ON) ,0 Lux with IR
快门
1/25秒至1/100，000秒
镜头
12mm@ F2.0, 水平视场角:22°
(4mm、6mm 可选)
镜头接口类型
M12
日夜转换模式
ICR红外滤片式
宽动态范围
数字宽动态
压缩标准
视频压缩标准
H.264/MJPEG
H.264 编码类型
Main Profile
压缩输出码率
32 Kbps~16Mbps
图像
最大图像尺寸
2048×1536
帧率
50Hz: 12.5fps (2048 × 1536),25fps (1920 × 1080), 25fps (1280 × 720)
60Hz: 15fps (2048 × 1536),30fps (1920 × 1080), 30fps (1280 × 720)
图像设置
饱和度,亮度,对比度,锐度经过客户端或者浏览器可调
网络功能
存储功能
NAS(iSCSI可选)
接口协议
ONVIF,PSIA,CGI
智能报警
移动侦测,遮挡报警
支持协议
TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,
PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6,Bonjour(SIP,SRTP可选)
通用功能
防闪烁,双码流,心跳,镜像,密码保护,视频遮盖,匿名访问,IP地址过滤,
接口
通讯接口
1个 RJ45 10M / 100M 自适应以太网口
一般规范
工作温度和湿度
-30℃~60℃,湿度小于95%(无凝结)
电源供应
DC12V±10%  （不支持POE供电）
防护等级
IP66
红外照射距离
EXIR: 20-30 米
尺寸（mm）
100.5×88.1×157.3
重量
800g

HIKVISION系列产品海康威视室内网络半球摄像机
技术规格：
型号
型号
DS-2CD2732F
名称
300万1/3” CMOS ICR日夜型半球型网络摄像机
摄像机
传感器类型
1/3" Progressive Scan CMOS
最小照度
0.07Lux @(F1.2,AGC ON) ,0 Lux with IR
快门
1/25秒至1/100，000秒
镜头
2.8-12mm@ F1.4,水平视场角: 98°-30.5°
镜头接口类型
Φ14
调整角度
水平:0°~360°；垂直:0°~ 75°；旋转:0°~360°
日夜转换模式
ICR红外滤片式
宽动态范围
数字宽动态
背光补偿
支持，可选择区域
数字降噪
3D 数字降噪
压缩标准
视频压缩标准
H.264/MJPEG
H.264 编码类型
Main Profile
压缩输出码率
32 Kbps~16Mbps
音频压缩标准
G.711/G.726
音频压缩码率
64Kbps(G.711) /32Kbps(G.726)
图像
最大图像尺寸
2048×1536
帧率
50Hz: 12.5fps (2048 × 1536),25fps (1920 × 1080), 25fps (1280 × 720)

60Hz: 15fps (2048 × 1536),30fps (1920 × 1080), 30fps (1280 × 720)
图像设置
饱和度,亮度,对比度,锐度经过客户端或者浏览器可调
网络功能
存储功能
支持SD/SDHC卡(32G),NAS(iSCSI可选)
接口协议
ONVIF,PSIA,CGI
智能报警
移动侦测，视频遮挡，视频丢失，网线断，IP地址冲突，存储器满，存储器错
支持协议
TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,

PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6,Bonjour(SIP,SRTP可选)
通用功能
一键复位，防闪烁，双码流，心跳，密码保护，水印技术
接口
通讯接口
1个 RJ45 10M / 100M 自适应以太网口
一般规范
工作温度和湿度
-30℃~60℃,湿度小于95%(无凝结)
电源供应
DC12V±10% / PoE
防暴等级
IEC60068-2-75测试，Eh，50J；EN50102，IK10
防护等级
IP66
红外照射距离
10米-20米
尺寸（mm）
Φ139.9×99.9
重量
1000g
备注
*“-S”表示具有1对音频输入/输出接口、1对报警输入/输出接口

各设备图：

4.3 视频媒体服务器（联想电脑）

视频媒体服务器和磁盘存储柜子整合在一起，实现监控图像的存储可转发。
考虑到磁盘的读写速度和系统的备份功能，系统设计两台视频媒体服务器，相互之间设置成备份服务器，保障系统的稳定性。
联想服务器配置：
CPU：双核2.4G以上CPU；
内存：4GB内存；
显卡：1G；
网卡：1000MB网卡
硬盘：根据存储空间需要进行配置；
操作系统：Windows  /XP/  Server；

硬盘存储空间计算：
视频采用CIF格式：
单路视频一天所需要的磁盘空间为：
512KB * 3600/8/1024*24/1024=5.27G硬盘空间。
单路视频30天所需要的硬盘空间为：158.1GB的硬盘空间。
整个系统总共有13路视频，一个月所需要的磁盘空间为：
158.1GB*13=2055.3GB硬盘空间。需要1个3TB硬盘。

视频采用D1格式：
单路视频一天所需要的磁盘空间为：
1500KB * 3600/8/1024*24/1024=15.45GB硬盘空间。
单路视频30天所需要的硬盘空间为：463.5GB的硬盘空间。
整个系统总共有13路视频，一个月所需要的磁盘空间为：
463.5GB*13=6025.5GB硬盘空间。需要2个3TB硬盘。

4.4 华三H3C SMB-S5048PV2-EI 48口全千兆交换机
H3C S5000PV2-EI系列以太网交换机是杭州华三通信技术有限公司（以下简称H3C公司）面向接入层推出的新一代全千兆产品，在满足高性能接入的基础上，提供更全面的安全接入策略和更强的网络管理维护易用性；可广泛应用于政府、中小型企业、学校以及酒店等行业的网络建设场景。 H3C S5000PV2-EI系列以太网交换机当前包含如下型号： S5008PV2-EI： 8个10/100/1000Base-TX以太网端口，2个100/1000Base-X SFP端口； S5024PV2-EI：24个10/100/1000Base-TX以太网端口，4个100/1000Base-X SFP端口； S5048PV2-EI：48个10/100/1000Base-TX以太网端口，4个100/1000Base-X SFP端口； 丰富的安全策略 H3C S5000PV2-EI系列交换机支持特有的ARP入侵检测功能，可有
